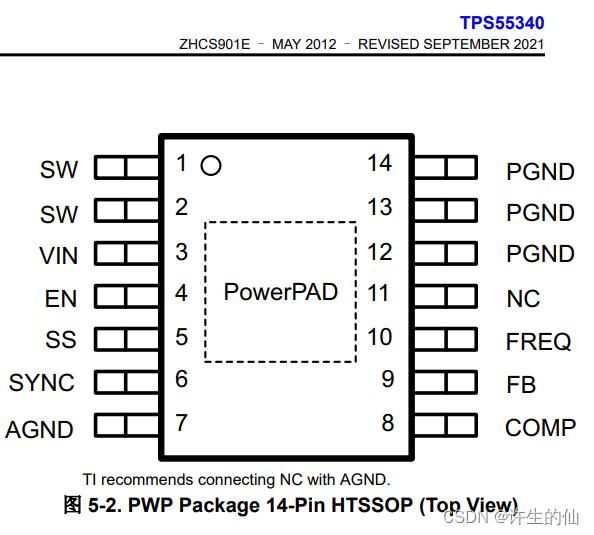

芯片有多个相同的引脚（GND,SW）

提升芯片性能：电流管理与多电压设计的重要性

最新推荐文章于 2025-03-23 18:45:26 发布

原创最新推荐文章于 2025-03-23 18:45:26 发布 · 2.7k 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#学习方法

本文探讨了芯片内部电流路径的优化，通过增加SW引脚来增强通流能力，以及MCU中模拟外设如ADC对清洁电源的需求。特别强调了在处理不同电压需求时，如低压内核与高压I/O的配合，采用多组供电能提高芯片的可靠性和效率。

1,电流在芯片内部经过的路径相对较长;

2,多个SW引脚可以提高通流能力（嗯~）。

除此之外还有：

1）MCU的模拟外设比如ADC通常是独立的电源VDDA，这是因为ADC需要尽可能干净的电源以保证转换结果的准确性，独立一路可以避免受到其他电源噪声的干扰。2）多种电压要求。有时，芯片的不同部分会以不同的电压运行。一个典型的例子是低压内核和高压 I/O。内核使用较低的电压来降低功耗而 I/O 以更高的电压运行，以便更好地与外部电路连接。这时也需要分出来多组供电，常见的是复杂的SOC芯片。3）多组VDD相比单个VDD，一个VDD引脚上经过的电流会减小，这样引脚不必承受过高的电流，增强可靠性。
