索引调制（Index Modulation）

简介

IM不是通过直接改变信号波形来传递信息，而是通过选择不同的索引序号来传递信息。索引资源可以是物理的（例如，天线，子载波，时隙，频率载波和扩频码），也可以是虚拟的（例如，虚拟并行信道，信号星座，空时矩阵和天线激活顺序）

基本原理

现有的IM方案主要在空间，时间，频域和码域或它们之间的相互组合中进行。IM将要传递的信息比特分成p1（索引比特）和p2（调制比特）两部分，其中，p1用于选择索引——确定索引资源中（天线，子载波，扩频码等）的哪些被激活，即完成信息比特到索引之间的映射；p2经传统调制（例如BPSK、QPSK等）映射为调制符号。

索引调制（IM）是一种多维信号调制技术，通过激活特定通信资源单元（如天线、子载波、时隙等）的索引来传递额外信息。其本质是将通信资源的组合状态映射为信息比特，与传统调制（如QAM/PSK）结合，提升频谱效率和能量效率。

比特分割：输入比特流分为两部分：
- 索引选择比特：决定激活哪些资源单元（如选择天线或子载波）。
- 符号调制比特：决定传统调制符号（如QAM符号）。

检测算法

最大似然检测（ML）：最优性能但复杂度高（随激活资源数指数增长）。
低复杂度检测：如贪心算法、压缩感知、深度学习辅助检测。

抗干扰与信道估计

信道状态信息（CSI）需求：IM对CSI敏感，需结合信道估计技术（如导频设计）。
抗多径干扰：在OFDM-IM中可通过子载波分组降低干扰。

IM在通信场景中的应用

1. 天线压缩（Pinching Antenna）与空间调制（SM）

核心思想：在MIMO系统中，仅激活部分天线发送信号，利用天线索引传递信息。
优势：
- 减少射频链路数量，降低硬件成本与功耗。
- 规避天线间同步问题，简化接收机设计。
挑战：
- 天线间信道相关性影响索引检测性能。
- 需优化天线选择策略（如基于信道状态的自适应选择）。

2. OFDM-IM在6G中的应用

高频谱效率：通过子载波激活模式传递额外信息。
低功耗物联网：激活少量子载波可降低发射功率。

3. RIS（智能反射面）与IM结合

通过控制RIS单元反射状态的索引，实现联合调制与信道增强。

复合多模正交频分复用索引调制（C-MM-OFDM-IM）

机制

通过将索引调制扩展至能量域和星座域，不仅利用子载波激活（SAP），还利用能量分配模式（EAP）和星座激活模式（CAP），结合低复杂度检测方法，显著提升了OFDM-IM系统的频谱效率和误码性能

低复杂度检测

提出基于对数似然比（LLR）的检测算法，相比传统最大似然（ML）检测，计算复杂度降低77%-99%，同时性能接近最优。

增强型方案

广义复合多模（GC-MM-OFDM-IM）：充分利用所有可能的SAP、EAP和CAP组合，提高频谱效率。
I/Q域扩展（C-MM-OFDM-IQ-IM）：在正交（I/Q）域分别进行索引调制，进一步增加信息承载能力。

仿真信道和理论推导

基于瑞利衰落信道和完美信道估计，通过闭式表达式分析误码率上界和可达速率下界。

空间索引调制

简介

SM(spatial modulation)是空间域中的代表性IM技术，如图2所示，空间调制的索引资源是天线索引，其中X代表的是调制符号，蓝色部分代表的是当前激活的天线。SM由于每个传输时隙只有一根天线被激活用来传输信号，而其他天线保持静默，因此它与单个RF链一起工作，通过天线索引传递信息。 激活资源单元为天线索引，多用于MIMO系统。

频域索引调制

简介

频域索引调制是以频率索引为调制资源。IM-OFDM是频域中的代表性IM技术，它是将SM原理扩展到OFDM子载波，如图4所示。它的索引资源是子载波，在IM-OFDM中，在频域引入索引调制以及子载波块的概念，以一个子载波块为调制单位，由索引信息比特激活其中一部分子载波，其基本原理可以看作是空间调制技术在频域的变体。迄今为止，已有多项研究表明，IM-OFDM在相同频谱效率下的误码率（BER）性能胜过传统OFDM。 激活资源单元为子载波索引，多载波系统（如5G/6G）。

IM在功率功率分配优化的可能性

1.可能性

索引调制的核心是通过激活特定的物理资源（如天线、子载波或时隙）来传递额外信息。传统IM通常采用等功率分配，但通过动态调整激活单元的发射功率，可在以下方面提升性能：

频谱效率：对信道条件较优的激活单元分配更高功率，支持更高阶调制或更可靠的传输。
能效优化：在满足性能要求下最小化总功耗，例如通过关闭低效单元或降低其功率。
抗干扰与抗衰落：在密集部署或多用户场景中，优化功率分配可抑制同信道干扰或补偿信道衰落。

2. 技术实现路径

(1) 联合优化激活模式与功率分配

数学建模：将激活模式选择（离散优化）与功率分配（连续优化）结合，形成混合整数非线性规划问题。例如，在空间调制（SM）中，可联合优化天线激活组合及其发射功率。
算法设计：利用凸松弛、遗传算法或贪婪算法降低计算复杂度。

(2) 基于信道状态信息（CSI）的动态调整

实时性要求：根据瞬时CSI动态调整功率，例如在正交频分复用索引调制（OFDM-IM）中，为不同子载波分配功率以最大化信噪比（SNR）。
统计CSI应用：在大规模MIMO场景中，利用长期信道统计信息（如路径损耗、空间相关性）进行半静态功率分配。

(3) 机器学习驱动优化

深度强化学习（DRL）：训练智能体根据信道环境和系统状态，自动学习最优功率分配策略。
监督学习：通过离线生成优化样本（如最优功率分配与激活模式的映射），训练神经网络实现快速在线决策。

3. 潜在挑战

复杂度爆炸：激活模式与功率分配的联合优化维度高，尤其在大规模系统（如多天线或多子载波）中，需设计低复杂度算法。
CSI获取成本：动态功率分配依赖精确的CSI，而IM系统可能因稀疏激活模式导致信道估计开销增加。
硬件限制：功率放大器的非线性特性可能限制功率分配的灵活性，需考虑实际硬件约束。

关于索引调制的信道估计

1. 为什么需要信道估计？

无线信道在传输中会引入多种失真，例如：

多径效应：信号通过不同路径到达接收端，导致叠加和干扰。
衰落：信号强度因障碍物、移动速度等因素随机波动。
噪声与干扰：环境噪声和其他信号源的干扰。

这些因素会导致接收信号与发送信号差异巨大。信道估计的作用就是量化这些影响，为后续的信号处理（如均衡、解码）提供依据。

2. 基本原理

发送已知参考信号：发射端会插入导频信号（Pilot）或训练序列（如Wi-Fi中的前导码、5G中的参考信号），这些是接收端已知的数据。
估计信道响应：接收端通过比较接收到的导频信号与已知的原始信号，计算信道的冲激响应（CIR）或频率响应（CFR），通常表示为复数形式（幅度衰减+相位偏移）。
数学建模：假设接收信号 y=H⋅x+ny=H⋅x+n，其中 H 是信道矩阵，x是发送信号，n 是噪声。信道估计的目标是求出 H。

3. 主要方法

(1) 基于导频的估计

最小二乘法（LS）：简单但抗噪性差，直接计算 H^=y/x。
最小均方误差（MMSE）：利用噪声统计信息优化估计，精度更高但计算复杂。
压缩感知：适用于稀疏信道（如毫米波通信），通过少量导频恢复高维信道信息。

(2) 盲估计

不依赖导频，利用信号统计特性（如调制方式、循环平稳性）估计信道，适合节省带宽但复杂度高

导频与训练序列的概念

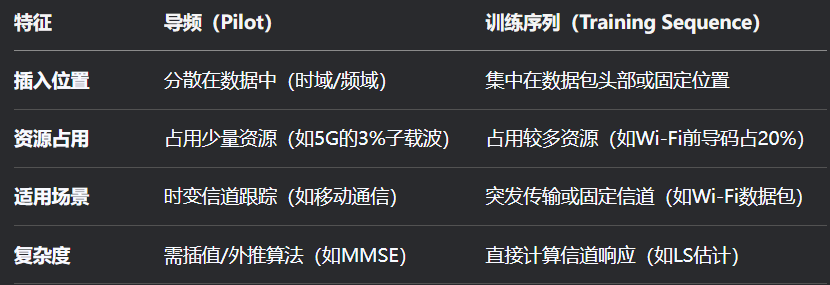

1. 导频（Pilot）与训练序列（Training Sequence）的定义

导频（Pilot）

是什么：在信号中周期性插入的少量已知数据点（如OFDM系统中的特定子载波）。
作用：像“路标”一样，让接收端通过已知位置的导频值，推测整个信号的信道特性。
例子：
- 4G/5G中的参考信号：在时频资源网格中固定位置插入导频（如CSI-RS、DM-RS）。
- Wi-Fi中的LTF（长训练字段）：用于信道估计的固定训练符号。

训练序列（Training Sequence）

是什么：在数据包头部或特定位置集中插入的一段连续已知序列（如Wi-Fi前导码）。
作用：像“标尺”一样，接收端通过整段已知序列直接计算信道的时域或频域响应。
例子：
- Wi-Fi前导码（Preamble）：包含多个重复的训练字段（如STF、LTF）。
- 蓝牙的同步字：用于同步和信道估计的固定比特模式。

2、为什么要插入已知信号？

核心原因：未知信道参数的“标定”

信道像黑箱：信号经过无线信道后，相当于被一个未知的滤波器（H）处理，接收端需要测量H的特性。
标定方法：通过输入已知信号（导频或训练序列），观测输出结果，即可反推出H的响应。
- 数学表达：若发送已知信号 x，接收信号为 y=H⋅x+n，则信道估计为 H^=y/x（忽略噪声）。

类比理解

导频：类似地图上的标记点（如经纬度已知的灯塔），通过标记点绘制整个地图。
训练序列：类似用一把刻度清晰的标尺测量物体长度，直接读数。

在我看来，用信号与系统的说法来解释，信道就像是系统，一个信号经过信道就好像信号进入系统，产生的冲激响应是由于信号经过系统响应的卷积而产生的。所以信道估计就相当于把系统特性求出来（即求出系统响应），而导频就相当于给信道提供一个确定的已知信号，然后通过接收端接收到的信号来反推出信道的特性。

3、关于信道估计的示例

1. 经典无线通信系统示例

(1) 4G/5G中的OFDM信道估计

场景：手机接收基站发送的OFDM信号，信号经过多径信道后发生失真。
方法：
- 导频插入：在OFDM时频网格的固定位置插入导频符号（如5G中的DM-RS）。
- 频域插值：接收端利用导频点的信道响应，通过插值（如线性插值、MMSE）估计所有子载波的信道。
挑战：高速移动导致信道快速变化（多普勒效应），需动态更新导频密度。

(2) Wi-Fi中的短训练序列（STF）与长训练序列（LTF）

场景：Wi-Fi路由器向手机发送数据包，需快速建立信道模型。
方法：
- 前导码设计：数据包头部插入LTF（长训练字段），包含已知的重复序列。
- 时域估计：接收端通过LTF与已知序列的互相关计算信道冲激响应（CIR）。
挑战：室内多径环境导致CIR较长，需高精度定时同步。

2. 多天线系统（MIMO）示例

(1) 大规模MIMO基站的信道估计

场景：基站使用64根天线同时服务多个用户。
方法：
- 正交导频设计：为每个用户分配正交导频序列，避免多用户干扰。
- 压缩感知：利用天线间信道相关性，减少导频开销（如5G中的Type II CSI反馈）。
挑战：天线数量庞大导致计算复杂度爆炸式增长。

(2) 毫米波通信中的波束赋形

场景：毫米波频段（如28GHz）信号易受遮挡，需波束对准。
方法：
- 波束扫描：基站发送不同方向的训练波束，用户反馈最强信号方向。
- 稀疏信道估计：毫米波信道具有稀疏性（少量主导路径），使用压缩感知减少训练时间。
挑战：波束对准需快速完成，否则用户移动会导致链路中断。

3、基于深度学习的信道估计

场景：复杂环境（如城市密集多径）下，传统算法性能受限。
方法：
- 神经网络替代插值：用CNN或Transformer直接从稀疏导频中预测全频段信道响应。
- 联合优化：将信道估计与信号检测结合，端到端训练（如DeepMIMO）。
优势：在非理想条件（低信噪比、非均匀导频）下鲁棒性更强。
