硬件工程师日常-TPS2116焊接及测试篇~

最新推荐文章于 2025-05-20 16:28:01 发布
最新推荐文章于 2025-05-20 16:28:01 发布
阅读量813 收藏 6
点赞数 12
分类专栏： 嵌入式硬件 文章标签： 嵌入式硬件 单片机 mcu stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_58602623/article/details/136432643
版权

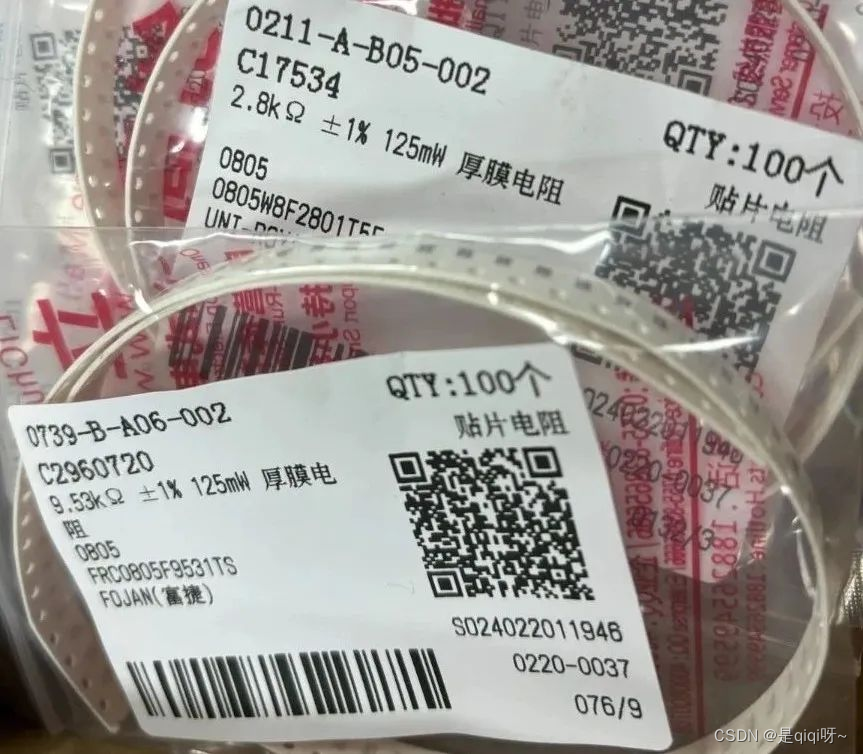

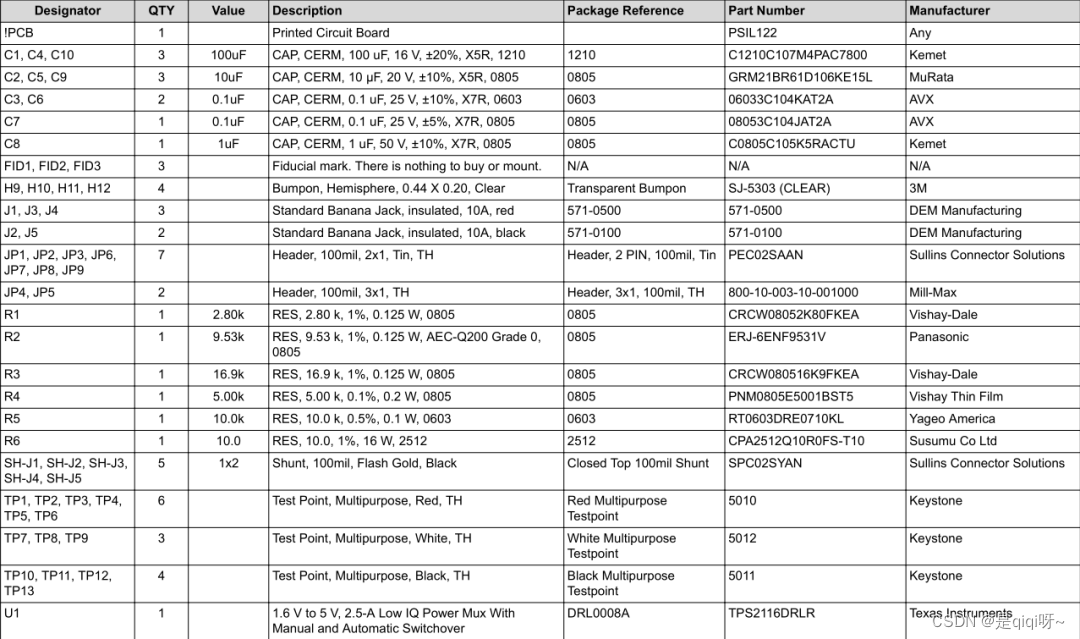

一、物料采买清单

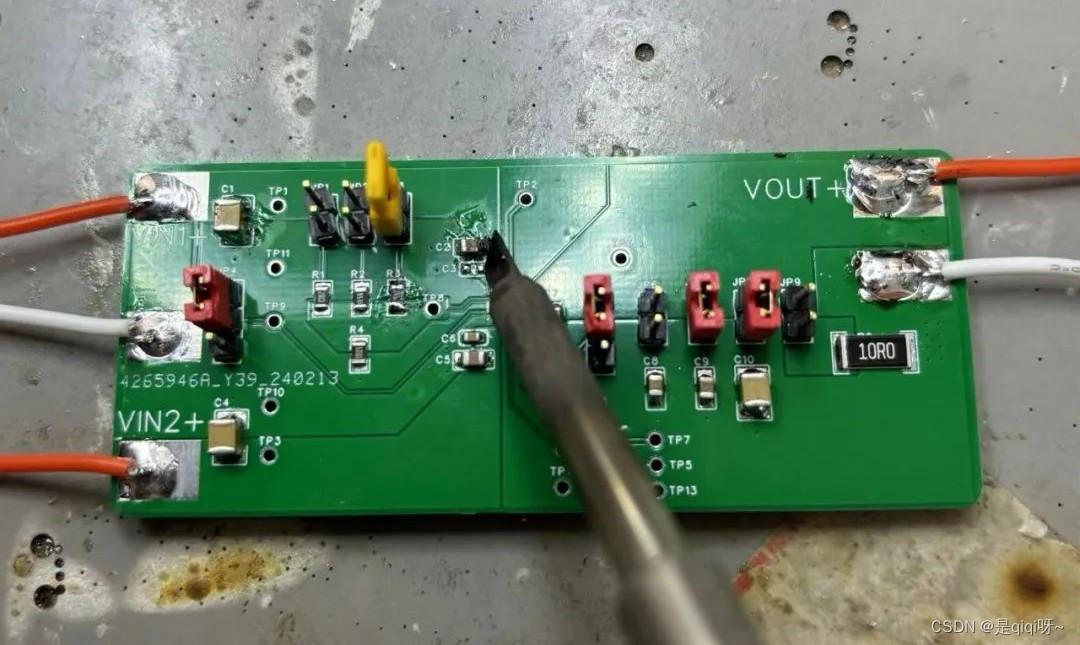

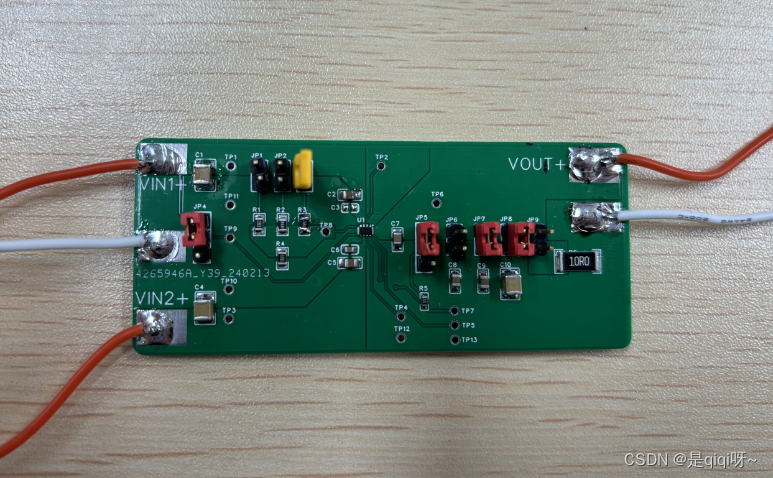

二、焊接过程及成品

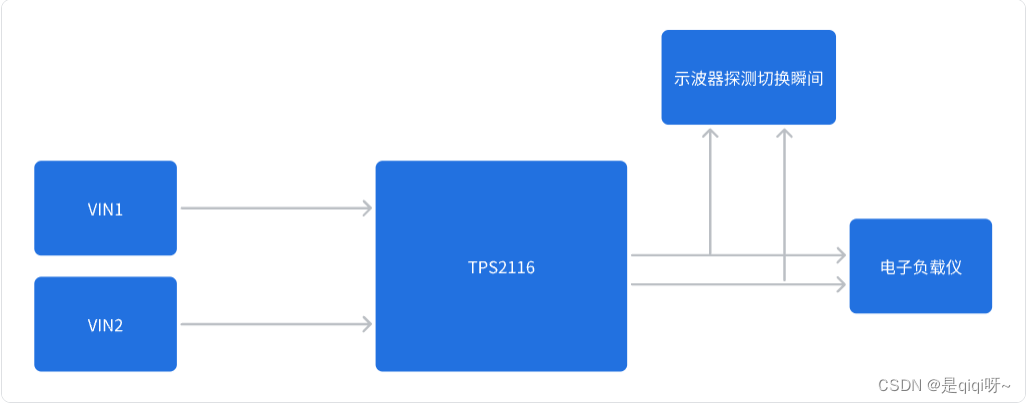

三、测试思路

VIN1和VIN2均是5V输入，模式为VIN1优先，PR1的VREF电压从VIN1采样，VIN1低至4.03V一定会切换到VIN2。

四、测试结果

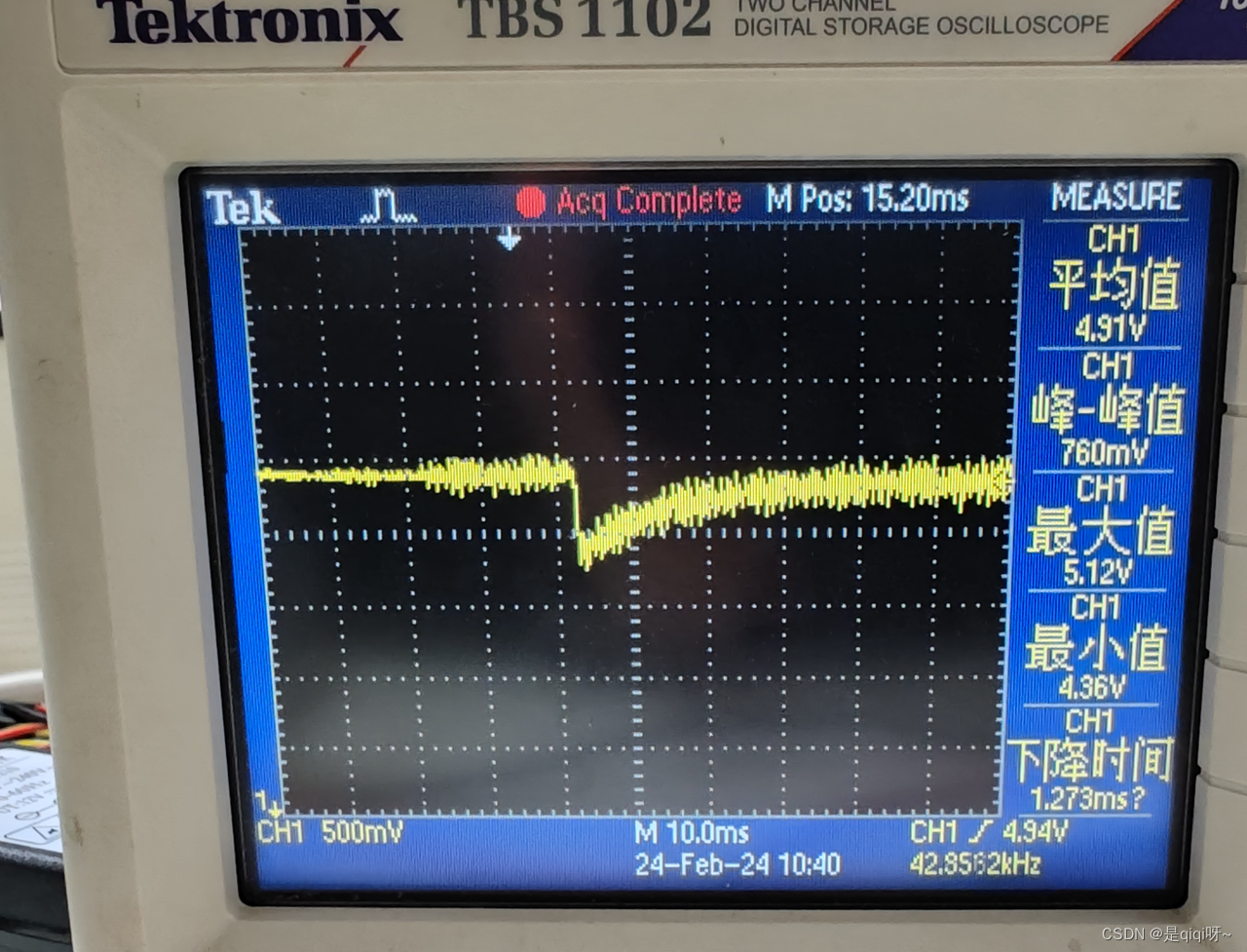

1.下图条件为输出电容1110uF、电子负载0.5A、VIN2切到VIN1·

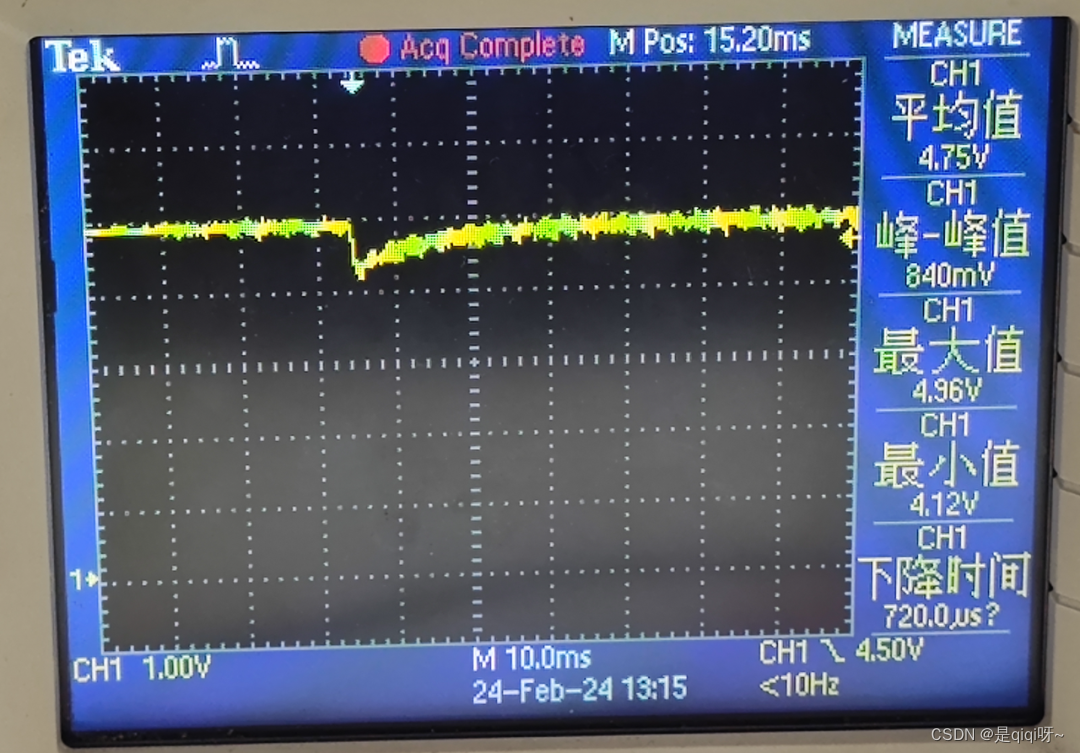

2.下图条件为输出电容1110uF、电子负载1.2A、VIN2切到VIN1 ·

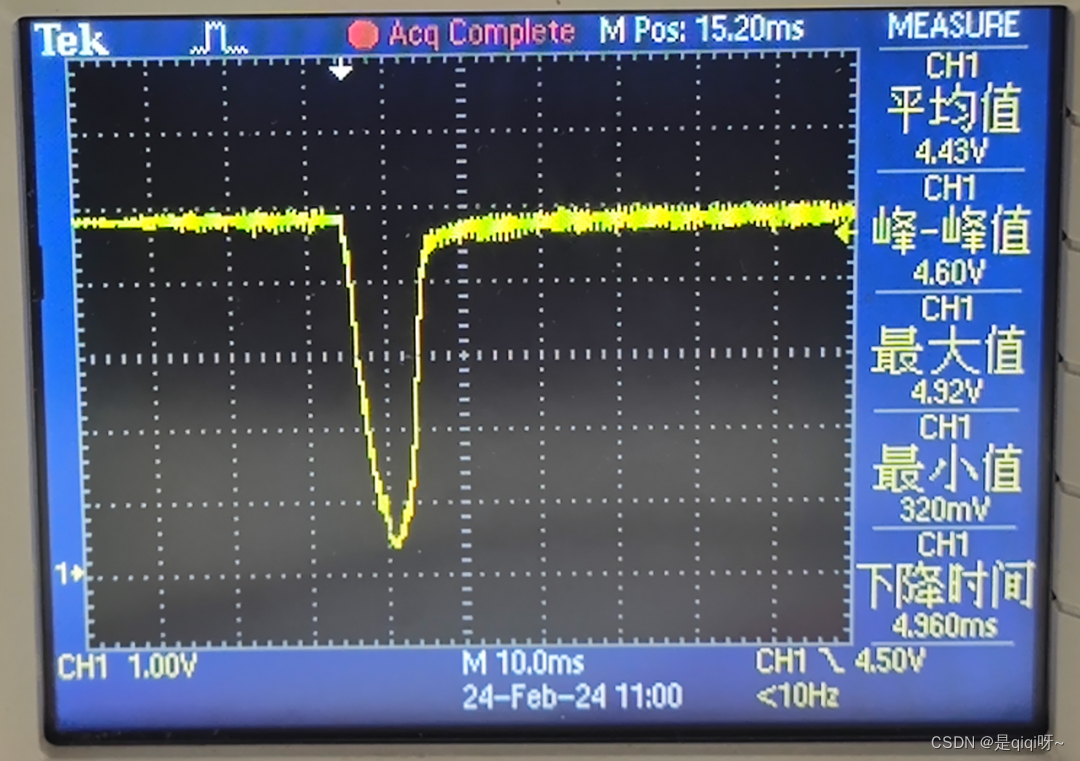

3.下图条件为输出电容1110uF、电子负载1.5A、VIN2切到VIN1

结论：VIN2切VIN1只要加上足够大的电容不会掉电；VIN1切VIN2始终会掉电。
