还在担心把正负级接反会对元件造成损伤吗？

目录

一、二极管串联防反接保护

二、二极管并联防反接保护

三、NMOS防反接电路

四、整流桥防反接保护

在给电路接入电源时，最担心的就是正负级接反了。一旦接反，就会对元件造成不可逆转的损伤，所以我们一般会对电路进行防反接保护。即使把电源接反也不会对电路造成损伤。下面介绍几种在电路设计中常用的防反接电路。

一、二极管串联防反接保护

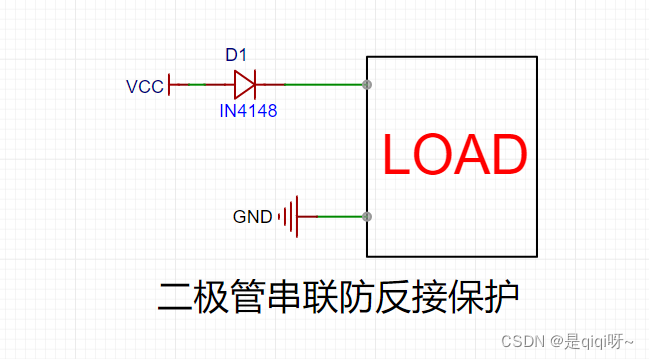

二极管串联防反接保护，这种方法比较方便。但是需要注意的是，二极管压降在0.7V左右，如果电流过大，那么发热量就会很大，因此这种防反接电路不适合大电流供电电路。

二、二极管并联防反接保护

二极管并联防反接保护，这种防反接电路利用二极管单向导电性。如果电源接反则二极管反向截止。

三、NMOS防反接电路

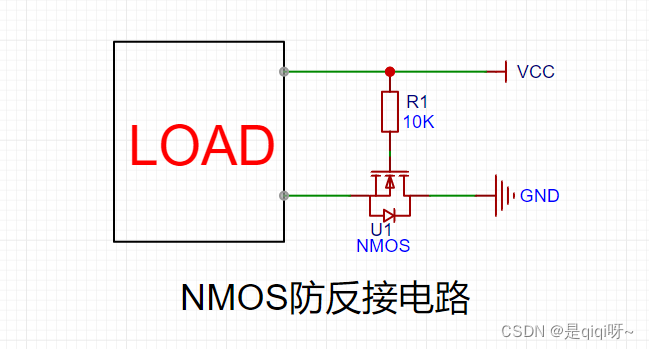

NMOS防反接电路，相比于二极管防反接最明显的优点是功耗低 NMOS管导通内阻小 是毫欧级别的，甚至可以忽略不计。

四、整流桥防反接保护

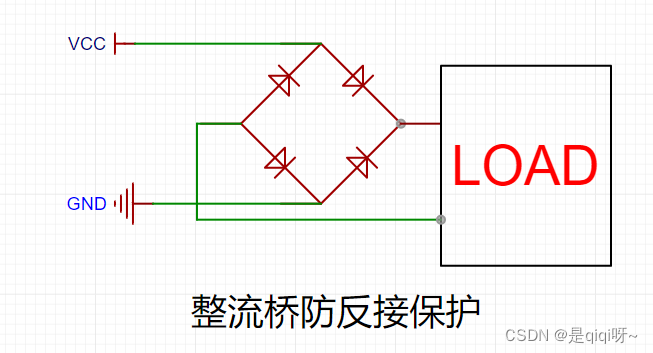

整流桥防反接保护，不管是交流还是直流进来通过整流桥都可输出同一极性的电压，不管是正接还是反接，电路都能正常工作，不过缺点也很明显，串联了二极管，压降在1.5V左右，所以不适合电流过大的电路。
