一、数字电路基本逻辑门与非门介绍

与非门在数字电路中有广泛应用，以２输入与非门为例。

１、与非门逻辑真值表

与非门逻辑真值表

逻辑输入A	逻辑输入B	逻辑输出Y
0	0	1
0	1	1
1	0	1
1	1	0

如上表，与非门逻辑可以用以下口诀记忆：含假则真，全真则假。（前半句含假则真，意为只要输入有布尔值假，则输出就为布尔值真；后半句全真则假，意为要输入全都同时为布尔值真，输出才为布尔值假）。

２、与非门逻辑表达式

如上式，其中Y表示逻辑输出，A和B分别为两个逻辑输入端。

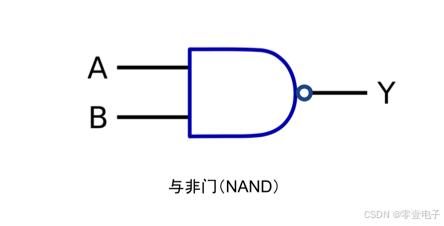

３、与非门符号

目前大多数版本教科书上与非门符号都如上图所示。

二、Proteus采用分立器件进行与非门仿真

虽然在数字逻辑上我们已经数值与非门逻辑运算，但有时手边没有与非门器件，也不可能为了一个与非门器件进行采购，这时采用已有的分立器件自行搭建与非门是比较便捷的方式。先利用分立二极管、三级管、电阻搭建TTL与非门进行仿真。

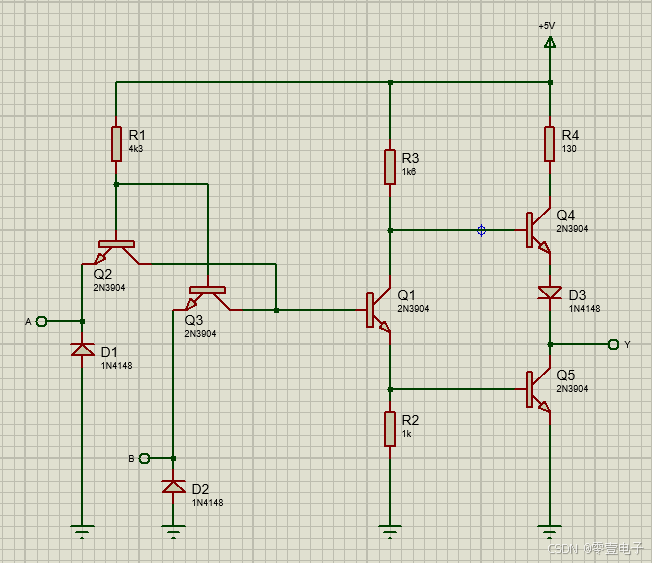

１、经典TTL与非门原理图

２、仿真结果图片演示

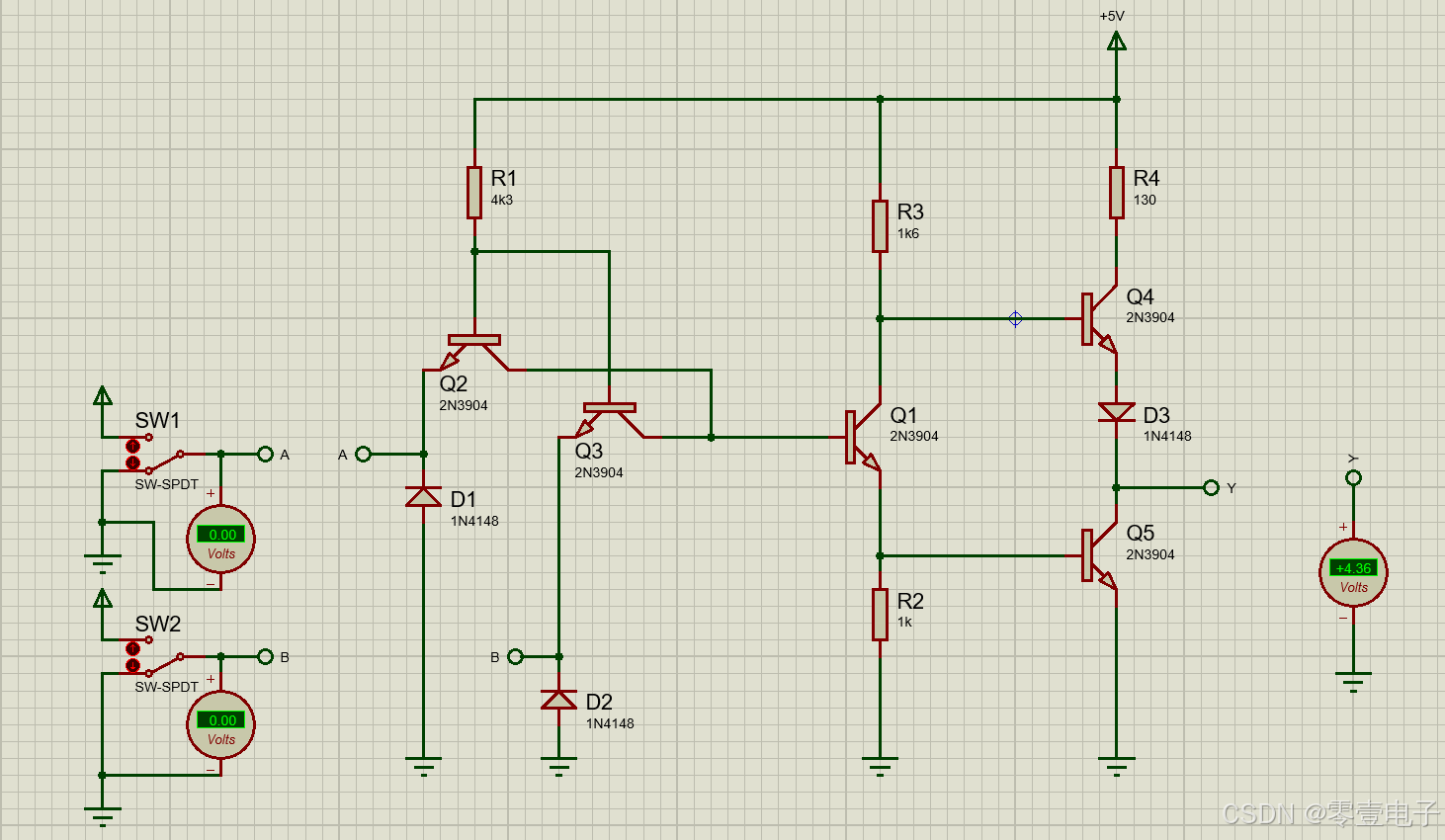

A、B同时输入高电平5V

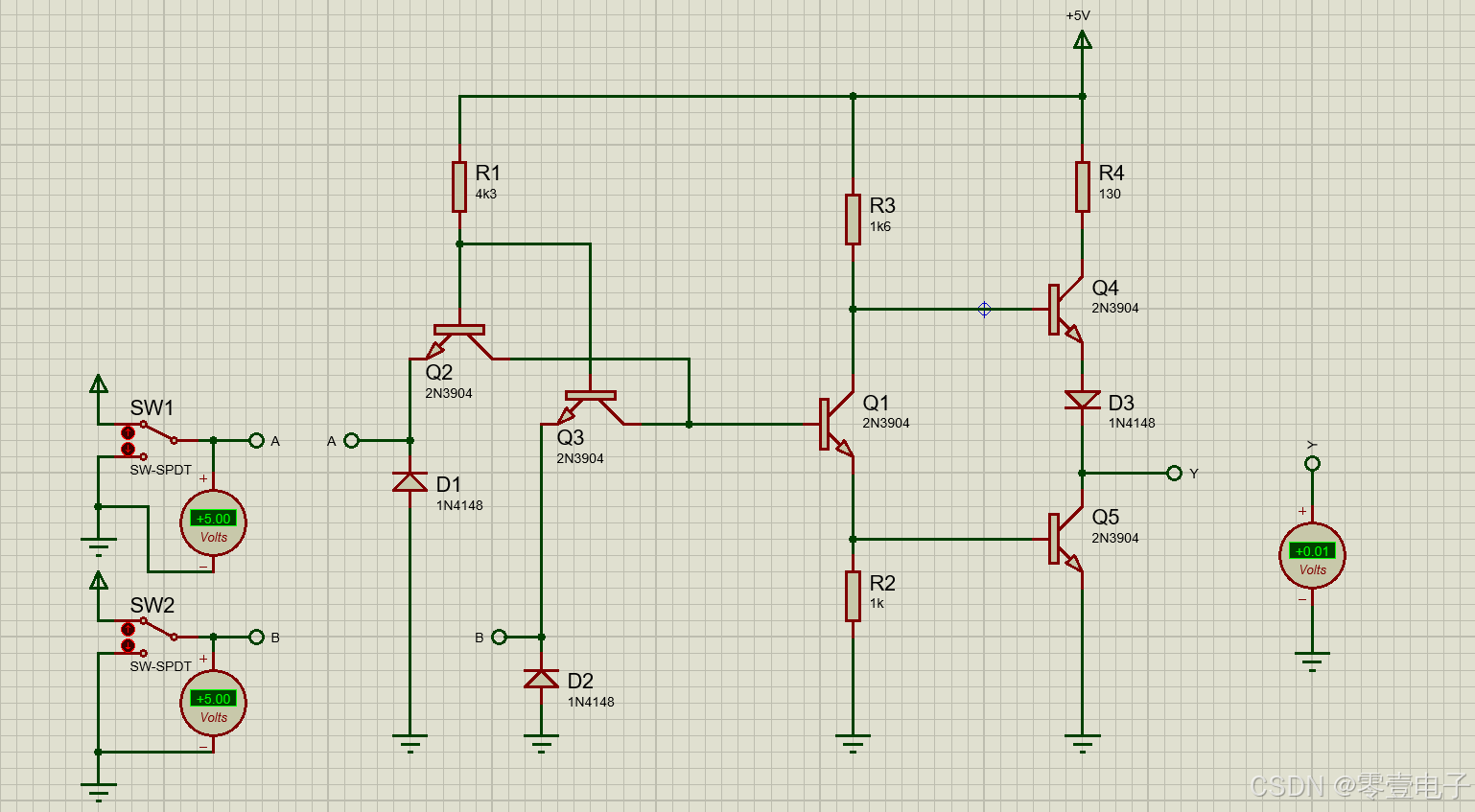

A输入高电平，B输入低电平

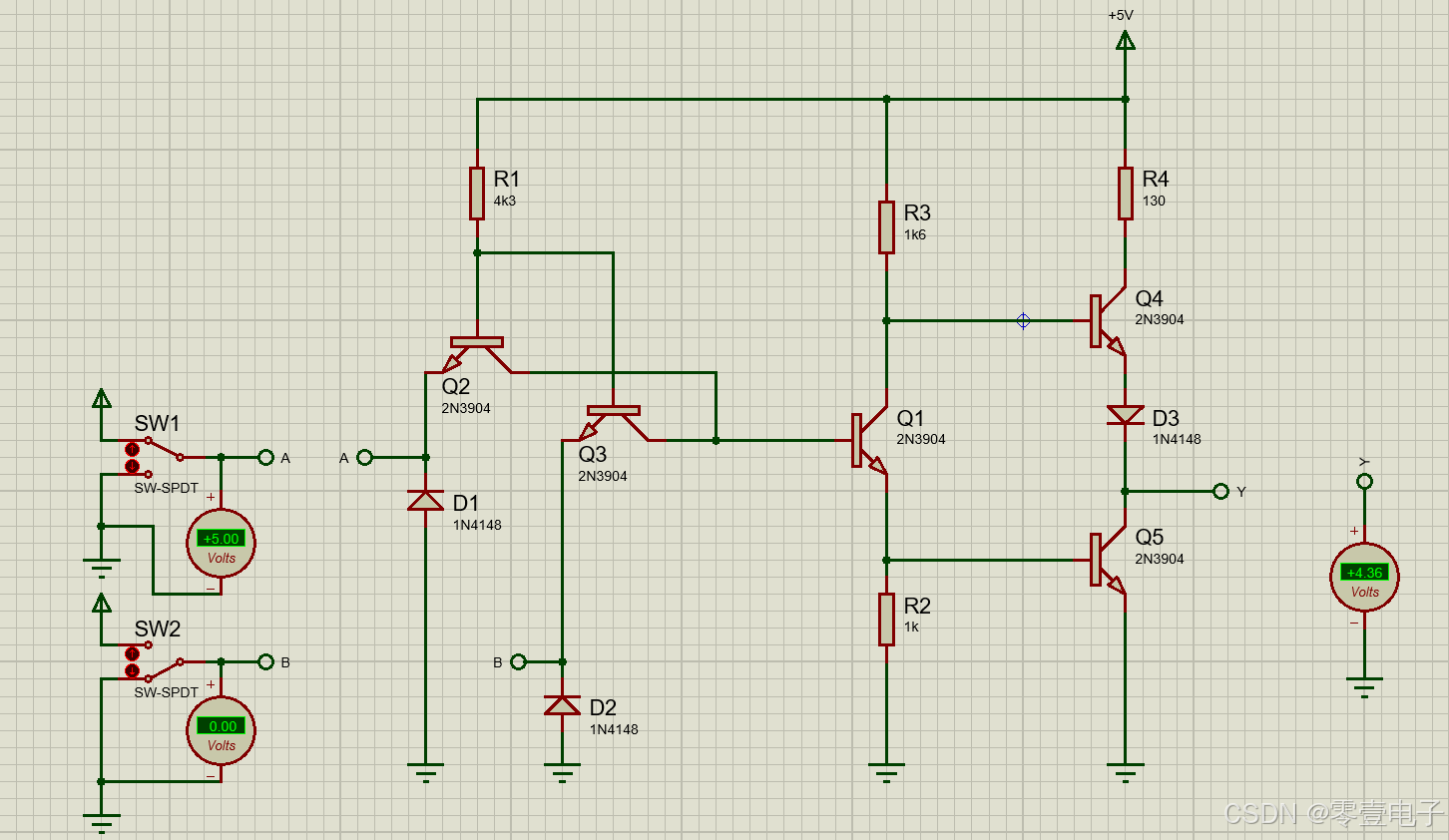

A输入低电平，B输入高电平

A、B同时输入低电平0V

感谢各位看官，有模电、数电需要分析的电路，可以评论，小编会尽可能分享。
