AD如何旋转器件任意角度

最新推荐文章于 2025-01-14 21:59:38 发布

THE-GOAT

最新推荐文章于 2025-01-14 21:59:38 发布

阅读量1.5k

点赞数

文章标签：硬件工程开源

原文链接：https://blog.csdn.net/qq_43279097/article/details/144078221

版权

转载于 AD如何旋转器件任意角度-CSDN博客

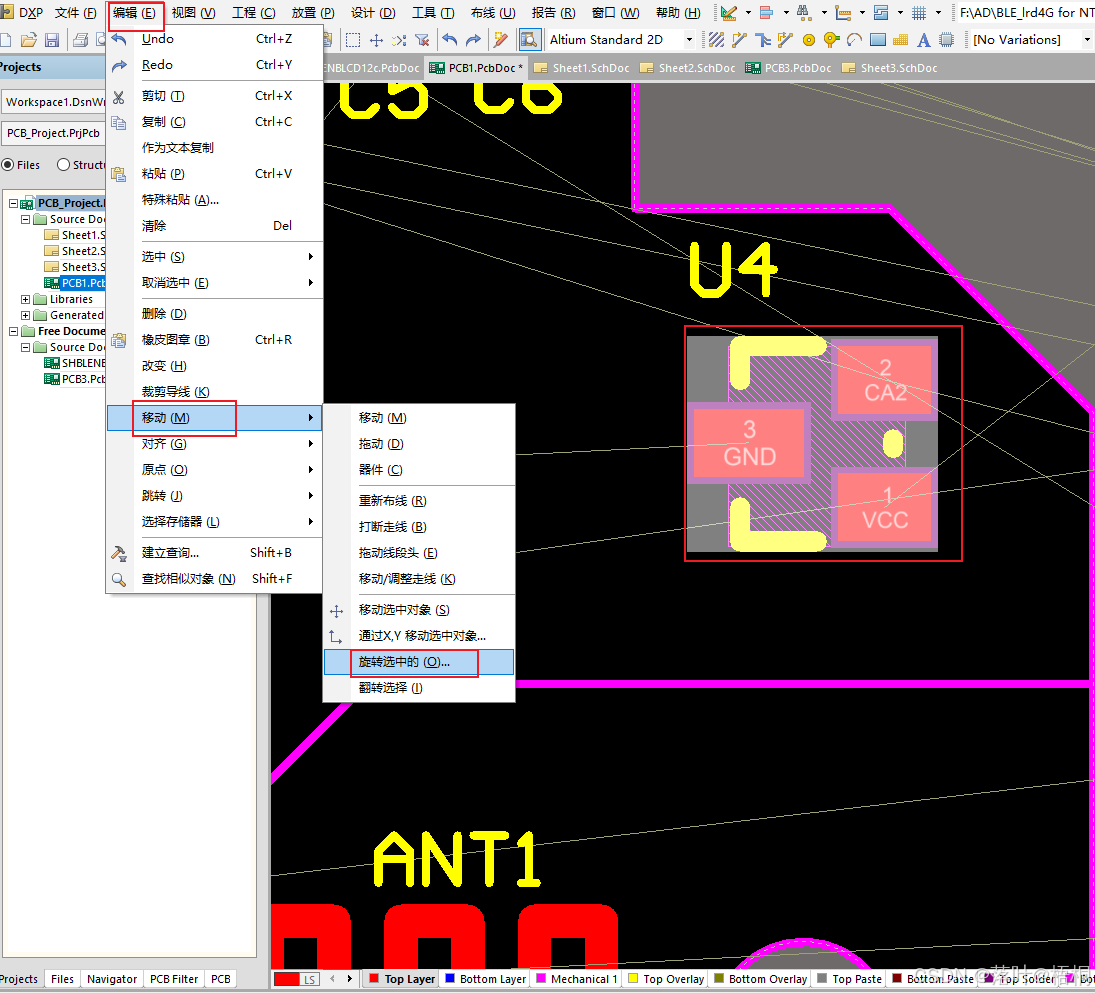

1、先选中需要旋转的器件，在菜单栏点击“编辑-移动-旋转选中的”

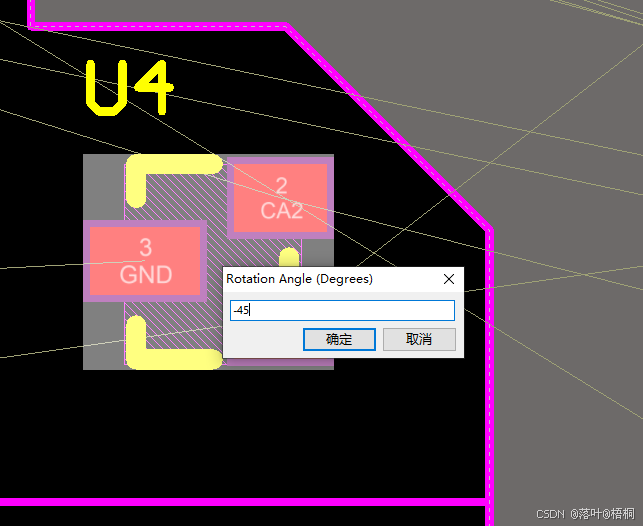

2、在弹出的框中填入要旋转的角度，如-45（顺时针旋转）点击确认

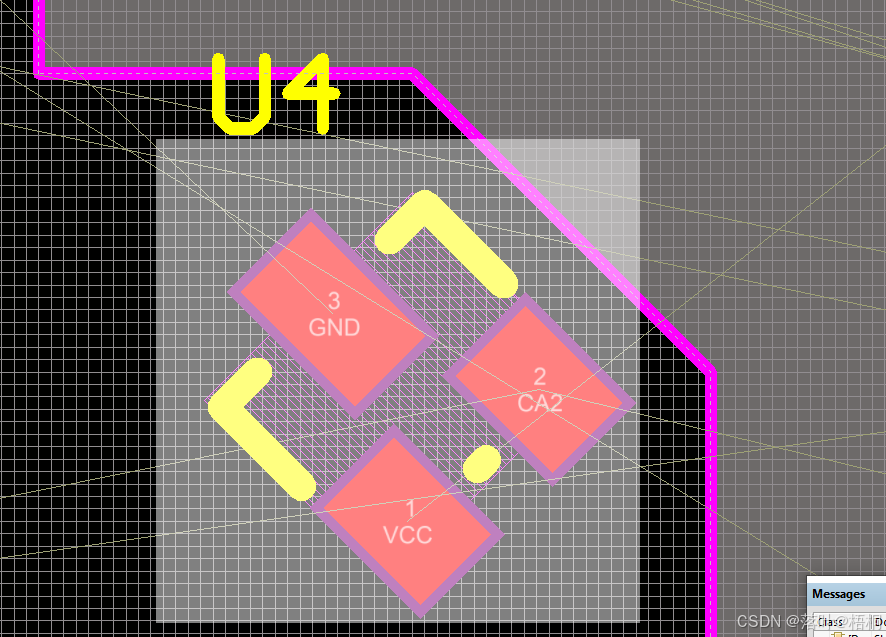

此时鼠标点击旋转器件就能进行旋转了
