Altium Desigenr PCB器件旋转角度设置

最新推荐文章于 2025-03-31 15:49:42 发布
最新推荐文章于 2025-03-31 15:49:42 发布
阅读量4.5k 收藏 23
点赞数 10
分类专栏： 硬件[Altium Designer] AD 文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xindongpai/article/details/135571160
版权
本文介绍了在PCB设计中如何在常规的旋转90°步进之外，处理特殊角度如304560°的设置方法，包括通过点击设置选项进行调整的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在一般情况下，采用旋转90°步进；但在有些时候也会特殊角度，比如30 45 60。设置即可实现
1、点击右上角设置
在这里插入图片描述

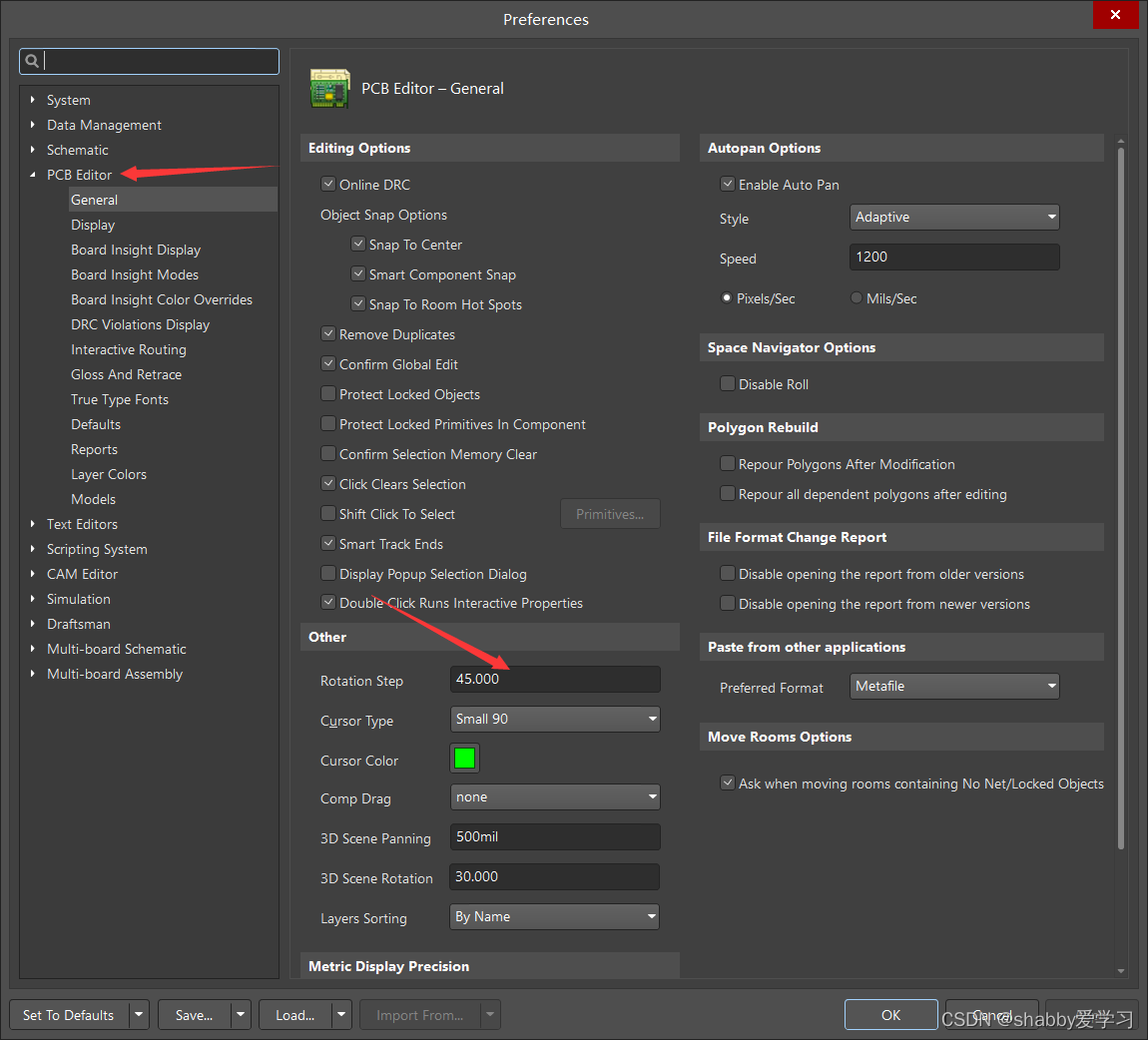

2、PCB设置，输入指定度数步进在这里插入图片描述
