肖特基二极管

1.元件简介
       肖特基二极管是一种导通电压降比较低,可以高速切换的二极管。肖特基二极管与一般的二极管相比最大的差异是反向恢复时间,即二极管由流过正向电流的导通状态,切换到不导通状态所需的时间。肖特基二极管没有反向恢复时间,因此小信号的肖特基二极管切换时间约为数十 pS。但是也存在着反向击穿电压较低,反向漏电电流偏大的缺点。

肖特基二极管符号

2.参数指标
      肖特基二极管常用于开关电源、变频器、驱动电路等领域,再不同的应用场景中,需要考虑的主要因素也不太,需要根据具体的应用场景综合考虑。主要考虑的几个参数如下:

a 导通压降VF:当肖特基二极管正向导通时二极管两端的压降。当流过二极管的电流越大时,二极管两端的导通压降也就越大,元器件的发热量也越大。

b 反向饱和漏电流IR:当肖特基二极管两端加反向电压是,流过二极管的电流,肖特基二极管的反向漏电电流相对较大。

c 额定电流IF:当肖特基二极管长期正常工作时,根据正常的运行温度折算的平均电流值。

d 最大浪涌电流IFSM:允许流过肖特基二极管的最大正向电流,由于该电流是瞬时电流,所以这个数值很大。

e 最大反向峰值电压VRM:为避免肖特基二极管被过高电压击穿时所能加到的最高反向电压。该电压不是瞬时电压,而是反复加上的正反向电压。

f 最大直流反向电压VR:为避免肖特基二极管被过高电压击穿时所能加到的最高反向电压,该电压时持续电压,用于直流电路中。

g 最高工作频率fM:由于肖特基二极管的PN结工作原理限制,当超过某一工作频率时,其单向导电性会变得很差,该频率即为最高工作频率。

SMA封装肖特基二极管


3.选型原则
a 对于开关型稳压电路用肖特基二极管应选择使用工作频率较高,且反向恢复时间短,快恢复型肖特基二极管。

b 对低电压电路应选择使用正向压降较小的肖特基二极管。

c 对于串联型电源电路肖特基二极管,应选择肖特基电流大二极管,电流与反向工作电压适合肖特基二极管。

SMC封装肖特基二极管

4.替换原则
a 可选择使用型号参数及原肖特基二极管型号参数基本相同的肖特基二极管代换。

b 肖特基二极管电流大二极管可代换肖特基二极管电流小二极管,相反则不能代换。

c 反向工作电压高肖特基二极管可代换反向电压低肖特基二极管,相反则不可能代换。

d 工作频率高肖特基二极管可代换工作频率低肖特基二极管,则不能代换。

肖特基二极管对比图

5.注意事项

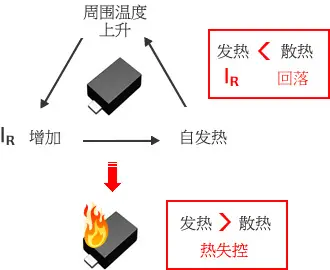

       肖特基二极管在特性上会因正向电流大而导致发热。发热则漏电流 (IR) 变大,同时外壳温度、环境温度也上升。如果热设计错误,发热将高于散热,达不到热平衡持续发热。其结果漏电流 (IR) 也持续增加,最终元器件遭到损坏。这种现象叫做热失控。

肖特基二极管热失控循环

### 肖特基二极管在开机电路中的工作原理 肖特基二极管因其低正向压降特性,在开机电路中有广泛应用。当电源开启瞬间,由于电容器充电过程的存在,可能会导致电流瞬态冲击较大。此时,肖特基二极管能够迅速响应并导通,提供一条快速放电路径给储能元件,从而保护其他敏感组件免受大电流损害[^1]。 具体来说,肖特基二极管利用其单向导电性来控制电流流向。在设备刚启动时,如果存在多个供电源,则可通过合理配置肖特基二极管的方向,确保只有预期的电源能为负载供电;同时防止反向电流回流至其它未激活的电源端口,起到防反接作用。 另外,在某些设计中还会将肖特基二极管与MOSFET配合使用于软启动电路里,通过适当设置门限电压使得系统平稳地上升到正常操作状态而不引起过冲现象。 ### 应用场景实例 #### 场景一:多轨电源系统的优先级管理 在一个拥有多种输入电压源(如USB接口、电池等)的产品内部,可以通过串联不同方向上的肖特基二极管实现自动切换功能——即总是由较高优先级的电源负责供电,而较低级别的则处于备用模式等待接管任务。 #### 场景二:嵌入式控制器的安全重启机制 对于一些需要频繁断电重置的小型计算平台而言,安装一颗合适的肖特基二极管可以帮助清除残留电量,加快重新初始化的速度,并减少因残余电力造成的误触发风险。 ```python # Python伪代码展示如何模拟简单的开机检测逻辑 def check_power_on(): if detect_high_voltage() and schottky_diode_conducts(): # 假设函数判断是否有高电压以及肖特基二极管是否导通 initialize_system() ```
