无桥图腾柱PFC工作原理

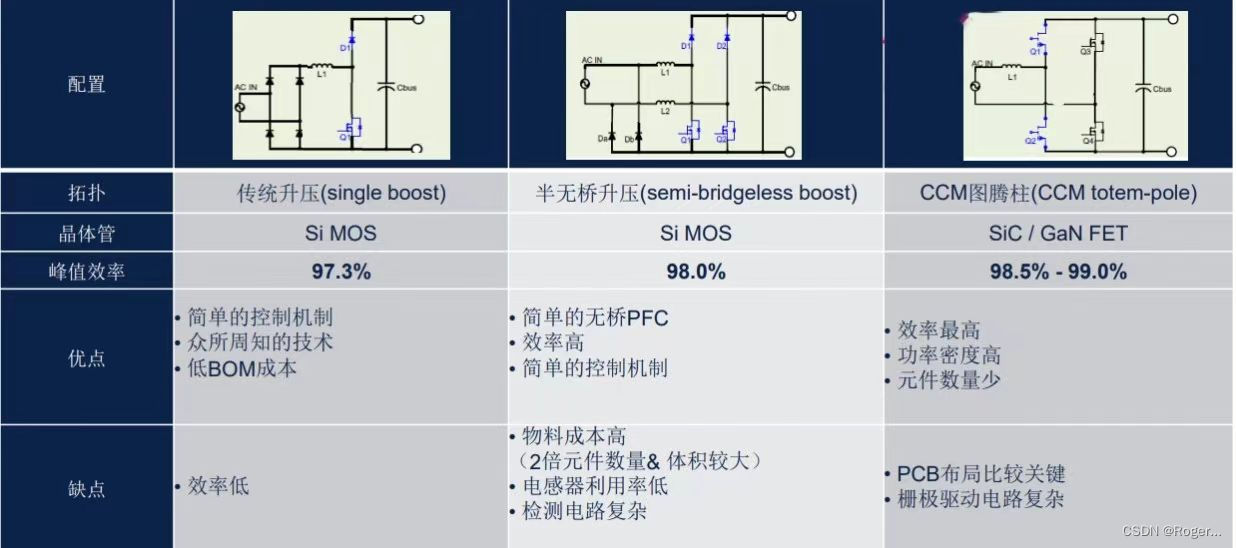

PFC在AC\DC中的AC/DC电源中得到了广泛的使用。而PFC的拓扑结构也分为很多种，如图1.1所示。

 图1.1

与传统的PFC拓扑结构相比，图腾柱PFC可实现高效率和高功率密度，同时元器件的数量也是最少的。

要使用图腾柱PFC，首先要知道他的工作原理。

图腾柱PFC输入的为交流电，所以图腾柱PFC的工作原理要分为正半周和负半周工作进行分析。

正半周 （VAC > 0）：

此时S2为主开关，用以控制输入电流对PFC电感充电，以产生正弦波形。当S2闭合时，电感电流上升，电感进行储能。S1体二极管仅在死区时间导通，可实现软开关，S1可在Toff时间导通，减少体二极管的压降。

当S2断开时，电感释放能量，电感电流下降。

S3为常开状态，S4为常闭状态。

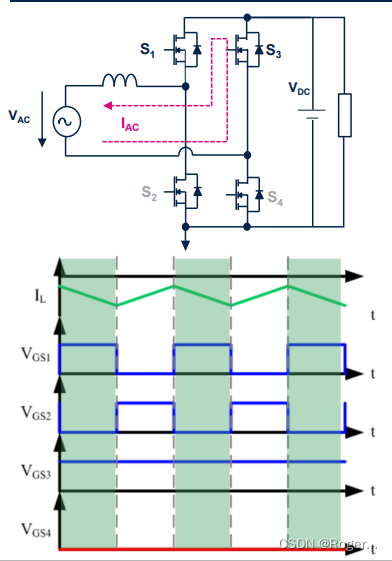

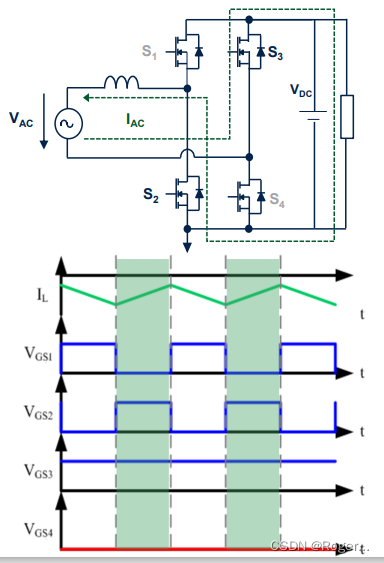

图2.1为S2闭合时电流回路及波形图；图2.2为S2断开时电流回路及波形图。

 图2.1

 图2.2

负半周（VAC < 0） ：

此时S1为主开关，用以控制输入电流对PFC电感的充电，以产生正弦波形。当S1闭合时，电感电流上升，电感进行储能。S2体二极管仅在死区时间导通，可实现软开关。S2在Toff期间开通，可以减少体二极管的压降。

当S1断开时，电感释放能量，电感电流下降。

此时S3为常闭状态，S4为常开状态。

图2.3为S1闭合时电流回路及波形；图2.4为S1断开时电流回路及波形。

 图2.3

 图2.4
