51控制大号数码管控制

背景:老师上课要用大号数码管做展示，于是给我安排了一个小任务，让我做一个控制电路，本着“能用就行的原则”，打算直接用51的单片机控制。数码管照片如下：

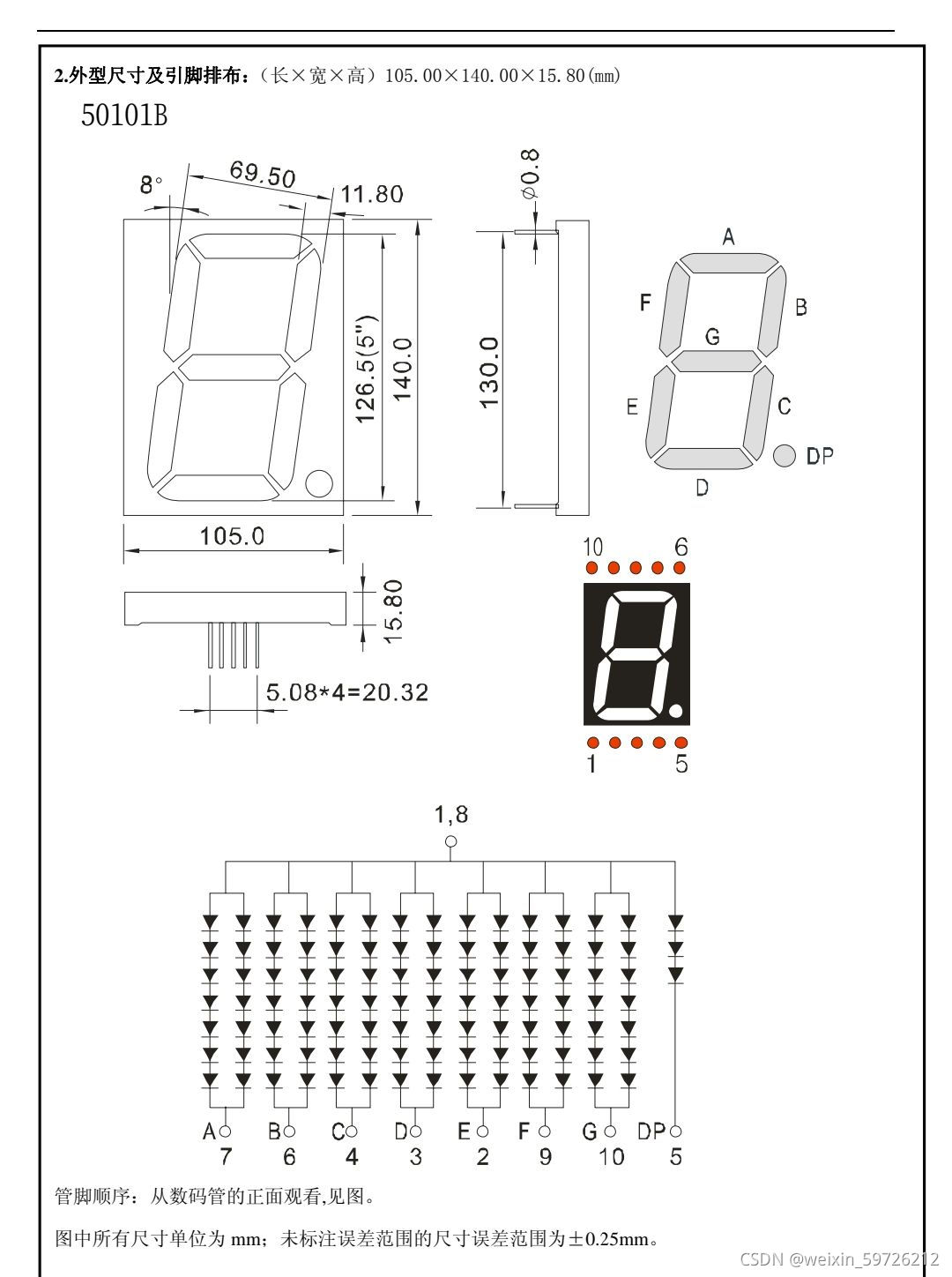

 拿到这数码管的第一步，当然是要原理图，问老师要了淘宝链接，找客服要了原理图，和实验室同学一起捣鼓了一会儿，开始试着用恒流源点亮一段，过程有点小曲折(一群菜鸡瞎搞)，好在最后发现可以直接用12v的电池供电（里面已经串联的电阻，但是数据手册里面没写），代价是小数点挂了，小数点串联的二极管比其他七段的要少，耐压值小很多。附赠原理图如下:

（没错，共阳极的）

正式开始设计，51不能直接驱动数码管，需要外接的电池来驱动，需要用到八个具有开关作用的电路，考虑如下

方案一：用模拟开关芯片做开关，比较简洁方便，直接用杜邦线连接，然后通过单片机控制模拟开关以达到控制数码管的目的。

方案二：自己设计开关电路，控制电池与数码管每段的通断来控制亮灭。

一开始是采用方案一，在淘宝上也购买了芯片，不过因为了解得不太充分，买的CD4052BE，一看手册发现࿰
