威纶通触摸屏与西门子S7-1200以太网通讯的两种不同设置

威纶通触摸屏与西门子S7-1200以太网通讯的设置有两种——绝对地址访问和标签访问。

这里以威纶通TK8071iP/TK8072iP为例。

一、绝对地址访问

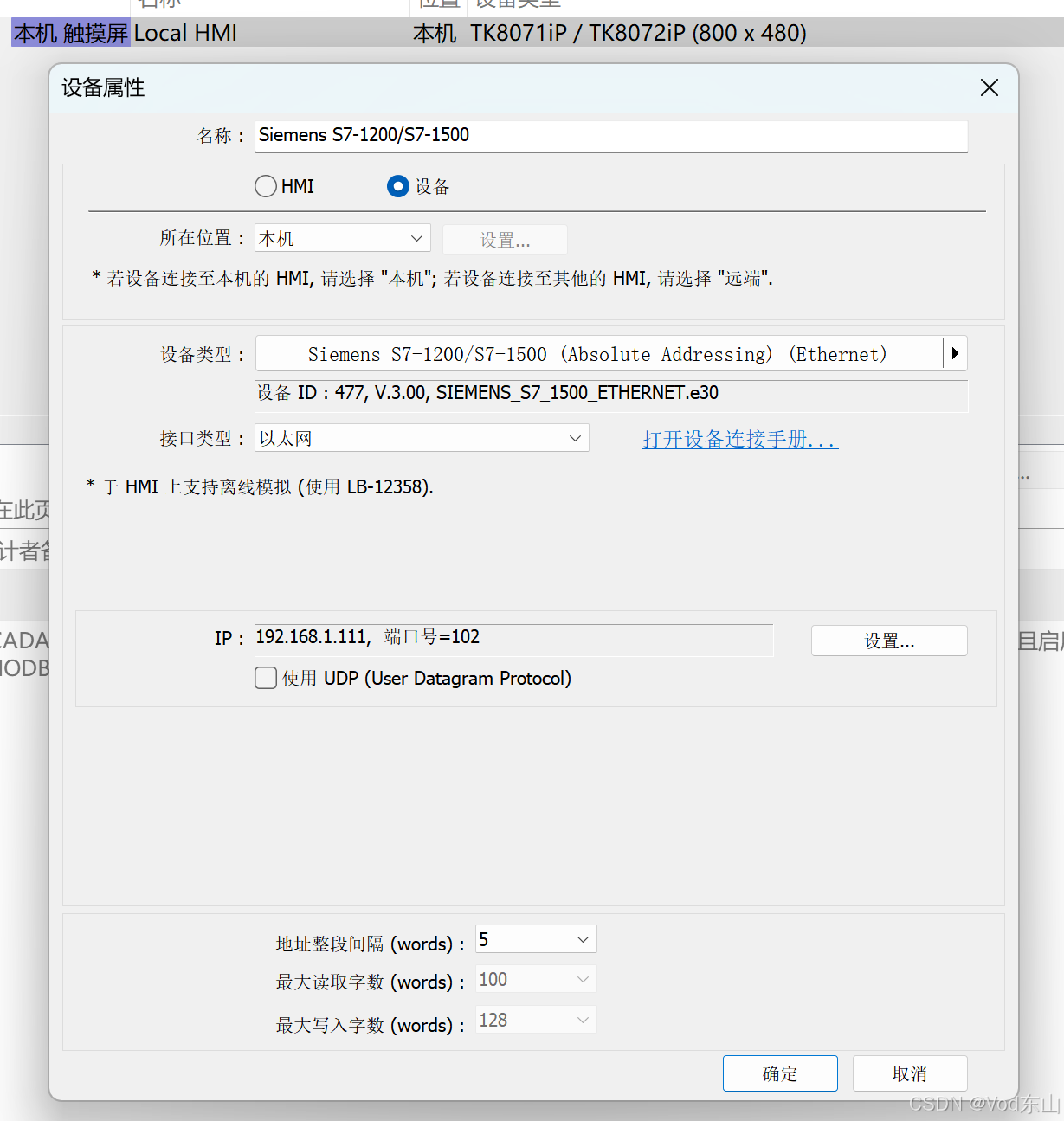

1、新建PLC设备，设备类型选择“Absolute Addressing”选项，即为绝对地址通讯；

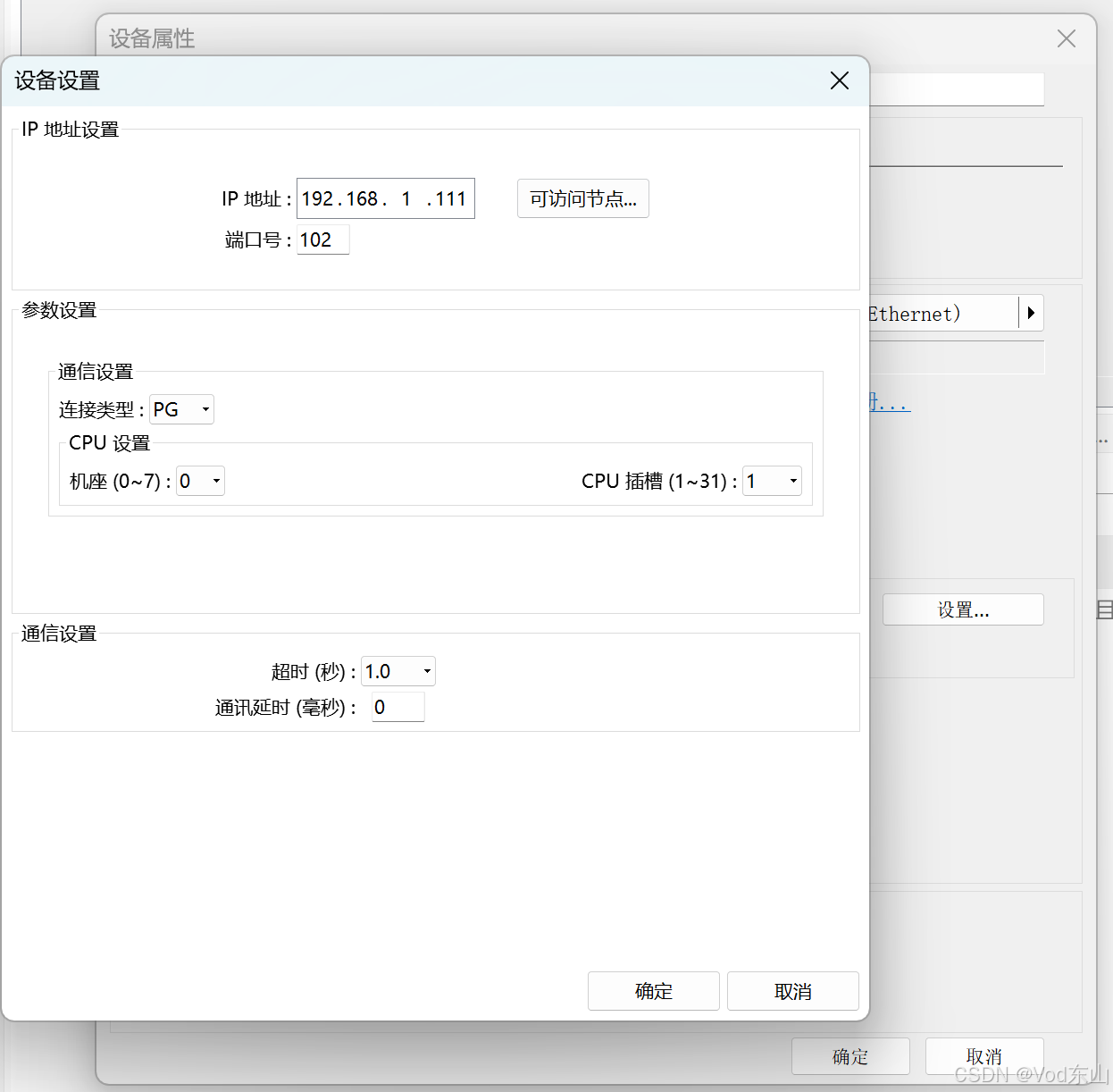

2、通讯的IP设置与PLC一致；

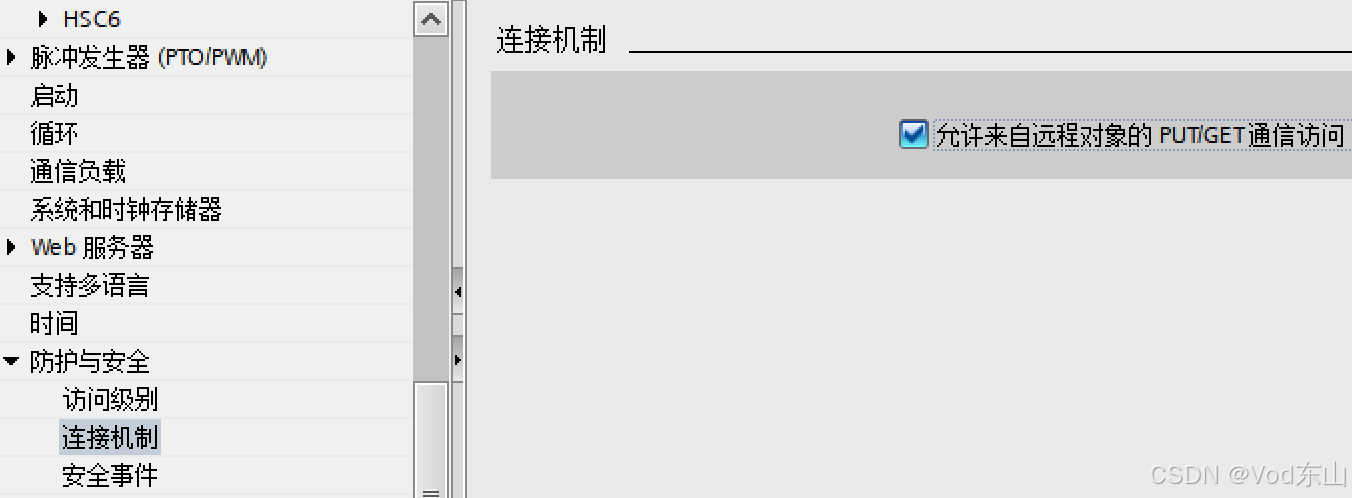

3、PLC设置，勾选“允许来自远程对象的PUT/GET通讯访问”；

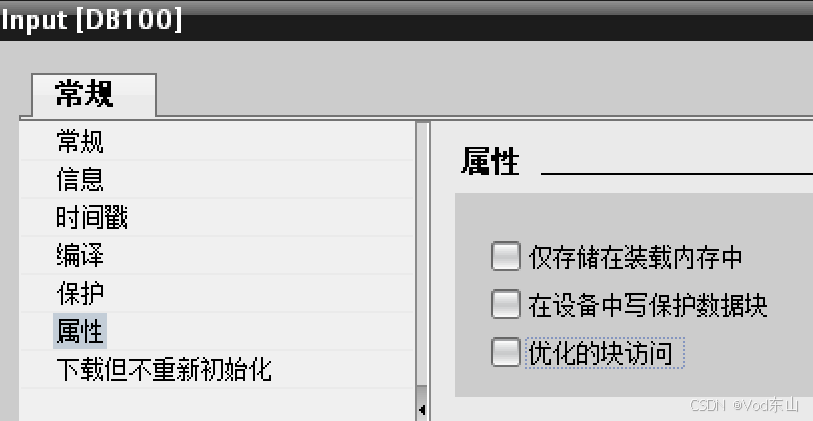

4、PLC端建数据块时，不要勾选“优化的块访问”；

二、标签访问

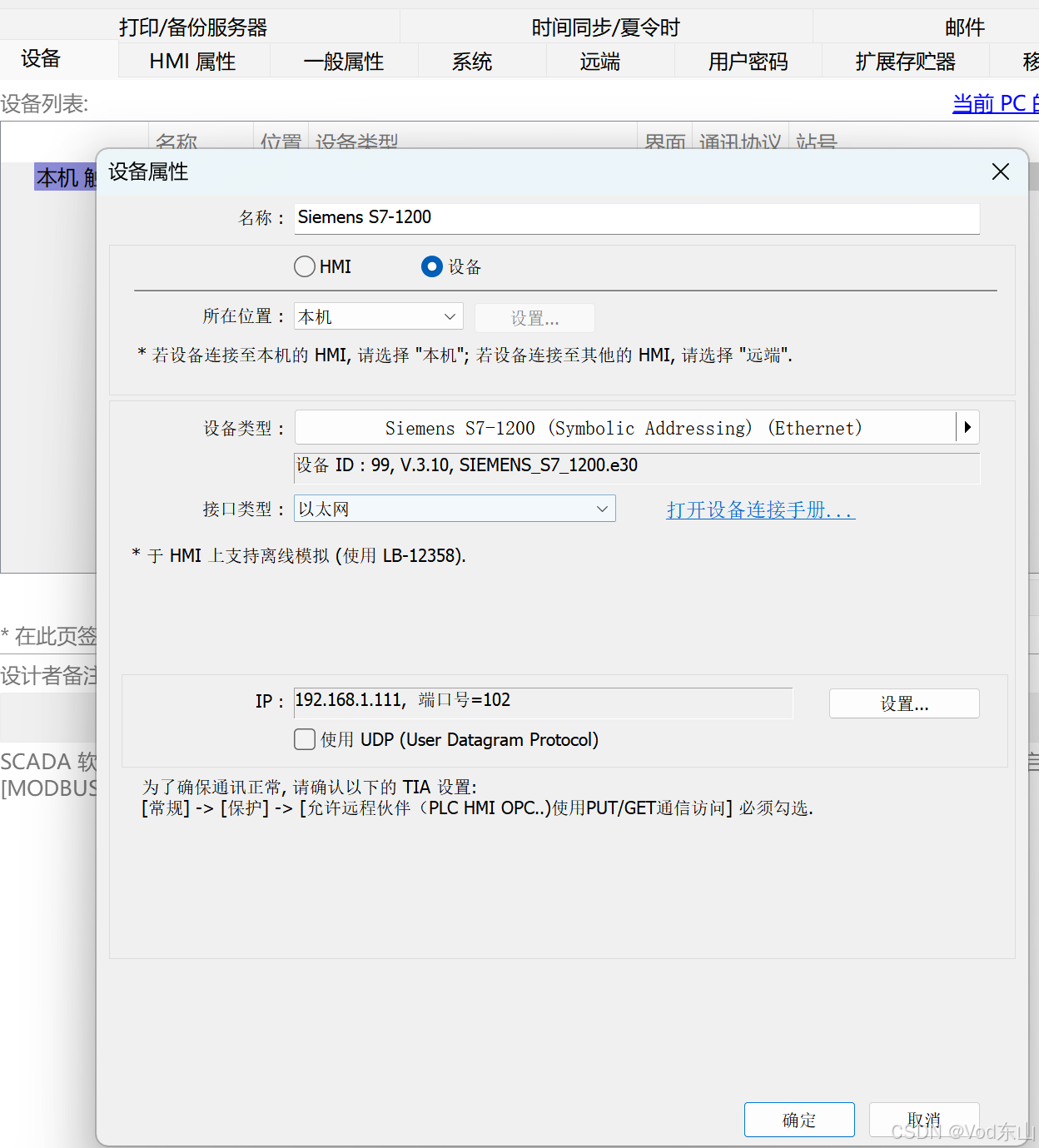

1、新建PLC设备，设备类型选择“Symbolic Addressing”选项，即为标签通讯；

2、通讯的IP设置与PLC一致（与绝对地址访问的操作一样）；

3、PLC设置，勾选“允许来自远程对象的PUT/GET通讯访问”；

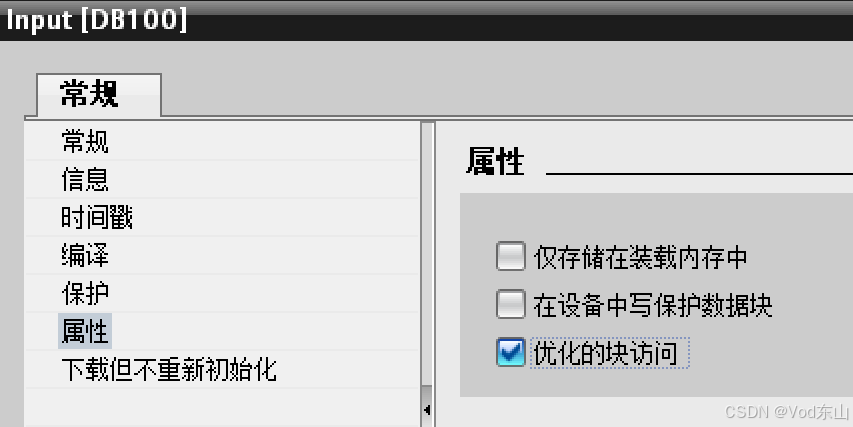

4、PLC端建数据块时，要勾选“优化的块访问”（与绝对地址访问相反）；

5、标签访问方式需要PLC软件端导出DB数据块，再在触摸屏软件端导入，导入方法这里暂不做介绍。
