威轮通屏与西门子1200PLC标签通讯

1. 创建1200PLC项目，并新建全局数据块“HMI_数据”（名称已定义）并创建数据如图

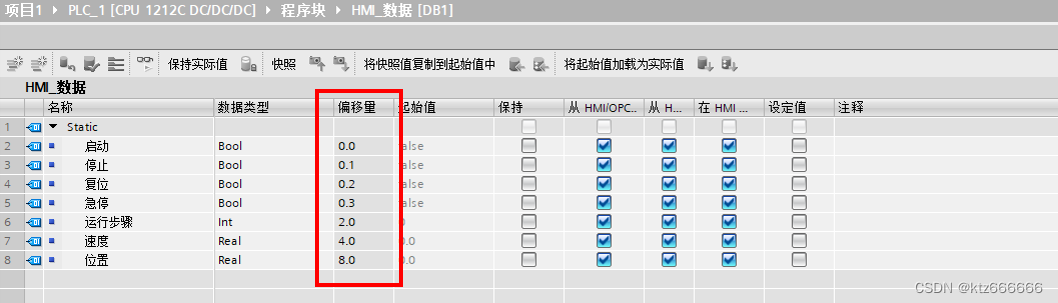

数据块取消“优化的块访问”，方法如上图所示选择数据块右键打开属性，去掉“优化的块访问““勾选，点确定更改，点确定。此时“HMI_数据”会出现偏移量一列编译后如下图

2、PLC标签导出

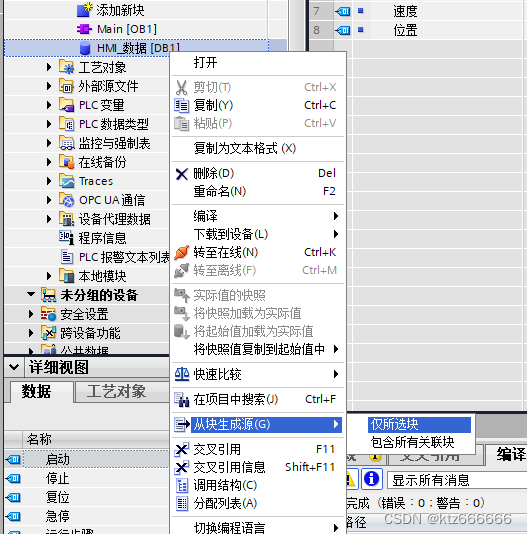

选择“HMI_数据”数据块点击右键选择从块生成源>仅所选块保护导出的标签名称为“HMI_数据”。

3、创建威轮通屏项目选择西门子1200PLC，将导入标签到屏程序。

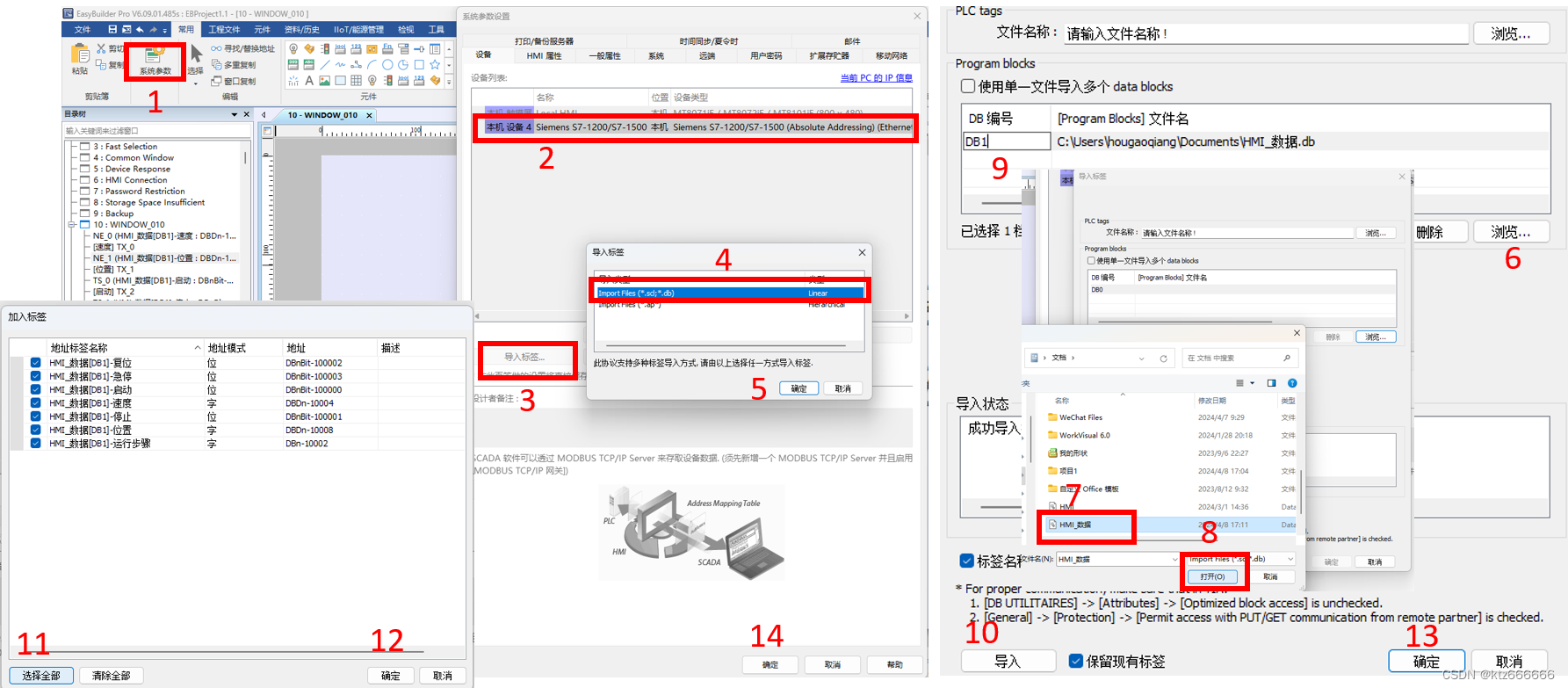

根据上图所示，步骤如下

1. 选择“系统参数”
2. 选中西门子1200PLC
3. 点击导入标签
4. 选择db选项
5. 点击确定
6. 在弹出的画面点浏览
7. 选择“HMI_数据”文件（PLC导出的标签）
8. 点击打开
9. DB编号输入（与PLC创建的编号相同）
10. 点出“导入”
11. 选择“选择全部”
12. 点击确定
13. 点击确定
14. 点击确定完成标签的导入

4、标签调用

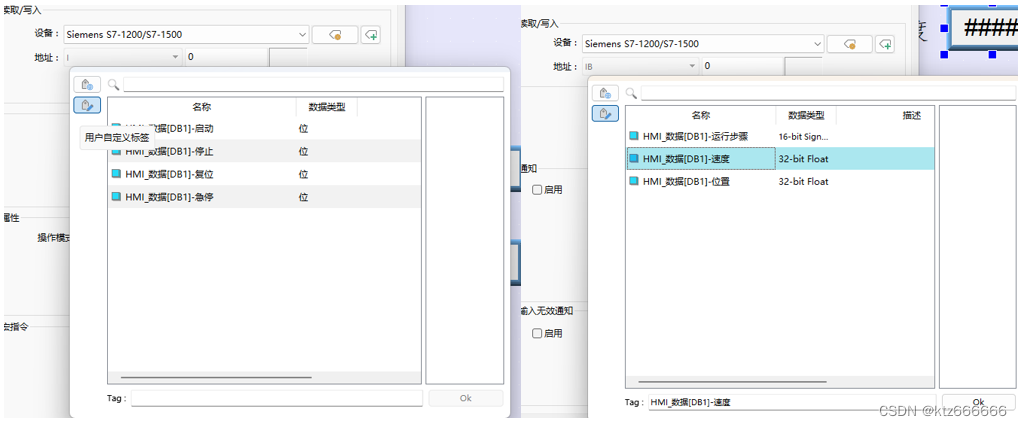

如上图所示变量连接选择用户自定义标签即可看到导入的标签变量，并根据变量的不同显示对应可选择变量。至此完成西门子PLC标签导入到威轮通触摸屏。
