威纶通触摸屏资料传输的使用方法

威纶通触摸屏有一个资料传输功能，使用该功能可实现触摸屏内部数据传输、触摸屏与PLC之间的数据传输，也可以将触摸屏当作中间站实现PLC与其他设备的数据传输。资料传输功能应用简单，却也非常实用。

资料传输分为窗口资料传输和背景资料传输。

一、窗口资料传输

窗口资料传输需要一个触发的机制，由人工手动触发或者是由信号来触发。

1、手动触发

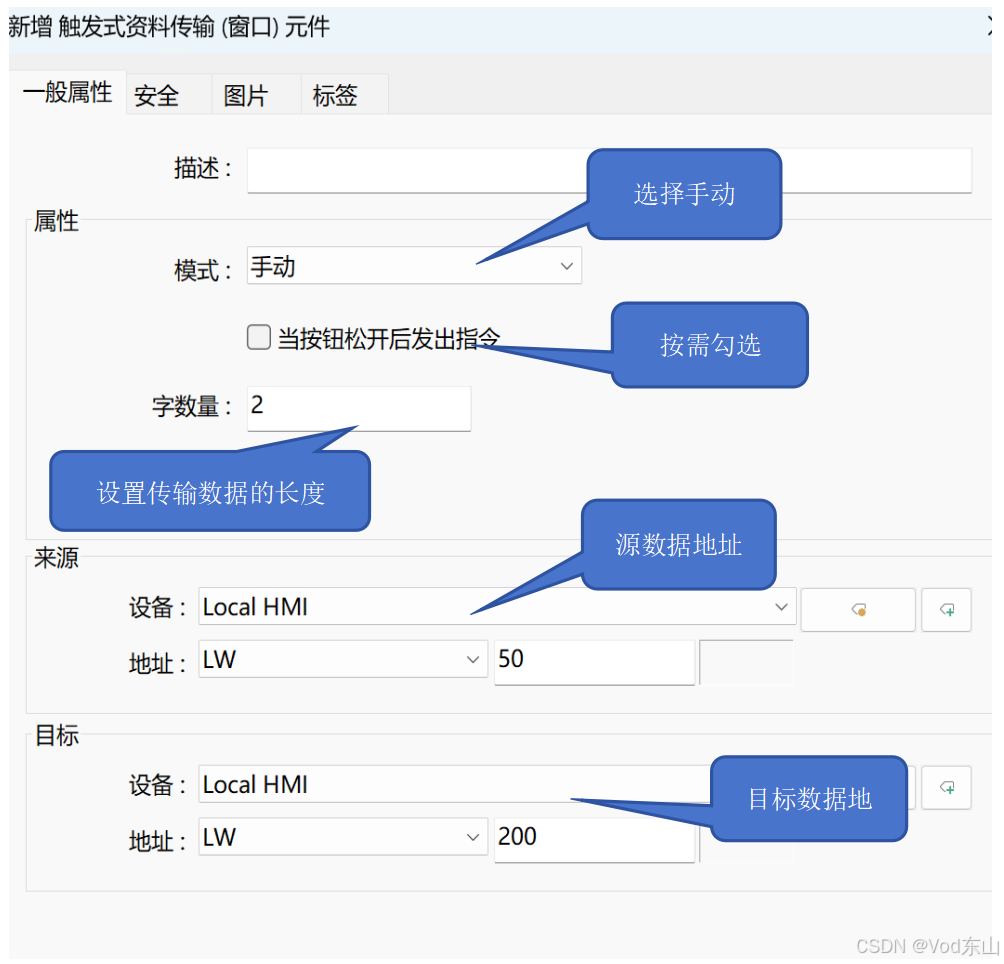

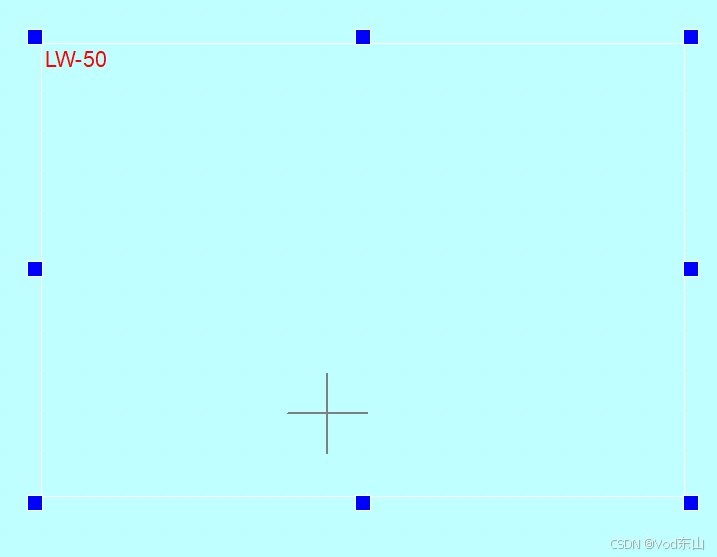

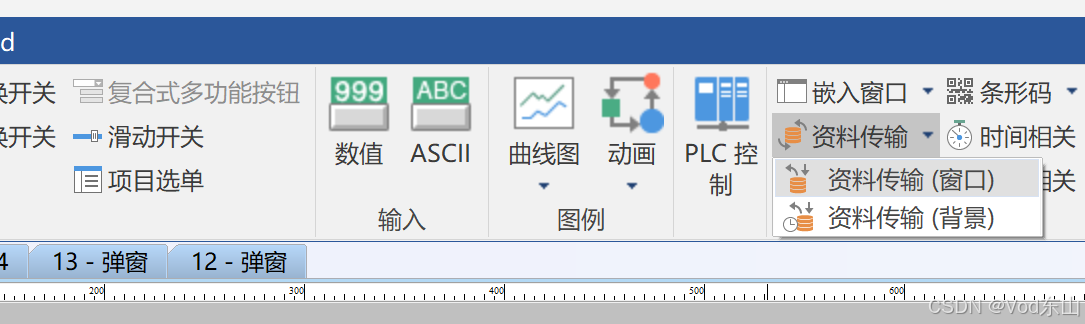

新建资料传输元件时选择“资料传输（窗口）”，属性内选择“手动”，设置数据长度、地址等，传输元件设置完成后，会生成一个透明方框（如下图所示），方框可调大或调小，当触屏运行时，人工触摸方框内区域时则触发数据传输功能。

2、信号触发

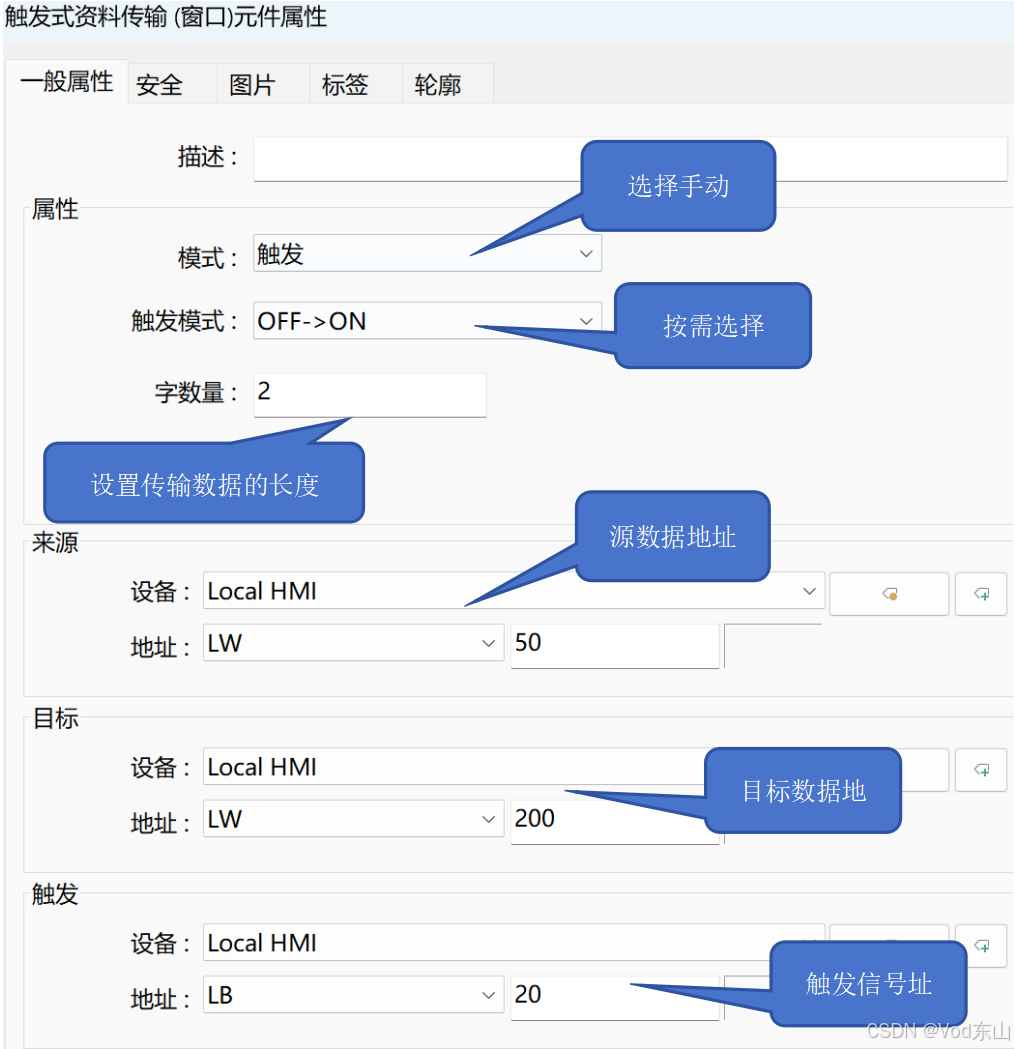

信号触发则通过采集信号数据来触发资料传输功能。触发模式又可以分成上升沿、下降沿、上升沿或下降沿三种模式，当采集到对应信号变化时则触发数据传输功能。

二、背景资料传输

下面介绍定时式背景资料传输的用法。

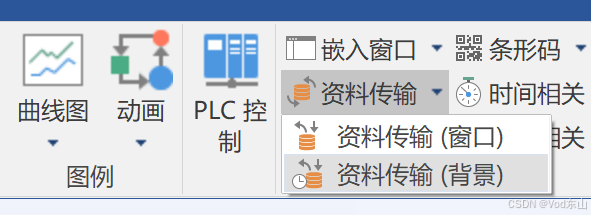

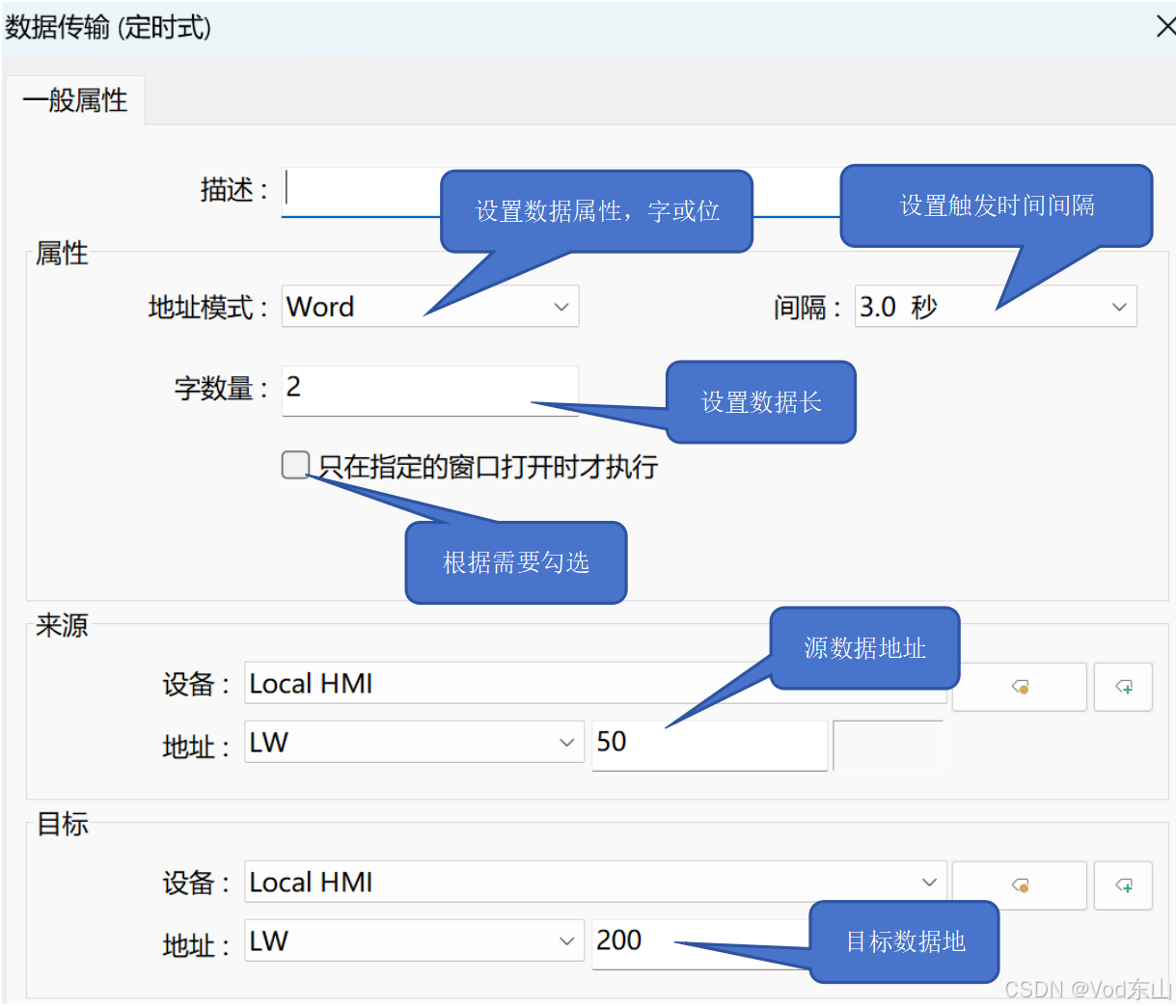

新建资料传输元件时选择“资料传输（背景）”，在弹出的对话框选择“新增”，软件弹出元件属性对话框，然后进行元件属性、数据地址等参数进行设置。

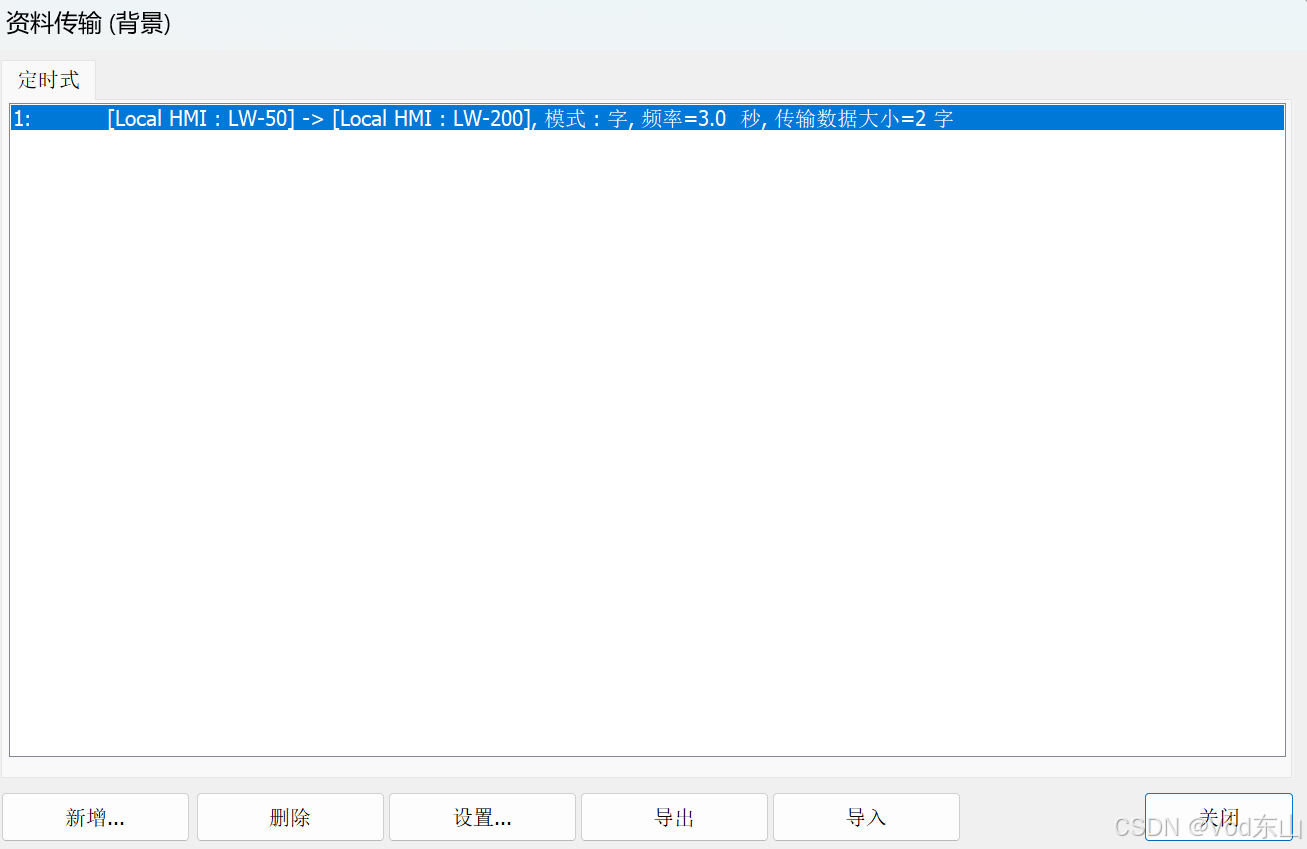

属性设置完成后，会增加了一条如下的信息，点击“关闭”即可。

这样定时式背景资料传输就制作完成了，触屏系统会根据设置的间隔时间重复地进行数据传输。
