威纶通触摸屏直接弹窗和间接弹窗的用法

工业触摸屏界面设计时常用到弹窗功能，对于威纶通品牌的弹窗有两种：直接弹窗和间接弹窗。

下文以威纶通EasyBuilder Pro软件操作为例。

一、直接弹窗

直接弹窗是通过位信号触发的弹窗。

1、新建弹窗

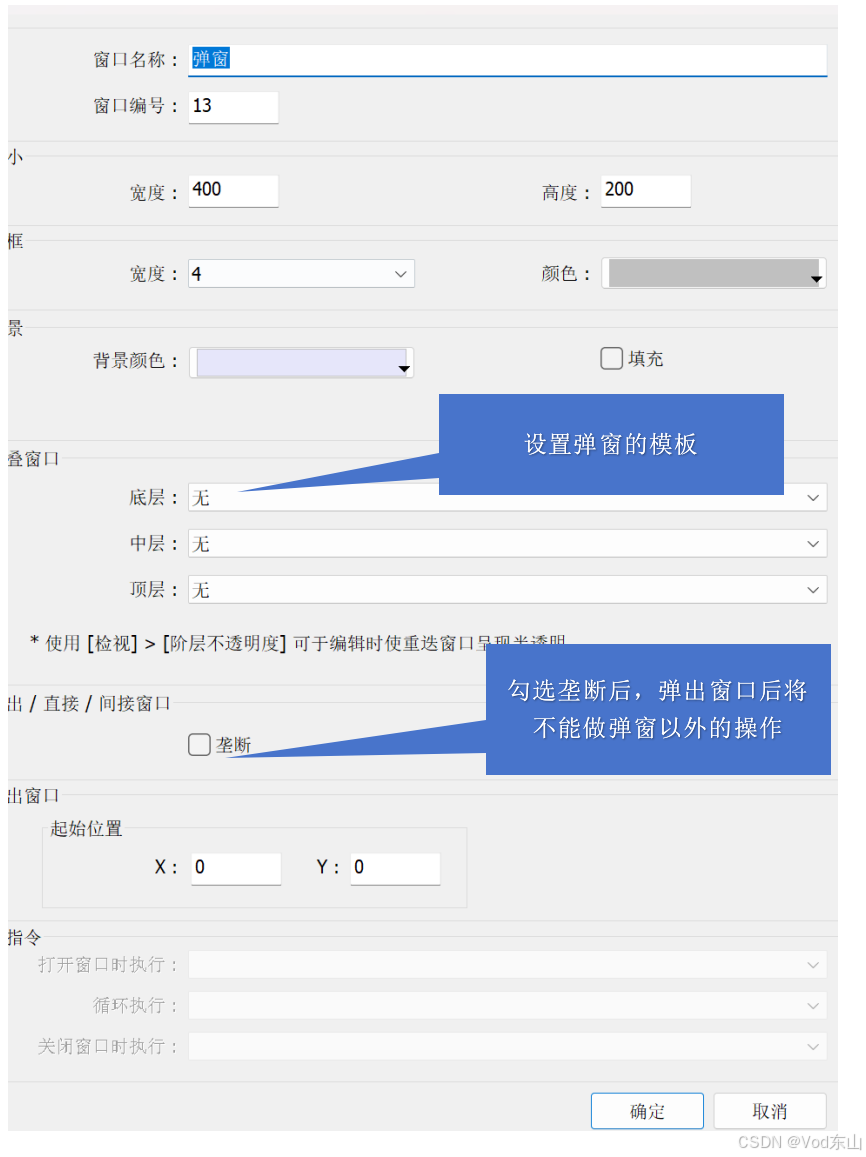

新建弹窗，设置弹窗名称、大小以及其他属性

2、设置直接弹窗

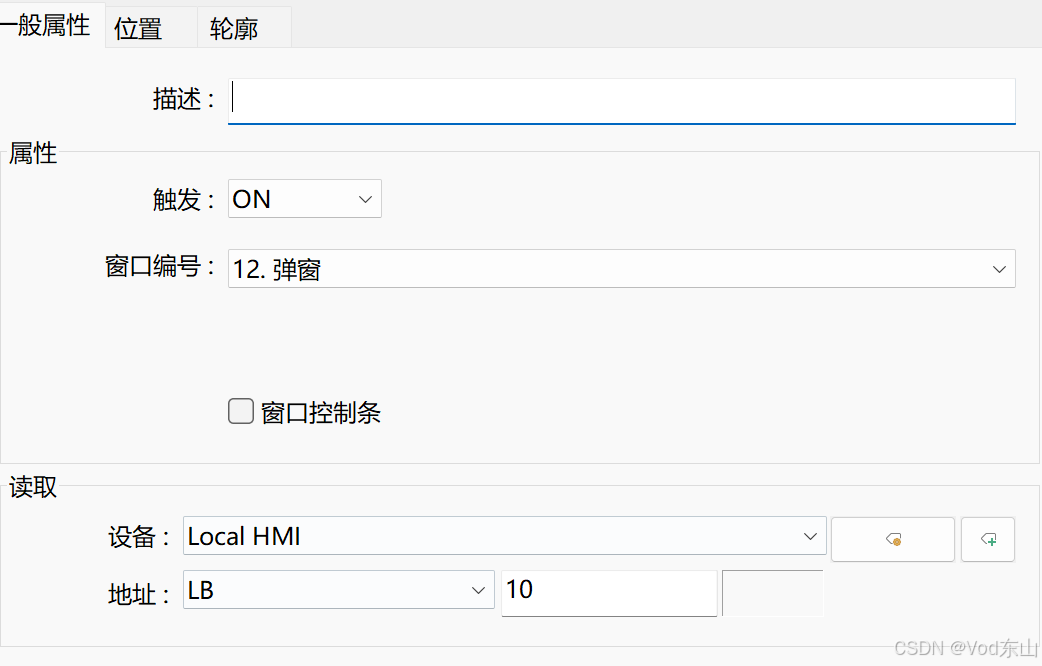

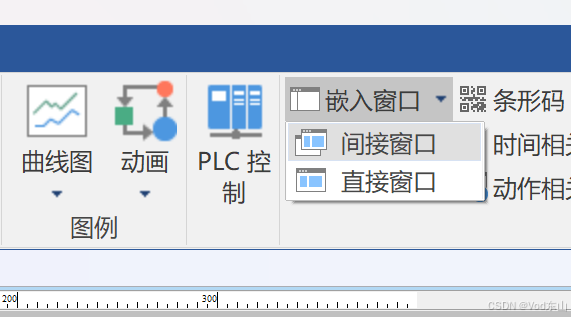

在软件菜单栏“元件”，找到“嵌入窗口”，选择“直接弹窗”弹出窗口设置对话框，设置属性以及弹窗编号；读取设备信号可设成触摸屏内部地址，也可以设为PLC或其他外部的信号，设成外部信号时即是由外部设备来控制窗口的弹出。

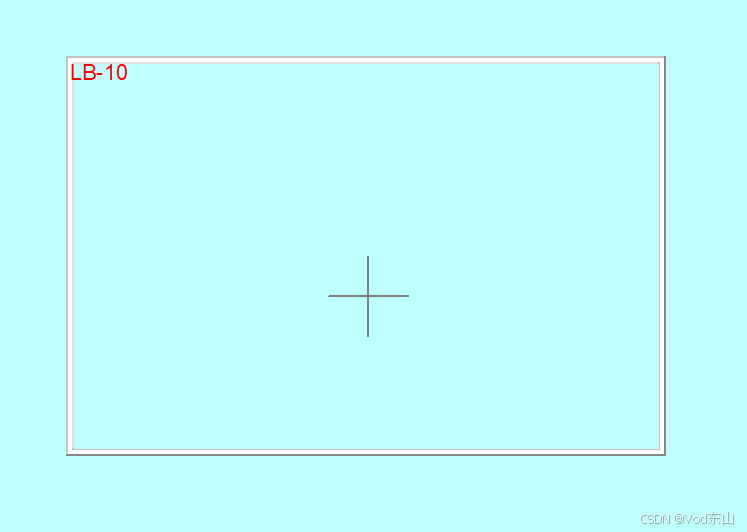

3、弹窗控制，将第2步所设的弹窗位地址置ON，则窗口弹出，置OFF则弹窗关闭。

二、间接弹窗

1、新建弹窗

新建弹窗，设置弹窗名称、大小以及其他属性，这里与直接弹窗一样。

2、设置间接弹窗

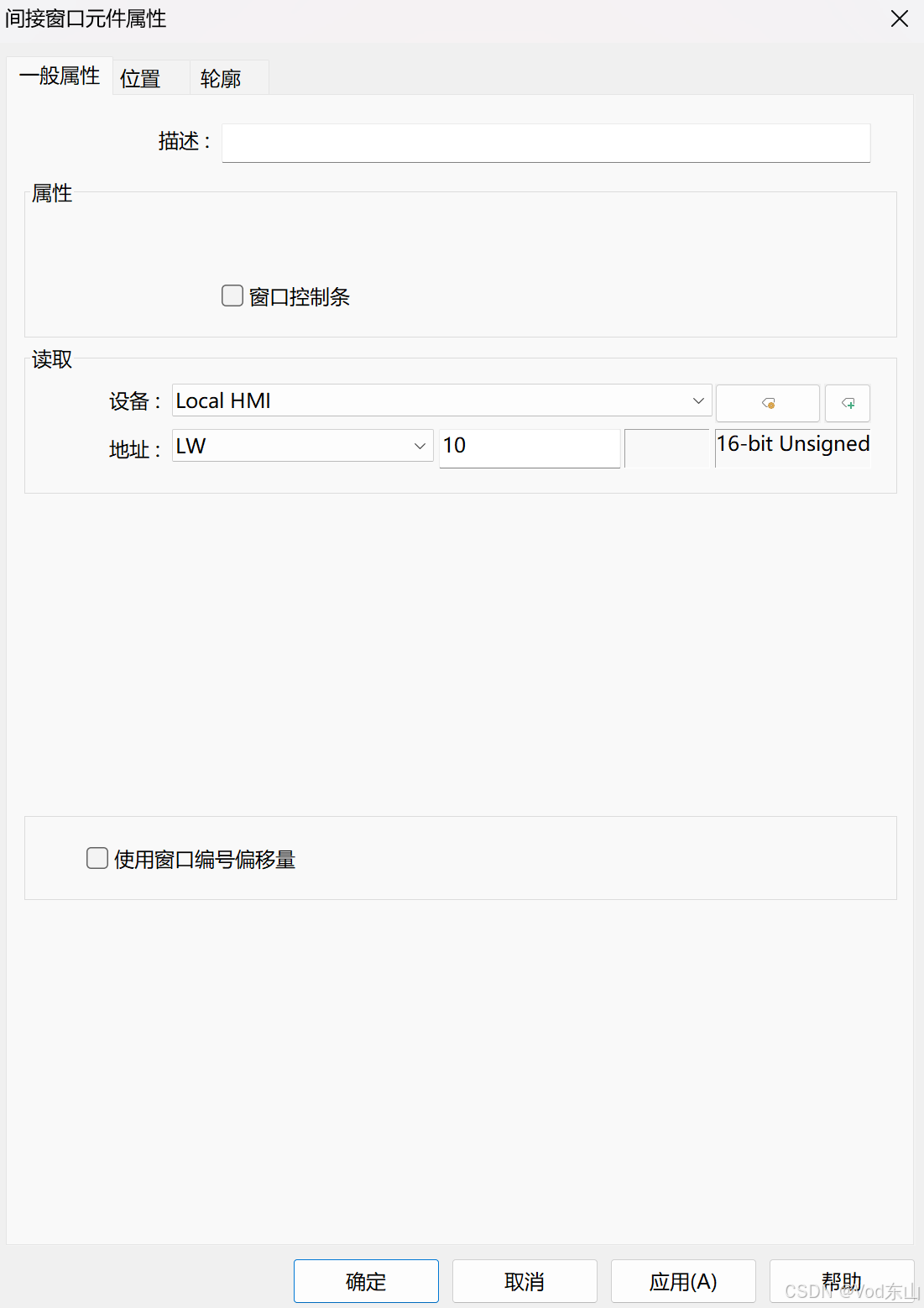

在软件菜单栏“元件”，找到“嵌入窗口”，选择“间接弹窗”弹出窗口设置对话框，设置属性以及弹窗编号；读取设备信号可设成触摸屏内部地址，也可以设为PLC或其他外部的信号，这里的信号为字信号。如有特殊控制需求可以勾选“使用窗口编号偏移量”，一般不使用。

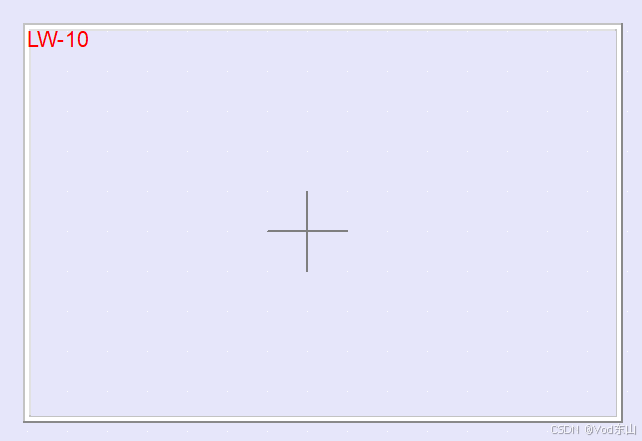

 3、弹窗控制，所弹出的窗口编号=字地址的值+偏移量的值。例如:字地址的值12，偏移量0，则弹出编号为12的窗口，字地址的值12，偏移量-2，则弹出编号为10的窗口。

相比之下，间接弹窗比直接弹窗应用更加灵活方便，一个地址可以控制多个弹窗。
