FPGA必备软件保姆级教程：Quartus II 15.0（Cyclone V器件库）与ModelSim 10.5 的安装教程

重要提示！此教程只用于学习用途！

---

目录

安装包提供

Quartus II 15.0（Cyclone V器件库）与ModelSim 10.5 的安装步骤

2023年9月12日补档，Quartus与ModelSim的关联。

---



---

安装包提供

教程使用的安装包，均为网络开源资源，侵权立删。百度网盘链接：百度网盘 请输入提取码提取码：hq4n

---

Quartus II 15.0（Cyclone V器件库）与ModelSim 10.5 的安装步骤

1.网盘下载这两个压缩包，下载路径别放在C盘，避免容量不足报错

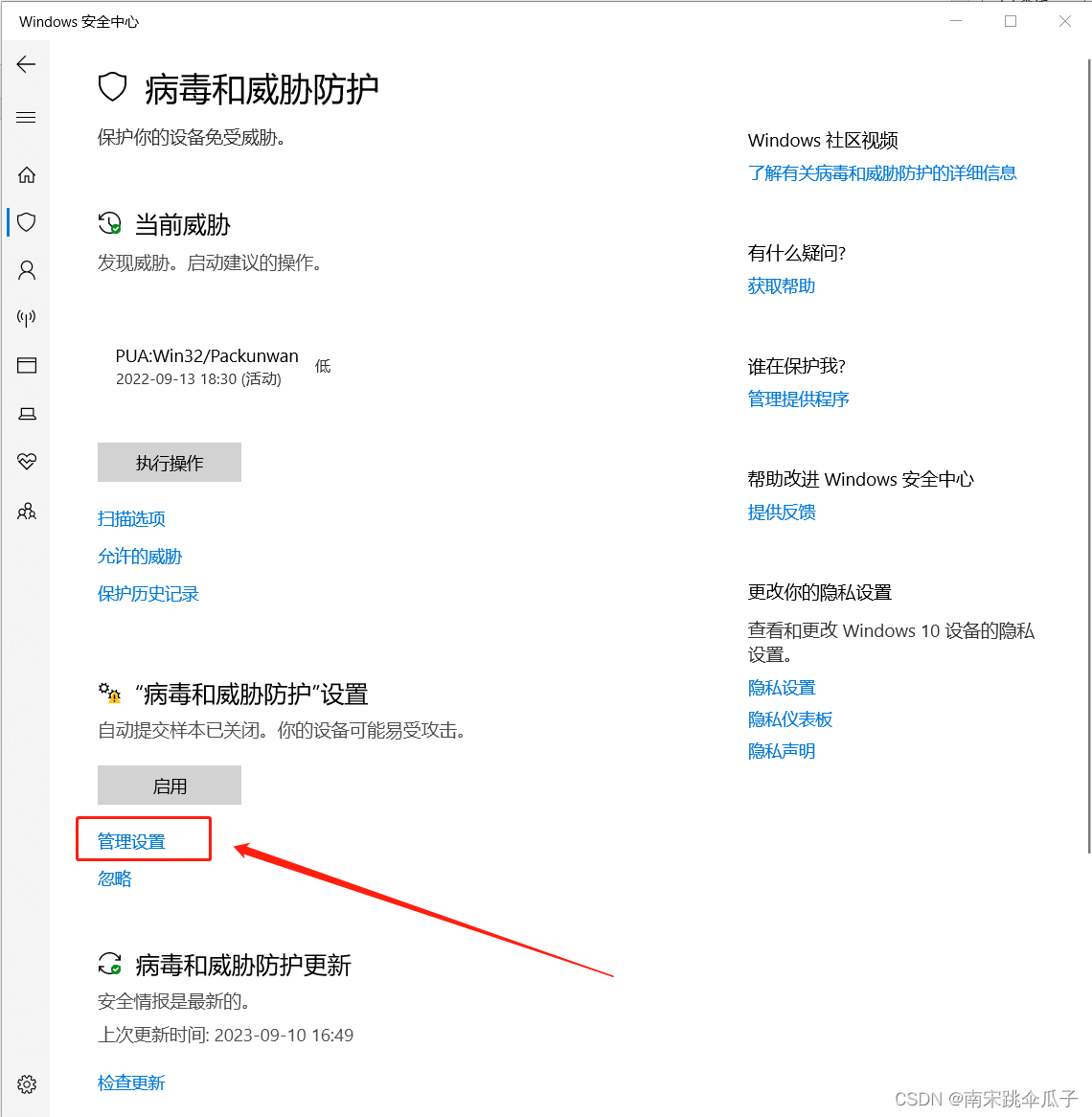

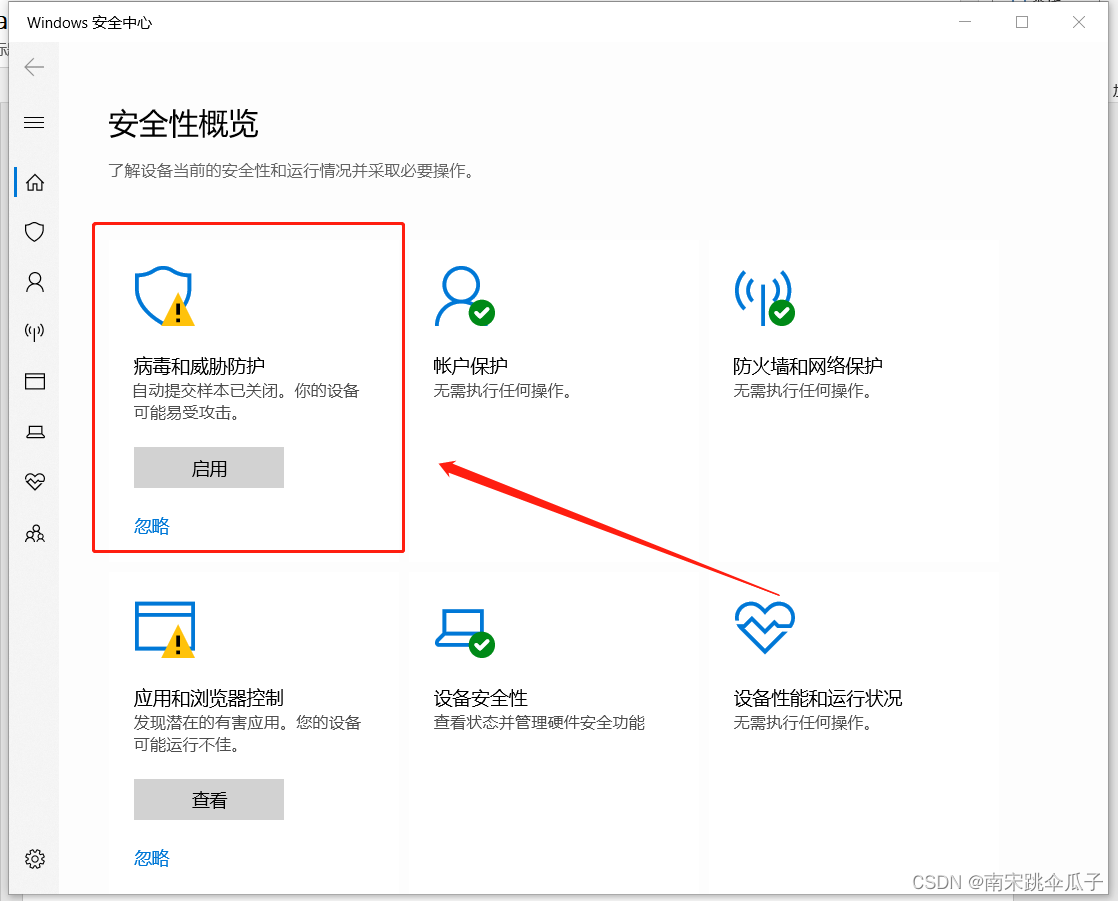

2.打开windows安全中心的病毒和危险防护设置

3.管理设置

4.关闭这两项

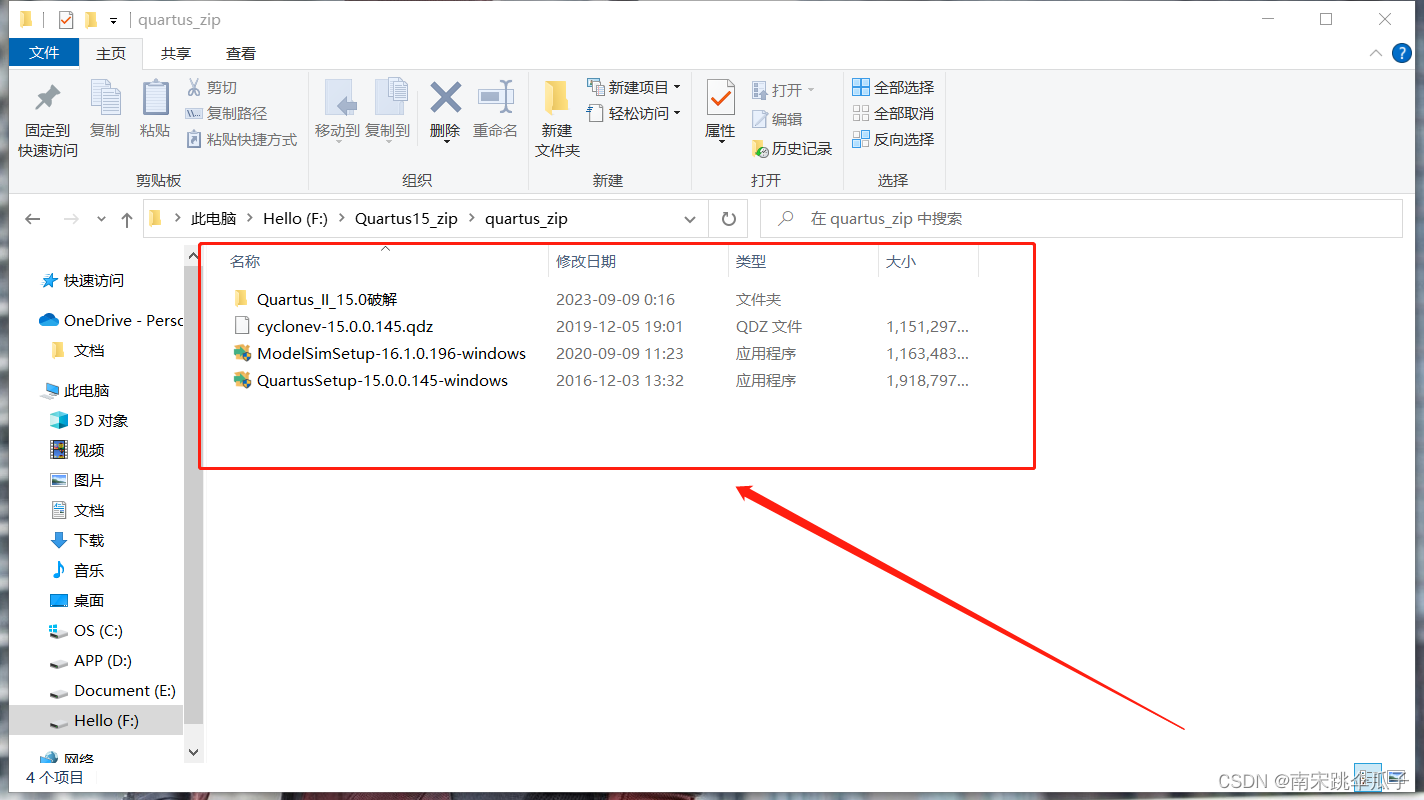

5.解压第一步的两个压缩包，并将解压后的内容放在同一个文件夹内，文件夹路径不能有中文和非法字符.

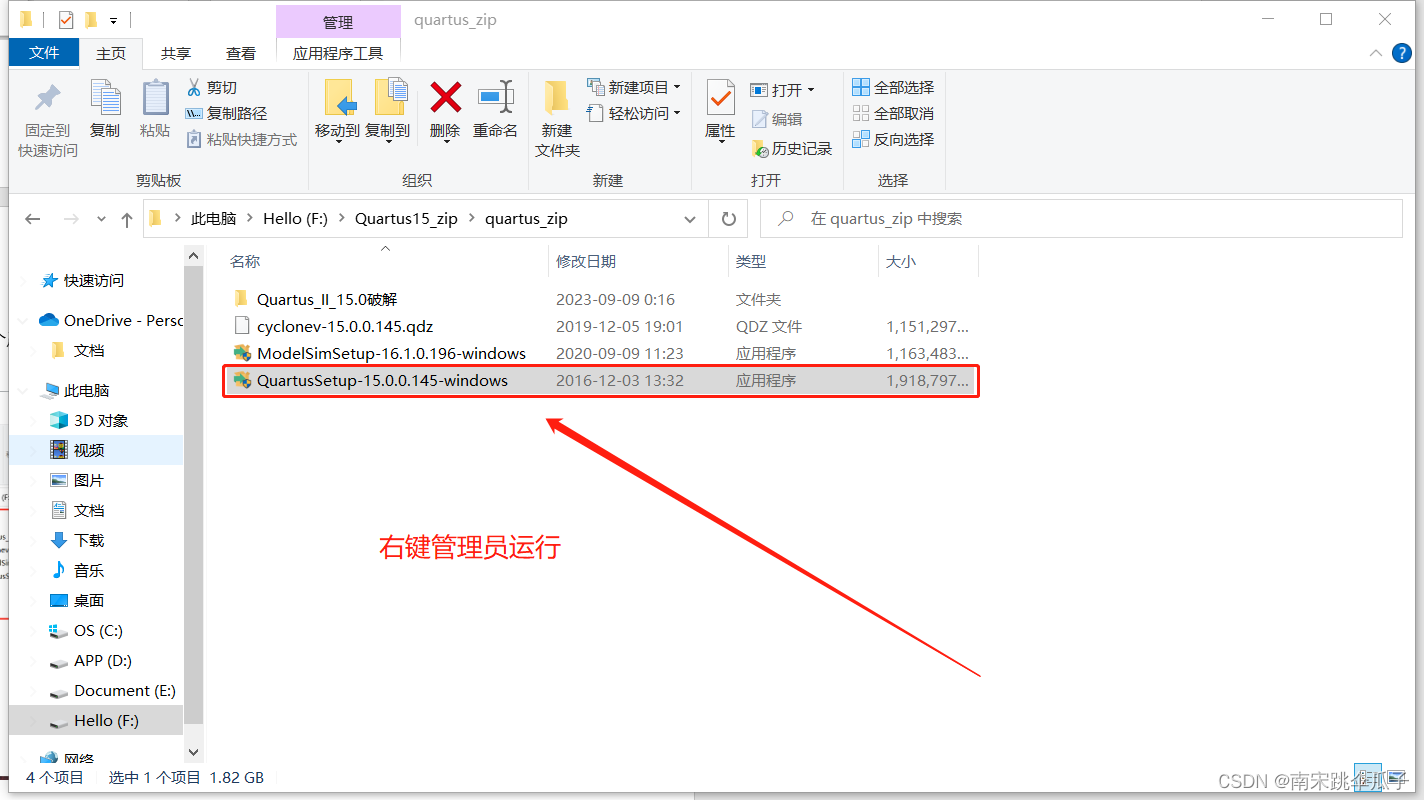

6.右键管理员运行QuartusSetup-15.0.0.145-windows

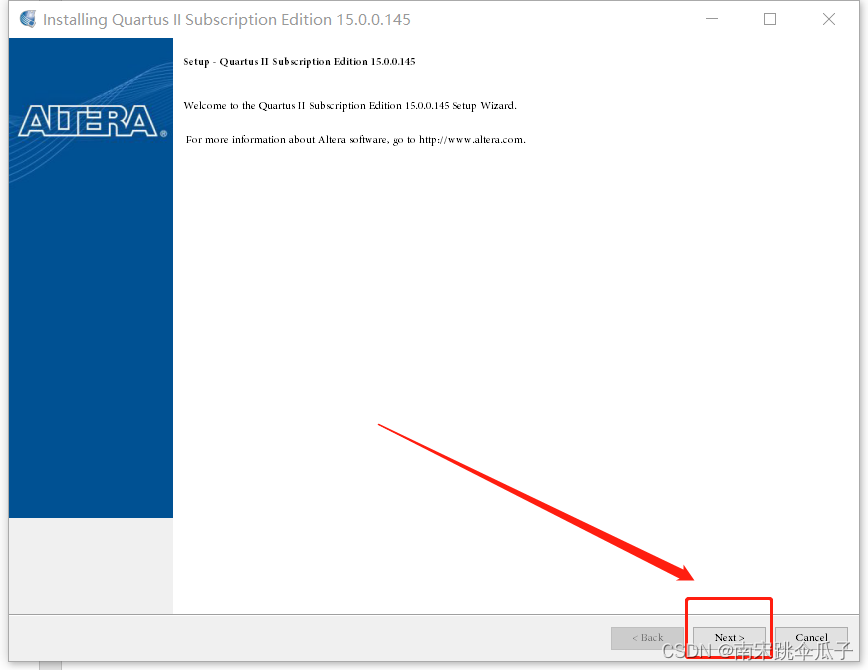

7.点击next

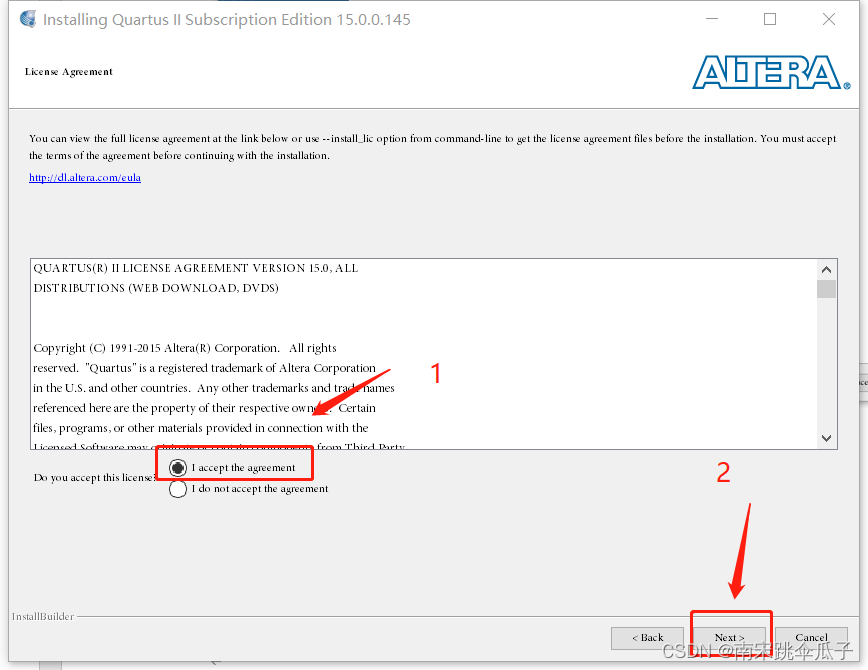

8.选择同意，next

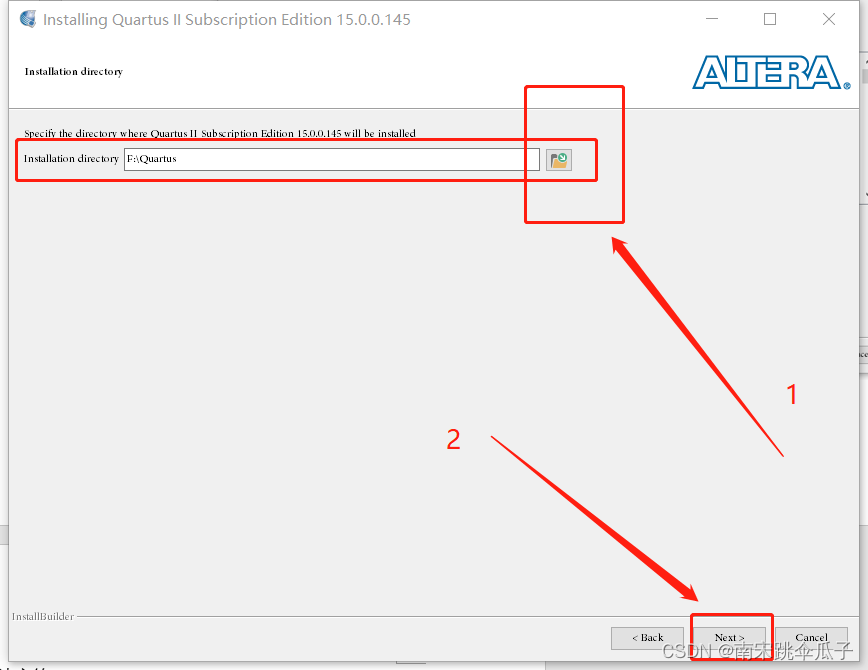

9.选择安装路径，路径不能有中文和非法字符，不要选C盘，记住此路径，next

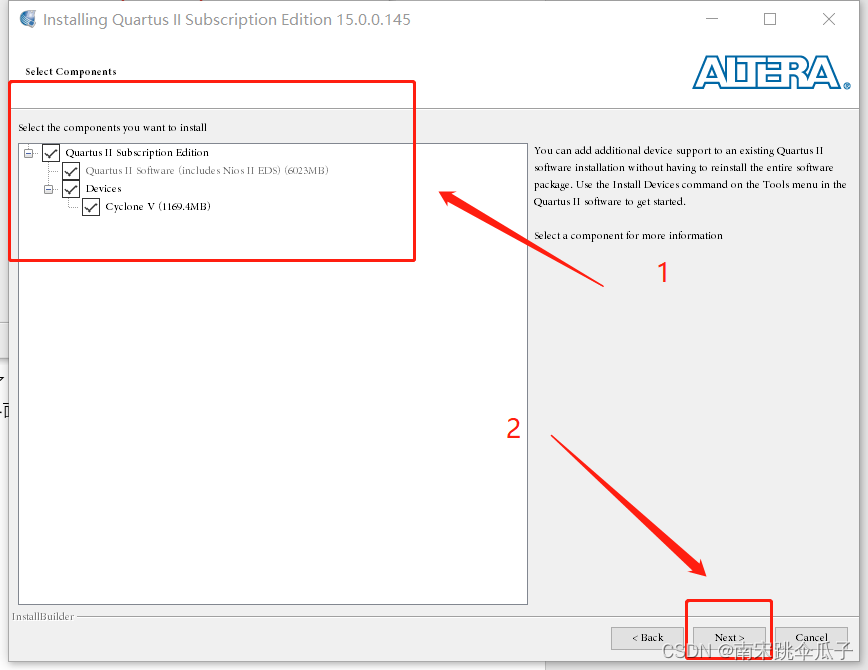

10.进入该界面，检查选项是否勾选上了Cyclone V（第五步完成的前提，即Cyclone V的芯片包与Quartus安装包同意路径，此界面才会出现Cyclone V的选项），若没勾选就自己勾选上，next

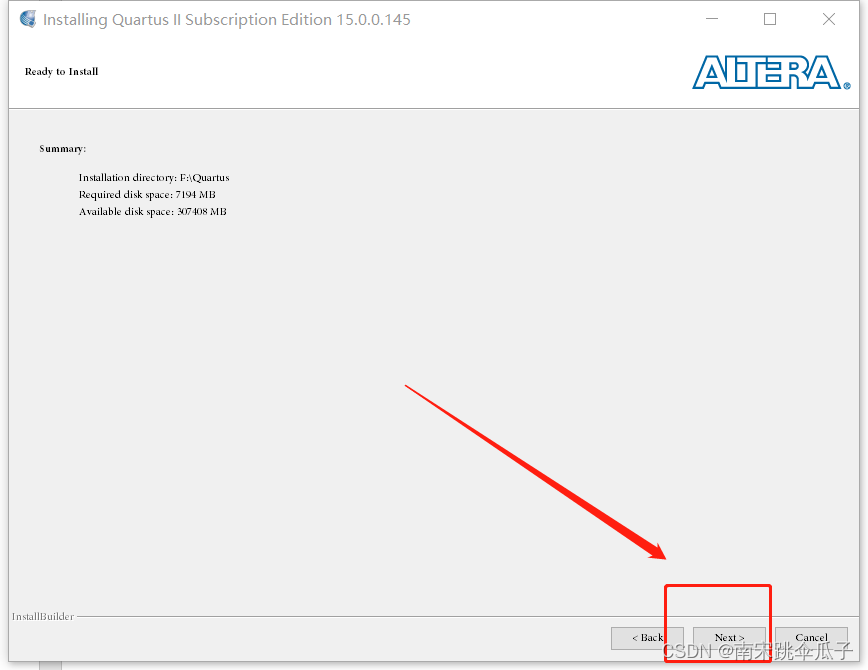

11.next

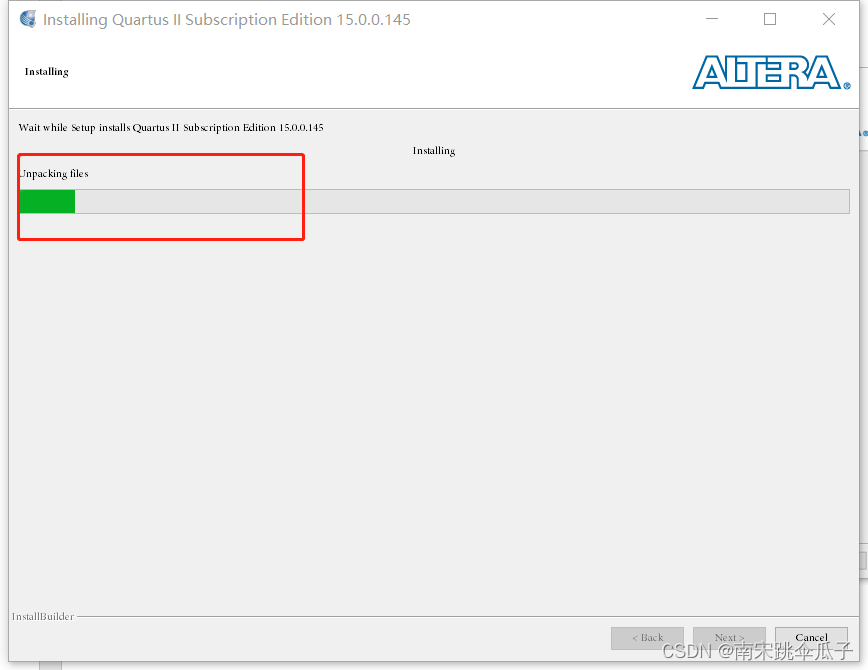

12.等待，安装进度条完成后，next

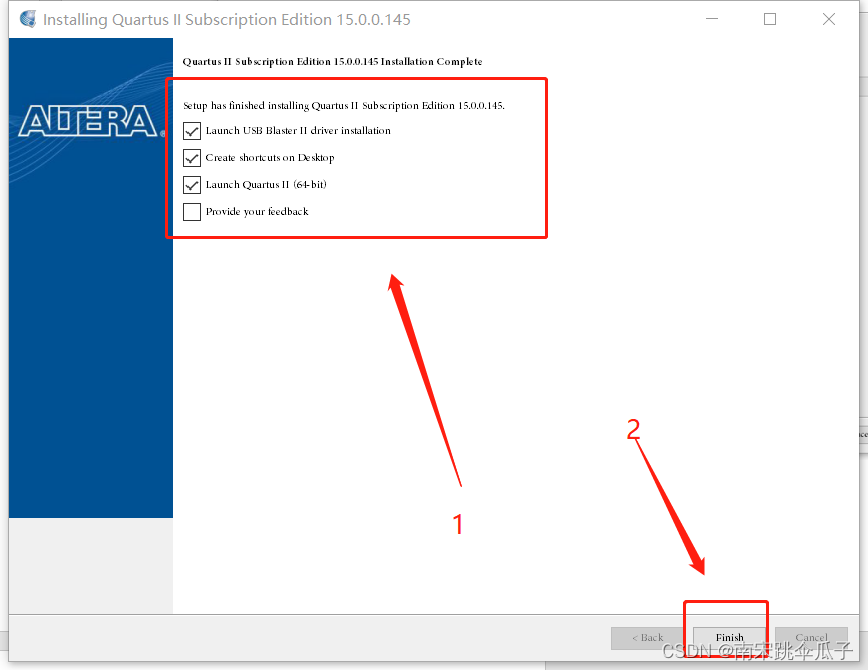

13.安装完成后的界面如下图所示，勾选上这三个然后finish。

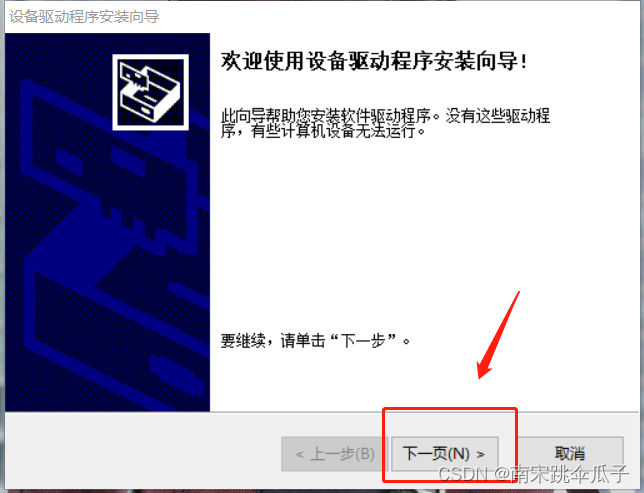

14.弹出此驱动安装界面，点击下一页

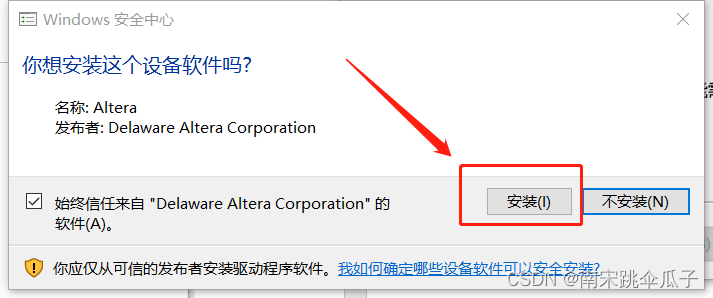

15.弹出这个，选择安装

16.状态为可以使用，然后点击完成。

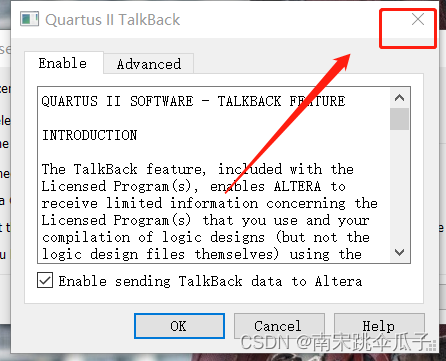

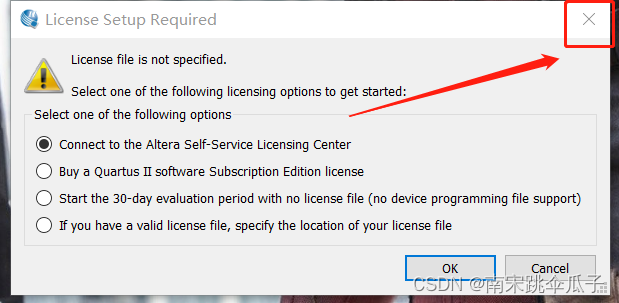

17.弹出这两个弹窗，直接叉掉

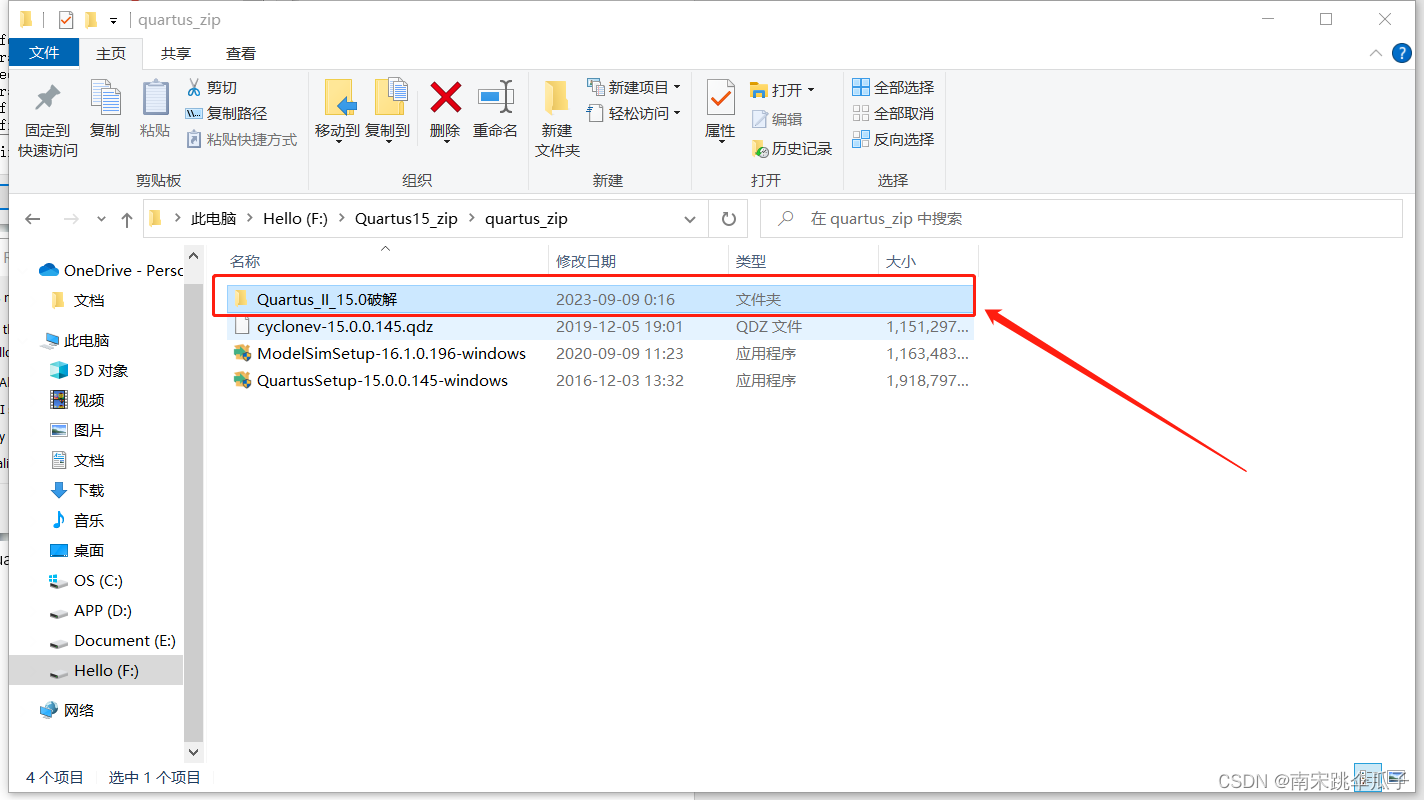

18.打开文件夹：Quartus_II_15.0XX

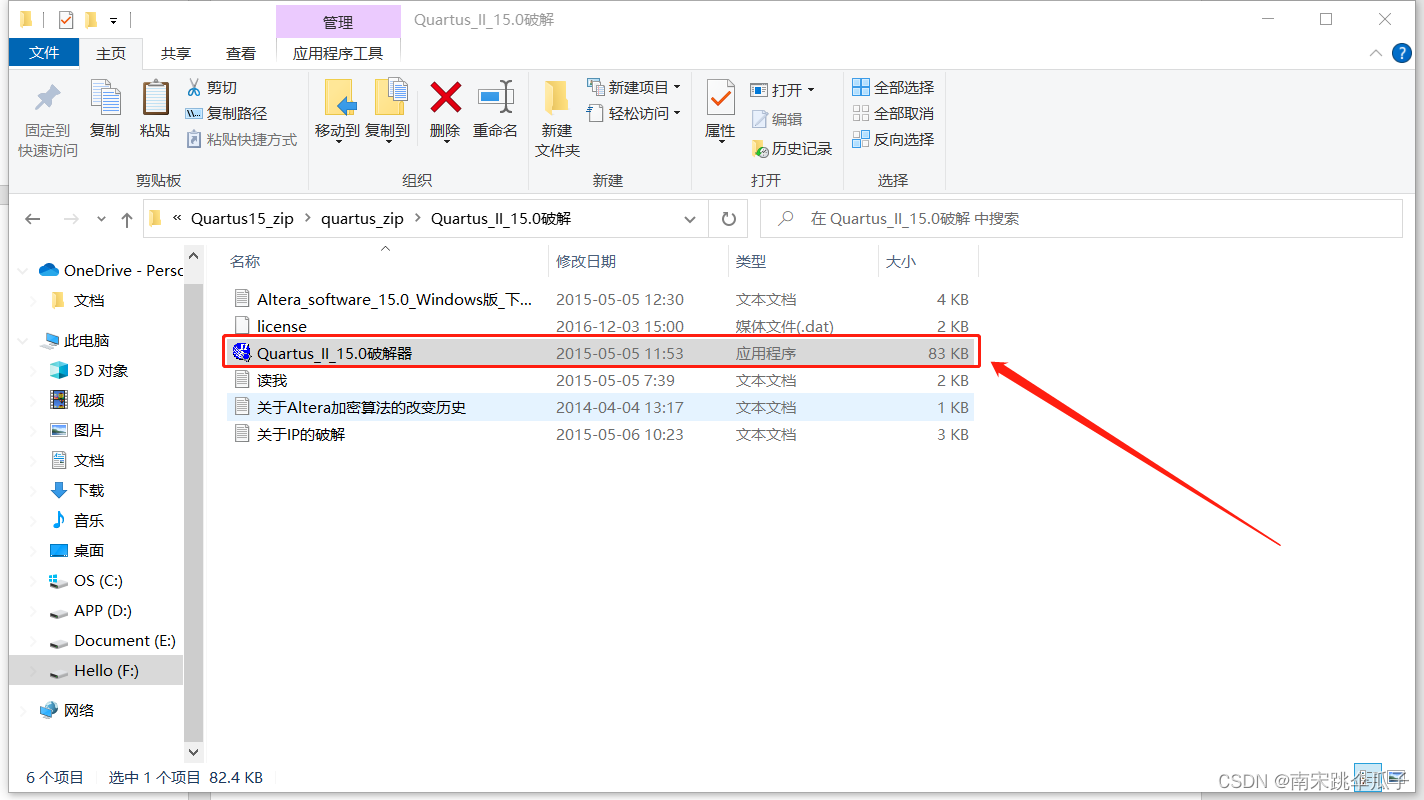

19.右键管理员运行：Quartus_II_15.0XXX

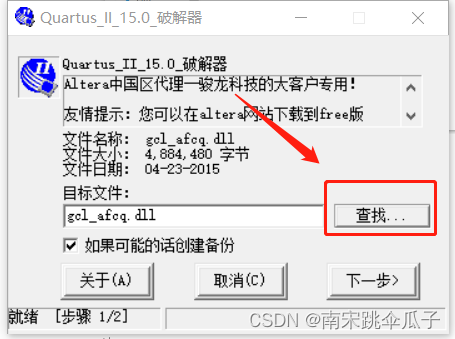

20.在软件中，点击查找

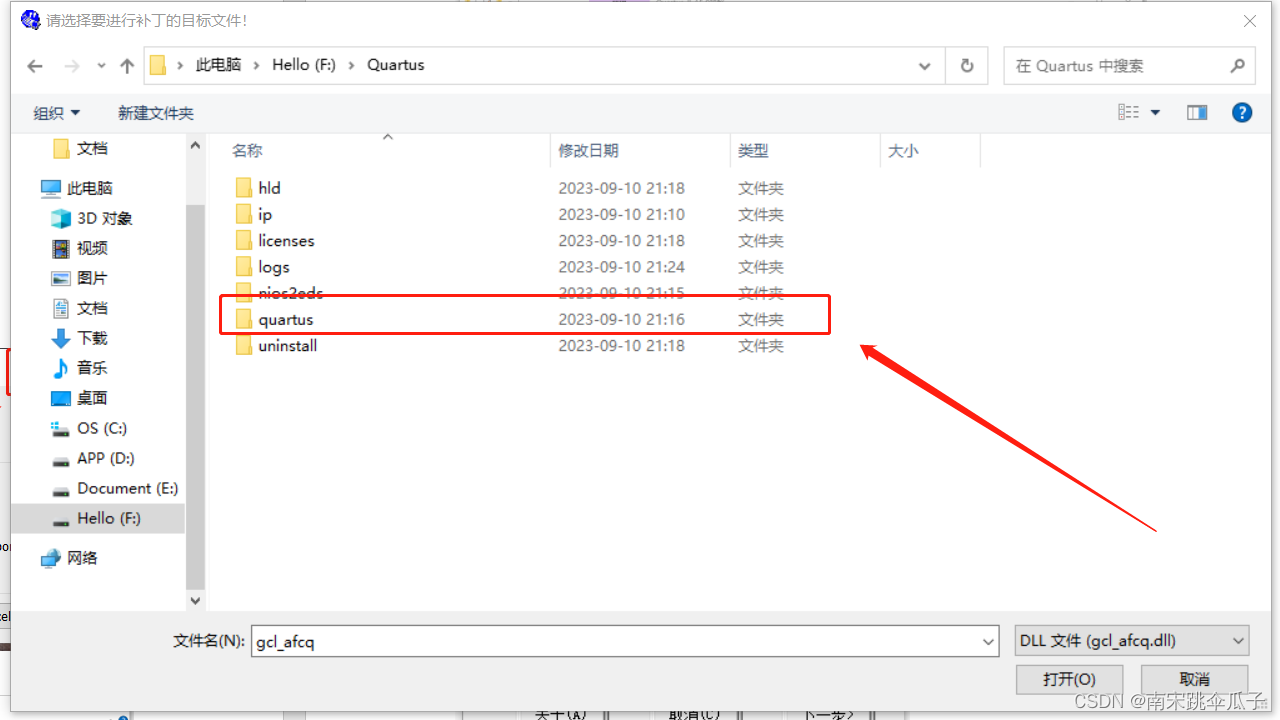

21.在第9步的路径中找到quartus文件夹，双击进入文件夹

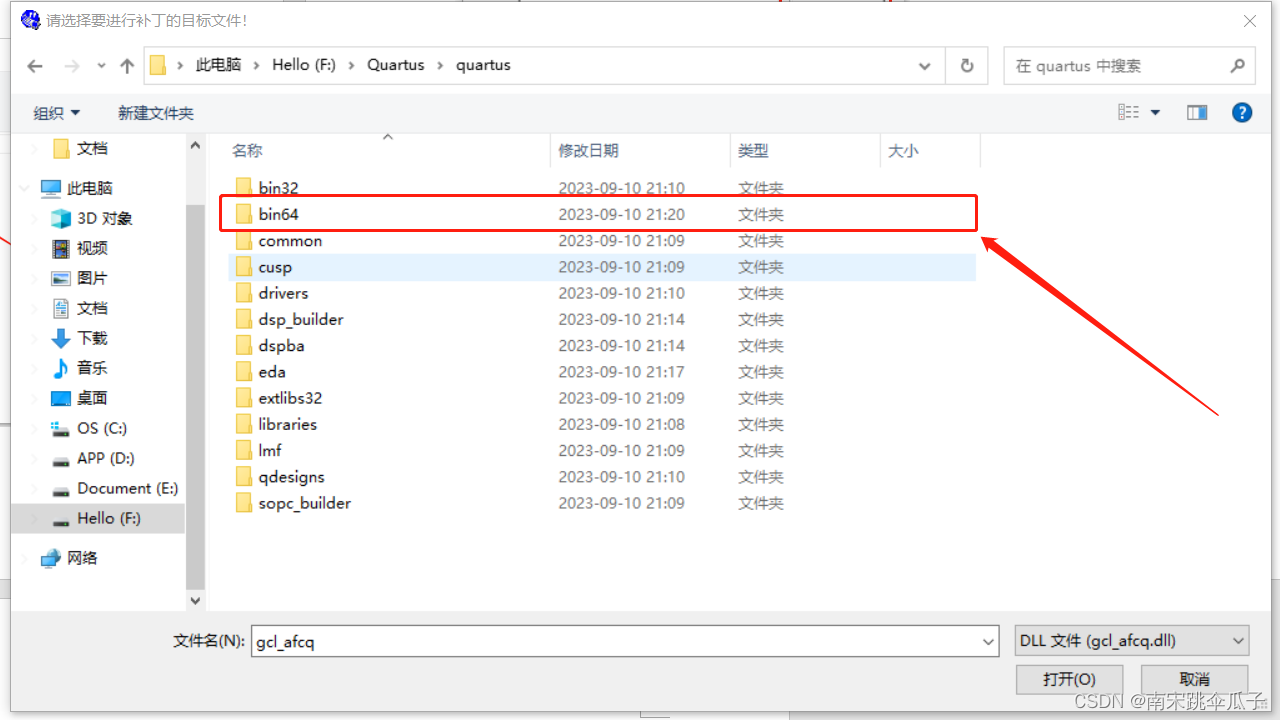

22.双击进入bin64文件夹

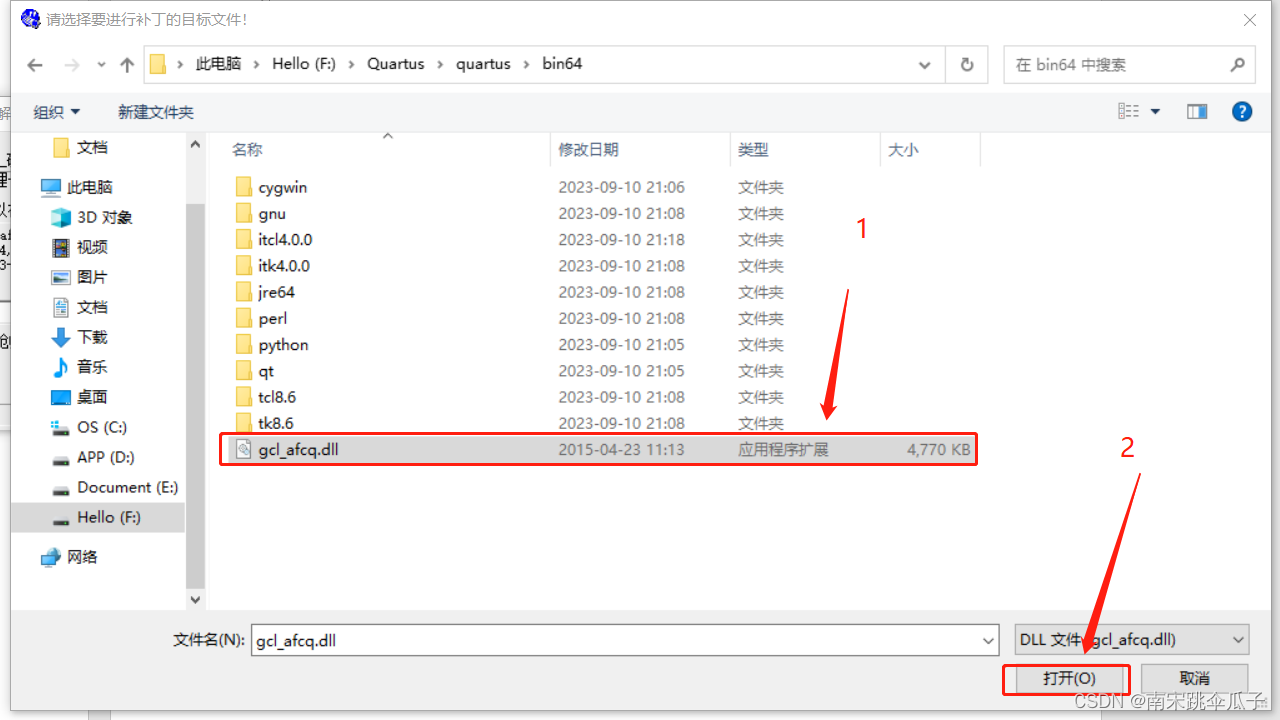

23.找到文件，选择然后打开

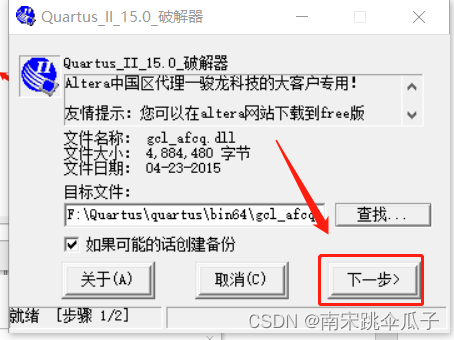

24．下一步，弹窗点击确定

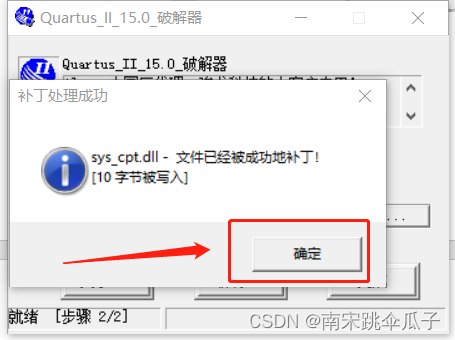

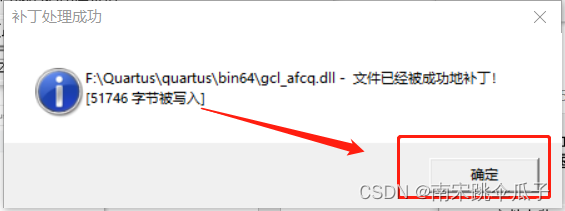

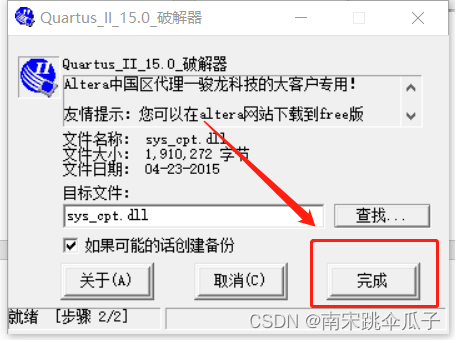

25.点击完成，成功补丁点击确定

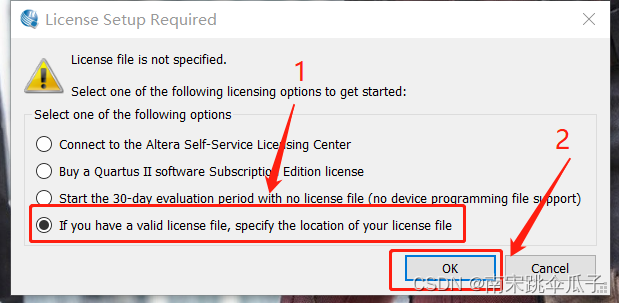

26. 双击打开桌面Quartus II 15.0 (64-bit)应用，弹窗选择If you have license…，然后OK

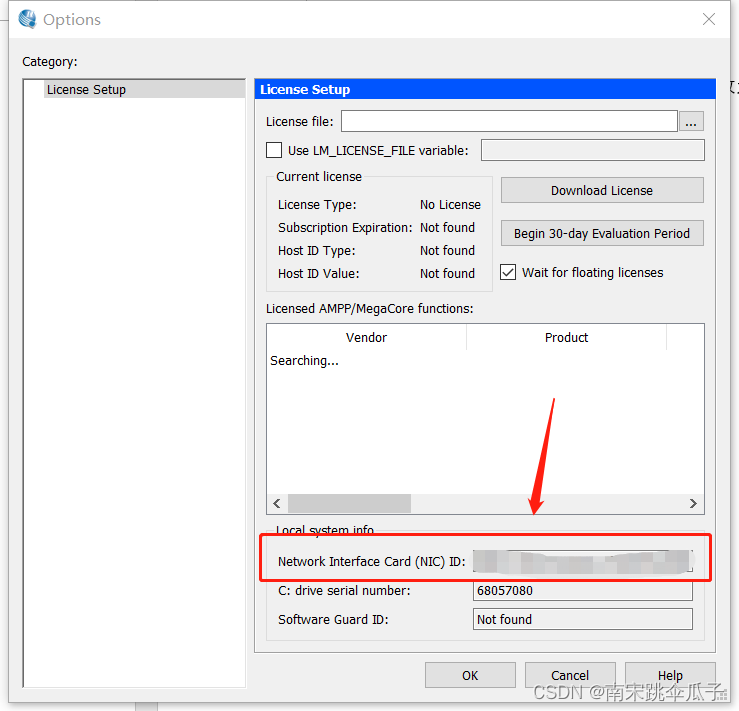

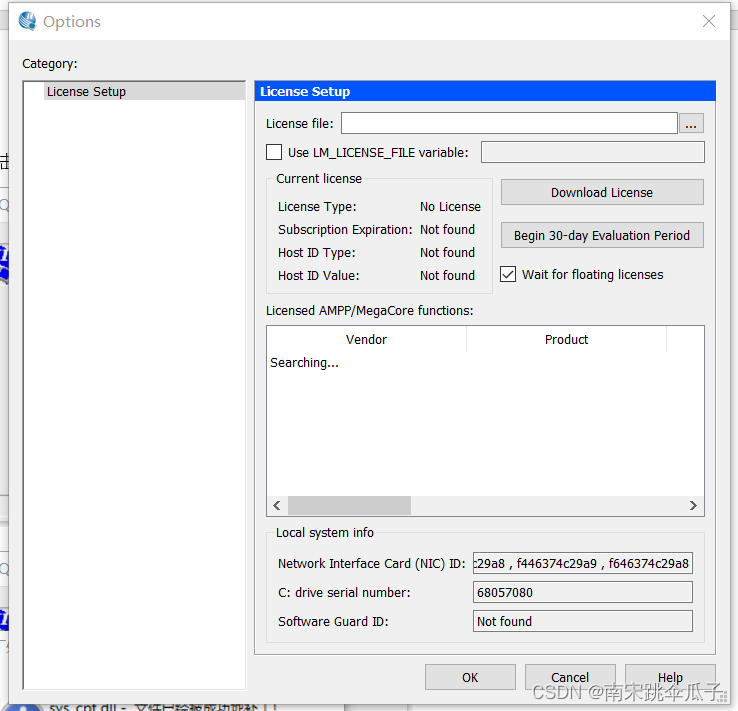

27.弹出此界面

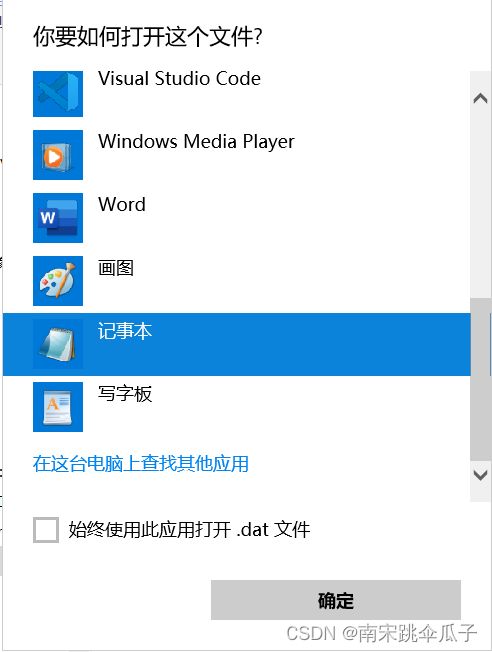

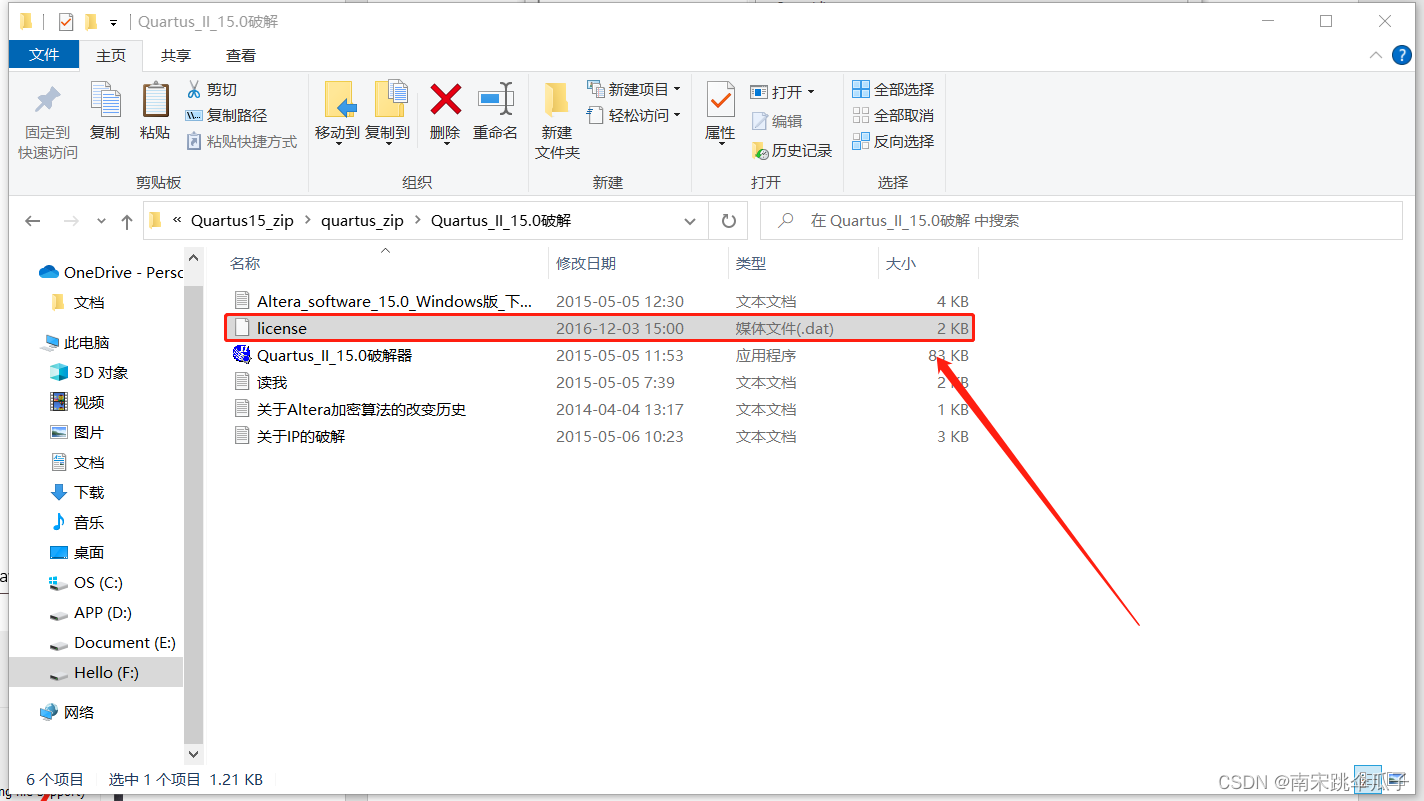

28.然后回到第19步文件夹内，双击打开lincense，用记事本打开

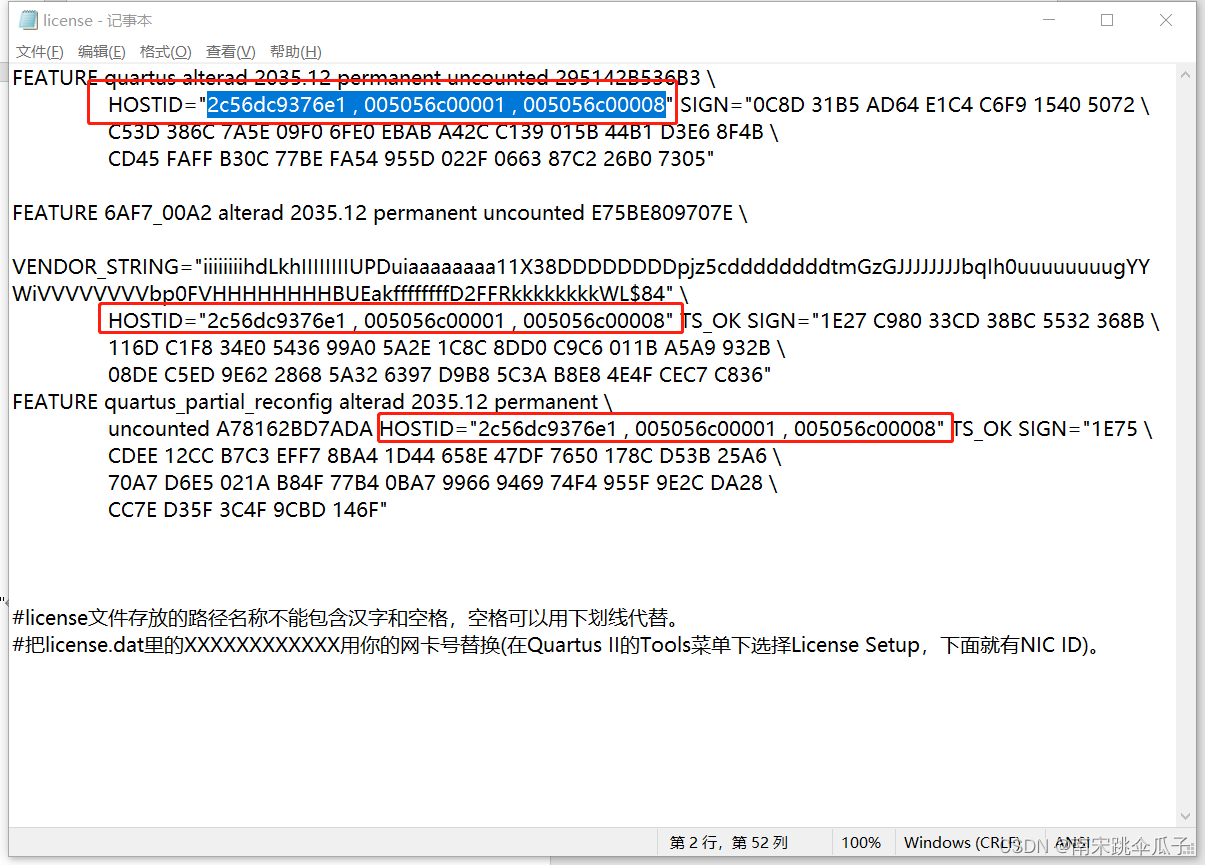

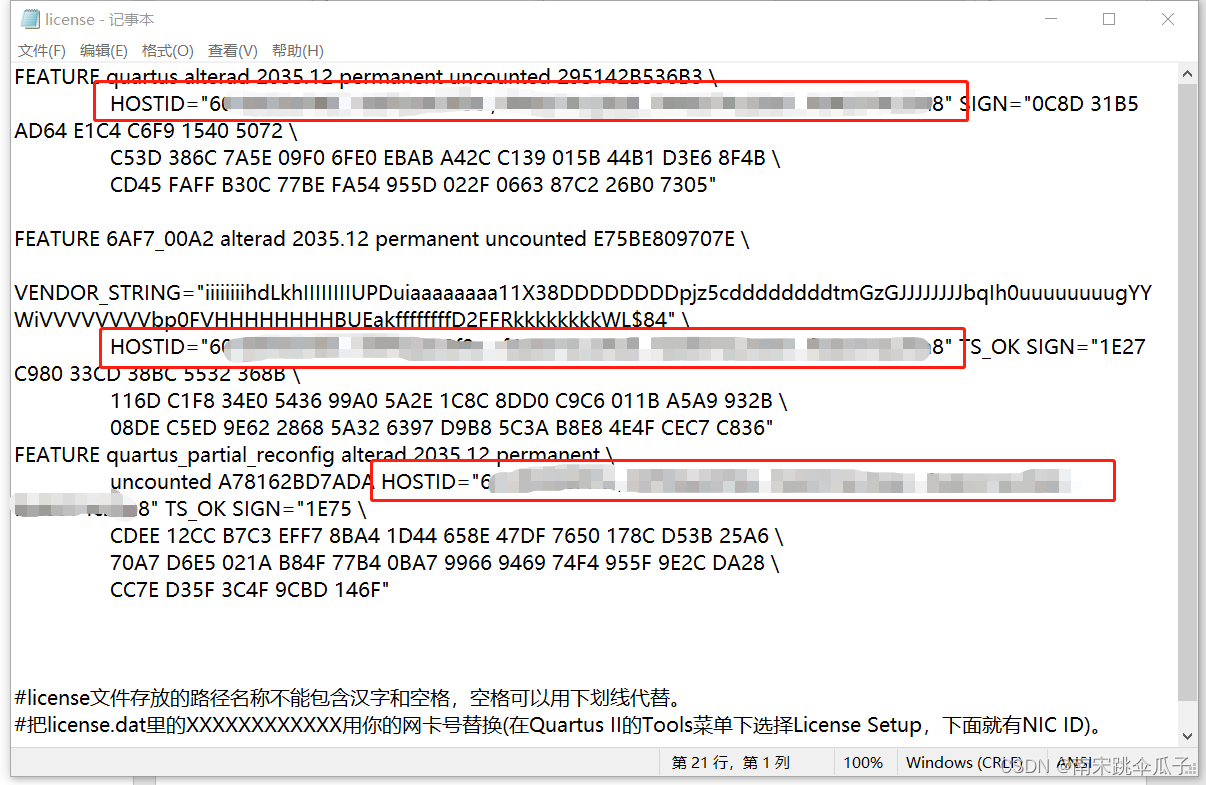

29.在此界面找到HOSTID= "XXXXXXX "

30.复制此界面的ID的第一个逗号前的ID号

31.将第29步HOSTID= "XXXXXXX "双引号内的内容更改为第30步复制的ID，更改完毕后保存

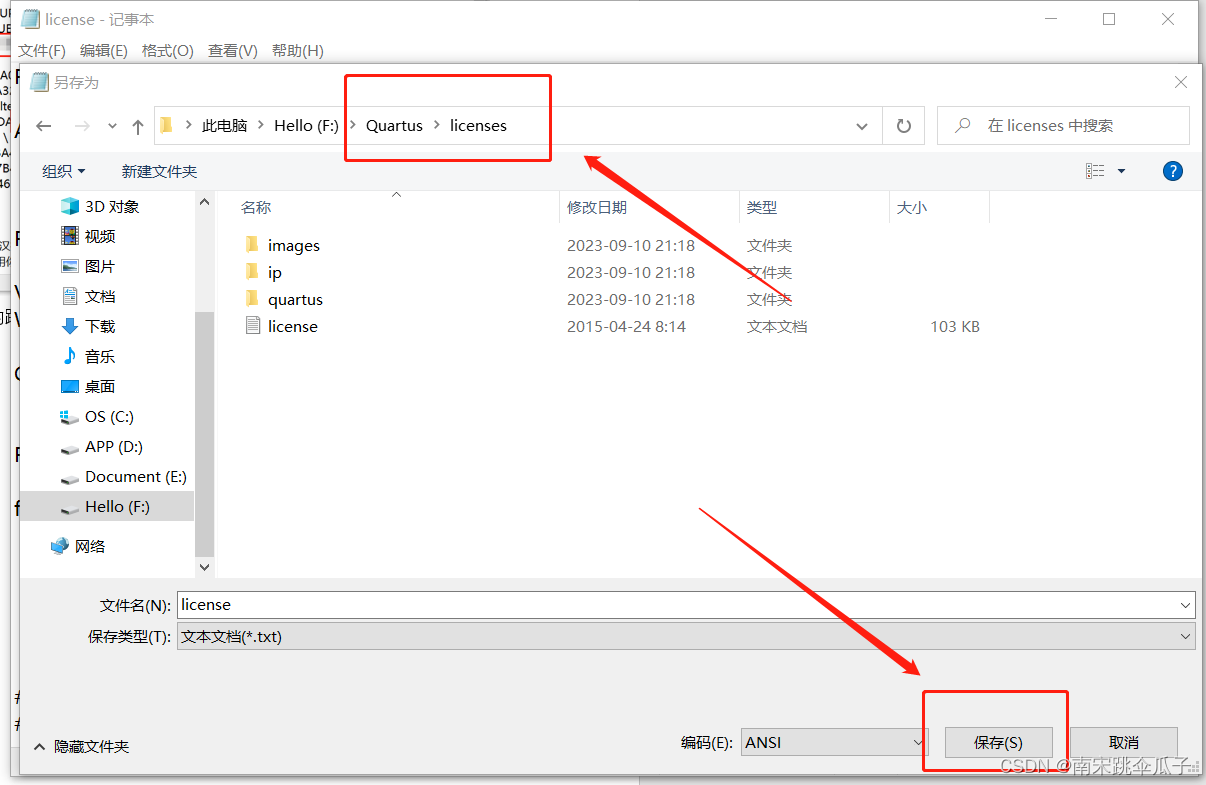

32. 然后另存为到第9步的路径中找到quartus文件夹中的licenses文件夹内

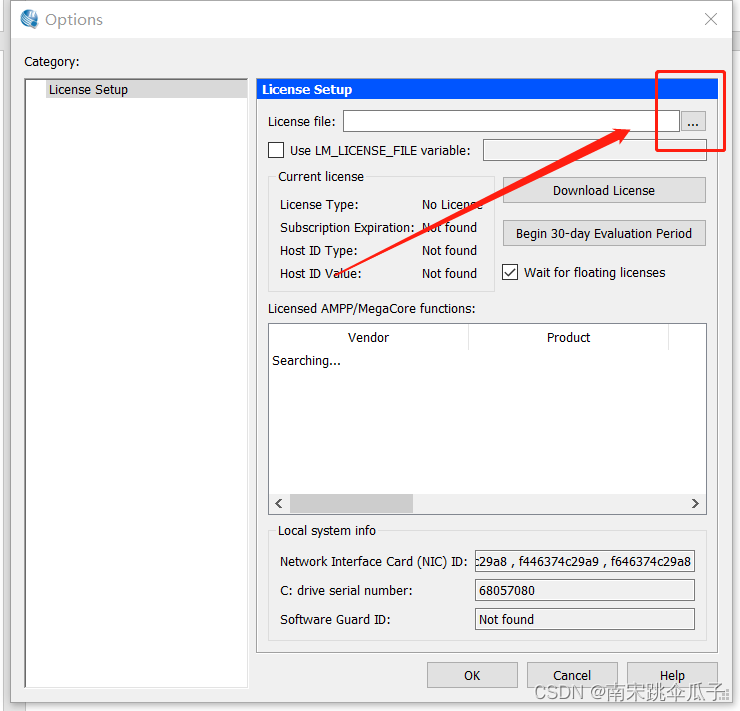

33.回到此界面点击这三个小点

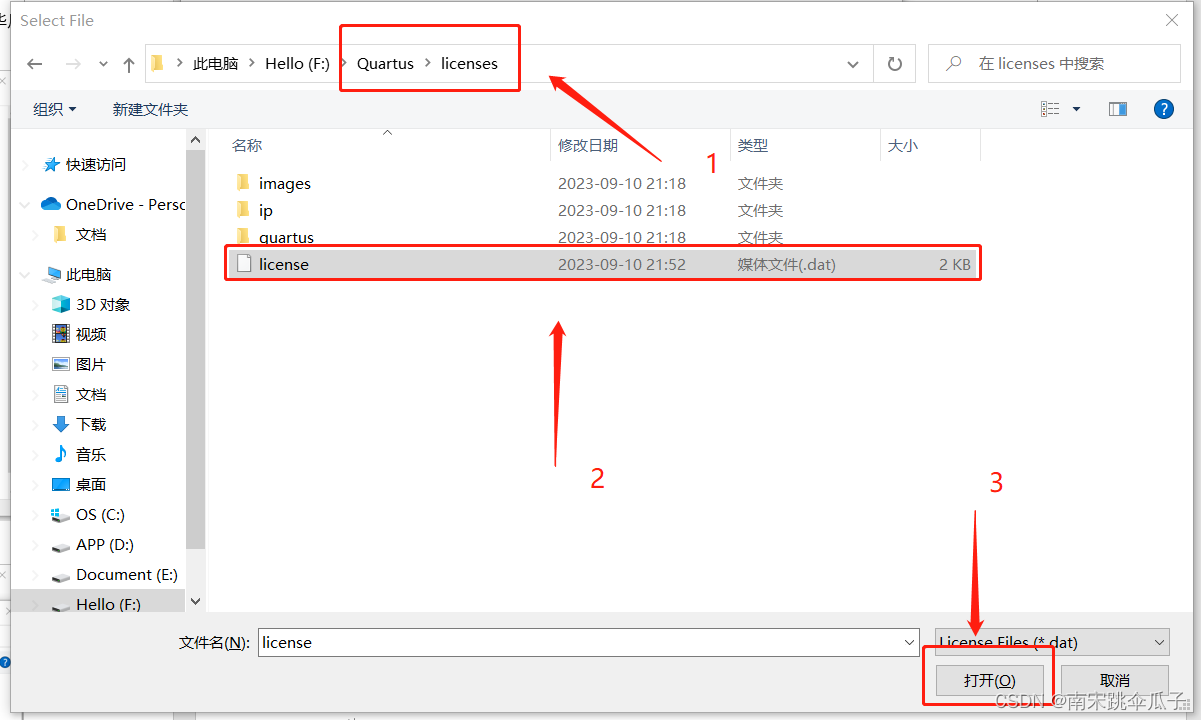

34.找回第32步另存为的文件，选择并打开

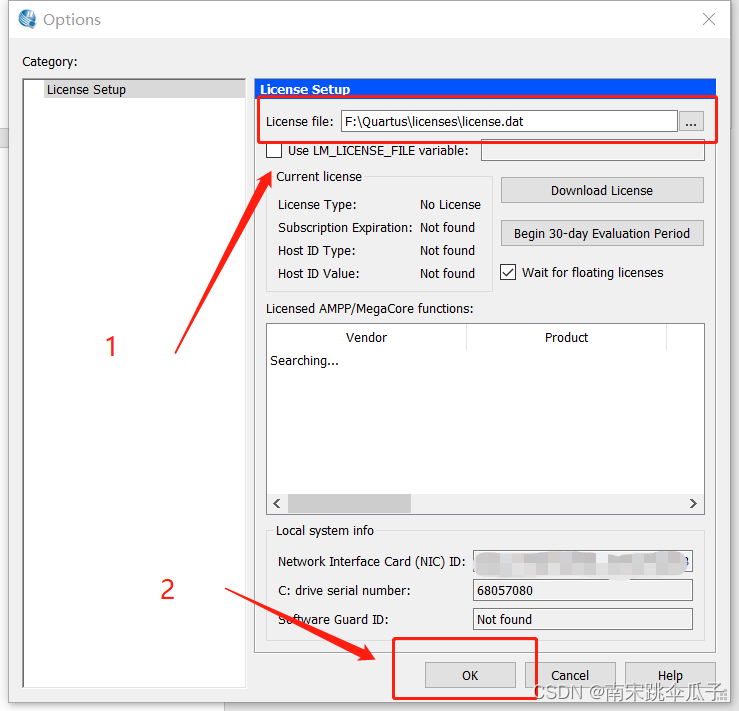

35.然后点击OK

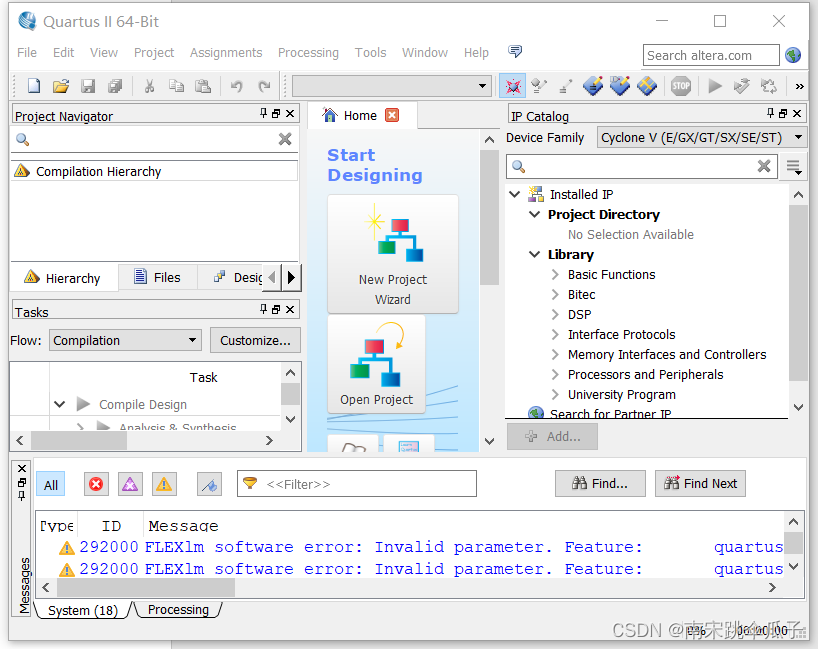

36.弹出软件界面即为Quartus安装完成

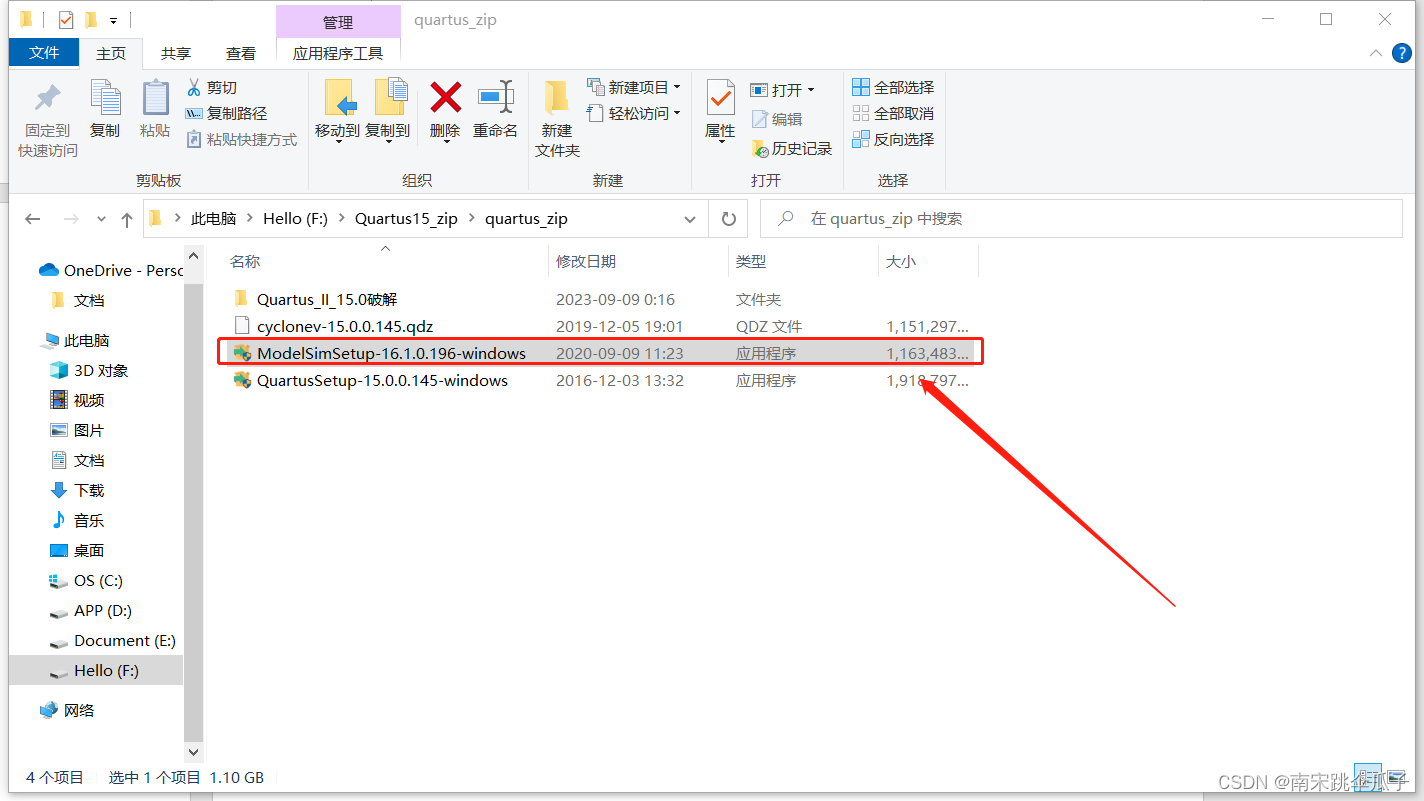

37.接下来安装Modelsim 回到解压文件的文件夹中，右键管理员运行ModelSimSetup-16.1.0.196-windows

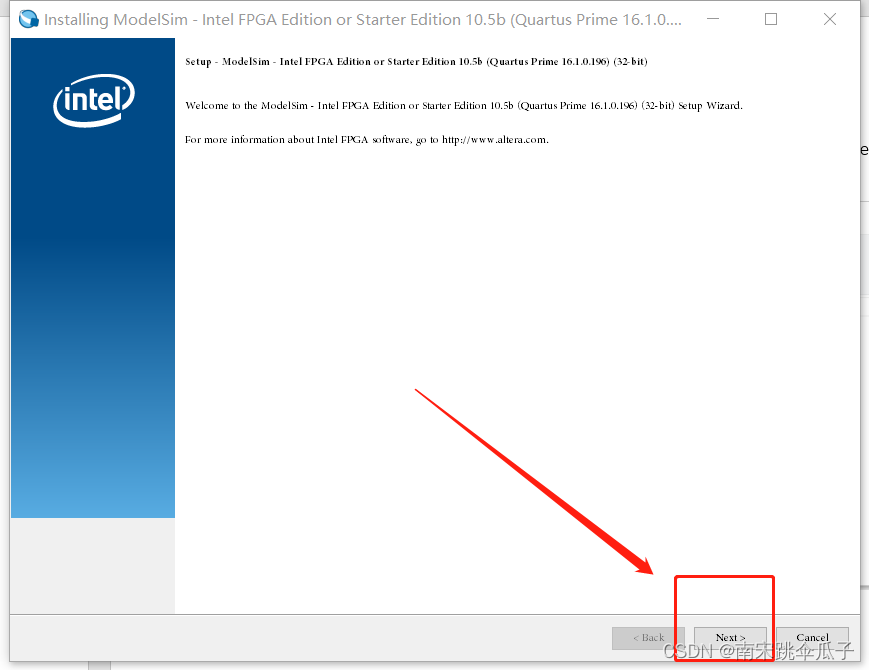

38.进入安装程序界面，next

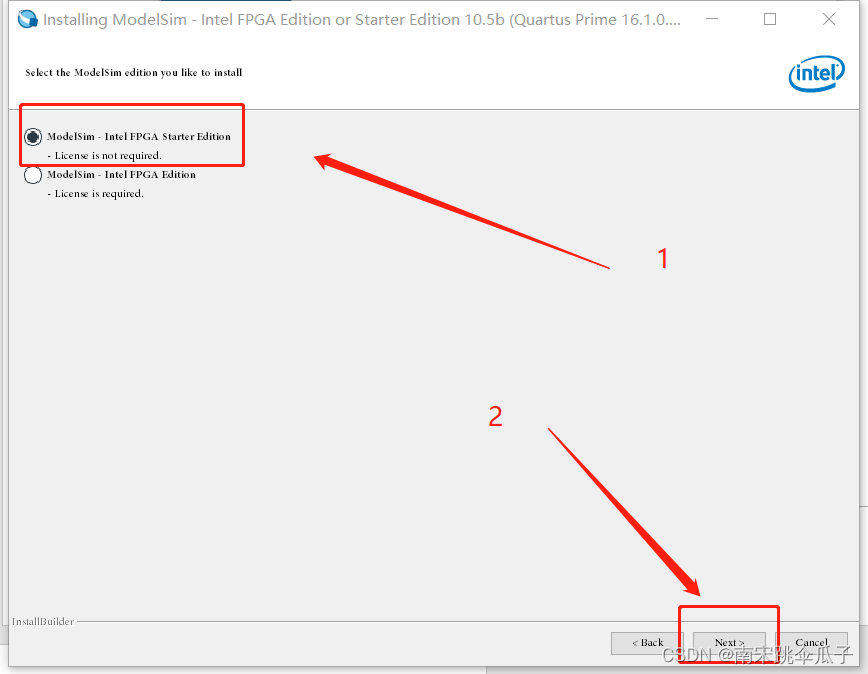

39.选择第一个，next

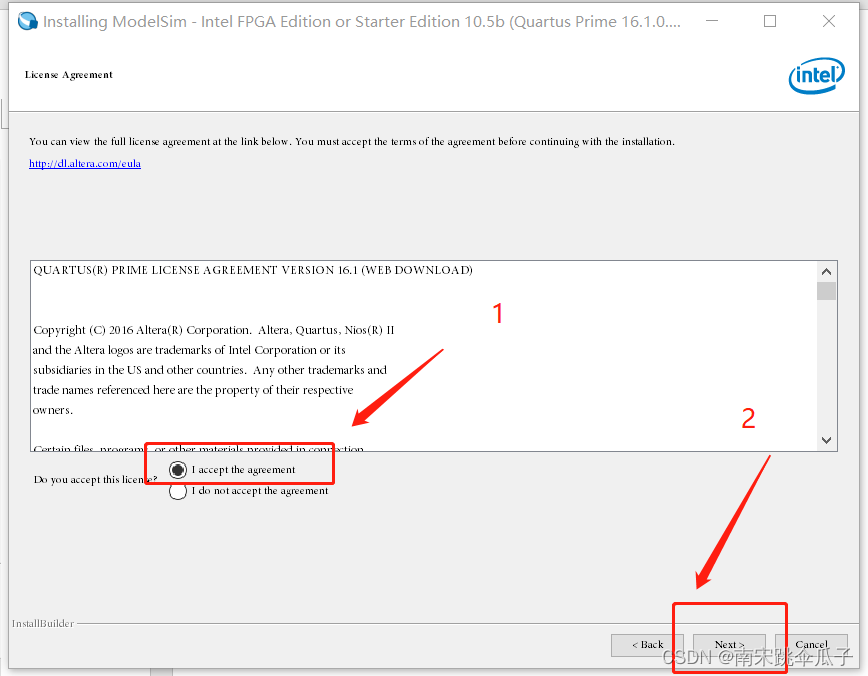

40.同意，next

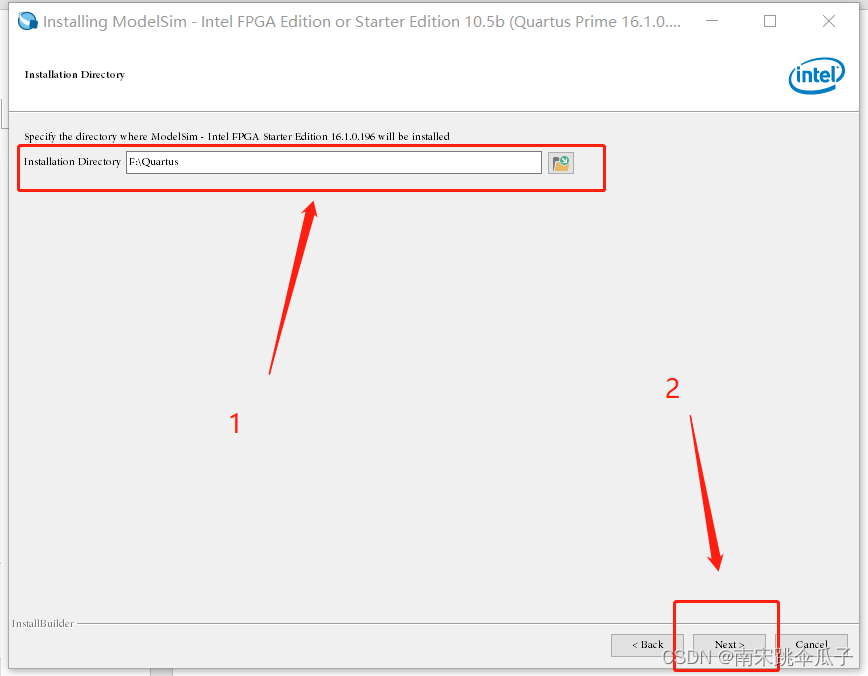

41.选择路径，与第9步的路径一致！next

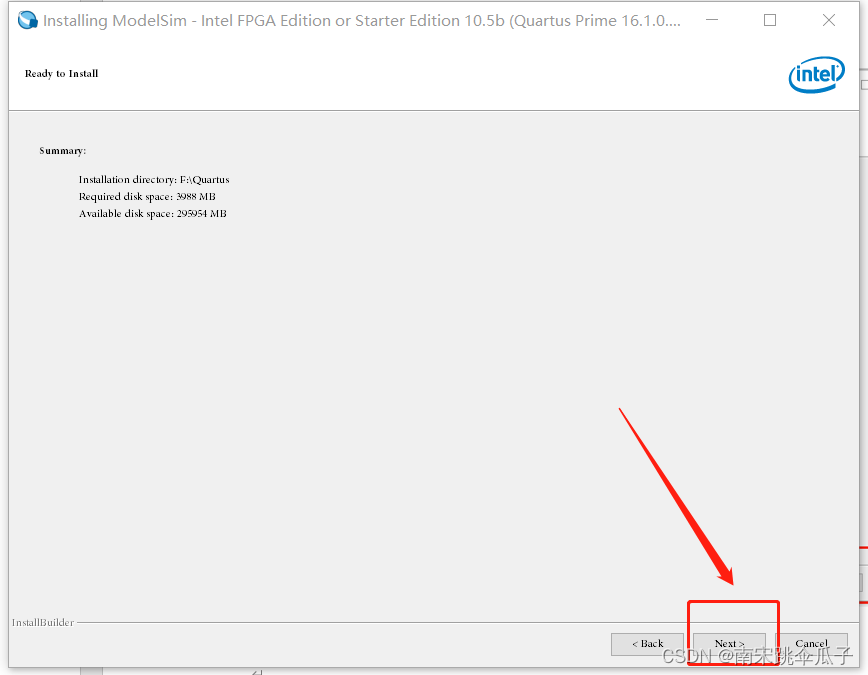

42.next

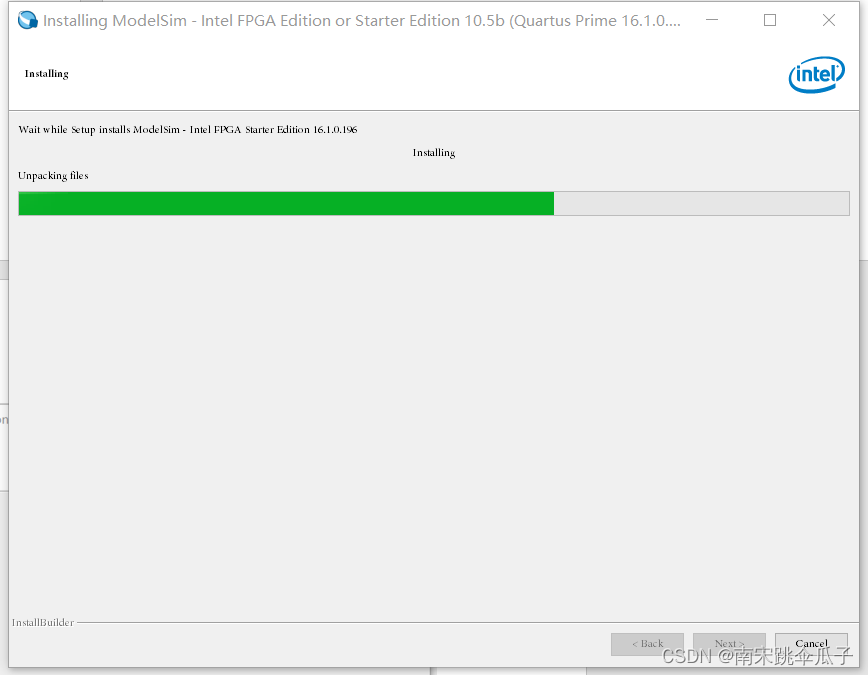

43.等待安装进度

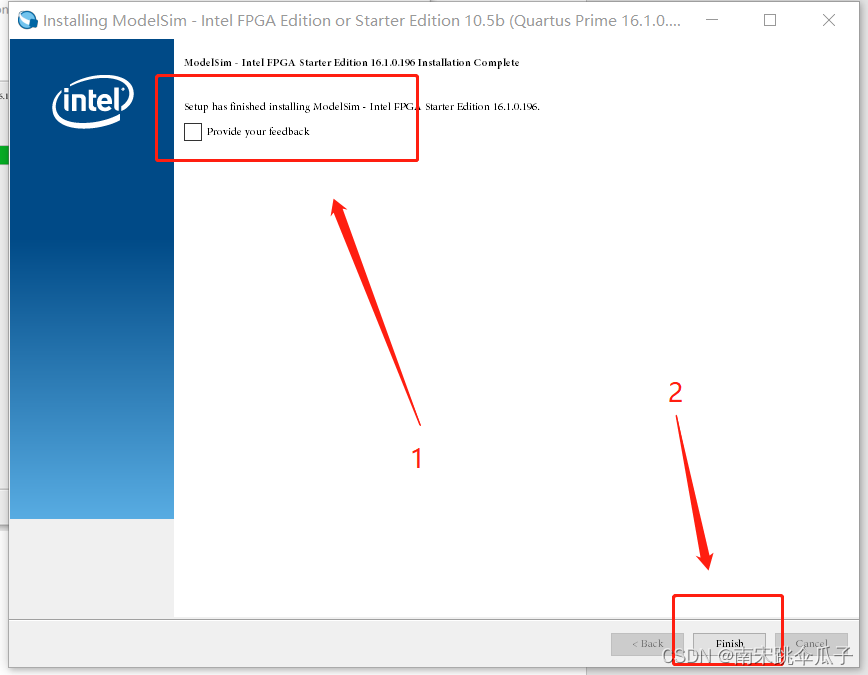

44.完成后，不要勾选，finish

45. Quartus II 15.0（Cyclone V器件库）与ModelSim 16.1全部安装完成。



2023年9月12日补档，Quartus与ModelSim的关联。

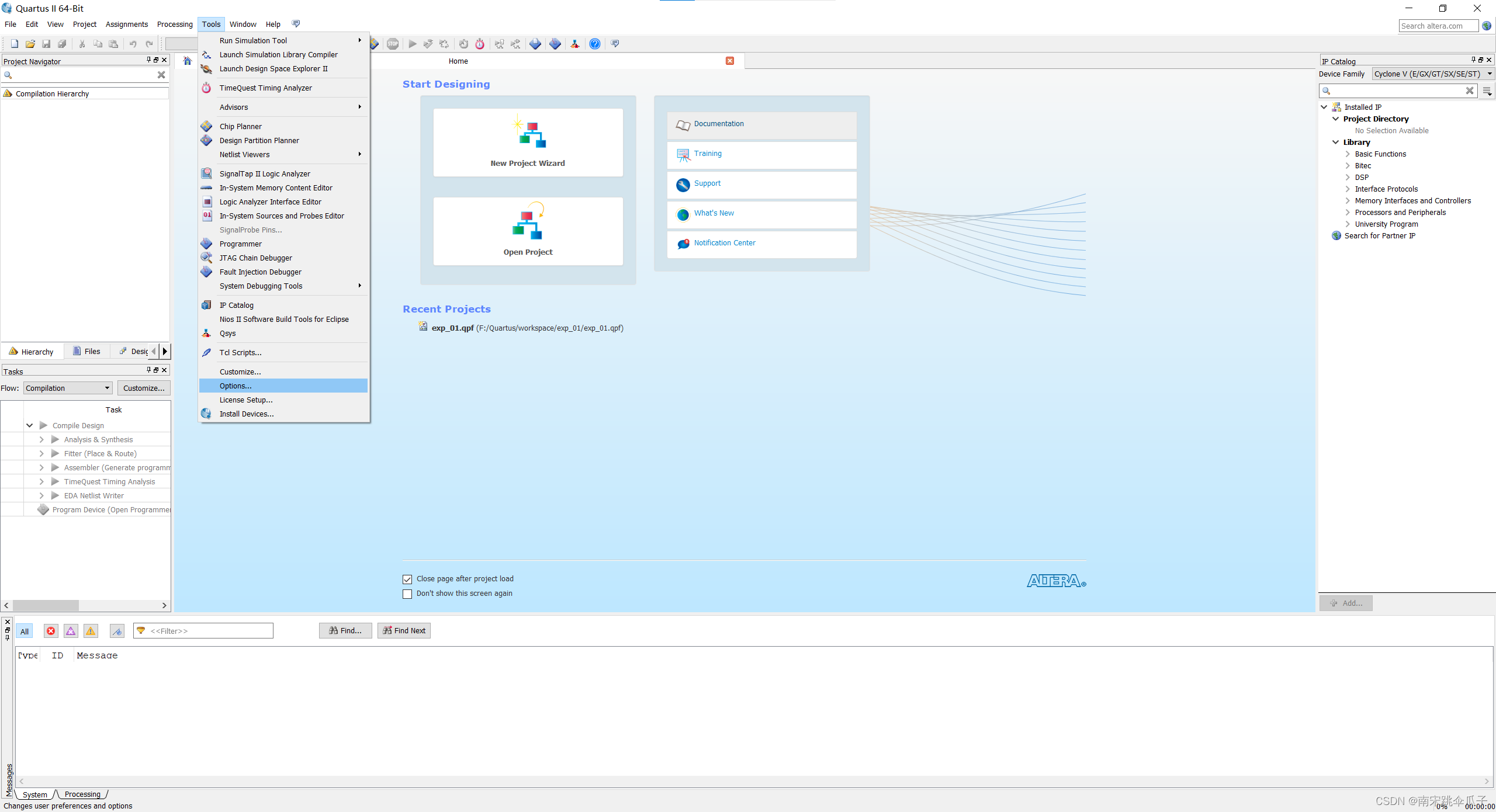

1.打开Quartus，左上角工具栏选择：Tools->Options...

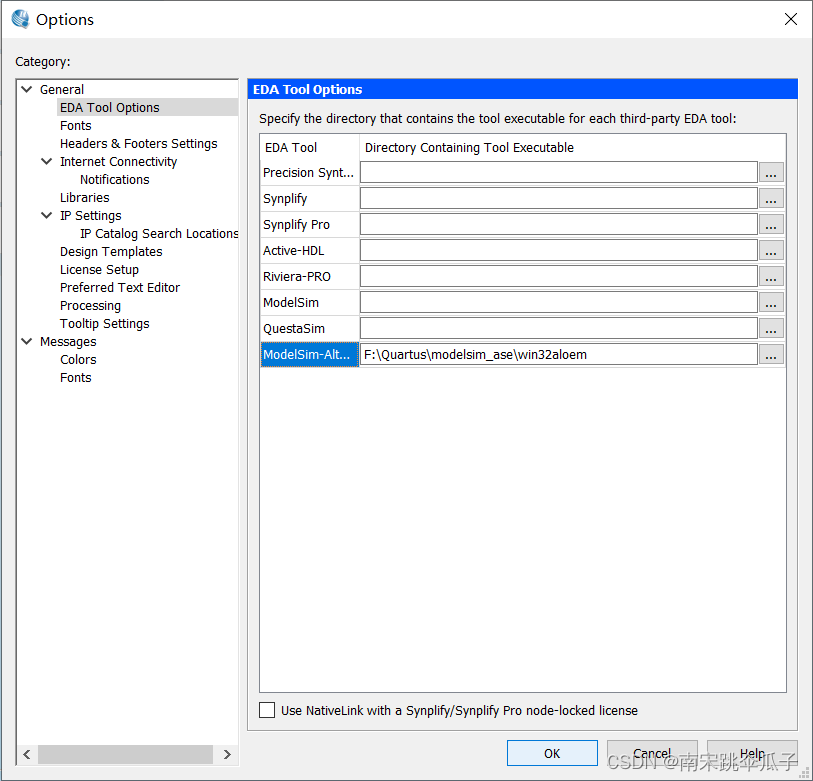

2.General->EDA Tool Options->ModelSim-Altera(最下面那行),点开右侧三个小点

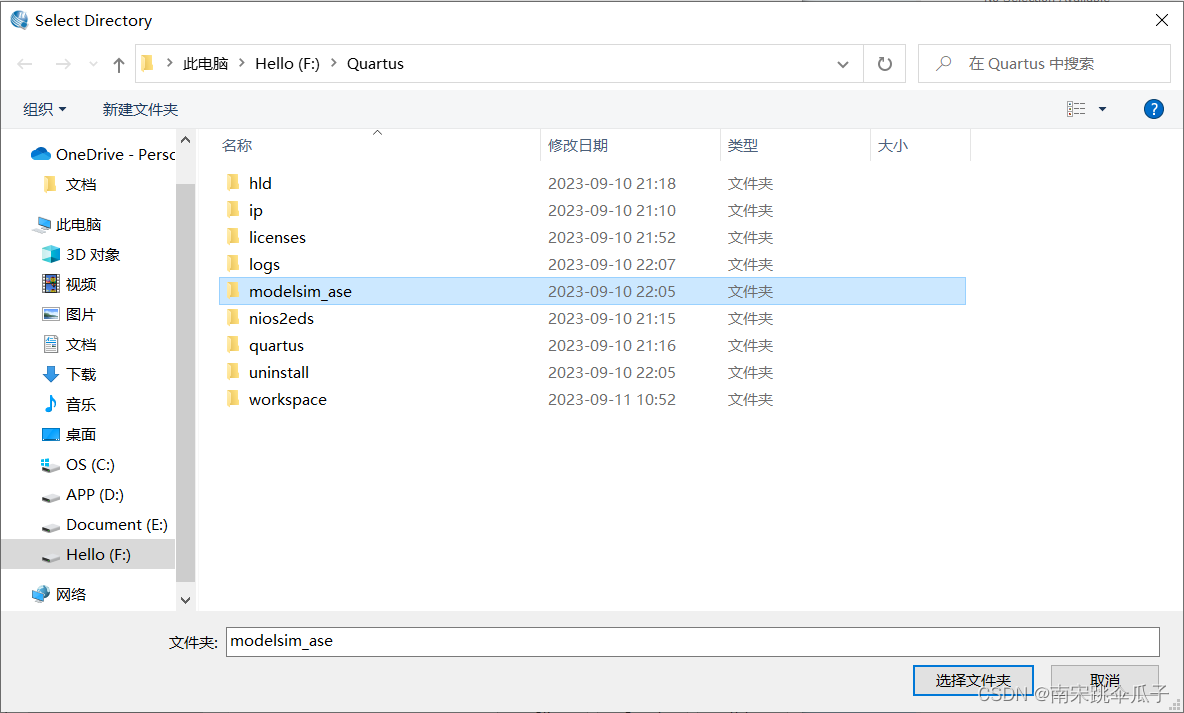

3.找到Quartus的安装路径，双击打开modelsim_ase文件夹

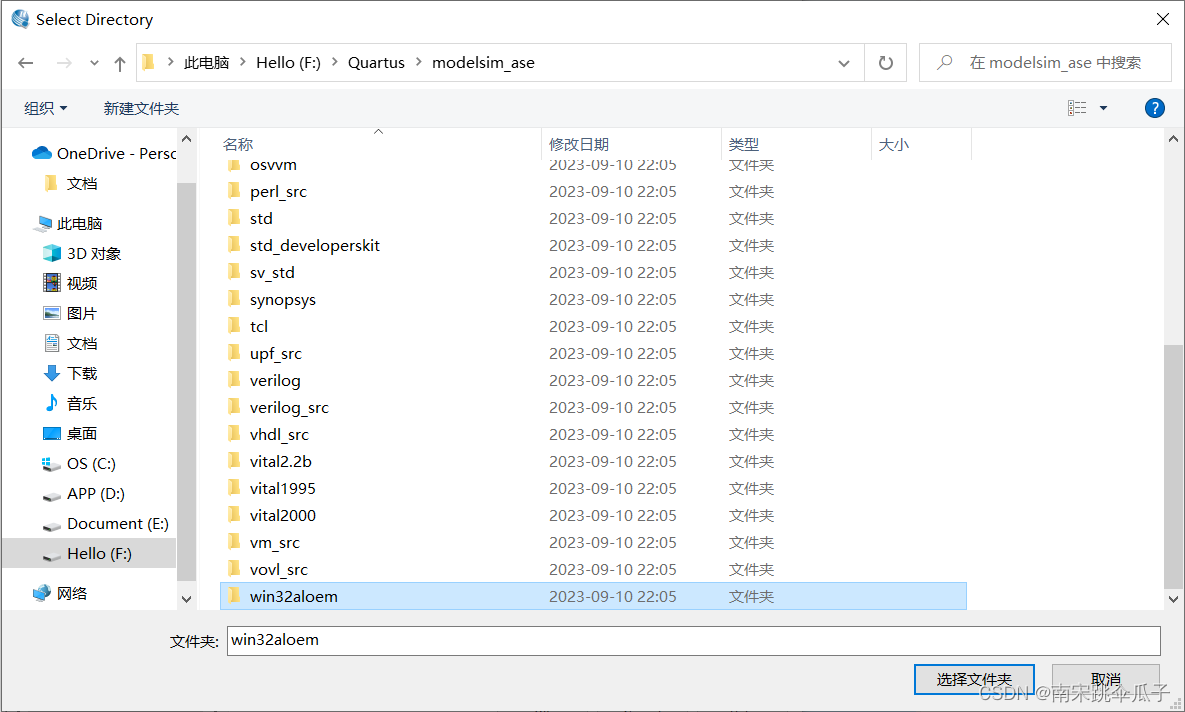

4.下滑找到win32aloem该文件并选中，然后单击选择文件夹

5.第2步界面ModelSim-Altera(最下面那行)出现第4步选择的路径后，点击OK

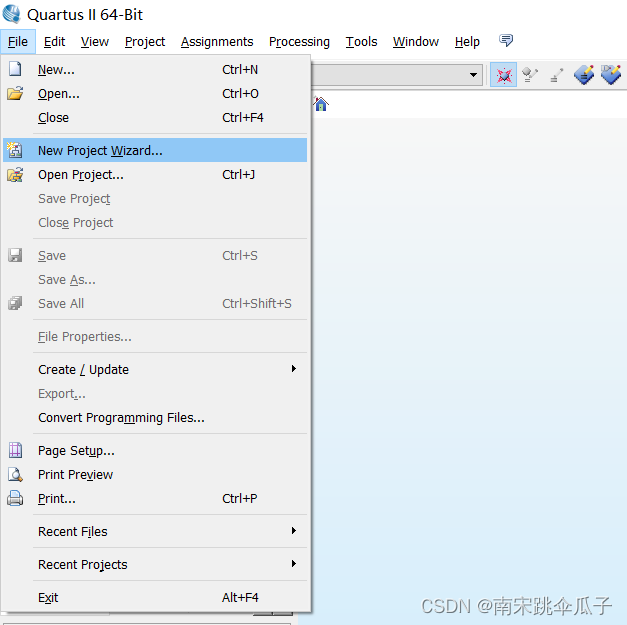

6.新建工程，File->New Project Wizard...

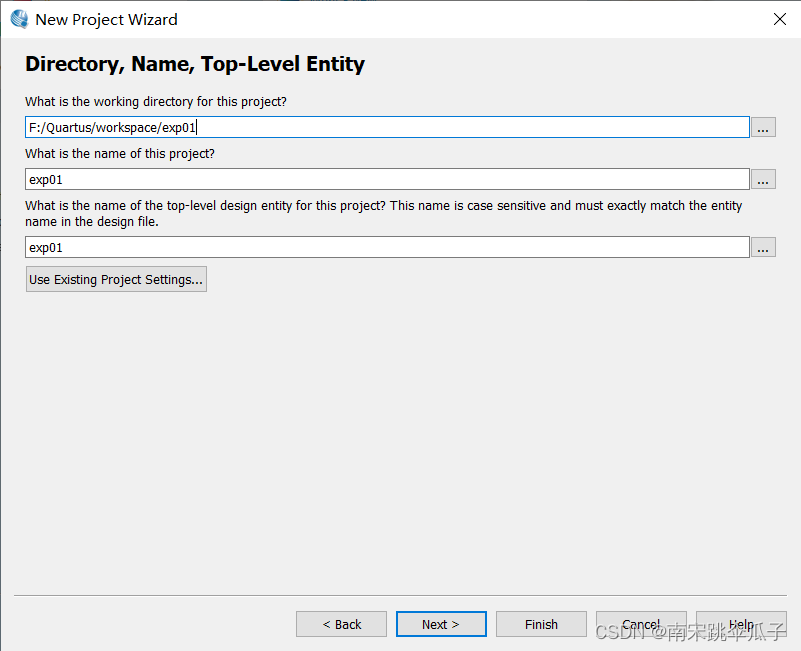

7.next后进入到创建工程路径和工程名，选择一个工程存放路径并为工程命名（不能有中文和非法字符），完成后next

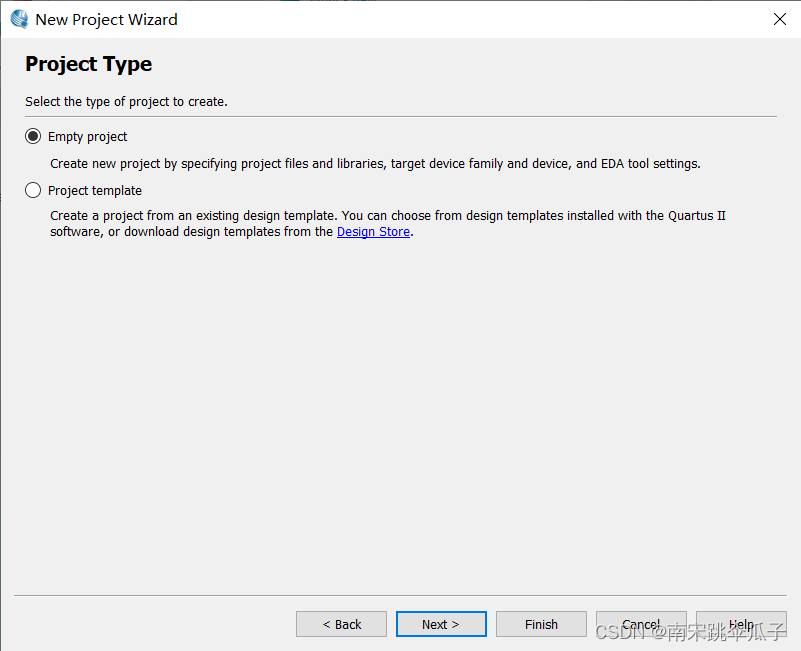

8.Project Type->Empty project->next

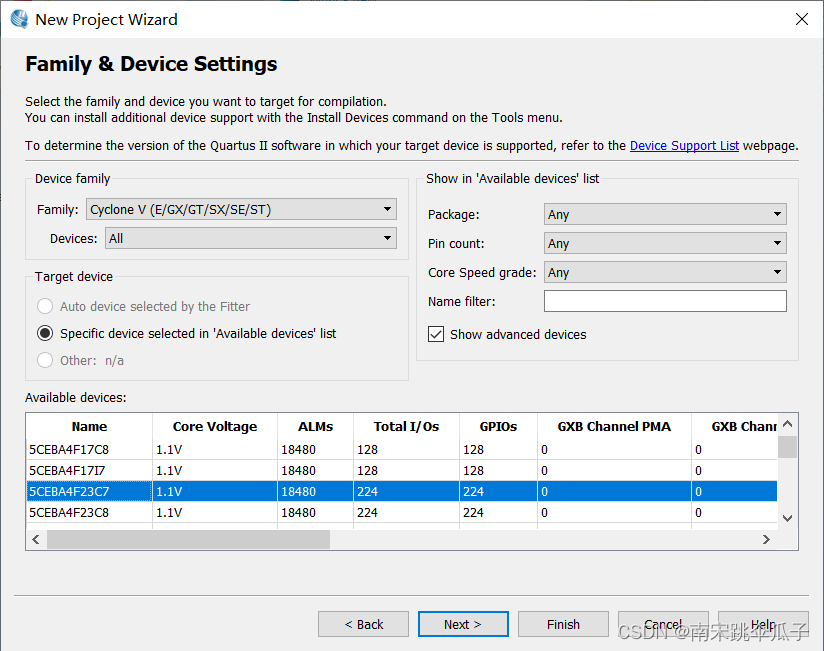

9.Add Files 先跳过，直接next。进入到Family&Device Settings界面，博主选择的是5CEBA4F23C7，可以自己的实际使用情况选择不同的芯片支持包，选择之后next。

可以不选直接next

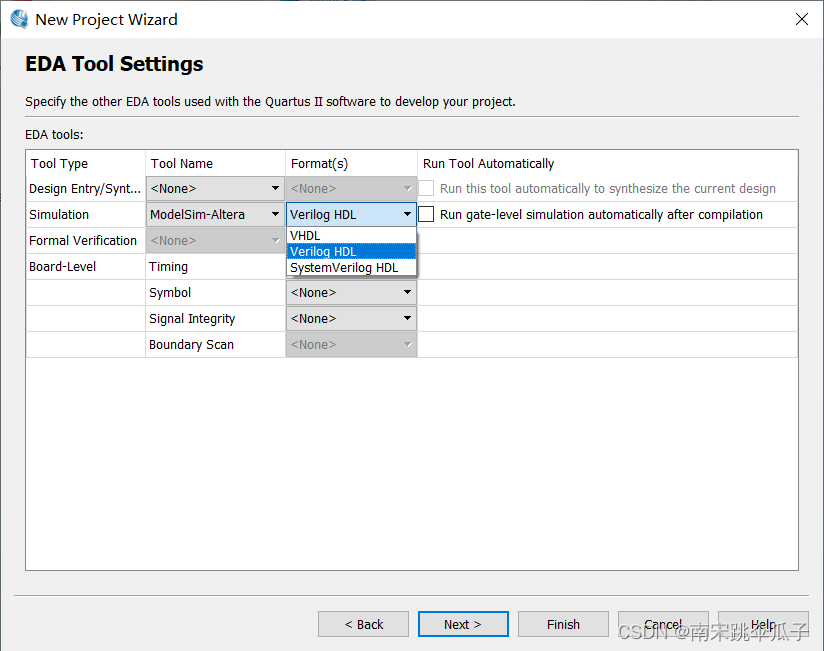

10.进入到EDA Tool Settings界面，在Simulation这一行，Tool Name 选择ModelSim-Altera,Format选择Verilog HDL(看实际使用情况选择)，选择完毕后next

11.最后到了Summary，可以查看新建工程的详细内容，无误就点击Finish，完成新建工程

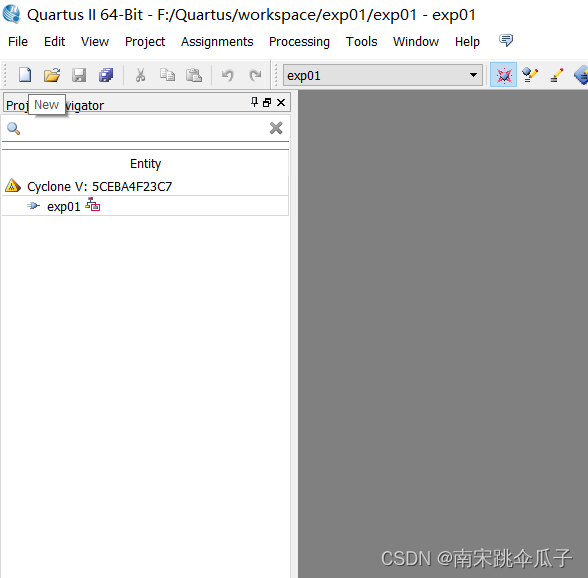

12.然后左上角点击白纸New

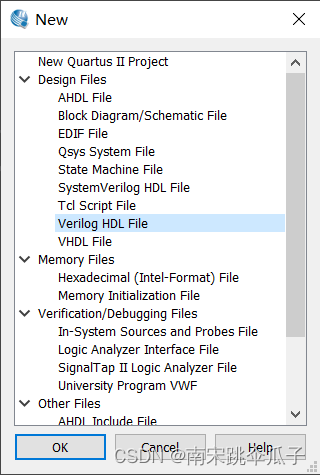

13.选择Design Files->Verilog HDL File->OK

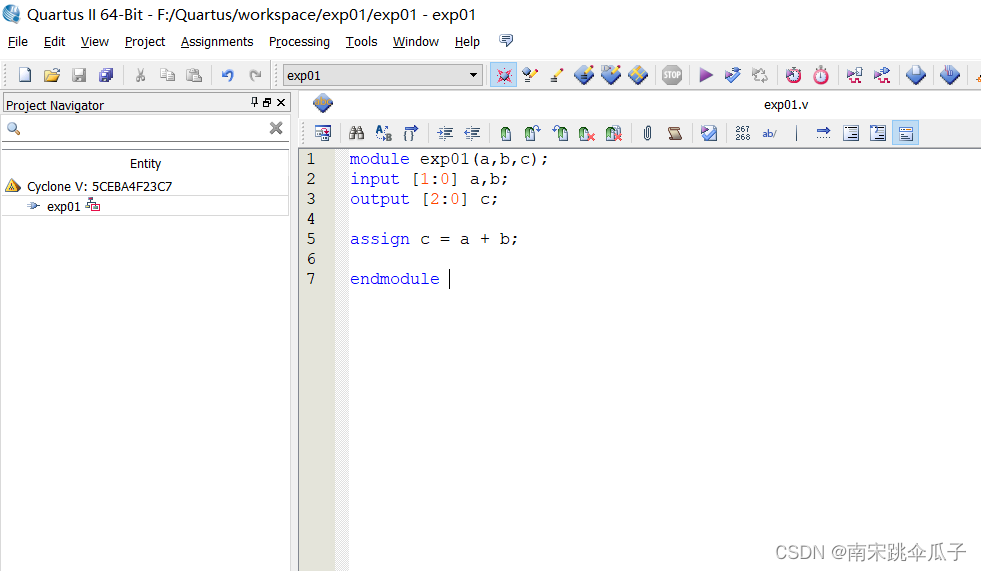

14.输入一个测试内容

module exp01(a,b,c);
input [1:0] a,b;
output [2:0] c;

assign c = a + b;

endmodule

15.点击保存Save（白纸New的右侧），或者快捷键Ctrl+S进行保存

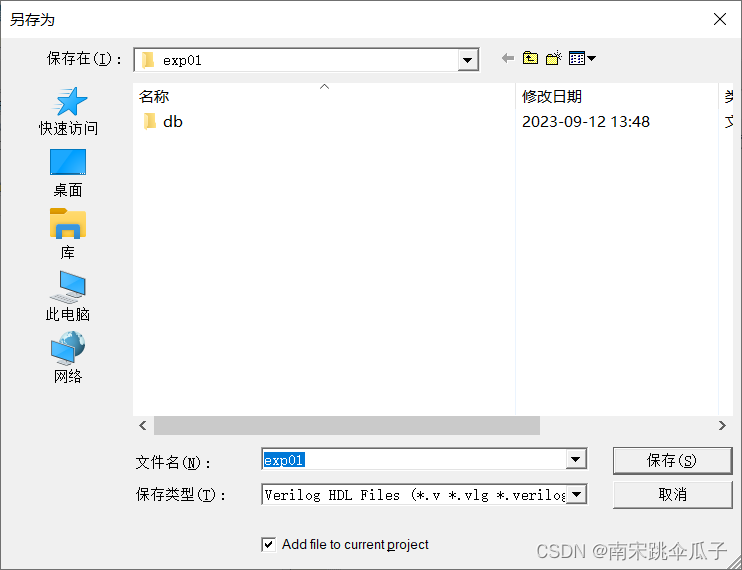

16.弹出此窗口，直接点击保存

17.左上角Assignments->Settings...

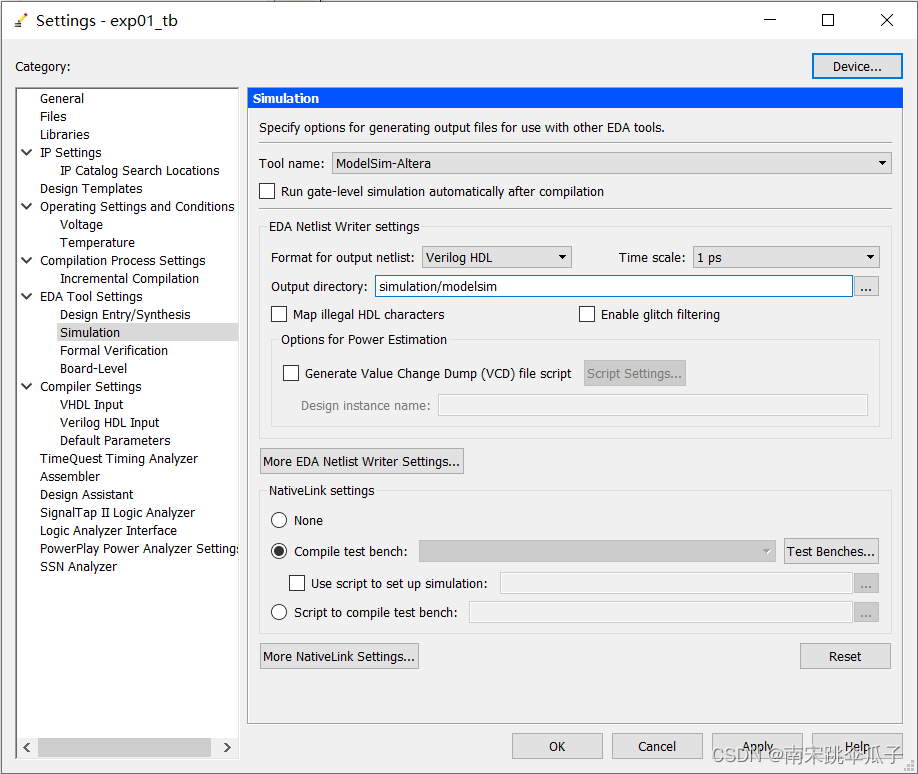

18.点击EDA Tool Settings->Simulation，右侧窗口中，Tool name选择ModelSim-Altera，中间EDA Netlist Writer settings->Format for output netlist选择Verilog HDL，下方NativeLink settings选择Compile test bench

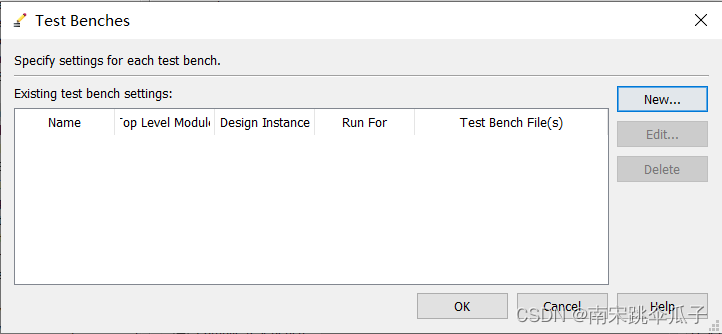

19.点击Compile test bench这一行最右侧的Test Benches...，点击New...

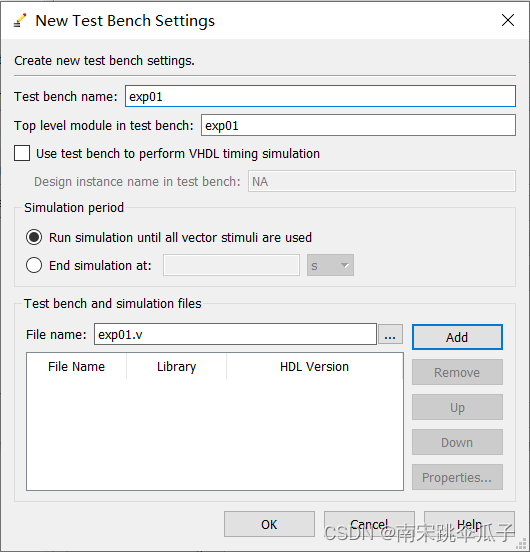

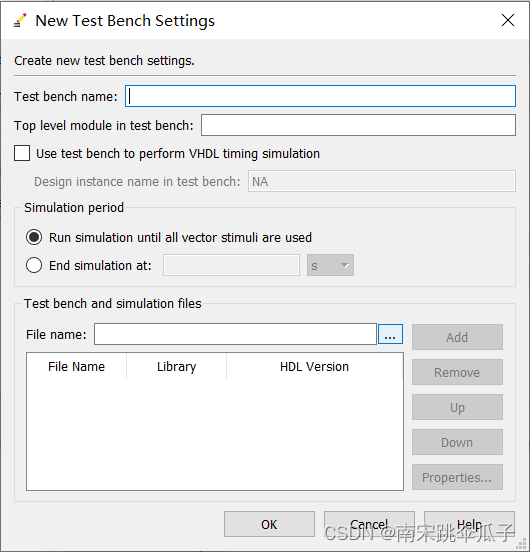

20.弹出此窗口，点击File name 这一行右侧的三个点

21.直接选择exp01_tb.v这个文件，Open

22.然后将exp01_tb填写在Test bench name 这一行，Top level...这一行会自动填充，然后File name 这一行最右侧的Add，点击Add

23.下方表格中出现exp01_tb.v后，然后一直点击OK

24.左上角工具栏中，Processing->Start，点击Start Analysis & Synthesis。

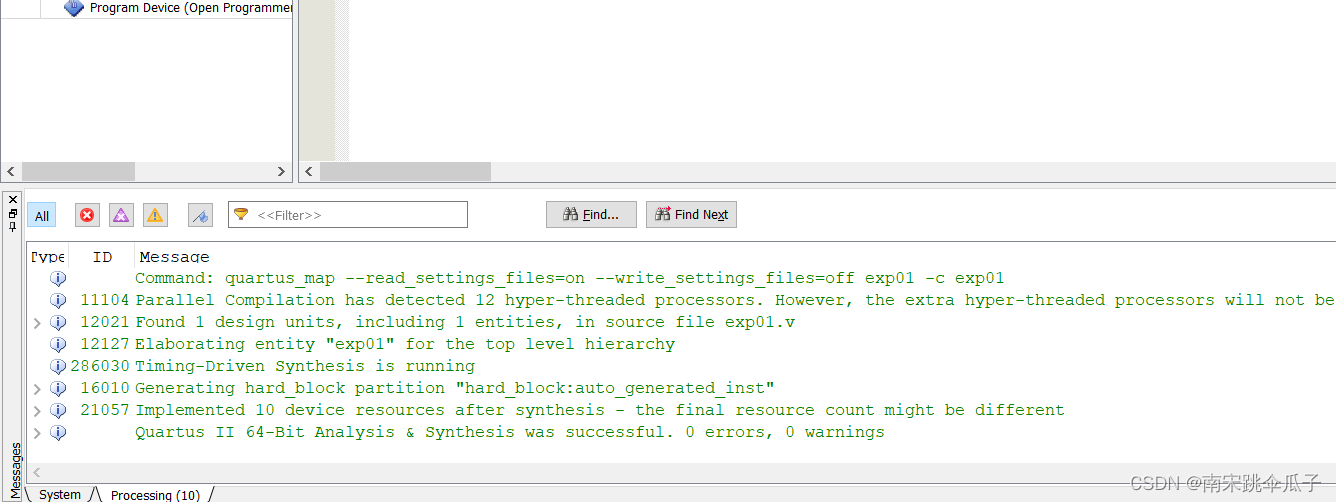

25.等待右下角进度加载完成，且下方信息栏中出现0 errors，0 warnings

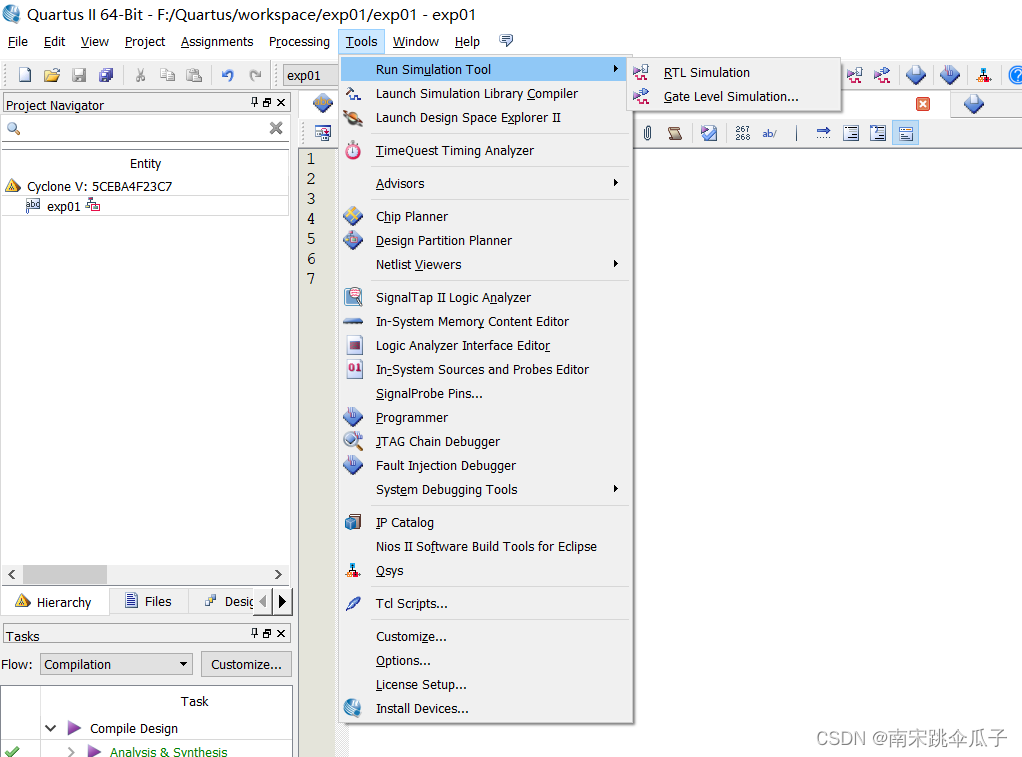

26.左上角工具栏中，Tools->Run Simulation Tool，点击RTL Simulation

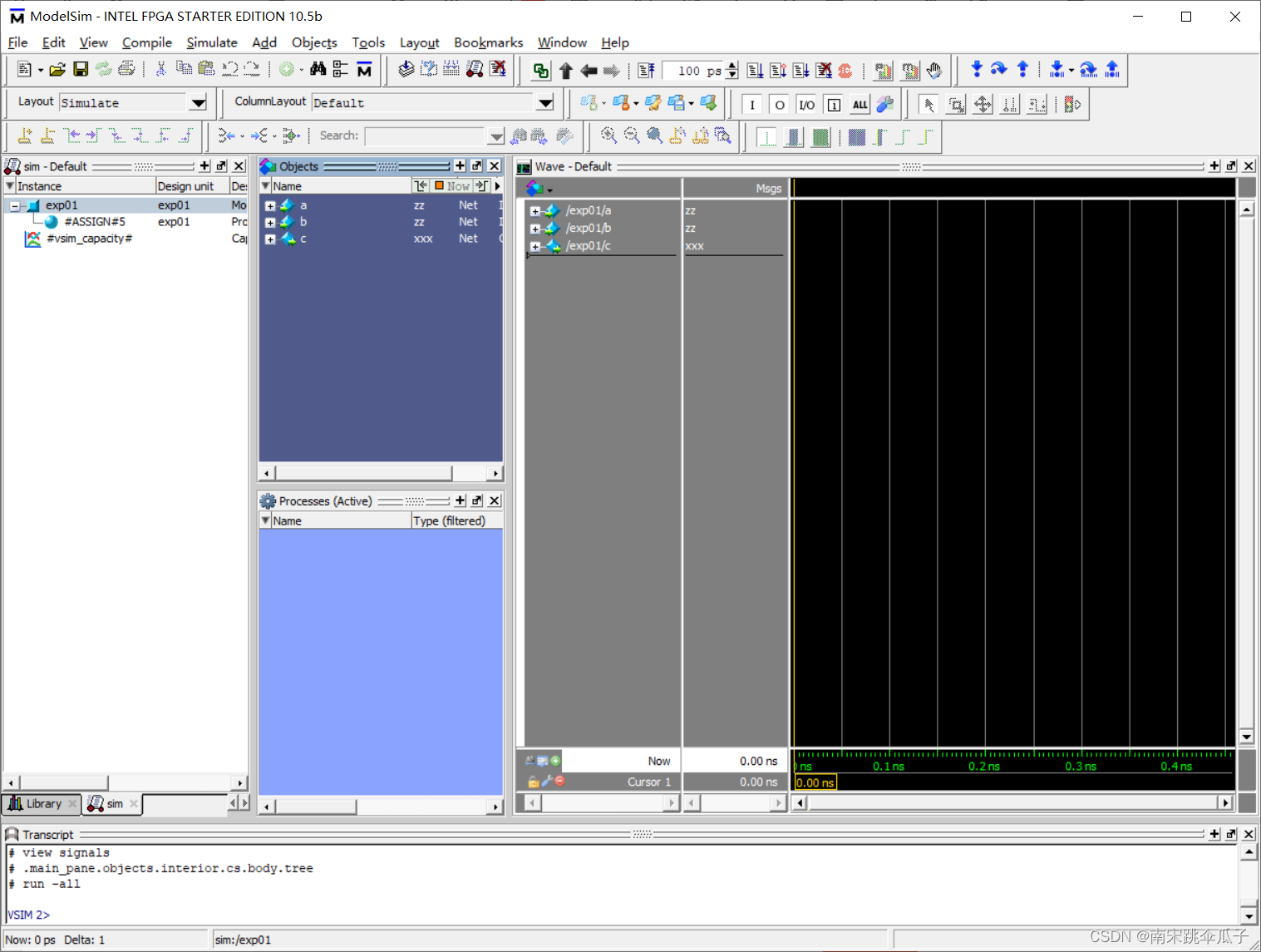

27.弹出ModelSim界面，则Quartus与ModelSim关联成功。





感谢观看。
