QuartusII安装器件库及遇到的问题解决

本文详细介绍了如何在QuartusII软件中安装CycloneV器件库的过程,包括选择正确的软件版本类型、从IntelFPGA官网下载器件库文件以及以管理员身份运行软件进行库文件安装的步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

        最近由于学习soc FPGA,需要Cyclone V的器件,于是就打开自己安装的QuartusII 18.0版本的软件,在器件选择的时候发现没有安装这个器件,于是到Intel FPGA官网去下载器件库,这里给出下载库的地址:

        器件库下载地址FPGA Software Download Center

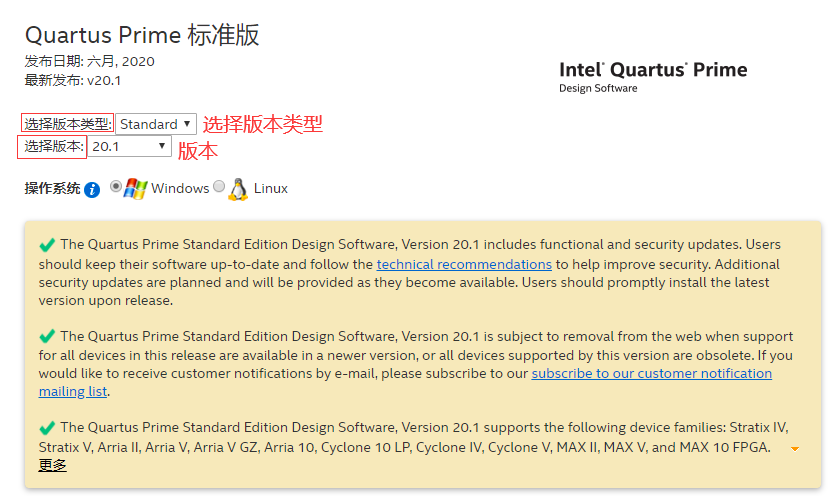

        打开网址之后可以根据自己的需求下载需要的所需要的器件库文件,下载器件库文件的时候一定清楚自己安装的是什么类型版本以及版本的QuartusII软件,如图示所示:



QuartusII版本类型分为三个:Quartus Prime标准版(Standard)、Quartus Prime专业版(Pro)、Quartus Prime精简版(Lite)。根据自己安装的版本类型及版本选择要安装的器件库,如图所示:



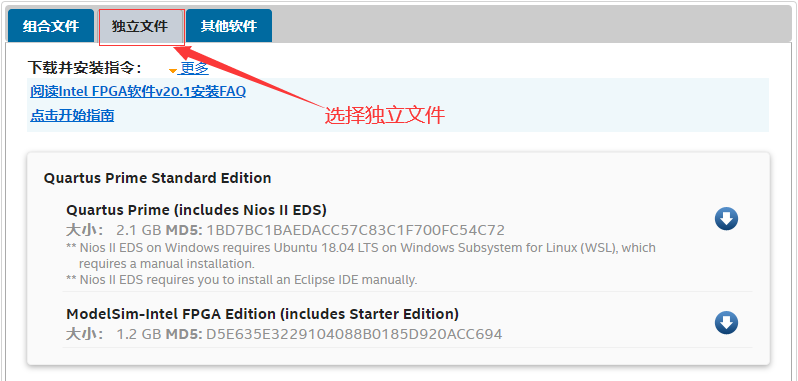

        选择独立的文件下载。

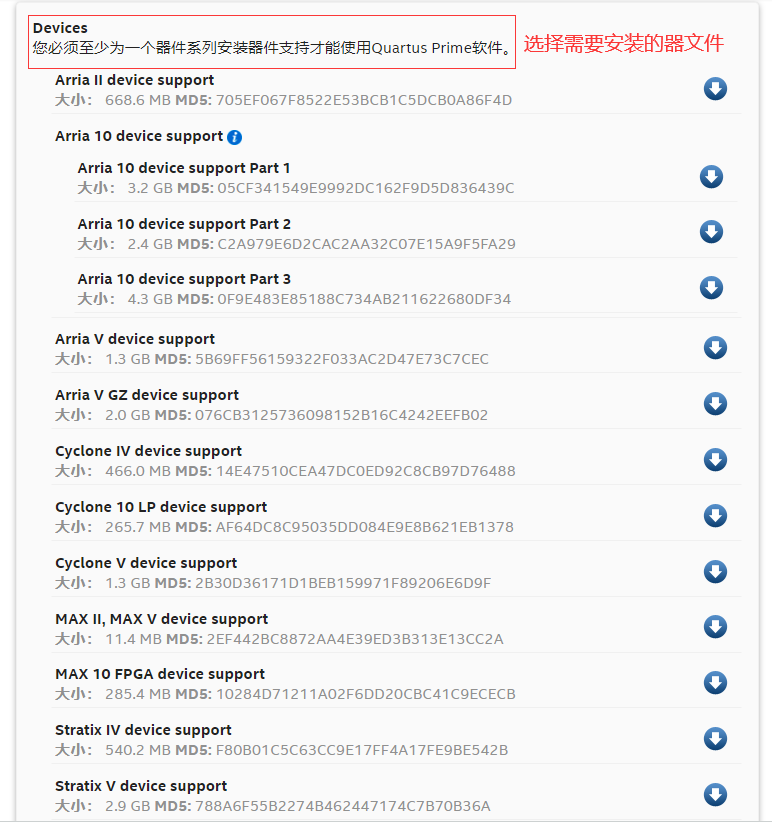

比较完整的protues元件库 相关搜索: 元件, protues rotues元件库中英文对照表,对初学者找不到元件的很有用 元件名称 中文名 说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶 可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚) LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针 用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态 用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮 手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻 RESISTOR 电阻器 SWITCH 按钮 手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件 AERIAL-天线;ATAHDD;ATMEGA64;BATTERY;CELL;CRYSTAL-晶振;FUSE;METER-仪表; Modelling Primitives 各种仿真器件 是典型的基本元器模拟,不表示具体型号,只用于仿真,没有PCB Optoelectronics 各种发光器件 发光二极管,LED,液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关,继电器,键盘 Switching Devices 晶阊管 Transistors 晶体管(三极管,场效应管) TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座,排插 Data Converters ADC,DAC Debugging Tools 调试工具 ECL 10000 Series 各种常用集成电路 protues常用器件2007-08-08 14:18分分立元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管 DIODE VARACTOR 变容二极管 DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感 INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管 NPN-PHOTO 感光三极管 OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器 RES1.2 电阻 RES3.4 可变电阻 RESISTOR BRIDGE ? 桥式电阻 RESPACK ? 电阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头 SOCKET ? 插座 SOURCE CURRENT 电流源 SOURCE VOLTAGE 电压源 SPEAKER 扬声器 SW ? 开关 SW-DPDY ? 双刀双掷开关 SW-SPST ? 单刀单掷开关 SW-PB 按钮 THERMISTOR 电热调节器 TRANS1 变压器 TRANS2 可调变压器 TRIAC ? 三端双向可控硅 TRIODE ? 三极真空管 VARISTOR 变阻器 ZENER ? 齐纳二极管 DPY_7-SEG_DP 数码管 SW-PB 开关 点阵 MATRIX
### Quartus II 18.0 版本器件库下载和使用方法 #### 登录官方网站并导航至器件库页面 为了获取适用于Quartus II 18.0版本的器件库,需访问Intel官方提供的FPGA软件下载网站[^4]。登录网址:https://fpgasoftware.intel.com/ #### 定位所需器件库 在网页左侧菜单中定位到器件库选项,并点击选择所需的设备类型。随后,在右侧列表内挑选与当前使用的Quartus II 18.0相匹配的具体版本号。 #### 多种或单个器件库的选择 对于多个器件库的同时下载需求,可点击页面上的“Multiple Download”,这允许一次性选取多款目标硬件的支持文件;而当仅需特定单一类型的器件支持时,则应选择“Individual Files”来单独浏览和下载相应的库文件。 #### 确认兼容性和下载操作 务必确认所选器件库确实适配于已安装Quartus II 18.0环境之后再执行下载动作。完成上述步骤后,按照提示进行下载直至结束。 #### 解压缩及配置过程 下载完成后得到的是一个压缩包形式的数据集,将其解压放置在一个易于管理的位置。接着依据个人计算机上实际部署情况调整路径设置,确保编译工具链能够识别新增加的资源位置。 #### 验证安装成功与否 最后一步是在启动Quartus II设计平台之前验证新加入的器件库是否已被正确加载。可以通过尝试创建一个新的项目工程并向其中添加具体型号组件的方式来检验整个流程的有效性。 ```bash # 示例命令用于展示如何切换目录至指定安装路径下 cd C:\intelFPGA\18.0\quartus\db\ ```
