1、定义

LDO（低压差线性稳压器）：是一种线性稳压器件，主要用于在输入电压和输出电压差值较小时，将输入电压转换为稳定的输出电压。例如，输入电压为 5.5V，输出电压为 5V，LDO 能够有效地降低这 0.5V 的压差，并且保持输出电压的稳定。
DCDC（直流 - 直流转换器）：是一种能够将直流电源的一种电压等级转换为另一种电压等级的设备。它可以实现升压（如将 3V 转换为 5V）、降压（如将 12V 转换为 5V）或者电压反转等功能。

2、工作原理

LDO低压差线性稳压器

LDO 的内部结构主要包括一个调整管（通常是一个 PNP 或 NPN 晶体管）、一个误差放大器和一个参考电压源。输入电压经过调整管后输出，误差放大器会比较输出电压和参考电压。当输出电压偏离参考电压时，误差放大器会调整调整管的导通程度。如果输出电压高于参考电压，调整管的导通程度减小，使输出电压下降；反之，调整管的导通程度增大，使输出电压上升，从而保持输出电压的稳定。整个过程是一个线性的电压调整过程，并且调整管工作在线性区。
例如，当输入电压为 7V，要输出 5V 电压时，LDO 会通过控制调整管的压降为 2V，使得输出电压稳定在 5V。在这个过程中，调整管就像一个可变电阻，根据输出电压的反馈来动态调整自身的阻值，以维持稳定的输出。

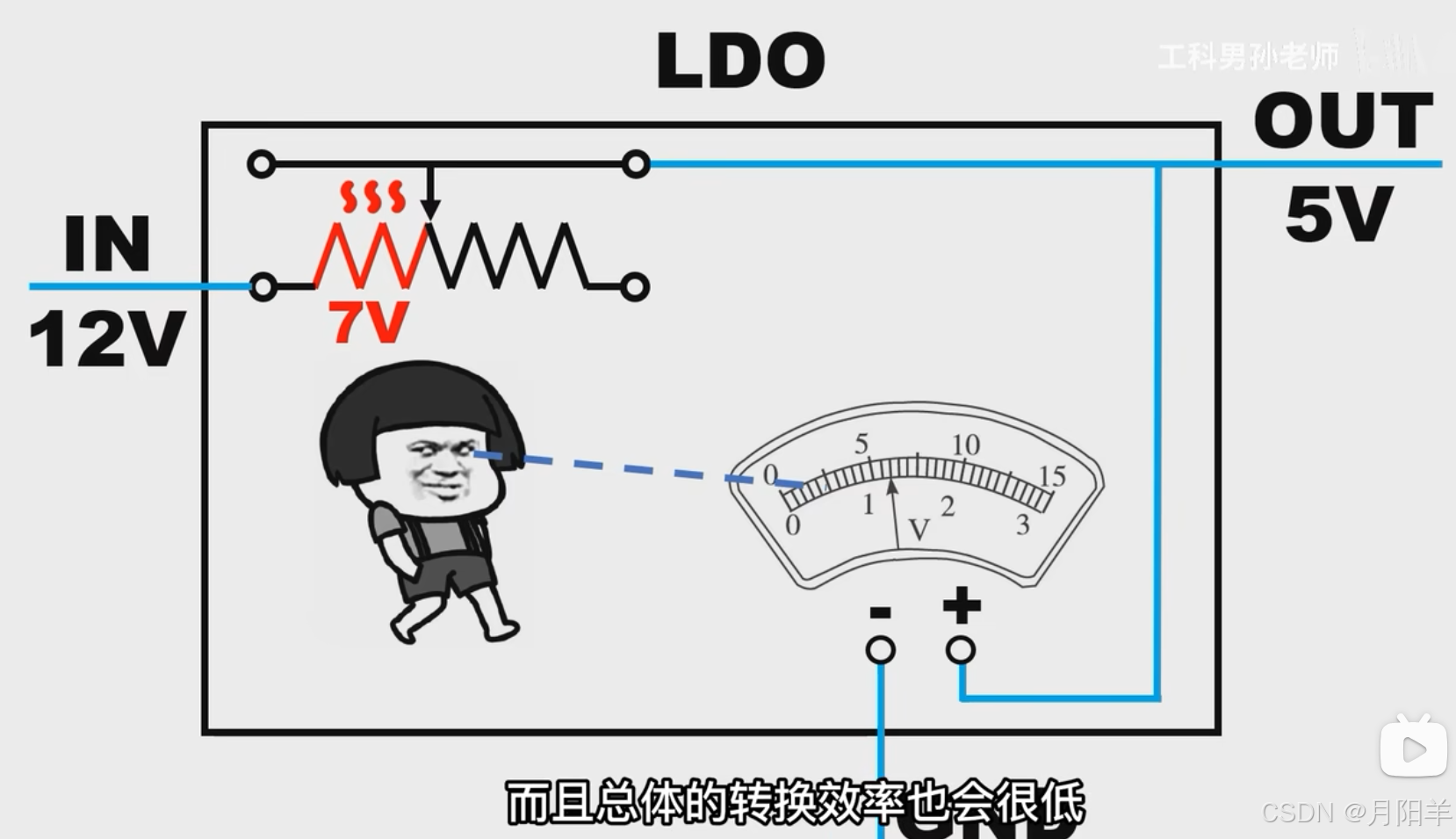

如下图，多余的7V会以发热的形式散发，效率较低，不过，较为稳定的输出5V

DCDC直流 - 直流转换器

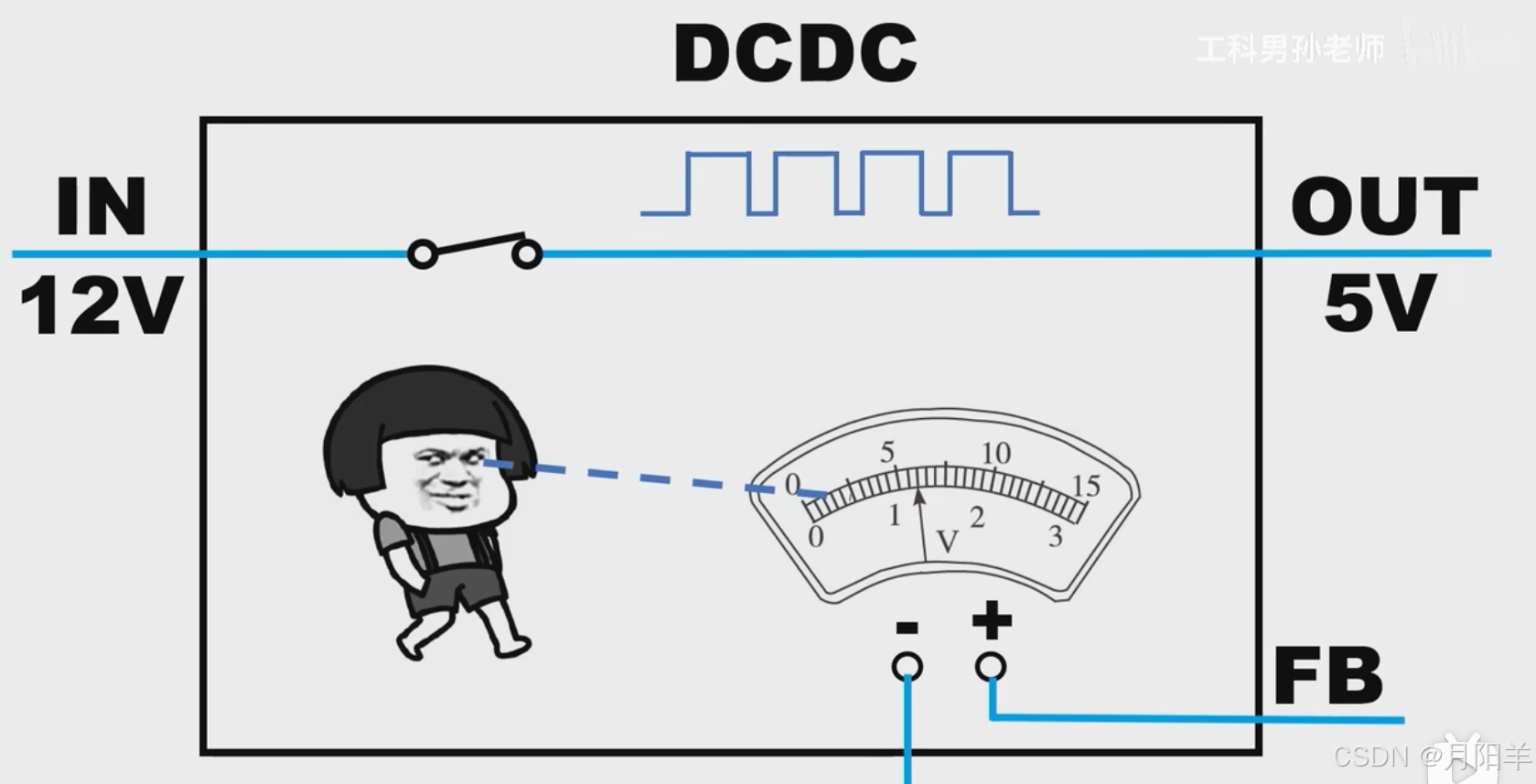

DCDC 转换器主要基于电感、电容和开关管（MOSFET 或 IGBT 等）来实现电压转换。以降压型（Buck）DCDC 为例，它在工作时，开关管周期性地导通和关断。当开关管导通时，输入电压通过电感给电容充电，同时电感存储能量；当开关管关断时，电感释放能量，通过续流二极管给电容和负载继续供电，从而实现将输入电压降低并稳定输出。在升压型（Boost）DCDC 中，工作过程有所不同，但也是利用电感的储能和释能特性，通过控制开关管的导通和关断时间，将输入电压升高并稳定输出。
例如，在一个降压型 DCDC 电路中，输入 12V 电压，设定输出为 5V。当开关管导通时，电流通过电感，电感中的电流线性上升，此时电感储能；开关管关断后，电感产生反向电动势，与输入电压叠加后通过二极管给电容充电并向负载供电，通过控制开关管的占空比（导通时间与周期的比值），就可以精确地控制输出电压为 5V。
通过不停的调整开关的时长，使用PWM的形式输出电压，不过输出的5V可能会有波动，

3、效率

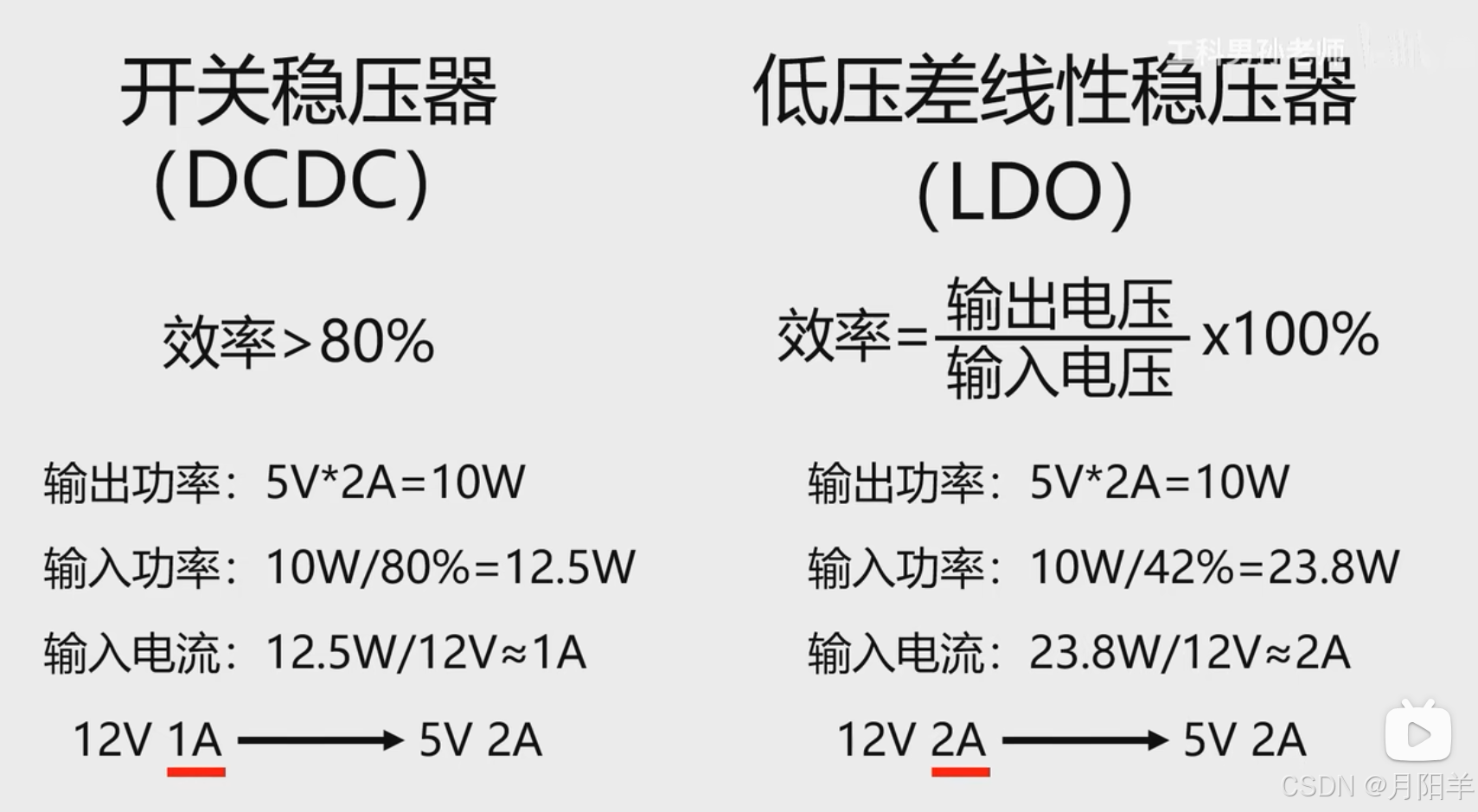

LDO：当输入 - 输出压差较大或者输出电流较大时，LDO 的效率会降低。例如，一个 LDO 输入电压为 10V，输出电压为 5V，输出电流为 1A，那么它的功耗50%效率。
DCDC：DCDC 的效率相对较高，尤其是在输入 - 输出压差较大的情况下。这是因为 DCDC 通过电感的储能和释能来转换电压，开关管在导通和关断时损耗相对较小。损耗主要集中在开关管的导通损耗、开关损耗和电感等元件的损耗上。在合适的设计下，DCDC 可以达到较高的效率。例如，一个降压型 DCDC，输入 12V，输出 5V，输出电流为 1A，效率可以达到 80% - 90% 左右。

4、噪声特性

LDO：LDO 的输出噪声相对较小，因为它是线性稳压方式，没有像 DCDC 那样的高频开关动作。LDO 的噪声主要来源于内部的参考电压源、误差放大器和调整管的热噪声等。这些噪声一般频率较低，并且可以通过在输出端增加适当的滤波电容来进一步降低。例如，在对电源噪声敏感的音频电路中，使用 LDO 可以提供比较纯净的电源，减少电源噪声对音频信号的干扰。
DCDC：DCDC 由于开关管的高频开关动作，会产生开关噪声和纹波。开关噪声主要是由于开关管的快速导通和关断引起的电磁干扰，纹波则是由于电感和电容的储能和释能过程不完全理想导致的。这些噪声的频率较高，需要采取额外的滤波措施来降低。例如，在一些高精度的模拟电路中，如果使用 DCDC 作为电源，可能需要在输出端增加多级 LC 滤波电路来减少噪声对电路性能的影响。

5、应用场景，适用选择方案

LDO
适用于对电源噪声要求较高、输入 - 输出压差较小、输出电流不大的场合。比如，在为微控制器（MCU）、低功耗传感器等供电时，这些设备对电源的纯净度要求高，且功率需求相对较低。例如，为一个工作电压为 3.3V、功耗为几十毫安的 MCU 供电，LDO 是一个很好的选择。
还常用于需要简单、紧凑电源解决方案的便携式设备中，因为 LDO 的外围电路简单，只需要几个电容就可以正常工作，占用电路板空间小。
DCDC
适合用于输入 - 输出压差较大、需要高效电压转换的场合。例如，在电池供电的设备中，电池电压会随着使用时间而变化，DCDC 可以有效地将电池电压转换为设备所需的稳定电压。像笔记本电脑中，将电池的电压转换为各个芯片和组件所需的不同电压等级，就大量使用 DCDC。
也适用于需要较大功率输出的场合，因为 DCDC 可以通过合理的设计实现较高的效率，从而减少功率损耗。比如，在大功率的 LED 驱动电路中，需要将输入电压转换为适合 LED 工作的稳定电压，并且要保证较高的效率，DCDC 是常用的选择。
一般新手开发控制板，使用LDO线性稳压芯片就好了，简单明了，成本低，输出电压较稳定。
