【实验目的】
STP生成树协议实验的实验目的是通过实践,了解和掌握STP生成树协议的原理和实现方法,学习如何将交换机连接成一个冗余网络,实现网络的高可用性和容错能力。具体包括以下方面:
理解STP生成树协议的基本原理和概念,包括根网桥、边缘端口、根端口、非根端口等。
掌握STP生成树协议的实现过程和流程,包括选举根网桥、计算根端口和非根端口等。
学习如何进行STP生成树协议的配置和管理,包括设置优先级、端口状态等。
熟悉STP生成树协议的工作机制和优化策略,了解如何提高网络的性能和可靠性。
实践操作,建立一个包含多个交换机的冗余网络,并测试数据的转发和故障恢复能力,验证STP生成树协议的实际效果。

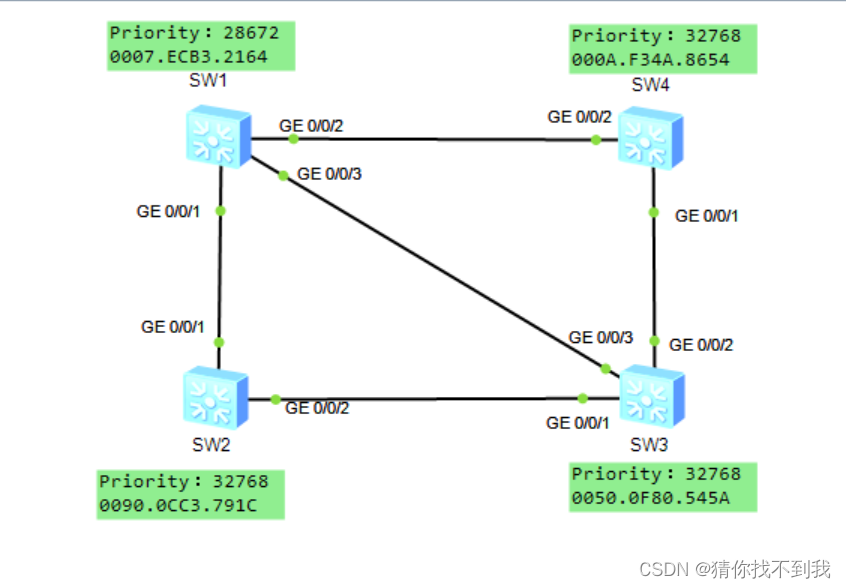

【实验拓扑】
【交换机配置】
当四台交换机连成环路时,需要使用STP(Spanning Tree Protocol)生成树协议来避免网络环路造成的问题。以下是配置四台交换机的步骤:
1. 让每个交换机的STP都处于启用状态。可以通过命令"spanning-tree mode rapid-pvst"实现。
2. 确认每个交换机的Bridge ID和优先级(Priority)设置。Bridge ID由16位MAC地址和设备优先级(Bridge Priority)组成。Bridge Priority默认值为32768,优先级最低设备将成为根交换机。
3. 选择其中一个交换机作为根交换机。在选择根交换机时,可以基于网络拓扑结构和设备位置等考虑因素,选择其中一台设置Bridge Priority为0,使其成为根交换机。
4. 确认各个交换机的端口状态,包括端口的状态(开启或关闭)和端口的VLAN状态。对于处于环路中的交换机端口,需要将其中一个端口设置为阻塞状态(Blocking)。
5. 确认STP协议版本。STP协议有多个版本,包括STP、RSTP和MSTP等版本。确保在所有交换机上使用同一版本。
6. 检查STP协议的优先级和端口链路速率等。如果链路速率不一致,可能会导致链路堵塞或者存在多个链路同时工作,造成网络问题。
通过以上步骤配置后,STP生成树协议将会自动选择合适的端口连接,并通过端口状态转换来避免网络环路所带来的问题。
