ENSP之STP协议基本配置教程

目录

一、简单描述STP

二、实验目标：

三、实验前的准备

1、拓扑图

 2、ENSP版本

 3、用到的设备

四、实验步骤

1、修改交换机ID

2、配置STP模式

3、查看当前STP信息（简化）

3、查看端口STP信息

4、控制根交换机的选举

5、控制根端口选举

6、模拟链路故障

7、设置端口开销值

8、查看配置文件

---

一、简单描述STP

       为了提高网络可靠性， 交换网络中通常会使用冗余链路。然而， 冗余链路会给交换网络带来环路风险， 并导致广播风暴以及M AC 地址表不稳定等问题， 进而会影响到用户的通信质量。生成树协议STP （ Spanning Tree Protocol ） 可以提高可靠性的同时又能避免环路带来的各种问题。

---

二、实验目标：

1、掌握启用和禁用STP的方法

2、掌握修改交换机STP模式的方法

3、掌握修改桥优先级，控制根桥选举的方法

4、掌握修改端口优先级，控制根端口和指定端口选举的方法

5、掌握修改端口开销，控制根端口和指定端口选举的方法

6、掌握边缘端口的配置方法

---

三、实验前的准备

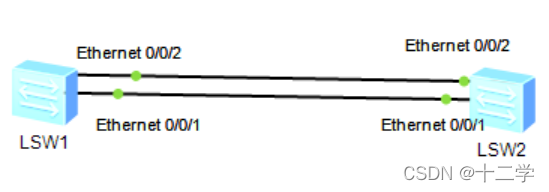

1、拓扑图



 2、ENSP版本

 3、用到的设备

交换机：S1，S2

交换机型号：S3700

---

四、实验步骤

1、修改交换机ID

老规矩，第一步先进入系统视图修改二台机器的ID，这样做是为了方便区别两台交换机，避免后面进行配置时配错机器。

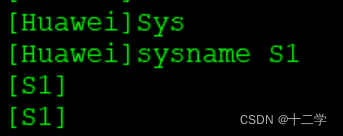

SW1

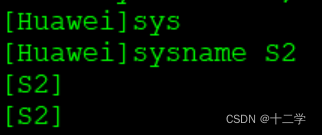

SW2

2、配置STP模式

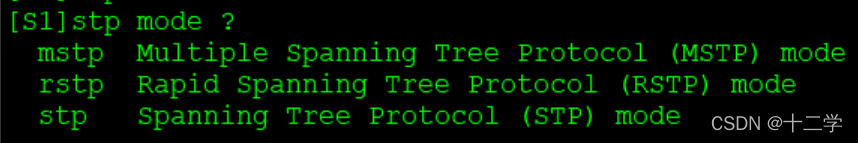

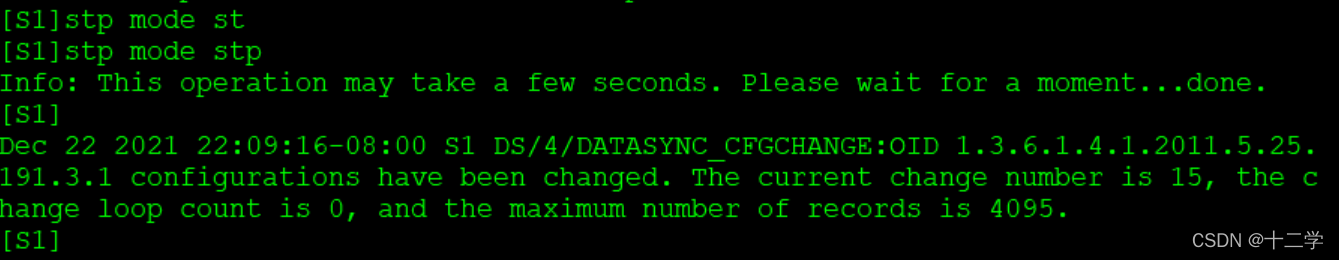

可以看到，这里有三种模式可供选择，因为本次是做关于STP的实验，所以我们选择STP模式：

 在S2上同样进行同样的操作：
