C51单片机复位

晗424

已于 2024-10-28 13:05:05 修改

阅读量805

点赞数 5

文章标签： 51单片机

于 2024-10-28 11:05:06 首次发布

本文链接：https://blog.csdn.net/weixin_60428186/article/details/143284774

版权

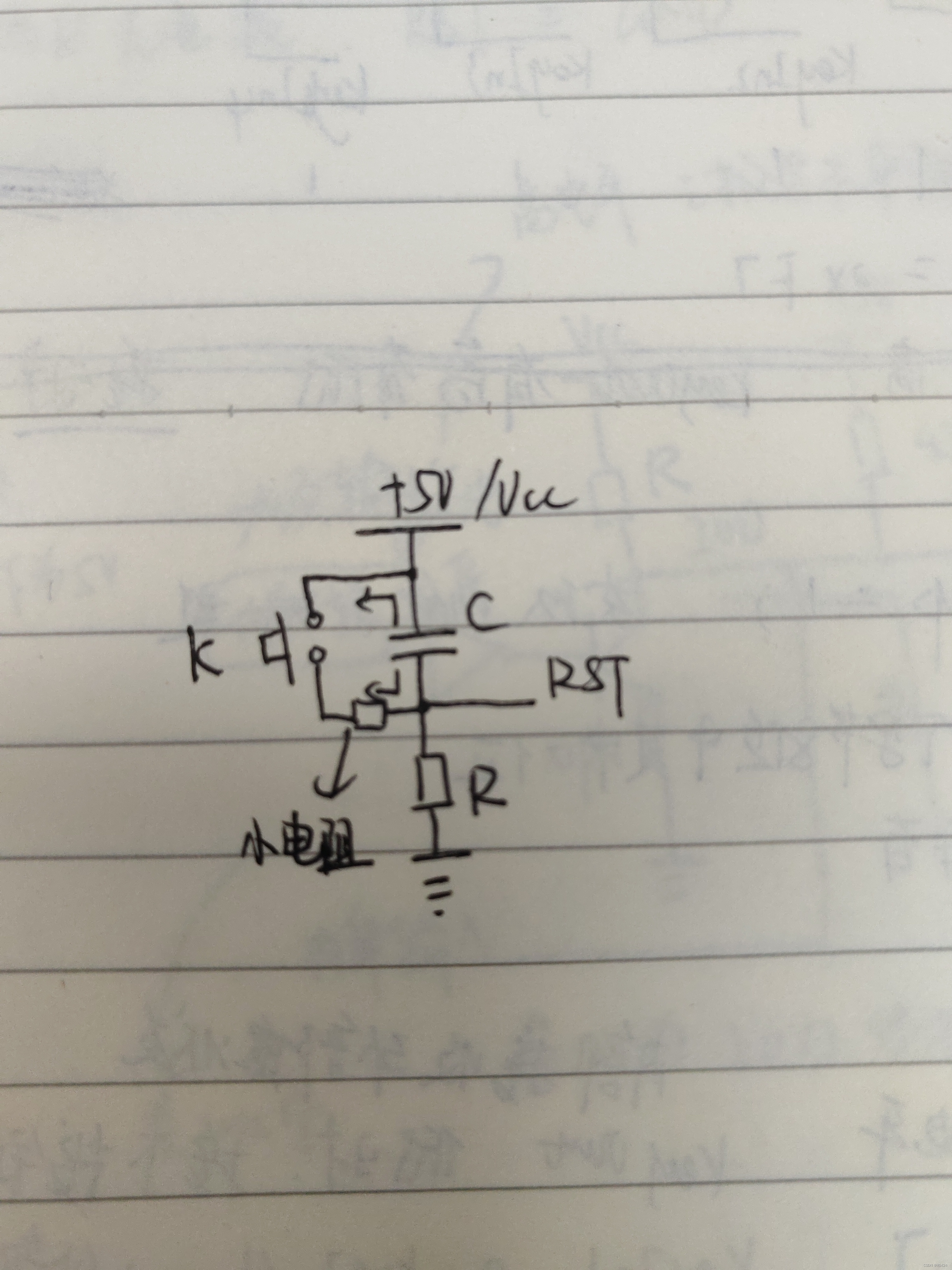

上电复位分析：电容通交隔直，电路为断开状态，电路中没有电流，电阻两端没有电压差，RST电位等于地为低电平；上电一瞬间电容相当于导线，使RST此时处于高电平，单片机复位，然后电容开始充电，RST电压等于R的电流×电阻，当电容充满电后，相当于开路，R上的电流减少至0v，RST电位又为低电平，单片机开始工作。

一般复位值取0.7Vcc，0.7Vcc以上处于复位状态，大概计算复位时间t=1.2RC。单片机复位时间在数据手册上写了要求，不同单片机复位时间不同，设计时留够余量即可。

手动复位分析：按键按下前，电容已经充满电，电路断开，RST处于低电位；按下按键后，RST电压值接近Vcc的，电容会快速放电，会产生比较大的电磁干扰，所以在支路加个小电阻，消除复位电路的干扰，利于单片机系统稳定。松开按键后，电容又开始充电，此时RST电压为R×I，电容充满电后那条支路为断开状态，RST又为低电平(分析同上电复位按下按键前)。

程序复位：还没学😊
