认识西门子 博图V16 PLC-1200仿真软件

一、新建项目

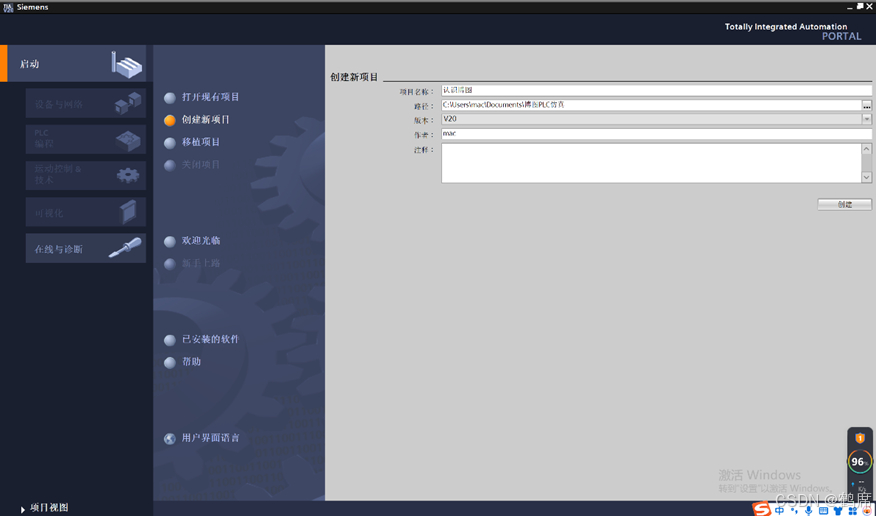

创建新项目：命名项目名称，新建保存路径，点击创建，打开项目视图。

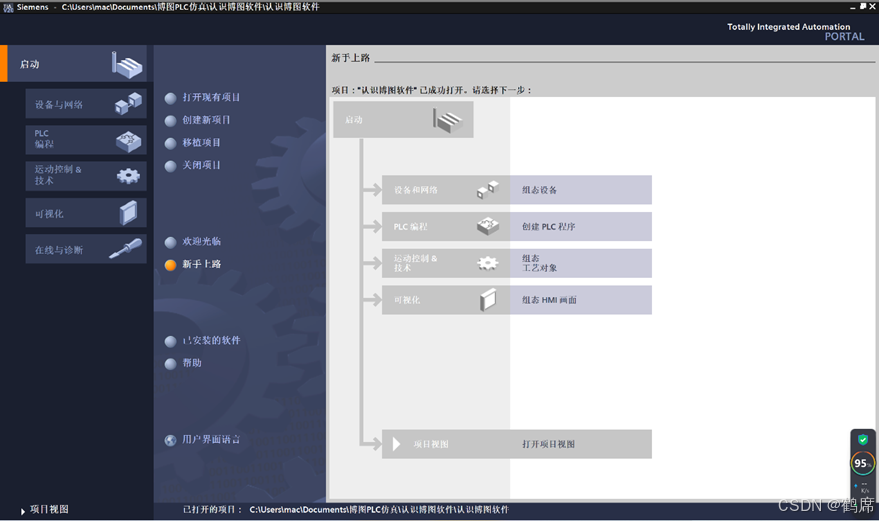

图表 1 创建新项目

图表 2 创建新项目

二、添加设备

1. 选择设备：点击左侧设备与网络，添加线设备，选择控制器中的西门子S7-1200 — CPU — CPU 1212C DC/DC/DC — 6ES7 212-1AE40-0XBO设备。

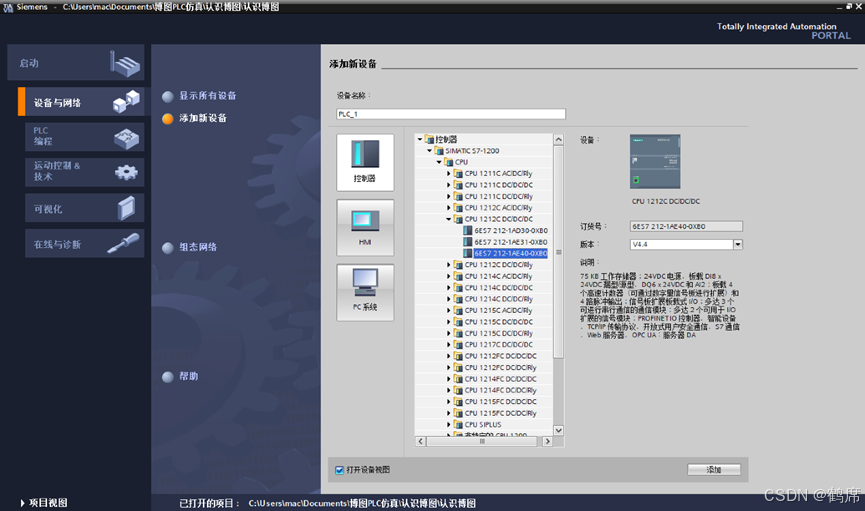

图表 3 选择设备

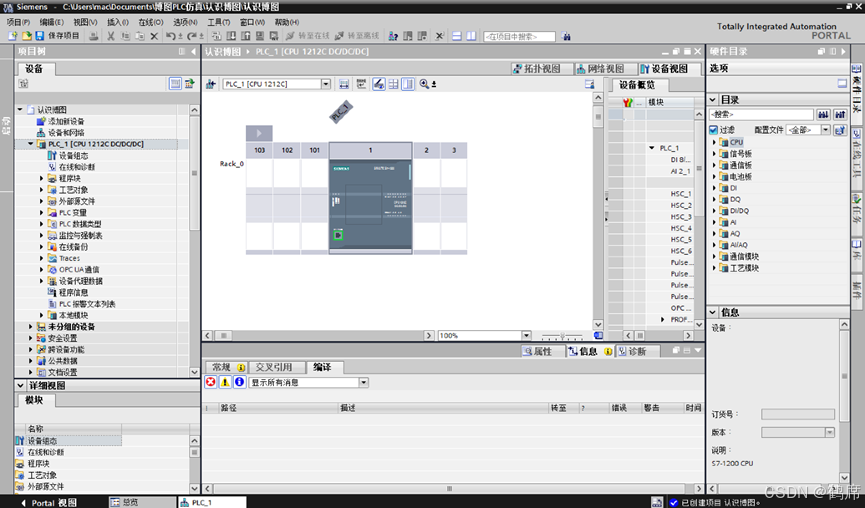

图表 4 PLC界面

三、 编写程序

1.添加变量表：点击左侧项目名称PLC_1，找到PLC变量中的默认变量表，打开并添加变量。

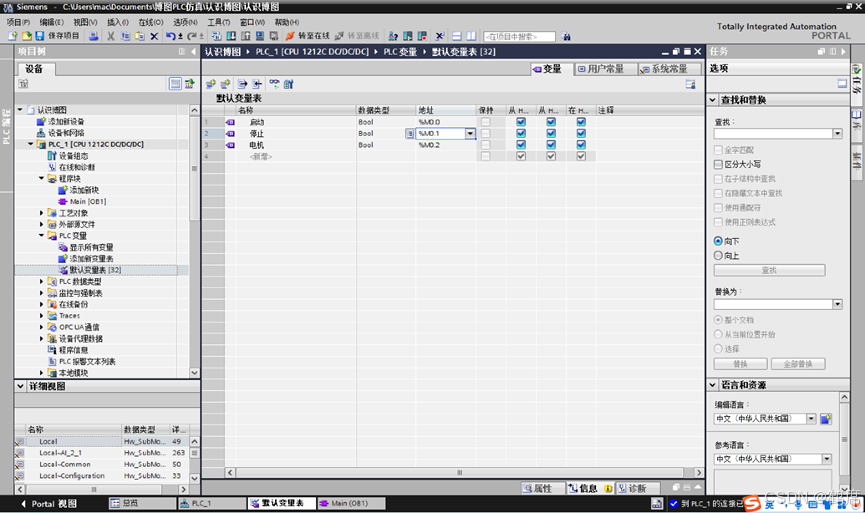

图表 5 添加变量

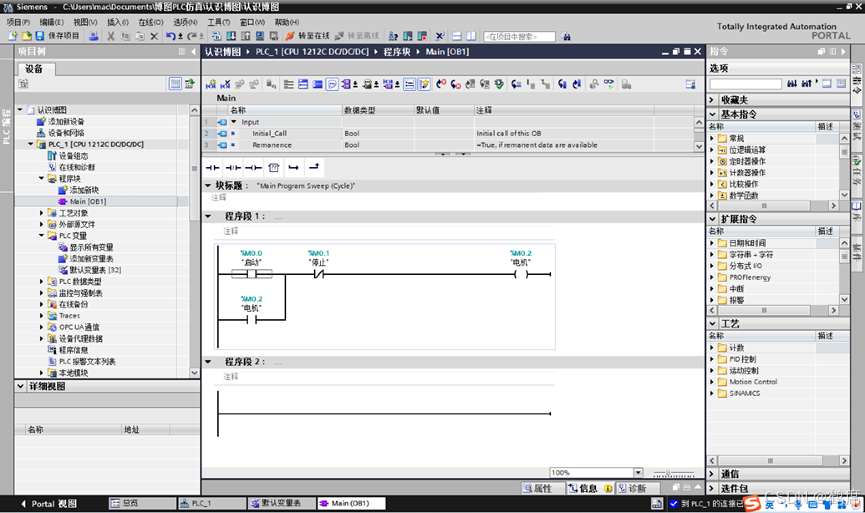

 2.添加程序块：点击左侧项目名称PLC_1，找到程序块中的Main[OB1]，打开编写程序界面，编写程序。

图表 6 添加程序块

（1）对电机启动与停止的简单程序语句进行编译与仿真。

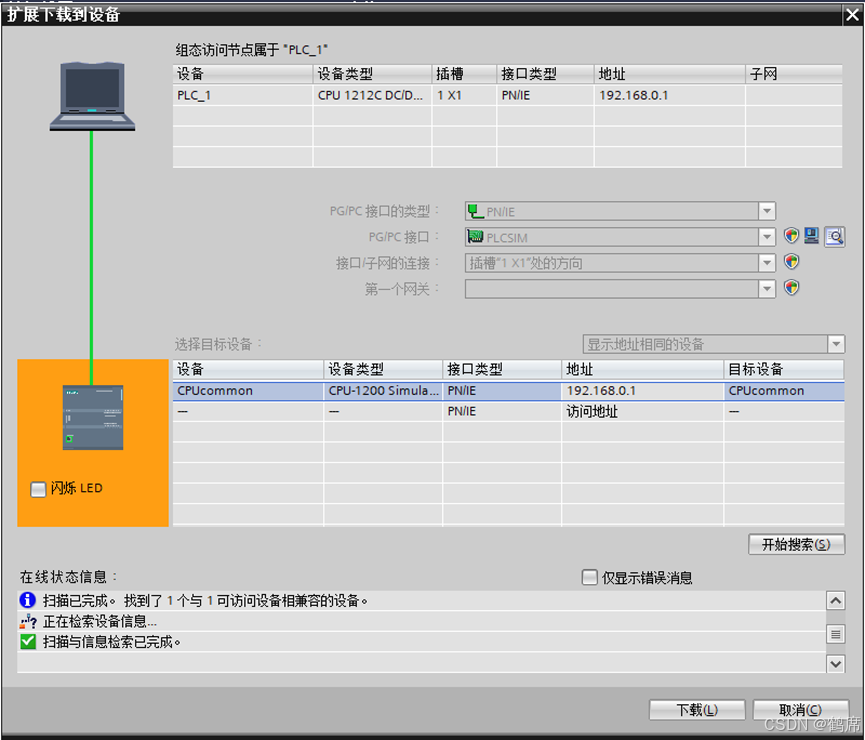

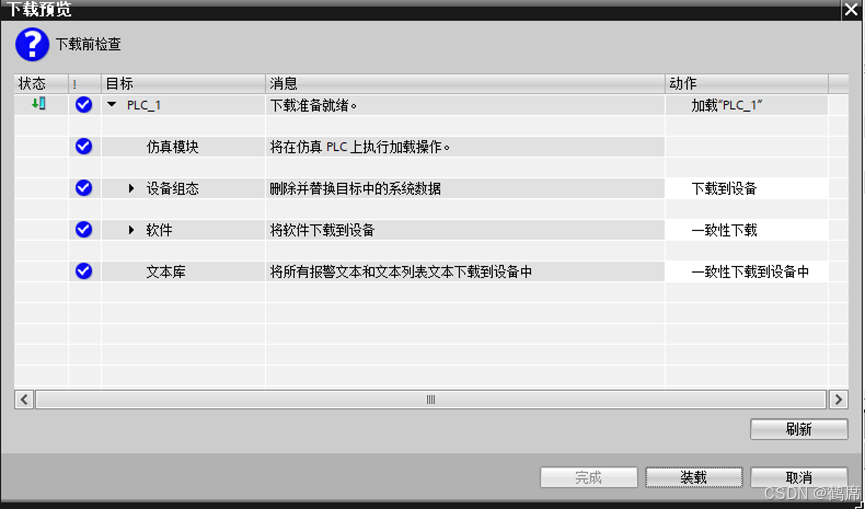

图表 6 将程序下载到CPU中

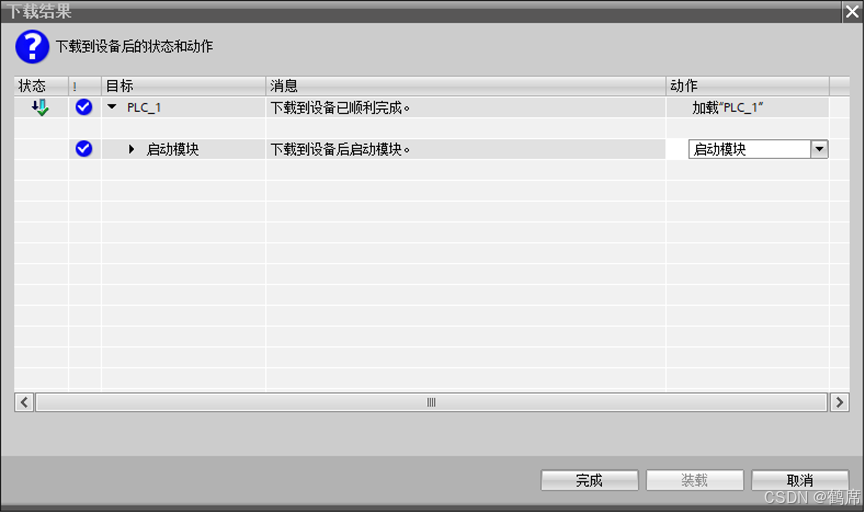

图表 7 装载组态

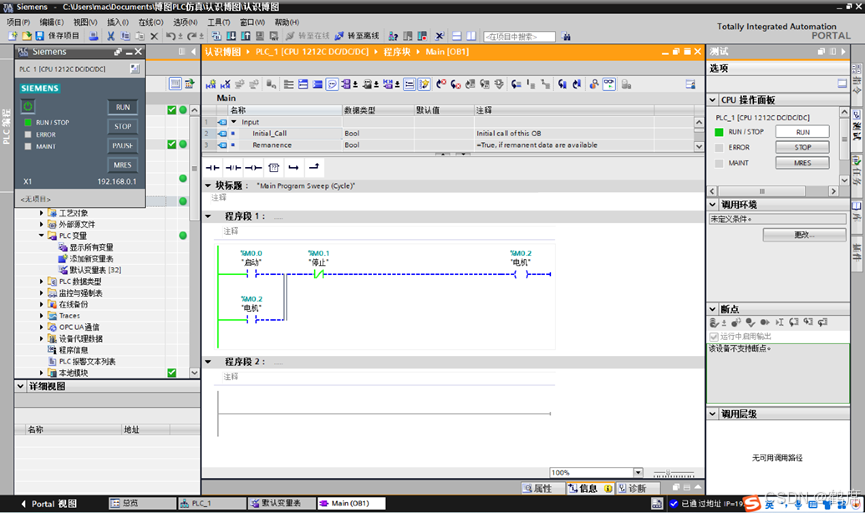

图表 8 开启启动模式

（2）点击，开启监测模式，点击RUN，运行程序。

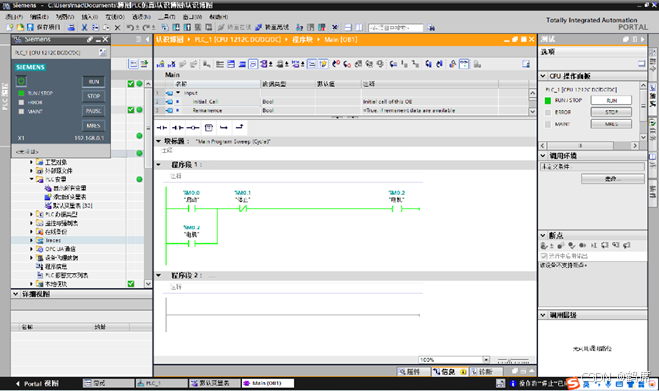

图表 9 开启监测模式

（3）程序运行

按下启动按钮，即M0.0常开触点闭合，线圈M0.2得电，电机启动。

按下停止按钮，即M0.1常闭触点断开，线圈M0.2失电，电机停止。

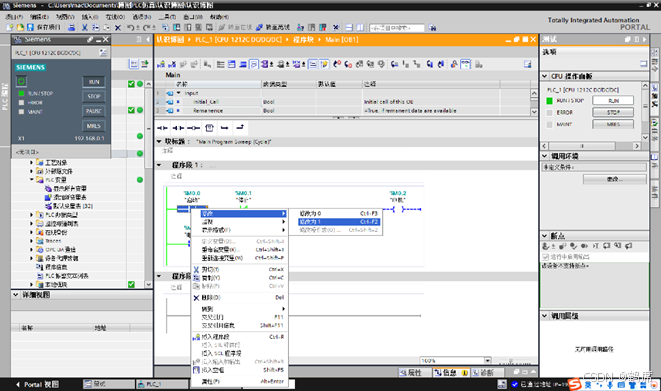

图表 10 启动电机

图表 11 电机运行

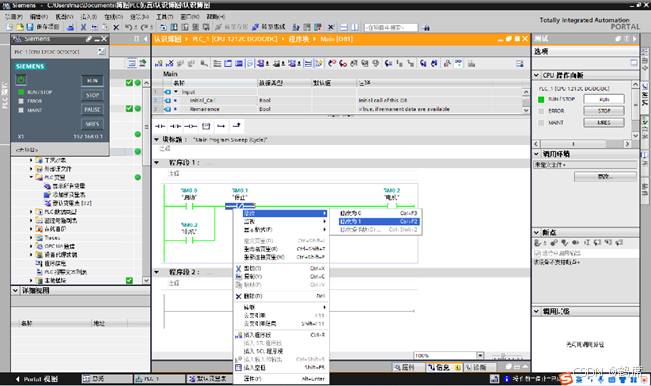

图表 12 电机停止

图表 13 电机停止工作
