基于51单片机Proteus的温度传感器DS18B20仿真技术

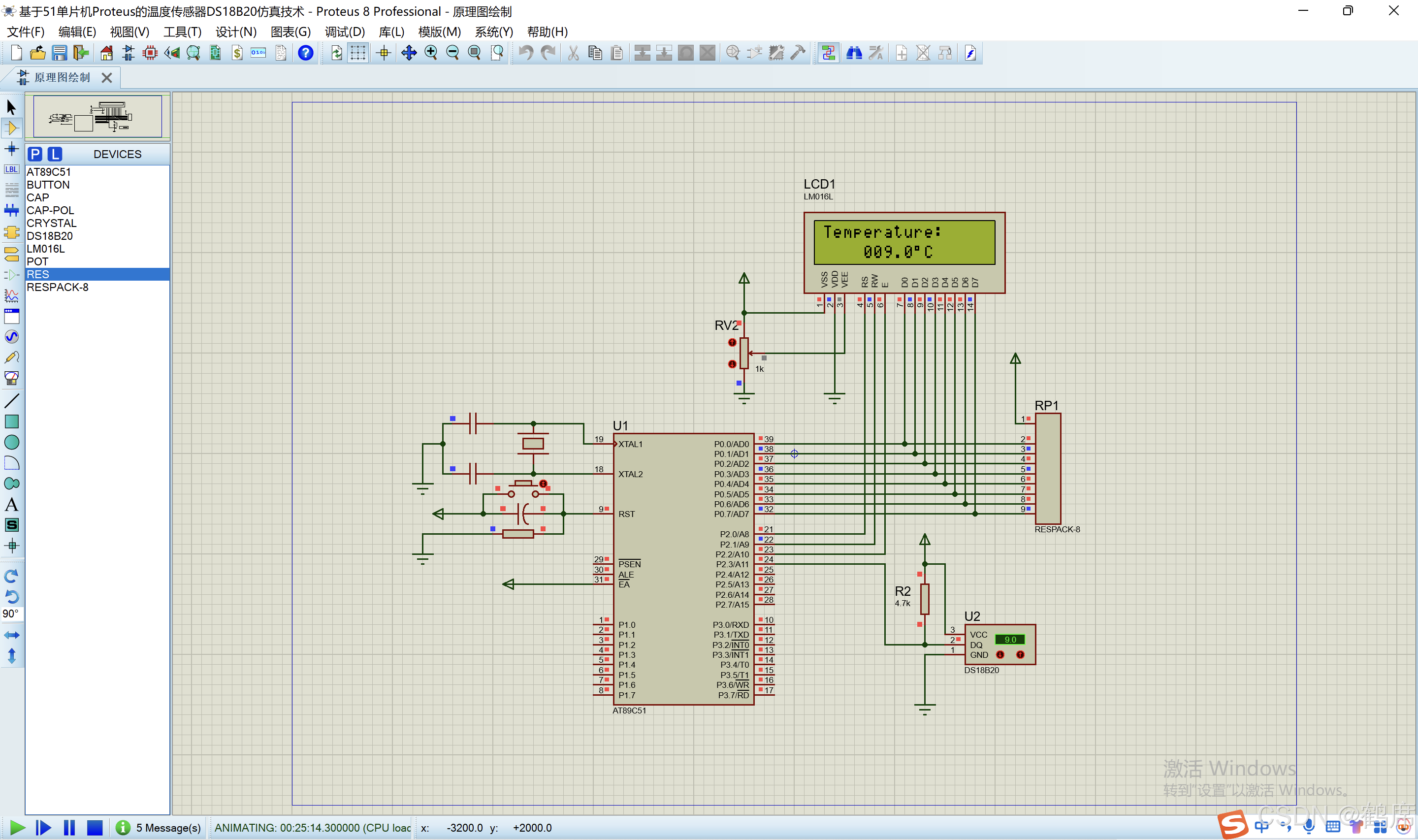

基于51单片机Proteus的温度传感器DS18B20与晶显示屏LCD1602仿真技术

其中，DQ端需添加一个上拉电阻，阻值一般为4.7KΩ。

温度传感器 DS18B20

DS18B20 是一款常用的数字温度传感器，以下是关于它的详细信息：

一、硬件特性

1. 单总线接口：

DS18B20 采用单总线接口，这意味着它只需要一根数据线就可以与微控制器（如单片机）进行通信，极大地简化了硬件连接。它通过该数据线既可以传输数据，也可以获取电源（寄生电源模式），当然也可以使用外部电源供电。

2.引脚功能：

引脚	功能
VCC	电源（3.0V~5.5V）
DQ	单总线接口
GND	接地端

3. 温度测量范围：

测量范围为 -55°C 至 +125°C，在 -10°C 至 +85°C 范围内具有 ±0.5°C 的精度，能够满足大多数环境温度测量的需求。

4. 分辨率可配置：

可以将温度分辨率设置为 9 位、10 位、11 位或 12 位，对应的分辨率分别为 0.5°C、0.25°C、0.125°C 和 0.0625°C。更高的分辨率可以提供更精确的温度测量，但会相应增加转换时间。

5. 唯一 64 位序列号：

每个 DS18B20 都有一个唯一的 64 位序列号，这使得多个 DS18B20 可以挂接在同一条总线上，实现多点温度测量，并且可以通过序列号来识别不同的传感器。

二、单总线时序结构

单总线时序结构主要包括初始化、写（0和1）时序、 读（0和1）时序。

1. 初始化：

主机输出低电平，保持低电平至少480us（该时间范围：480-960us），以产生复位脉冲。接着主机释放总线，外部的上拉电阻将单总线拉高，延时15-60us，并进入接收模式。

接着DS18B20拉低总线60-240us，以产生低电平应答脉冲，若为低电平，还要做延时，其延时的时间从外部上拉电阻将单总线拉高算起最少要480us.

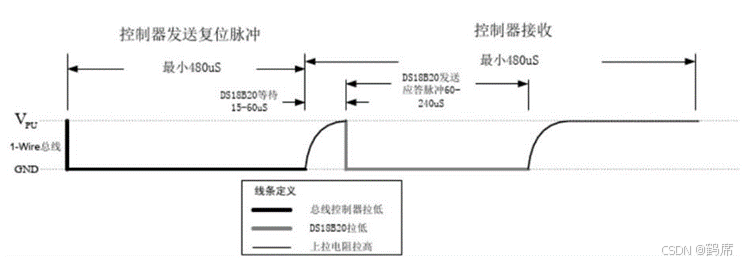

初始化时序图

初始化程序：

/******************************DS18B20 初始化********************************/
void Init_DS18B20()
{
	uchar temp;
	DQ=1;
	delay_us(8);
	DQ=0;   // 拉低DQ总线，持续时间为480us至960us之间
	delay_us(80); //拉低至少480us，产生复位脉冲
	DQ = 1; // 主机释放总线
	delay_us(14);  // 延时15-16us
	temp=DQ; // 进入接收模式，此时temp=0
	delay_us(20); // 低电平信号持续60-240us，DS18B20主动释放总线，总线电平被拉高
}

2. 写时序：

发送或接受一个字节时，连续调用8次发送或接受一位的时序，依次发送或接受一个字节的8位低位在前。写时序包括写0时序和写1时序。所有写时序至少需要60us，且在2次独
