一、DS18B20
简介
DS18B20数字温度传感器是单总线数字温度传感器，其测温范围是-55°C~+125°C。在-10°C到85°C范围内，精度为±0.5°C，并且它具有64位只读存储器存储器件的序列号，是一个唯一的编号。温度采集设备可以通过编号来识别对应的温度传感器。

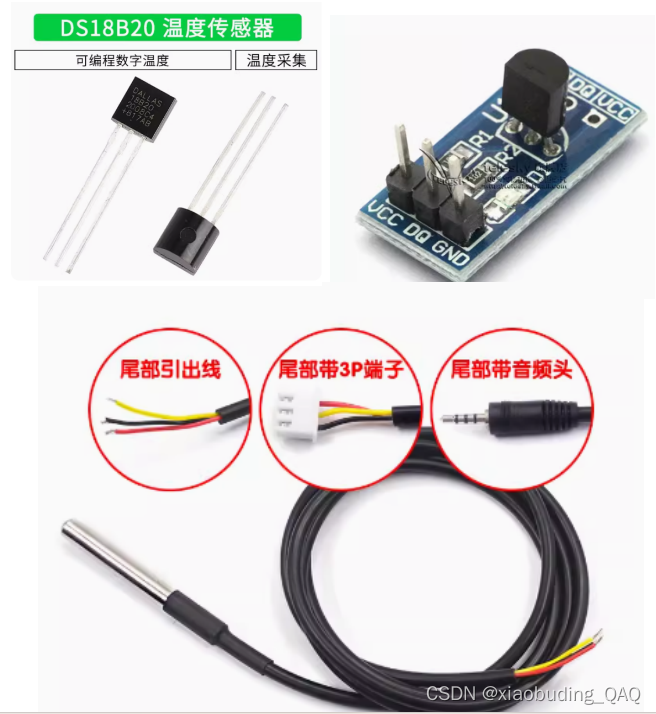

如下是我在网上找到的最多的三款DS18B20芯片的实物模块。

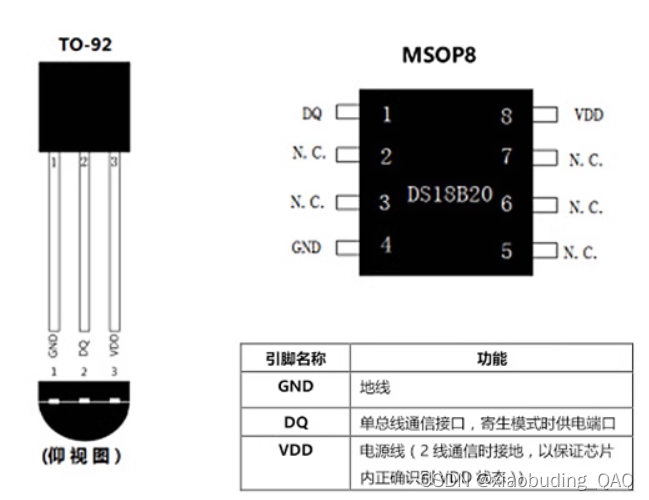

管脚
管脚说明如下：
DS18B20一共有三个管脚，分别是VDD，GND和DQ。前两个分别是供电脚，它的工作电压为3V-5.5V，所以我们用3.3V或者5V供电，而DQ是它的数据传输口，也就是通信口。它采用了单总线的通信方式，即通过这一根线同时实现数据的发送和接收。
内部框图
下面是它的内部框图：
- 64位ROM主要作为器件地址，用于总线通信的地址
- 暂存器：用于总线的数据交互
- EEPROM存储器：用于保存温度处罚阈值和配置参数
二、DS18B20读取温度值

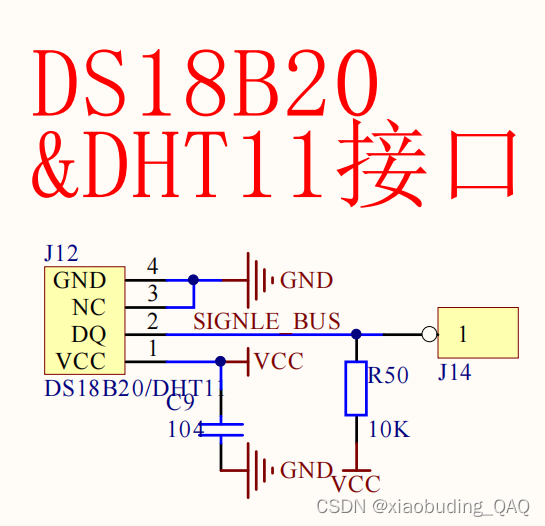

这里需要注意的点是在实物中，DS18B20的输出引脚DQ必须要一个上拉电阻。为什么要这个上拉电阻呢？
这是因为这个DQ引脚是开漏输出，而开漏输出只能输出低电平，不能输出高电平。漏极开路输出高电平时必须在输出端与正电源（VCC）间外接一个上拉电阻。否则只能输出高阻态。
那底下的仿真图为什么不用加上拉电阻呢？请看下面两个示意图

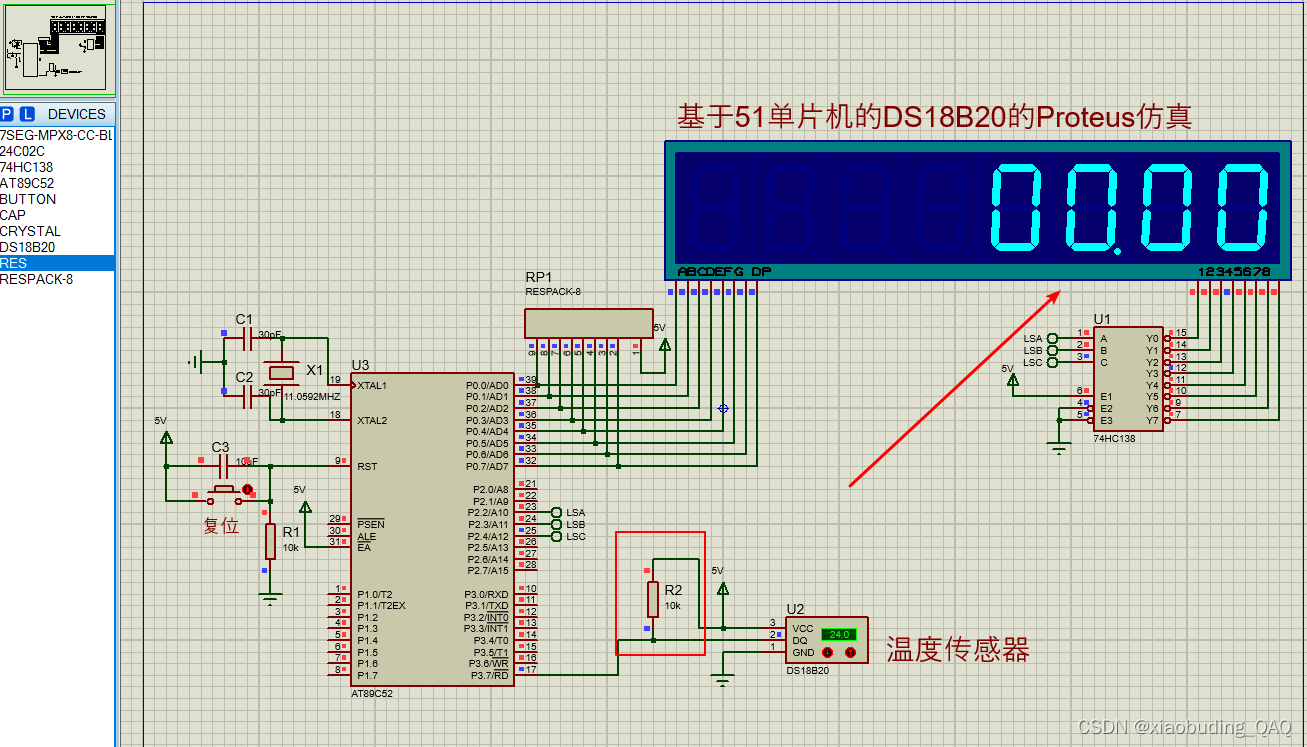

加上拉电阻的示意图：

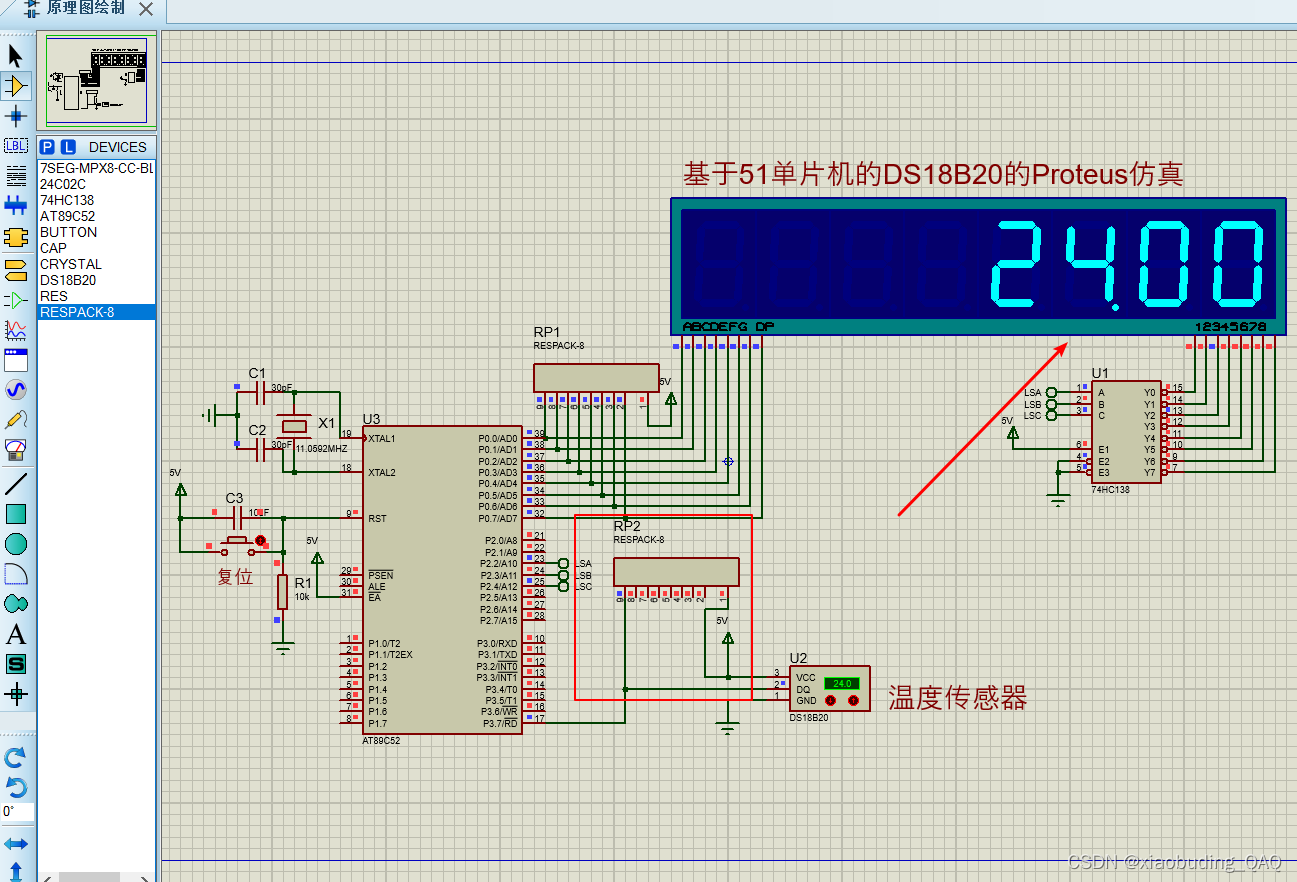

加排阻的示意图：
通过上面的两个示意图，我们可以知道在仿真中排阻有上拉作用使DS18B20能够正常工作，而仿真中电阻做的上拉却不行。
、
具体原因我在百度上找到了，请看：在Proteus仿真中，排阻组件具有内部模型，可以模拟电路的上拉效果，使得引脚在未连接到其他设备时能够保持高电平状态。这是因为Proteus提供了特殊的排阻元件用于仿真目的。然而，普通电阻在仿真中不会具有这种特殊的模型。普通电阻在电路中主要用于电流限制、分压等功能，而不是特定的上拉电路。因此，在使用普通电阻时，它不会自动将引脚拉高到逻辑高电平，需要通过其他元件或电路来实现相应的功能。
仿真图
DS18B20
仿真程序
main.c
main.c这段程序是用来实现DS18B20温度传感器的温度检测和数码管显示功能的。程序通过读取温度传感器的数据，并进行处理转换，最终将温度值以数码管的形式显示出来。其中，温度值的读取和处理在datapros()函数中实现，数码管的显示在DigDisplay()函数中完成。主函数main()中循环调用这两个函数来持续地读取温度并显示在数码管上。
/**************************************************************************************
* DS18B20温度传感器实验 *
实现现象：下载程序后，在温度传感器接口处，按照丝印方向插好温度传感器，数码管就会显示
检测的温度值，
注意事项：
***************************************************************************************/
#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"temp.h"
typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;
sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;
char num=0;
u8 DisplayData[8];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
while(i--);
}
/*******************************************************************************
* 函 数 名 : datapros()
* 函数功能 : 温度读取处理转换函数
* 输 入 : temp
* 输 出 : 无
*******************************************************************************/
void datapros(int temp)
{
float tp;
if(temp< 0) //当温度值为负数
{
DisplayData[0] = 0x40; // -
//因为读取的温度是实际温度的补码，所以减1，再取反求出原码
temp=temp-1;
temp=~temp;
tp=temp;
temp=tp*0.0625*100+0.5;
//留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点
//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就
//算加上0.5，还是在小数点后面。
}
else
{
DisplayData[0] = 0x00;
tp=temp;//因为数据处理有小数点所以将温度赋给一个浮点型变量
//如果温度是正的那么，那么正数的原码就是补码它本身
temp=tp*0.0625*100+0.5;
//留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点
//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就
//算加上0.5，还是在小数点后面。
}
DisplayData[1] = smgduan[temp % 10000 / 1000];
DisplayData[2] = smgduan[temp % 1000 / 100] | 0x80;
DisplayData[3] = smgduan[temp % 100 / 10];
DisplayData[4] = smgduan[temp % 10];
}
/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{
u8 i;
for(i=0;i<6;i++)
{
switch(i) //位选，选择点亮的数码管，
{
case(0):
LSA=1;LSB=1;LSC=1; break;//显示第0位
case(1):
LSA=0;LSB=1;LSC=1; break;//显示第1位
case(2):
LSA=1;LSB=0;LSC=1; break;//显示第2位
case(3):
LSA=0;LSB=0;LSC=1; break;//显示第3位
case(4):
LSA=1;LSB=1;LSC=0; break;//显示第4位
case(5):
LSA=0;LSB=1;LSC=0; break;//显示第5位
}
P0=DisplayData[4-i];//发送数据
delay(100); //间隔一段时间扫描
P0=0x00;//消隐
}
}
/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{
while(1)
{
datapros(Ds18b20ReadTemp()); //数据处理函数
DigDisplay();//数码管显示函数
}
}
tmep.c
下面的这段程序是用于与DS18B20温度传感器进行通信的代码。DS18B20是一种数字温度传感器，通过单总线协议进行通信。至于单总线是怎么通信，大家看代码，都有注释的，不懂再说。
#include"temp.h"
/*******************************************************************************
* 函 数 名 : Delay1ms
* 函数功能 : 延时函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Delay1ms(uint y)
{
uint x;
for( ; y>0; y--)
{
for(x=50; x>0; x--);
}
}
/*******************************************************************************
* 函 数 名 : Ds18b20Init
* 函数功能 : 初始化
* 输 入 : 无
* 输 出 : 初始化成功返回1，失败返回0
*******************************************************************************/
uchar Ds18b20Init()
{
uint i;
DSPORT = 0; //将总线拉低480us~960us
i = 70;
while(i--);//延时642us
DSPORT = 1; //然后拉高总线，如果DS18B20做出反应会将在15us~60us后总线拉低
i = 0;
while(DSPORT) //等待DS18B20拉低总线
{
Delay1ms(1);
i++;
if(i>5)//等待>5MS
{
return 0;//初始化失败
}
}
return 1;//初始化成功
}
/*******************************************************************************
* 函 数 名 : Ds18b20WriteByte
* 函数功能 : 向18B20写入一个字节
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Ds18b20WriteByte(uchar dat)
{
uint i, j;
for(j=0; j<8; j++)
{
DSPORT = 0; //每写入一位数据之前先把总线拉低1us
i++;
DSPORT = dat & 0x01; //然后写入一个数据，从最低位开始
i=6;
while(i--); //延时68us，持续时间最少60us
DSPORT = 1; //然后释放总线，至少1us给总线恢复时间才能接着写入第二个数值
dat >>= 1;
}
}
/*******************************************************************************
* 函 数 名 : Ds18b20ReadByte
* 函数功能 : 读取一个字节
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
uchar Ds18b20ReadByte()
{
uchar byte, bi;
uint i, j;
for(j=8; j>0; j--)
{
DSPORT = 0;//先将总线拉低1us
i++;
DSPORT = 1;//然后释放总线
i++;
i++;//延时6us等待数据稳定
bi = DSPORT; //读取数据，从最低位开始读取
/*将byte左移一位，然后与上右移7位后的bi，注意移动之后移掉那位补0。*/
byte = (byte >> 1) | (bi << 7);
i = 4; //读取完之后等待48us再接着读取下一个数
while(i--);
}
return byte;
}
/*******************************************************************************
* 函 数 名 : Ds18b20ChangTemp
* 函数功能 : 让18b20开始转换温度
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Ds18b20ChangTemp()
{
Ds18b20Init();
Delay1ms(1);
Ds18b20WriteByte(0xcc); //跳过ROM操作命令
Ds18b20WriteByte(0x44); //温度转换命令
//Delay1ms(100); //等待转换成功，而如果你是一直刷着的话，就不用这个延时了
}
/*******************************************************************************
* 函 数 名 : Ds18b20ReadTempCom
* 函数功能 : 发送读取温度命令
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Ds18b20ReadTempCom()
{
Ds18b20Init();
Delay1ms(1);
Ds18b20WriteByte(0xcc); //跳过ROM操作命令
Ds18b20WriteByte(0xbe); //发送读取温度命令
}
/*******************************************************************************
* 函 数 名 : Ds18b20ReadTemp
* 函数功能 : 读取温度
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
int Ds18b20ReadTemp()
{
int temp = 0;
uchar tmh, tml;
Ds18b20ChangTemp(); //先写入转换命令
Ds18b20ReadTempCom(); //然后等待转换完后发送读取温度命令
tml = Ds18b20ReadByte(); //读取温度值共16位，先读低字节
tmh = Ds18b20ReadByte(); //再读高字节
temp = tmh;
temp <<= 8;
temp |= tml;
return temp;
}
tmep.h
#ifndef __TEMP_H_
#define __TEMP_H_
#include<reg52.h>
//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif
#ifndef uint
#define uint unsigned int
#endif
//--定义使用的IO口--//
sbit DSPORT=P3^7;
//--声明全局函数--//
void Delay1ms(uint );
uchar Ds18b20Init();
void Ds18b20WriteByte(uchar com);
uchar Ds18b20ReadByte();
void Ds18b20ChangTemp();
void Ds18b20ReadTempCom();
int Ds18b20ReadTemp();
#endif
三、总结
今天主要讲了基于51单片机的DS18B20的proteus仿真。
感谢你的观看！
