FX3U-4DA模块为三菱模拟量输出模块

接线（图片来自三菱模拟量扩展模块手册）

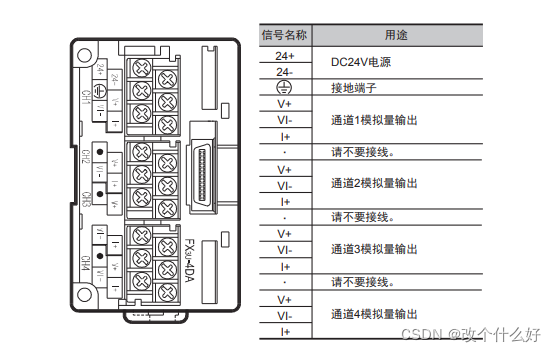

端子说明

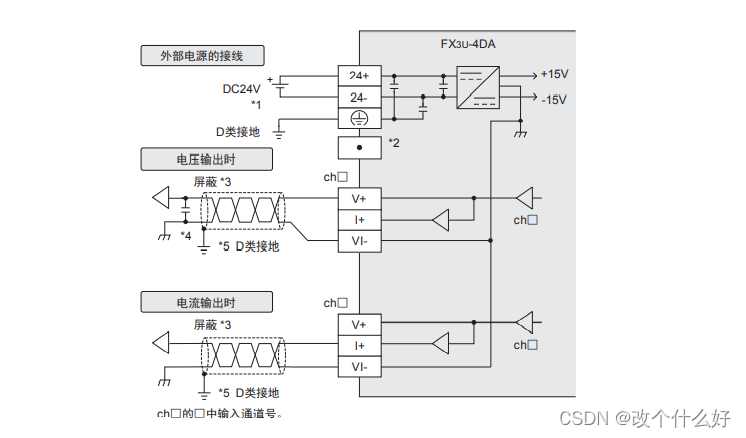

模拟量输出的端子接线

两线制

电流输出时

I+==输入+，VI-==输入-

编程

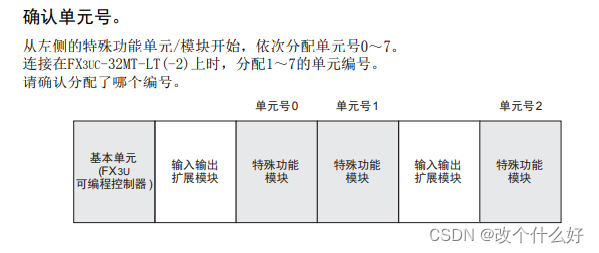

首先确定特殊扩展模块的单元号

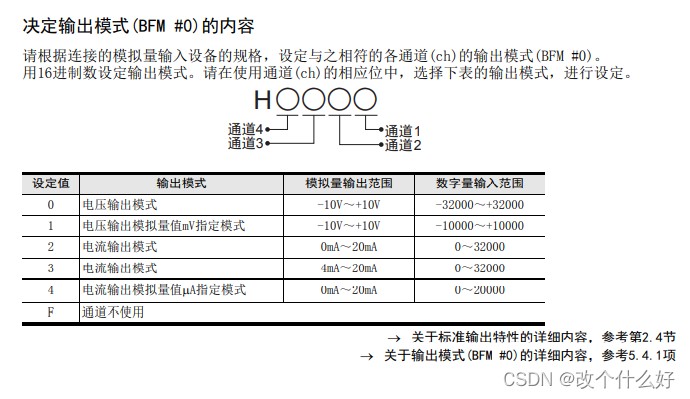

决定输出模式

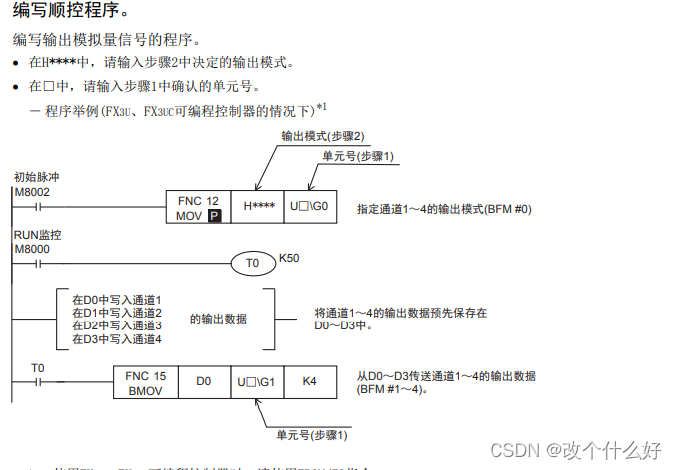

编写程序
