EDA EGO1开发板实验项目3-2 寄存器设计

本文链接：https://blog.csdn.net/weixin_60936674/article/details/146027450

一实验要求

1实验目的及实验内容要求

1.1 实验目的

1.熟悉VIVADO的编译环境

2.熟悉在 VIVADO 环境下运用 Verilog HDL 语言的编程开发流程，包括源程序的编写、编译、模拟仿真及程序下载。

3.使用Verilog语言设计一个通用寄存器，包括复位、置位、装载、清除基础功能，而且包括左移、右移、循环左移、循环右移功能。

1.2 实验内容

1．VIVADO 环境下源程序的编写、编译

2．模拟仿真

3．程序下载

1.3实验要求

基础任务：设计一位具有复位、置位、装载、存储功能的寄存器和多位这样功能的寄存器（4位或8位），两种方法，一是可以将一位寄存器封装成IP核，多位寄存器使用IP核设计而成，二是将一位寄存器作为底层，多位寄存器调用，即直接使用层次化方式设计而成（两种方式二选一）。

(2)拓展任务：设计一个N位通用寄存器，除了要有复位、置位、装载、存储功能外，还要有左移和右移功能，由外部给移入数据。

(3)提高任务：设计一个N位通用寄存器，除了要有复位、置位、装载、存储功能外，还要有左移和右移功能，由外部给移入数据，还要有循环左移和循环右移功能。

2 实验设备或运行软件平台

Vivado 2017.4

EG01开发板

二实验内容及过程

1 实验设计及分析

1.1流程分析

输入信号接收：模块接收来自外部的时钟信号 clk 和复位信号 reset，以及控制信号 left、right、rotate_left、rotate_right、clear、load 和 set1，以及输入数据信号 in。

辅助时钟信号生成：使用一个寄存器 count 作为计数器，根据时钟信号 clk 和复位信号 reset 来生成一个辅助时钟信号 clk1。这个辅助时钟信号的频率比主时钟信号 clk 低，用于控制一些操作的触发。

左移、右移、循环左移和循环右移操作：使用辅助时钟信号 clk1 来触发左移、右移、循环左移和循环右移的操作。

当 clk1 上升沿触发时，根据控制信号执行相应的操作：如果接收到 clear 信号，将寄存器 inreg 清零。如果接收到 load 信号，根据 set1 信号的状态选择将寄存器 inreg 加载为全 1 还是输入的数据。如果接收到 left 信号，将寄存器 inreg 左移一位。如果接收到 right 信号，将寄存器 inreg 右移一位。如果接收到 rotate_left 信号，将寄存器 inreg 进行循环左移操作。如果接收到 rotate_right 信号，将寄存器 inreg 进行循环右移操作。

输出信号生成：最后，将当前寄存器 inreg 的值赋给输出信号 out，以供外部使用。

1.2实验设计

模块声明：module jicunqi; 定义了一个模块名为 jicunqi，其中包含输入和输出端口。输入端口包括时钟信号 clk、复位信号 reset、左移信号 left、右移信号 right、循环左移信号 rotate_left、循环右移信号 rotate_right、清除信号 clear、输入数据 in、加载信号 load、设置信号 set1。输出端口为 8 位寄存器的当前值 out。

内部信号声明：wire clk1;：声明了一个辅助时钟信号 clk1，用于触发特定操作。reg [7:0] inreg;：声明了一个 8 位的寄存器 inreg，用于存储数据。

wire [7:0] rotated_left; 和 wire [7:0] rotated_right;：声明了两个 8 位的辅助信号，用于存储左移和右移后的数据。wire [7:0] left1; 和 wire [7:0] right1;：声明了两个 8 位的辅助信号，用于存储左移和右移操作的结果。reg [26:0] count;：声明了一个 27 位的寄存器 count，用于生成辅助时钟信号 clk1。

分频时钟信号生成：assign clk1 = count[26];：将寄存器 count 的最高位作为辅助时钟信号 clk1。

时序逻辑：always @(posedge clk or negedge reset)：定义了一个时序逻辑块，在时钟信号的上升沿或者复位信号的下降沿触发。if (reset == 0) count<=0;：如果复位信号为低电平，则将寄存器 count 清零。else count<=count+1;：否则，在时钟上升沿时，将寄存器 count 加一。

左移、右移、循环左移和循环右移操作：assign rotated_left = {inreg[6:0], inreg[7]}; 和 assign rotated_right = {inreg[0], inreg[7:1]};：通过连接寄存器 inreg 的位来生成左移和右移后的数据。assign left1 = inreg << 1; 和 assign right1 = inreg >> 1;：将输入数据 inreg 分别左移一位和右移一位，生成左移和右移操作的结果。always @(posedge clk1)：定义了一个时序逻辑块，在辅助时钟信号 clk1 的上升沿触发。根据接收到的控制信号执行相应的操作：清除、加载、左移、右移、循环左移、循环右移。

输出信号生成：assign out = inreg;：将当前寄存器 inreg 的值赋给输出端口 out。

2 实验步骤及实验数据记录

2.1 实验步骤

（1）双击启动VIVADO。

（2）利用向导，建立一个新项目。

（3）输入设计

新建一个Verilog HDL文件，在左侧“Flow Navigator”栏中的“Project Manager”下点击“Add Sources”，在弹出的窗口中选择“Add or create design sources”。或者可以通过右击Design sourse选择Add Sourse创建文件。

在“Sources”窗口中的“Design Sources”下双击创建的源文件。在用户区Verilog HDL文件窗口中编写代码，保存时文件名与实体名保持一致。

寄存器设计的Verilog参考程序。编辑代码如下：

module jicunqi(
  input wire clk,
  input wire reset,
  input wire left,
  input wire right,
  input wire rotate_left,
  input wire rotate_right,
  input wire clear,
  input wire [7:0] in,
  input wire load,
  input wire set1,
  output wire [7:0] out
);
wire [7:0] left1;
wire [7:0] right1;
reg [26:0] count;
wire clk1;
reg [7:0] inreg;
wire [7:0] rotated_left;
wire [7:0] rotated_right;
assign clk1 = count[26];
always @(posedge clk or negedge reset)
 begin
  if (reset == 0) count<=0;
  else count<=count+1;
  end
assign left1 = inreg << 1;
assign right1 = inreg >> 1;
assign rotated_left = {inreg[6:0], inreg[7]};
assign rotated_right = {inreg[0], inreg[7:1]};
always @(posedge clk1) begin
  if (clear) begin
    inreg <= 8'b0;
  end else if (load) begin
    if (set1) begin
      inreg <= 8'b11111111;
    end else begin
      inreg <= in;
    end
  end else if (left) begin
    inreg <= left1;
  end else if (right) begin
    inreg <= right1;
  end else if (rotate_left) begin
    inreg <= rotated_left;
  end else if (rotate_right) begin
    inreg <= rotated_right;

  end
end
assign out = inreg;
endmodule

（4）VIVADO 程序编译

完成Synthesize的综合编译。编译成功后，关闭弹出窗口。双击Schematic可以查看RTL级电路图。

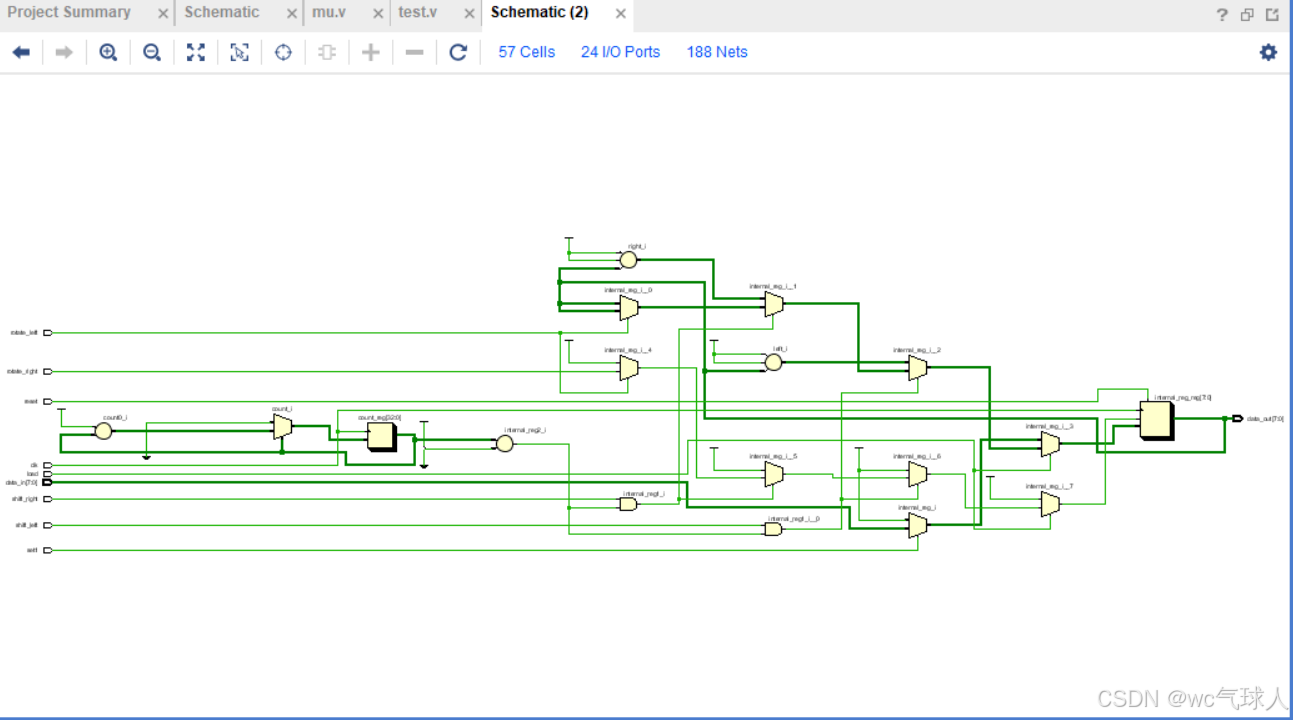

图1 RTL级电路图

（5）仿真

创建仿真文件，在左侧“Flow Navigator”栏中的“Project Manager”下点击“Add Sources”，在弹出的窗口中选择“Add or create simulationsources”，在“Sources”窗口中的“ Simulation Sources ”下双击新建的仿真文件，在编辑窗口完成仿真文件编写。

module test;
  reg clk;
  reg reset;
  reg [7:0] data_in;
  reg load;
  reg set1;
  reg clear;
  reg shift_left;
  reg shift_right;
  reg rotate_left;
  reg rotate_right;
  wire [7:0] data_out;
  jicunqi uut (
    .clk(clk),
    .reset(reset),
    .in(data_in),
    .load(load),
    .clear(clear),
    .set1(set1),
    .left(shift_left),
    .right(shift_right),
    .rotate_left(rotate_left),
    .rotate_right(rotate_right),
    .out(data_out)
  );
  initial begin
    clk = 0;
    forever #5 clk = ~clk;
  end
  // 测试序列
  initial begin
    // 初始化
     #10 reset = 0;
    #10 reset = 1; // 释放复位
    // 置位操作
    load = 1;
    set1 = 1;
    #10 load = 0;
    set1 = 0;
    #30;
   #10 clear = 1;
   #20 clear = 0;
   // 置位操作
    #20
    // 装载数据
    load = 1;
    data_in = 8'b10101010;
    set1 = 0;
    #20 load = 0;
    #10;
    #20
    // 左移操作
    shift_left = 1;
    #40;
    shift_left = 0;
    #10;
  #100
    // 右移操作
    shift_right = 1;
    #40;
    shift_right = 0;
    #10;
  #100
    // 循环左移操作
    rotate_left = 1;
    #100 rotate_left = 0;
    #50;
  #100
    // 循环右移操作
    rotate_right = 1;
    #50 rotate_right = 0;
    #50;
    $finish;
  end
endmodule

在左侧“Flow Navigator”一栏中的“Simulation”下点击“Run Simulation”，选择“Run Behavior Simulation”。进入仿真界面。

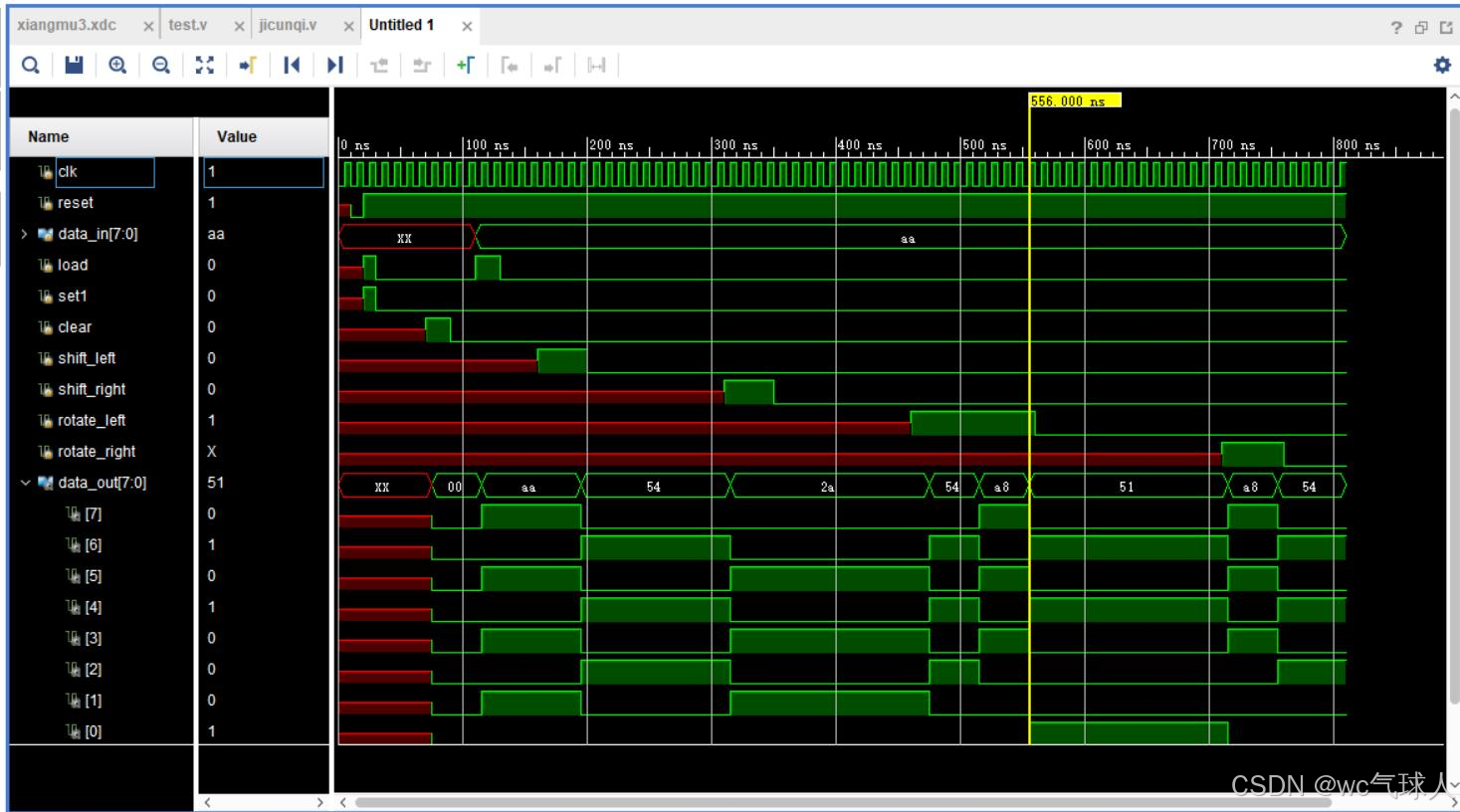

图2 仿真波形图

调整界面布局，将波形窗口拉大。点击“Zoom Fit”，将波形缩放到合适大小。仿真结束之后，在波形窗口上方的浅蓝色区域最右边点击叉号，在确认窗口点击“OK”，关闭仿真界面。

（6）分配引脚（添加约束）

右击约束子目录下文件夹，选择Add Sourse，选择第一项Add orcreate constraints 编写约束文件如下：

set_property PACKAGE_PIN P17 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports clk]
set_property PACKAGE_PIN P15 [get_ports reset]
set_property IOSTANDARD LVCMOS33 [get_ports reset]
set_property PACKAGE_PIN U3 [get_ports clear]
set_property IOSTANDARD LVCMOS33 [get_ports clear]
set_property PACKAGE_PIN U2 [get_ports set1]
set_property IOSTANDARD LVCMOS33 [get_ports set1]
set_property PACKAGE_PIN P5 [get_ports data_in[7]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[7]]
set_property PACKAGE_PIN P4 [get_ports data_in[6]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[6]]
set_property PACKAGE_PIN P3 [get_ports data_in[5]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[5]]
set_property PACKAGE_PIN P2 [get_ports data_in[4]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[4]]
set_property PACKAGE_PIN R2 [get_ports data_in[3]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[3]]
set_property PACKAGE_PIN M4 [get_ports data_in[2]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[2]]
set_property PACKAGE_PIN N4 [get_ports data_in[1]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[1]]
set_property PACKAGE_PIN R1 [get_ports data_in[0]]
set_property IOSTANDARD LVCMOS33 [get_ports data_in[0]]
set_property PACKAGE_PIN V2 [get_ports load]
set_property IOSTANDARD LVCMOS33 [get_ports load]
set_property PACKAGE_PIN V4 [get_ports shift_left]
set_property IOSTANDARD LVCMOS33 [get_ports shift_left]
set_property PACKAGE_PIN R3 [get_ports shift_right]
set_property IOSTANDARD LVCMOS33 [get_ports shift_right]
set_property PACKAGE_PIN T3 [get_ports rotate_left]
set_property IOSTANDARD LVCMOS33 [get_ports rotate_left]
set_property PACKAGE_PIN T5 [get_ports rotate_right]
set_property IOSTANDARD LVCMOS33 [get_ports rotate_right]
set_property PACKAGE_PIN F6 [get_ports data_out[7]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[7]]
set_property PACKAGE_PIN G4 [get_ports data_out[6]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[6]]
set_property PACKAGE_PIN G3 [get_ports data_out[5]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[5]]
set_property PACKAGE_PIN J4 [get_ports data_out[4]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[4]]
set_property PACKAGE_PIN H4 [get_ports data_out[3]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[3]]
set_property PACKAGE_PIN J3 [get_ports data_out[2]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[2]]
set_property PACKAGE_PIN J2 [get_ports data_out[1]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[1]]
set_property PACKAGE_PIN K2 [get_ports data_out[0]]
set_property IOSTANDARD LVCMOS33 [get_ports data_out[0]]

（7）综合

在“Flow Navigator”一栏中的“Synthesis”下点击“Run Synthesis”。等待右上角显示综合完成。

（8）实现

单击Run implementation，运行完成后弹出下面窗口，生成比特流文件。

（9）下载

运行完成，选择OpenHardwareManager，将实验板通过USB连接至电脑，然后点击Auto Connect，连接成功后，右击FPGA芯片选择ProgramDevice，下载完成OK，开发板即可演示。

2.2 实验数据分析

1.仿真波形

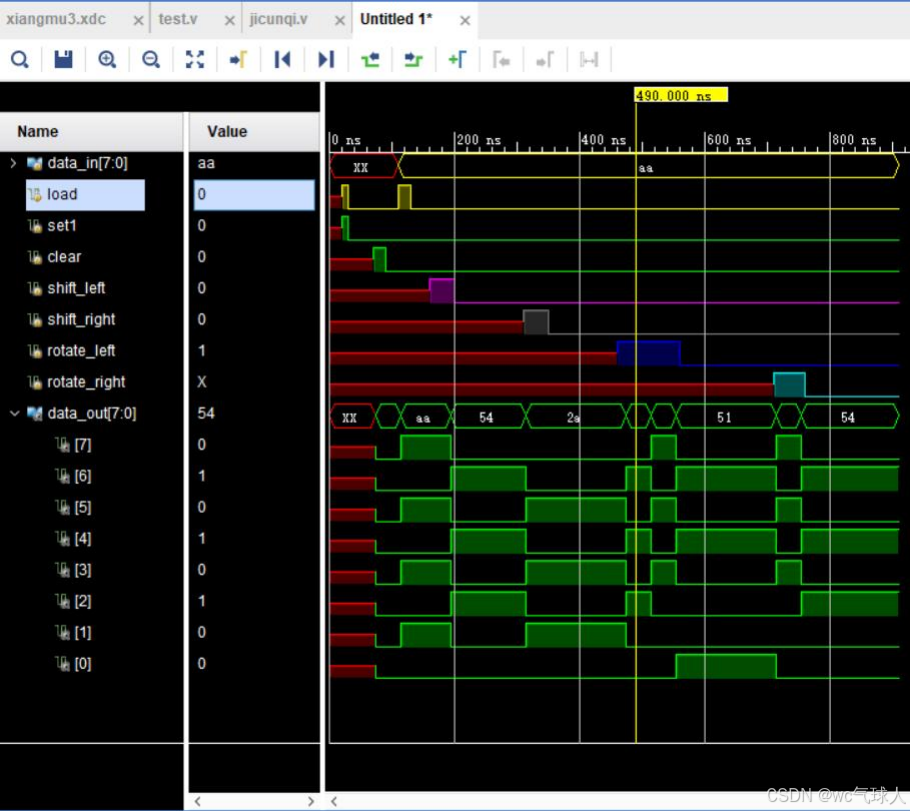

图3 仿真波形图

分析：load为装载信号，load为高电平时，外部输入的数据才能装载到寄存器中，load为低电平时，外部输入的数据被存储，改变外部输入不影响寄存器存储的数据；clear为清除信号，clear为高电平时，寄存器中存储的数据全部清空置0；left为左移信号，left为1时，寄存器中所存储的数据进行左移，直到全部移出寄存器；right为1时，寄存器中所存储的数据进行右移，直到全部移出寄存器；rolate_left为1时，寄存器中所存储的数据进行循环左移，低位移到高位，不会移出寄存器；rolate_right为1时，寄存器中所存储的数据进行循环右移，高位移到低位，不会移出寄存器；例如图中输入数据10101010时，寄存器存储10101010，当left为1时，变为01010100，移出了一位；当right为1后，变为了00101010；当进行循环左移时，变成01010100、10101000；当进行循环右移时，变成了10101000、01010100。满足实验设计要求。

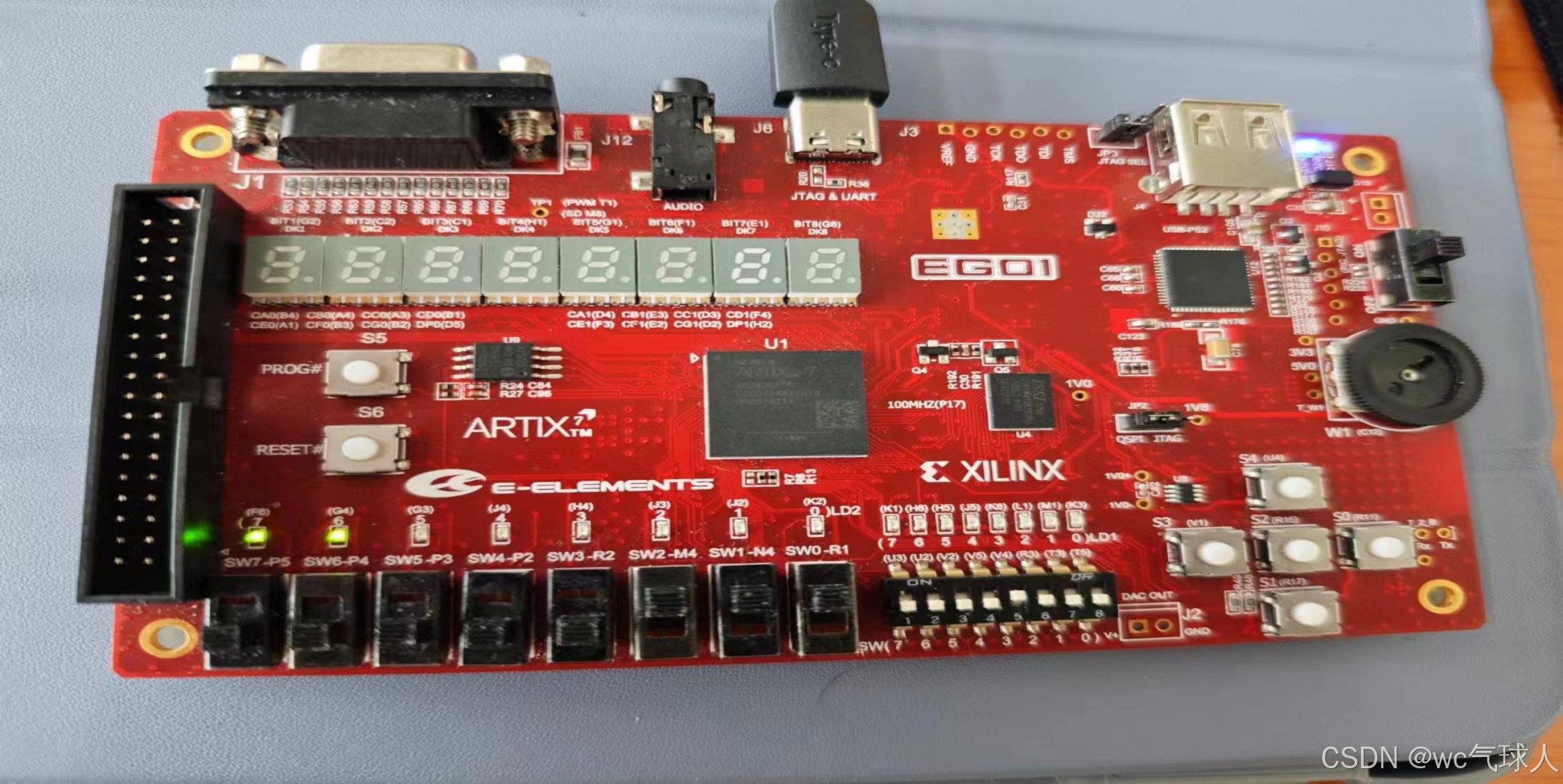

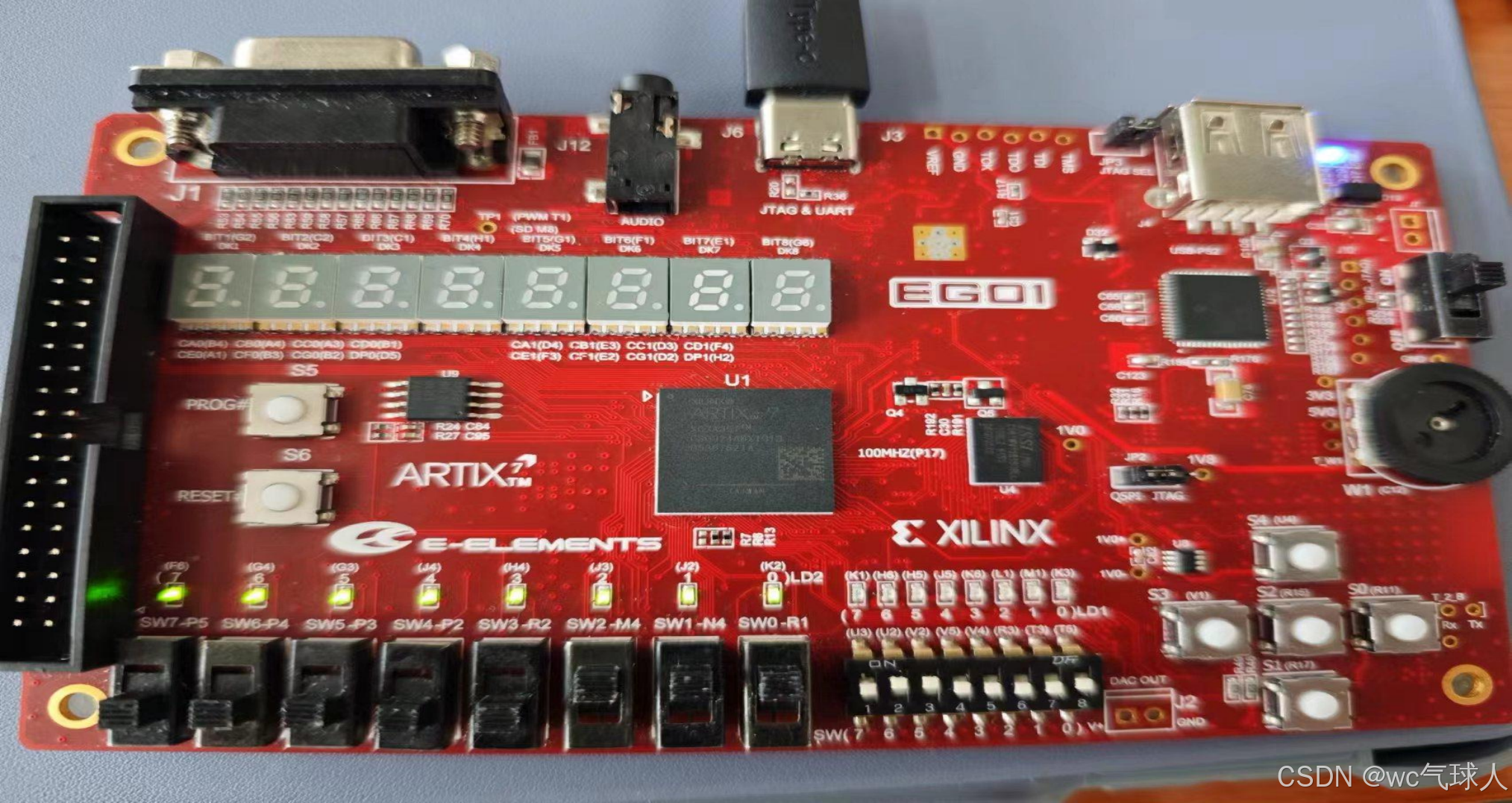

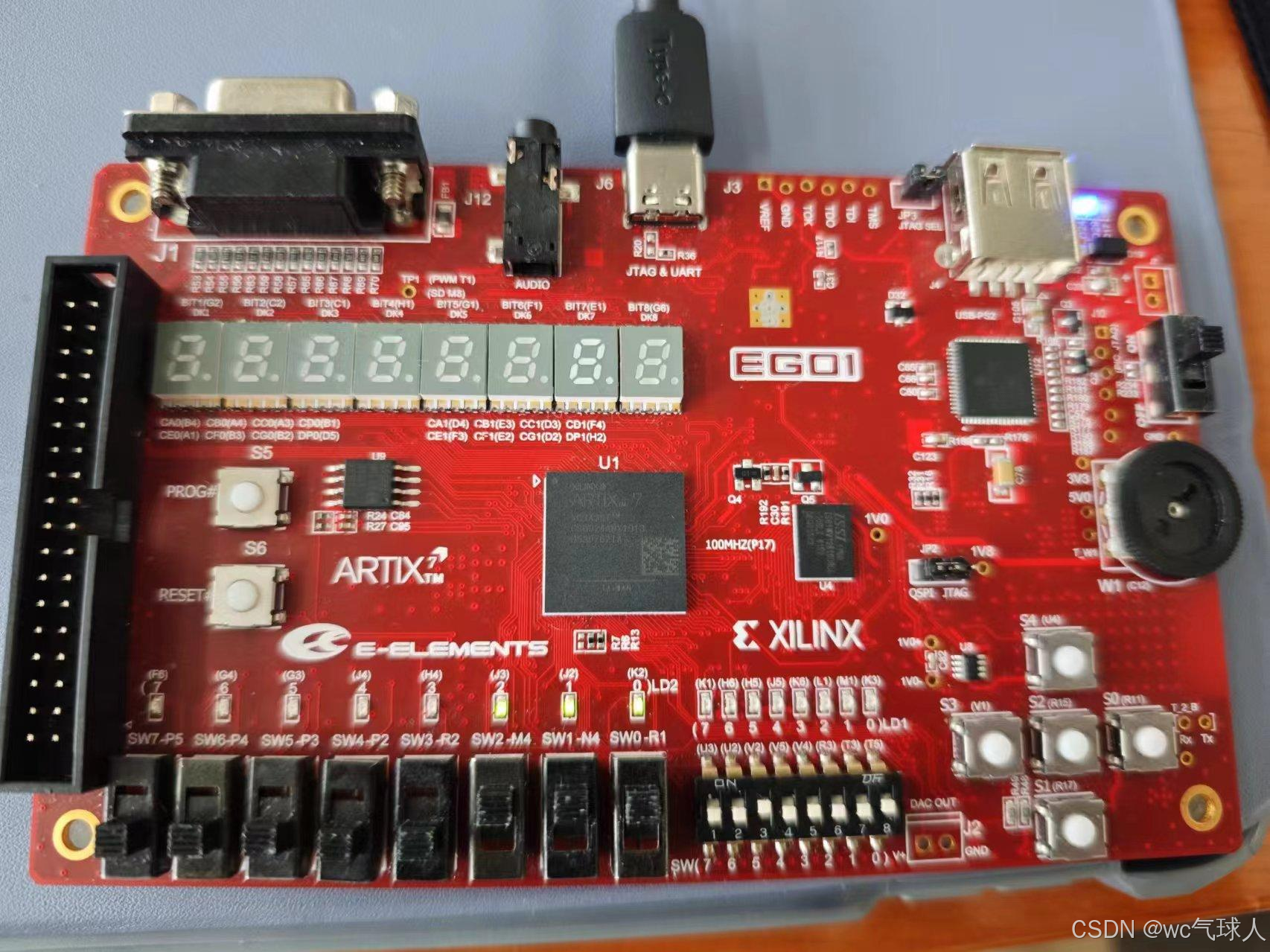

分析：拨码开关SW7、SW6、SW5、SW4、SW3、SW2、SW1、SW0为外部数据的输入，SW7-U3为复位信号输入、SW6-U2为置位信号输入、SW5-V2为装载信号输入、SW3-V4为左移信号输入、SW2-R3为右移信号输入、SW1-T3为循环左移信号输入、SW0-T5为循环右移信号输入。LD2为寄存器中数据的展示，如上图展示了置位、复位、左移、存储、装载功能，符合实验设计要求。
