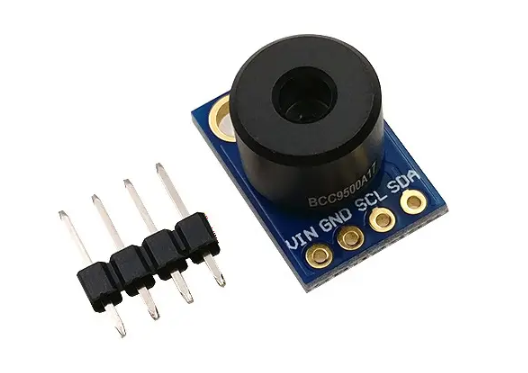

一、实物图
二、原理图
编号 | 名称 | 功能 |
1 | VCC | 电源正 |
2 | GND | 电源地 |
3 | SCL | 串行时钟输入 |
4 | SDA | 串行地址和数据输入/输出 |
三、简介
MLX90614是一种红外温度计,用于非接触式温度测量。红外测温是根据被测物体的红外辐射能量来确定物体的温度,不与被测物体接触,具有不影响被测物体温度分布场,温度分辨率高、响应速度快、测温范围广、不受测温上限的限制、稳定性好等特点。适合于汽车空调、室内暖气、家用电器、手持设备以及医疗设备应用等。
MLX90614的出厂校准温度范围很广:环境温度为-40°C——125°C,目标温度为-70°C——380°C。测量值是传感器视场中所有物体的平均温度。在室温下,MLX90614的标准精确度为±0.5°C。
四、工作原理
MLX90614由MLX81101红外热电堆传感器和包括含有稳压电路、低噪声放大器、A/D转换器、DSP单元、脉宽调制电路及逻辑控制电路的MLX90302信号处理芯片构成。
其工作原理为:红外热电堆传感器输出的温度信号经过内部低噪声、低失调的运算放大器(OPA)放大后经过A/D转换器(ADC)转换为17位数字信号通过可编程FIR及IIR低通数字滤波器(即DSP)处理后输出,输出结果存储在其内部RAM存储单元中。
五、通信协议(SMBus通信)
单片机与MLX90614红外测温模块之间通信的方式是“类IIC”通信,意思就是通信方式跟IIC通信方式很像但又不是IIC,它有另外一个名字叫做SMBus。SMBus (System Management Bus)是 1995 年由 intel 公司提出的一种高效同步串行总线,SMBus 只有两根信号线:双向数据线和时钟信号线,容许 CPU 与各种外围接口器件以串行方式进行通信、交换信息,既可以提高传输速度也可以减小器件的资源占用,另
