【mcuclub】蓝牙模块-ECB02

1、实物图

2、原理图

3、简介

ECB02 蓝牙模块是一款支持低功耗蓝牙协议的串口透传模块；模块具有小体积、高性能、高性价比、低功耗、平台兼容性强等优点；可以帮助用户快速掌握蓝牙技术，加速产品开发。模块已兼容的软件平台包括：IOS 应用程序、 Android 应用程序、PC 电脑应用程序、微信支付宝小程序等。MCU通过串口连接模块，可与手机、平板、PC 电脑进行数据通讯，轻松实现智能无线控制和数据采集。模块广泛应用在智能家居、医疗设备、共享售货机等领域。

4、注意事项

①每次发送的数据包长度最大为244字节

②传输距离：蓝牙传输距离受发射功率、电源质量、天线类型、天线方向、周围环境等因素影响，范围十几米到几十米。如果希望增加蓝牙传输距离，可以增加发射功率，使用电源质量比较好的 LDO 电源，选择大尺寸的 PCB 天线或外置的天线，在空旷的地方测试。如果希望蓝牙传输距离尽量很短，可以减小发射功率，使用最小体积的贴片陶瓷天线。

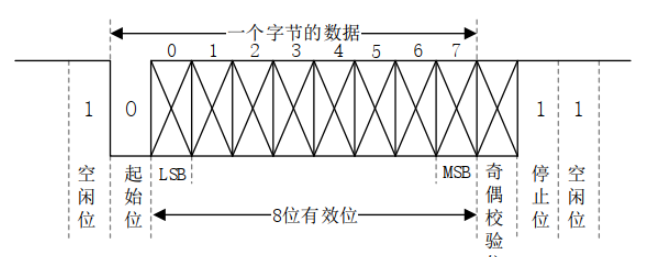

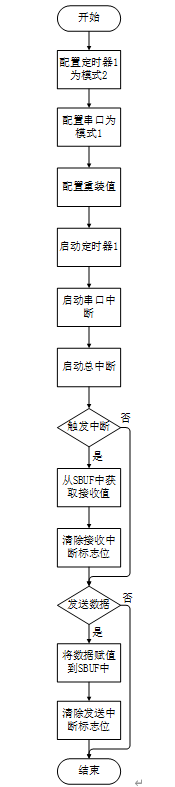

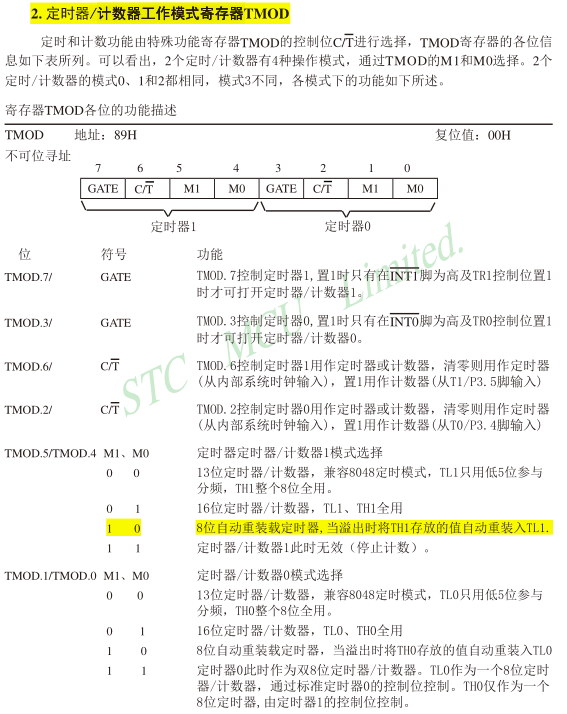

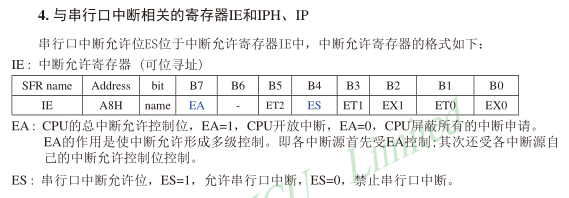

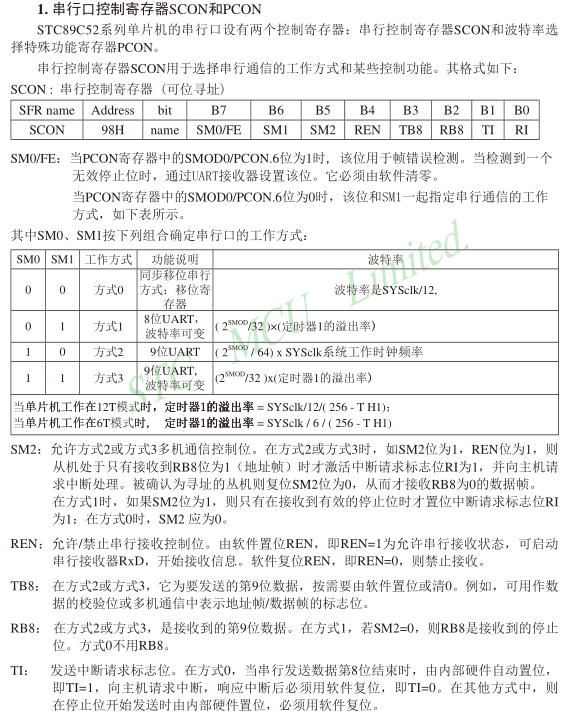

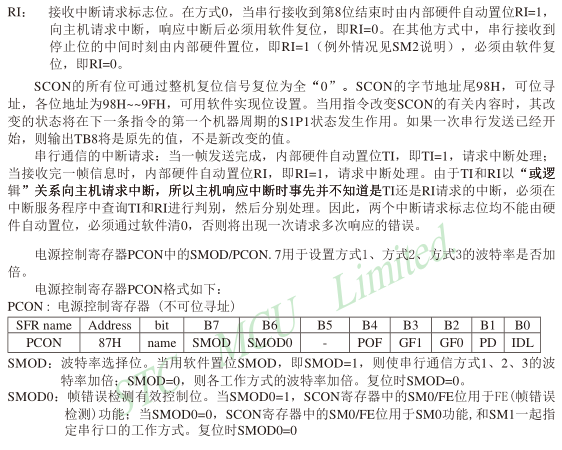

③蓝牙默认的波特率是115200，如果需要更改，需要使用AT指令。

5、引脚介绍

名称	注释
STA	蓝牙已连接，输出高电平(3.3V) 蓝牙未连接，输出低电平
RXD	串口接收，连单片机的发送引脚
TXD	串口发送，连单片机的接收引脚
GND	地
VCC	3.6V - 6V
EN	睡眠引脚，3.3V 电平 高电平或悬空：模块进入睡眠模式 低电平：模块退出睡眠模式 如果不需要低功耗，可以直接接地 在睡眠模式下，模块串口只能发数据，不能收数据 MCU 可以通过 GPIO 控制模块进入或退出睡眠模式
