【mcuclub】温度传感器DS18B20

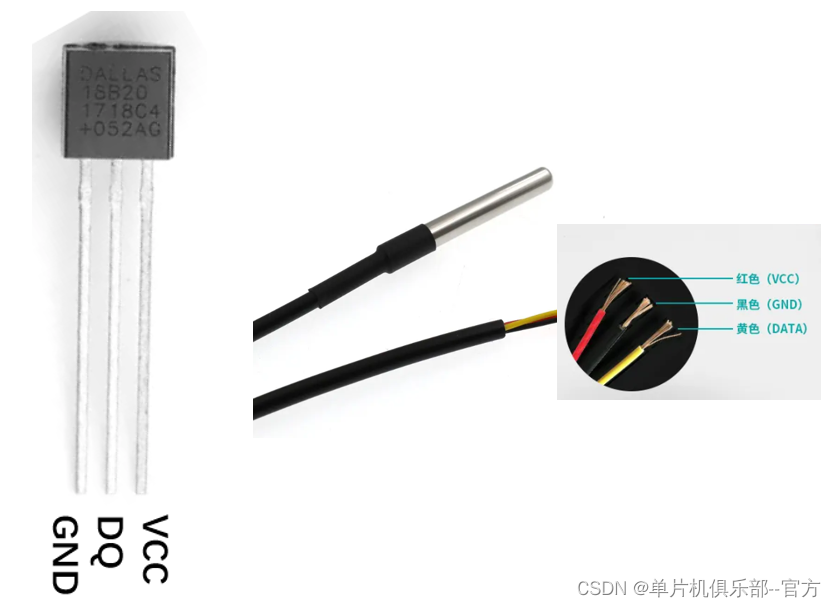

1、实物图



2、原理图



VCC：外接供电电源输入端。

DQ： 数字信号输入／输出端。

GND：电源地线

为什么接上拉电阻：

因为DS18B20的数据口是漏极开路，如果不接上拉电阻，则只能输出低电平和高阻态，不能输出高电平，因此需要外接上拉电阻，否则无法输出1。DS18B20的工作电流约为1mA，VCC一般为5V，则电阻R=5V/1mA=5KΩ。一般3.3k~10k都可以。

3、简介

DS18B20数字温度计是DALLAS公司生产的单总线器件，独特的单总线通信协议，简化了分布式温度传感应用，无需外部元件，可用数据总线供电，电压范围为3 ~5.5 V，无需备用电源，测量温度范围为-55℃~+125℃。在-10℃至+85℃范围内精度为±0.5℃。应用领域包括恒温控制、工业系统、消费电子产品温度计、或任何热敏感系统。

4、测温原理

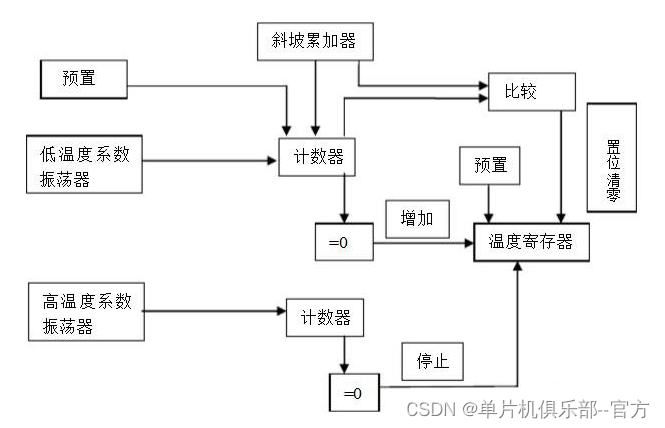

DS18B20的内部测温电路框图如上图所示，图中低温度系数振荡器的振荡频率受温度的影响很小，用于产生固定频率的脉冲信号送给减法计数器1，高温度系数振荡器随温度变化其振荡频率明显改变，所产生的信号作为减法计数器2的脉冲输入。图中还隐含着计数门，当计数门打开时，DS18B20就对低温度系数振荡器产生的时钟脉冲进行计数，进而完成温度测量。计数门的开启时间由高温度系数振荡器来决定，每次测量前，首先将-55℃所对应的基数分别置入减法计数器1和温度寄存器中，减法计数器1和温度寄存器被预置在-55℃所对应的一个基数值。减法计数器1对低温度系数振荡器产生的脉冲信号进行减法计数，当减法计数器1的预置值减到0时温度寄存器的值将加1，减法计数器1的预置将重新被装入，减法计数器1重新开始对低温度系数振荡器产生的脉冲信号进行计数，如此循环直到减法计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图中的斜率累加器用于补偿和修正测温过程中的非线性，其输出用于修正减法计数器的预置值，只要计数门仍未关闭就重复上述过程，直至温度寄存器
