【单片机毕业设计】【mcuclub-dz-022】基于单片机的智能洗鞋机设计

     最近设计了一个项目基于单片机的智能洗鞋机设计，与大家分享一下：

一、基本介绍

项目名：基于单片机的洗鞋机的设计

项目编号：mcuclub-dz-022
单片机：STM32F103C8T6
功能简介：
1、通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同
2、通过水量按键或根据重量可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示
3、通过6个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水、烘干、消毒）
4、通过一个启动／暂停按键控制洗衣机的启动／暂停
5、通过OLED显示时间、模式、水位、及过程
6、通过一个继电器模拟进水、另一个继电器模拟出水、一个继电器烘干、一个继电器消毒、直流电机模拟洗涤
7、通过WIFI可远程查看当前状态，以及可以暂停

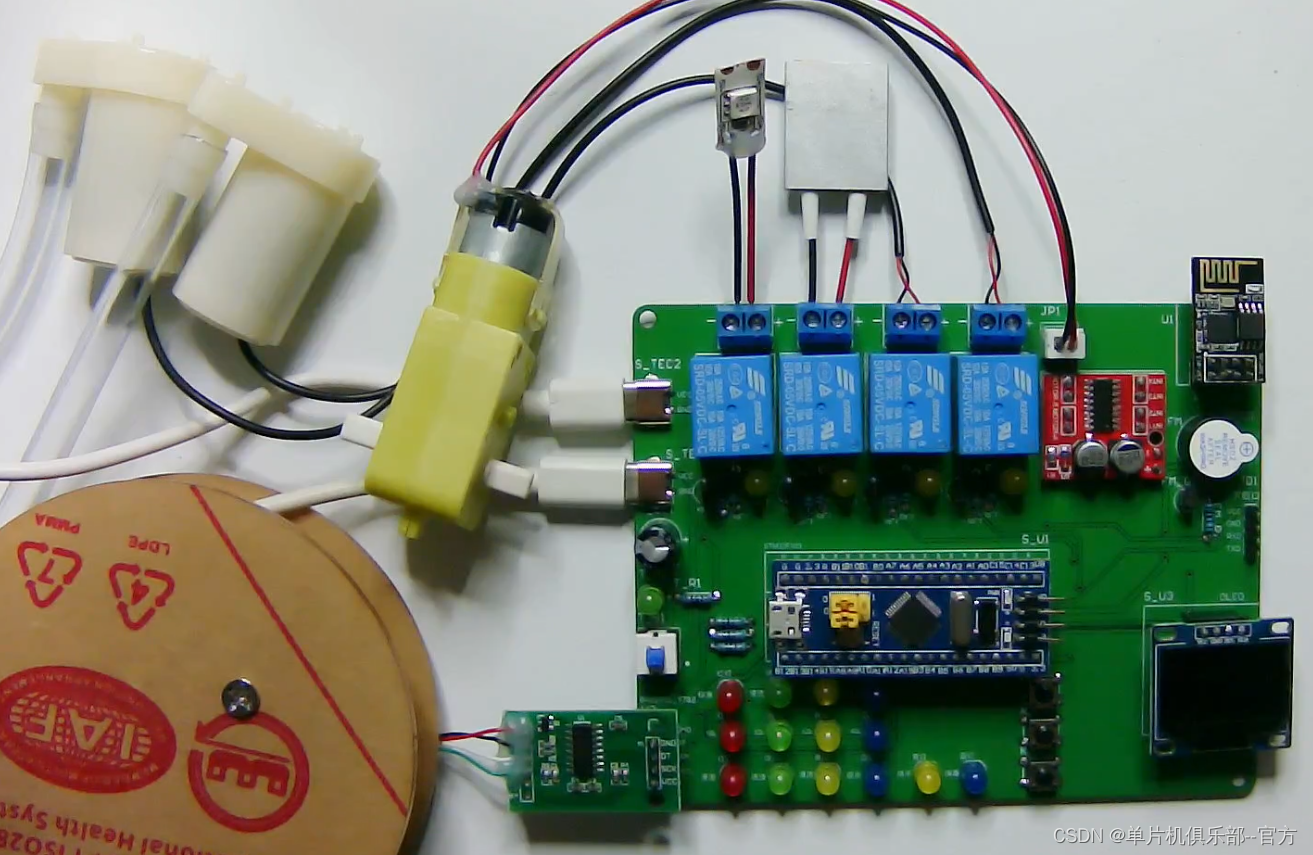

二、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

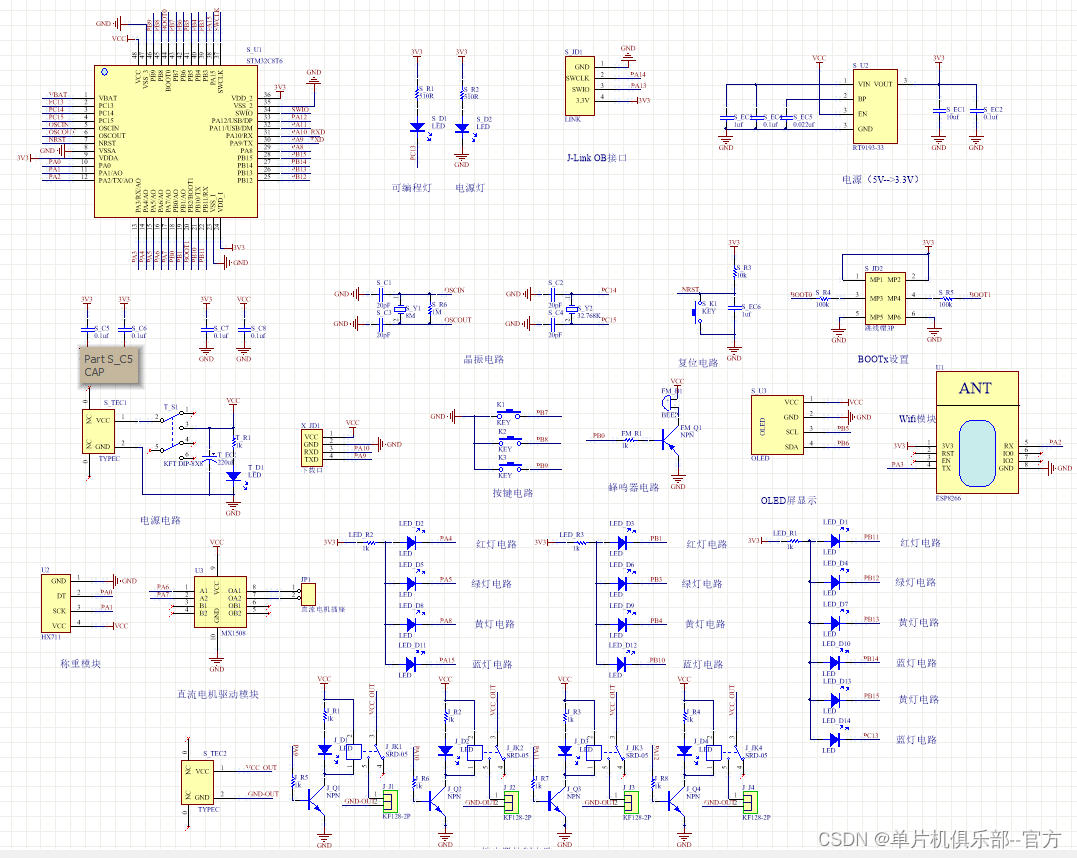

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

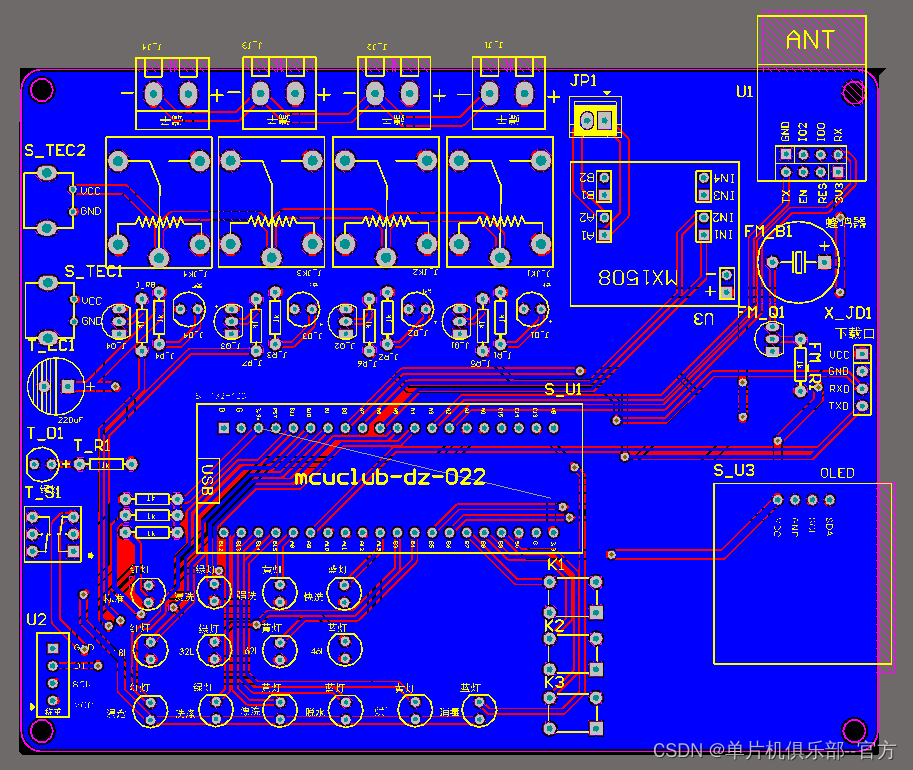

 四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

 五、系统框图

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成自动洗鞋机的整个系统，其中包含中控部分、输入部分和输出部分。设计一款洗鞋机，通过使用STM32F103、Wi-Fi模块、OLED模块、直流电机驱动模块、继电器控制电路、指示灯电路、蜂鸣器、消毒模块电路等构成。通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同。通过水量按键可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示。通过4个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水）。通过称重模块，可以自动进行水位的选择进行自动洗鞋。通过一个启动／暂停按键控制洗鞋机的启动／暂停。通过OLED显示当前时间、模式。通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤。可以通过手机控制洗鞋机的洗涤过程，洗鞋结束时，自动打开消毒继电器进行工作，对其进行工作；洗鞋完成，进行蜂鸣器报警提醒。
