【单片机毕业设计】【mcuclub-dz-044】基于STM32的智能泳池的设计与实现

  最近设计了一个项目基于STM32的智能泳池的设计与实现，与大家分享一下：

一、基本介绍

项目编号：mcuclub-dz-044
项目名：基于单片机的泳池的设计
单片机类型：STM32F103C8T6
具体功能：
1、通过防水式DS18B20测量水温，当水温低于设置最小值，则开始加热，直到加热到设置最大值
2、通过内部RTC时钟获取时间
3、通过按键可设置定时换水时间，需要两个水泵进行抽水和放水
4、通过按键可设置紫外线消毒时间，在时间内时，通过人体热释电感应模块检测是否有人，如果没人，则打开消毒灯，如果有人，则关闭消毒灯
5、通过光敏电阻检测光照值，当检测到有人且光照值低于设置最小值，则开灯补光
6、通过按键可修正时间、设置阈值、手动加热、手动换水、手动控制消毒灯、补光灯、切换模式
7、通过OLED显示各测量数据
8、通过wifi模块，可将数据远程发送手机端，手机端可设置阈值，远程加热、换水、控制消毒灯、补光灯、切换模式
7、通过WIFI模块将测量数据发送到手机端，并可以控制风速、风扇摇头以及模式切换

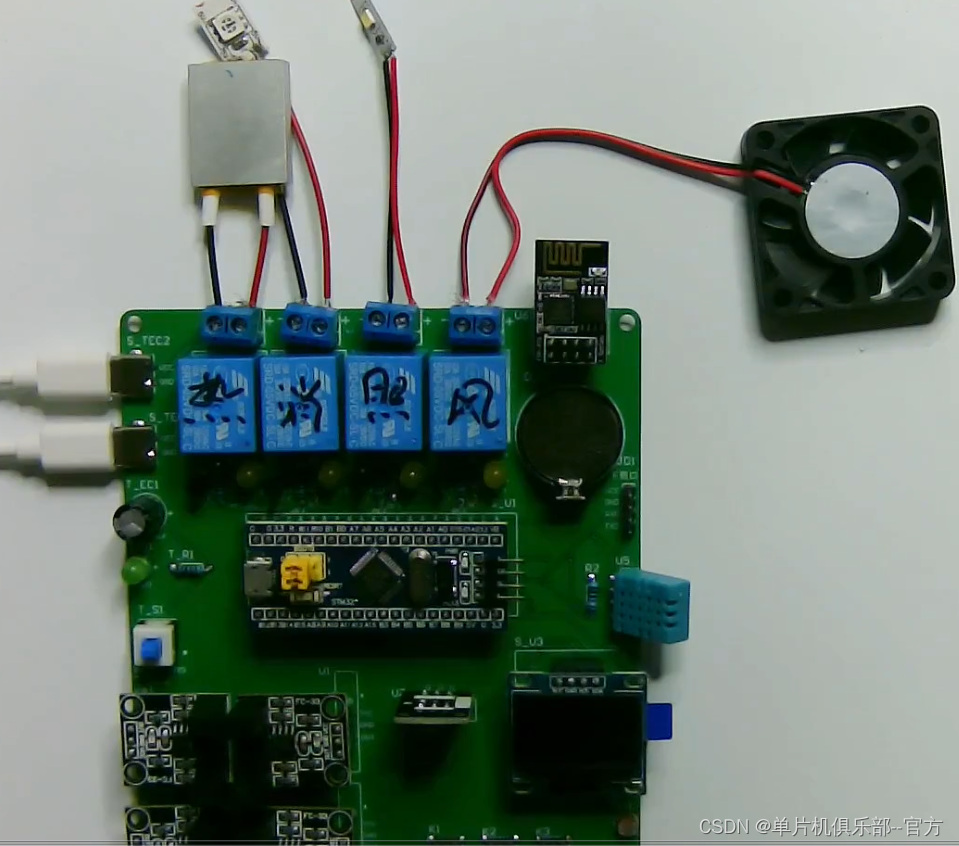

二、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

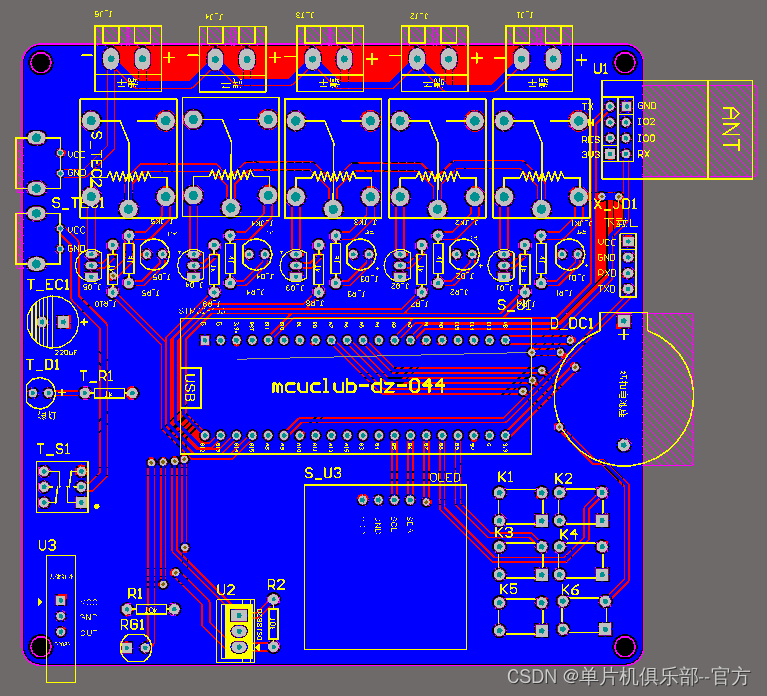

 四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

<
