【单片机毕业设计】【mcuclub-dz-091】基于单片机的跳绳计数器的设计

  最近设计了一个项目基于单片机的跳绳计数器的设计，与大家分享一下：

一、基本介绍

项目编号：mcuclub-dz-091
项目名：基于单片机的跳绳计数器的设计
单片机：STC89C52
功能简介：
1、通过按键设置跳绳计时时间，当计时时间结束时，进行蜂鸣器响3s提醒
2、通过MPU6050检测跳绳次数
3、通过LCD1602显示倒计时时间、跳绳次数
4、通过按键可复位跳绳次数

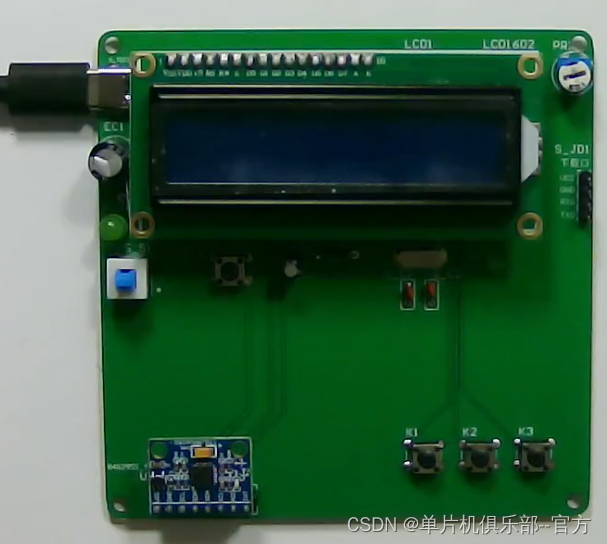

二、51实物图

单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

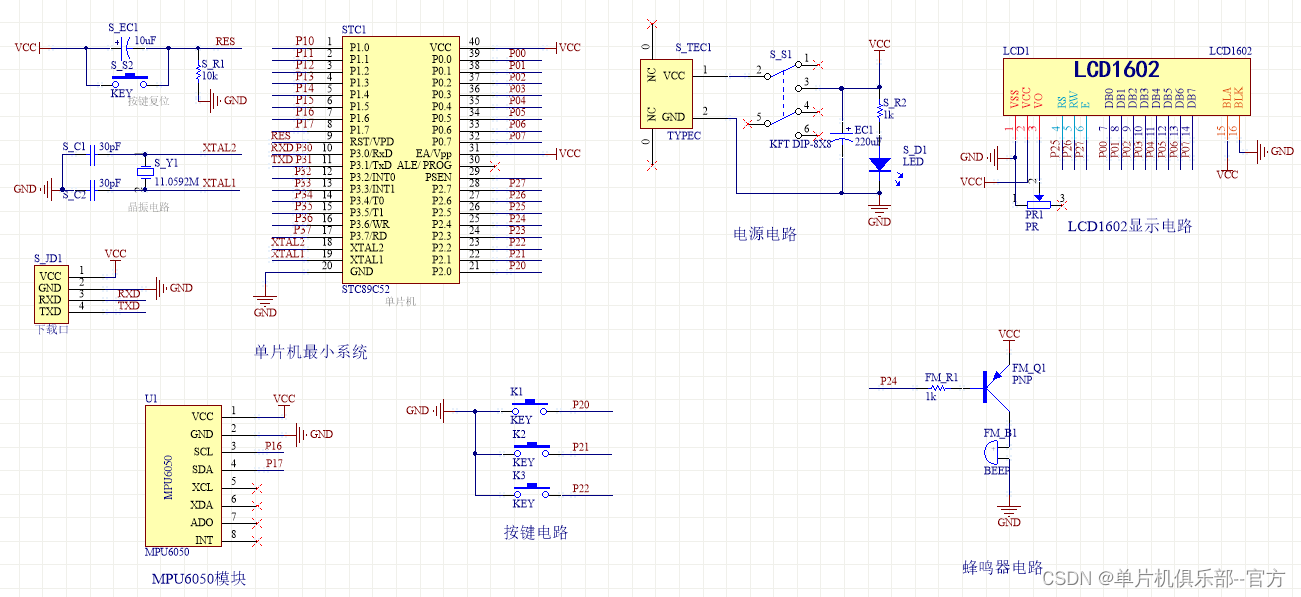

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

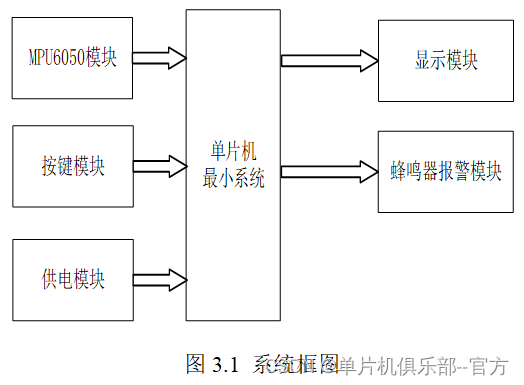

五、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是MPU6050模块，通过MPU6050检测跳绳次数；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过LCD1602显示倒计时时间、跳绳次数；第二部分是蜂鸣器报警模块，通过按键设置跳绳计时时间，当计时时间结束时，进行蜂鸣器响3s提醒。具体系统框图如图3.1所示。

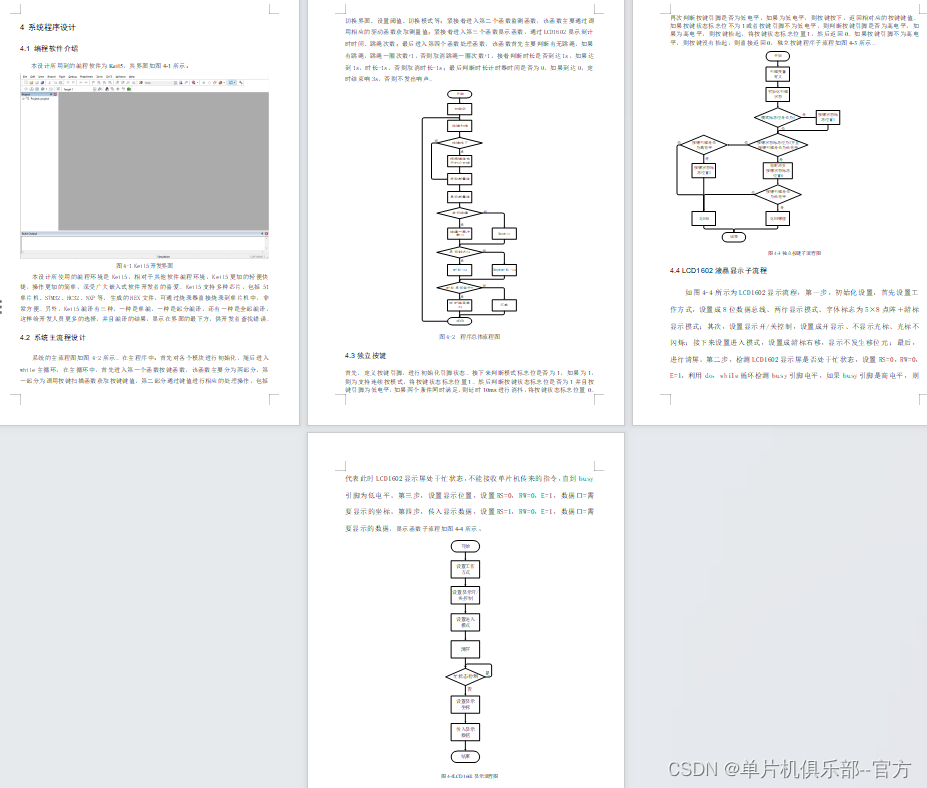

六、软件设计流程

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******显示函数
*****/
void Display_function(void)
{
    switch(flag_display)                                            //根据不同的显示模式标志位，显示不同的界面
    {
        case 0:                                                                    //界面0：显示
            lcd1602_display_countdown(1,4,time_ts/3600,time_ts/60%60,time_ts%60);//显示倒计时

            lcd1602_display_str(2,0,"Num:");
            lcd1602_display_num(2,4,ts_num);            //显示跳绳次数
        break;

        case 1:                                                                    //界面1：显示设置跳绳时长时
            lcd1602_display_str(1,2,"Set TS Time");
            if(time_num % 20 == 0)
            {
                lcd1602_display_countdown(2,4,time_ts_h1,time_ts_m1,time_ts_s1);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,4,"  ");
            }
        break;

        case 2:                                                                    //界面2：显示设置跳绳时长分
            lcd1602_display_str(1,2,"Set TS Time");
            if(time_num % 20 == 0)
            {
                lcd1602_display_countdown(2,4,time_ts_h1,time_ts_m1,time_ts_s1);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,7,"  ");
            }
        break;

        case 3:                                                                    //界面3：显示设置跳绳时长秒
            lcd1602_display_str(1,2,"Set TS Time");
            if(time_num % 20 == 0)
            {
                lcd1602_display_countdown(2,4,time_ts_h1,time_ts_m1,time_ts_s1);
            }
            if(time_num % 40 == 0)
            {
                lcd1602_display_str(2,10,"  ");
            }
        break;

        default:
        break;
    }
}

/****
*******处理函数
*****/
void Manage_function(void)
{
    if(flag_display == 0)                                                //测量界面
    {
        if(MPU6050_accel_x >50)                                        //判断有无跳绳
        {
            if(flag_down == 1)
                flag_up = 1;

        }
        else if(MPU6050_accel_x < -50)
        {
            flag_down = 1;
        }

        if(flag_up == 1 && flag_down == 1)                //跳绳一圈次数+1
        {
            ts_num++;
            flag_up = 0;
            flag_down = 0;
        }

        if(flag_1s == 1)                                                    //1s到达，时长-1s
        {
            flag_1s = 0;
            if(time_ts > 0)                                                    //时长>0
                time_ts--;                                                        //时长-1
            else                                                                        //时长=0
            {
                flag_ts_end = 1;
                flag_timer_begin = 0;
            }
        }


        if(flag_ts_end == 1)                                            //定时结束响3s
        {
            flag_timer_begin_3s = 1;
            if(time_num % 20 == 0)
            {
                BEEP = ~BEEP;
            }
        }
        else
        {
            BEEP = 1;
        }
    }
    else                                                                                //设置界面
    {
        BEEP = 1;
    }
}
