【单片机毕业设计】【mcuclub-dz-219】节能型教室智能照明控制系统设计

最近设计了一个项目节能型教室智能照明控制系统设计，与大家分享一下：

一、基本介绍

项目名：教室灯控（实物）
项目编号：mcuclub-dz-219
单片机类型：STM32F103C8T6
具体功能：
1、通过内部RTC获取时间，可按键修正时间
2、通过按键可设置允许开灯时间和关灯时间
3、通过按键可切换模块（自动模式、手动模式），自动模式下，在允许开灯时间内，通过人体热释电感应模块检测是否有人，如果有人则开灯，手动模式下，通过按键可控制开关灯
4、通过指纹模块进行签到，需要通过按键先录入指纹，上课后（按键确认模拟）通过蓝牙可将数据发送到手机端

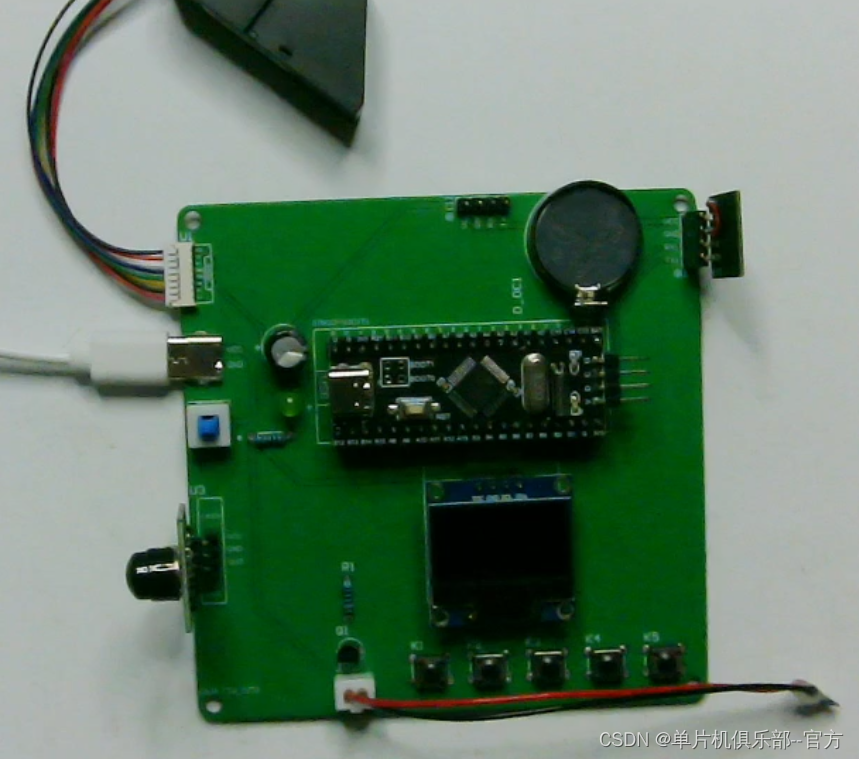

二、32实物图

单片机型号：STC89C32

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

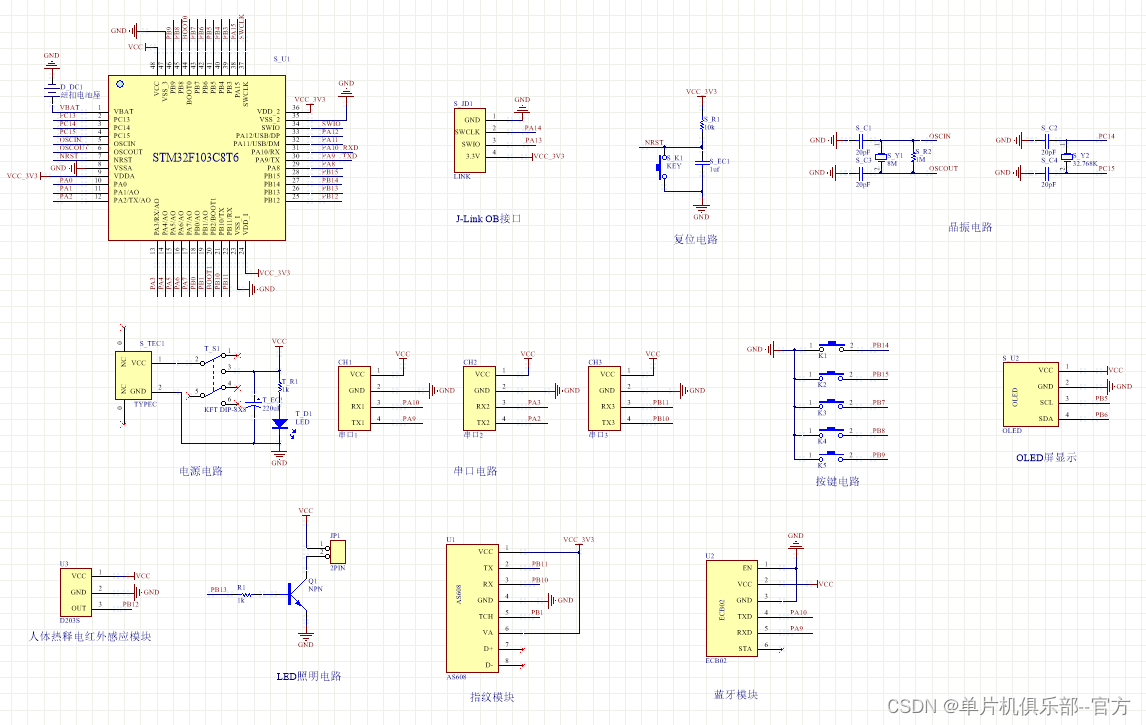

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

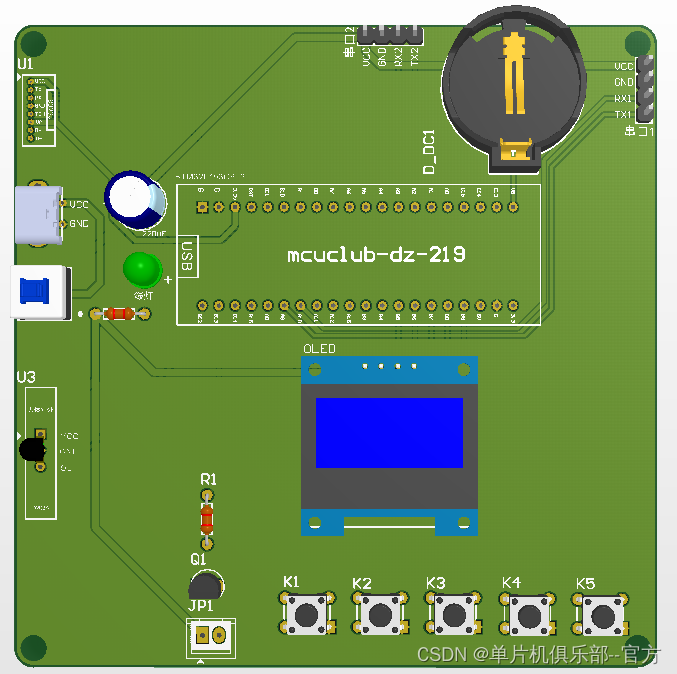

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

五、系统框图

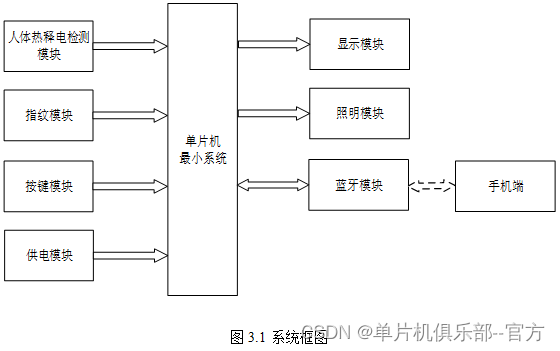

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是人体热释电检测模块，通过该模块检测当前环境的是否有人；第二部分是指纹模块，通过指纹模块进行签到；第三部分是按键模块，通过按键可切换模块（自动模式、手动模式），自动模式下，在允许开灯时间内，通过人体热释电感应模块检测是否有人，如果有人则开灯，手动模式下，通过按键可控制开关灯；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示当前是否有人及其当前人数等；第二部分是照明模块，如果有人则开灯，手动模式下，通过按键可控制开关灯。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端。具体系统框图如图3.1所示。

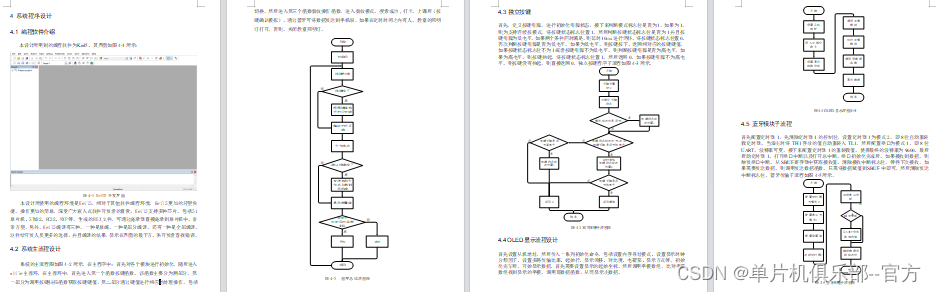

六、软件设计流程

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
    u8 time_shi,time_fen;              //当前时间
    if(flag_display == 0)                  //测量界面
    {
        if(flag_mode == 0)
        {
            time_shi = calendar.hour;                                                        //获取当前时间
            time_fen = calendar.min;
            if(time_shi_begin*60+time_fen_begin > time_shi_end*60+time_fen_end)                        //开始时间>结束时间
            {
                if((time_shi_end*60+time_fen_end <= time_shi*60+time_fen) && (time_shi*60+time_fen < time_shi_begin*60+time_fen_begin))        //当前时间不在设置的时间内
                    flag_time_on = 0;
                else                                                                                                                                                //否则
                    flag_time_on = 1;
            }
            else if(time_shi_begin*60+time_fen_begin < time_shi_end*60+time_fen_end)            //开始时间<结束时间
            {
                if((time_shi_begin*60+time_fen_begin <= time_shi*60+time_fen) && (time_shi*60+time_fen < time_shi_end*60+time_fen_end))        //当前时间在设置的时间内
                    flag_time_on = 1;
                else                                                                                                                                                //否则
                    flag_time_on = 0;
            }

            if(flag_time_on == 1 && IRED == 0)   //如果在定时时间之内有人，开
            {
                RELAY_LED = 1;
            }
            else
            {
                RELAY_LED = 0;
            }
        }
    }
    else                                                             //设置界面
    {
        RELAY_LED = 0;
    }


}
