【单片机毕业设计】【mcuclub-dz-245】基于单片机的温控风扇及其儿童防风扇刮伤保护系统设计

  最近设计了一个项目基于单片机的温控风扇及其儿童防风扇刮伤保护系统设计，与大家分享一下：

一、基本介绍

项目名：温度控制
项目编号：mcuclub-dz-245
单片机类型：STC89C52
具体功能：
1、通过DS18B20测量温度值，当温度低于设置最小值，风扇停止，当温度在最小值和最大值之间，风扇低速转动，当温度大于设置最大值，风扇高速转动
2、通过超声波传感器监测距离，当切换到儿童模式时（红色LED灯亮），监测距离小于设置最小值，自动关闭风扇
3、通过按键设置各阈值、切换模式
4、通过4位数码管显示温度、挡位

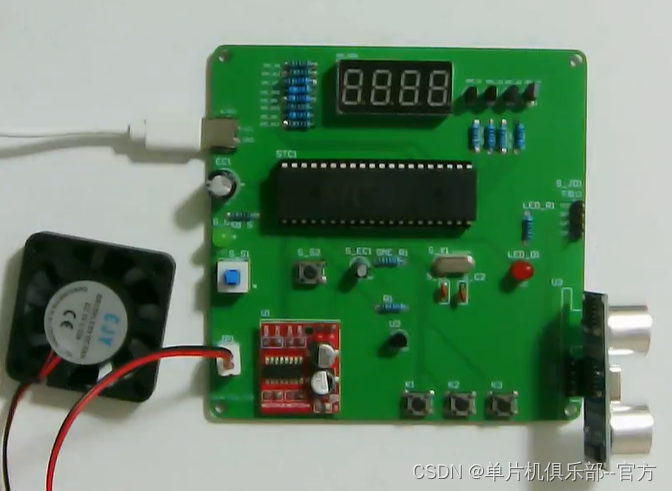

二、51实物图

单片机型号：STC89C52

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

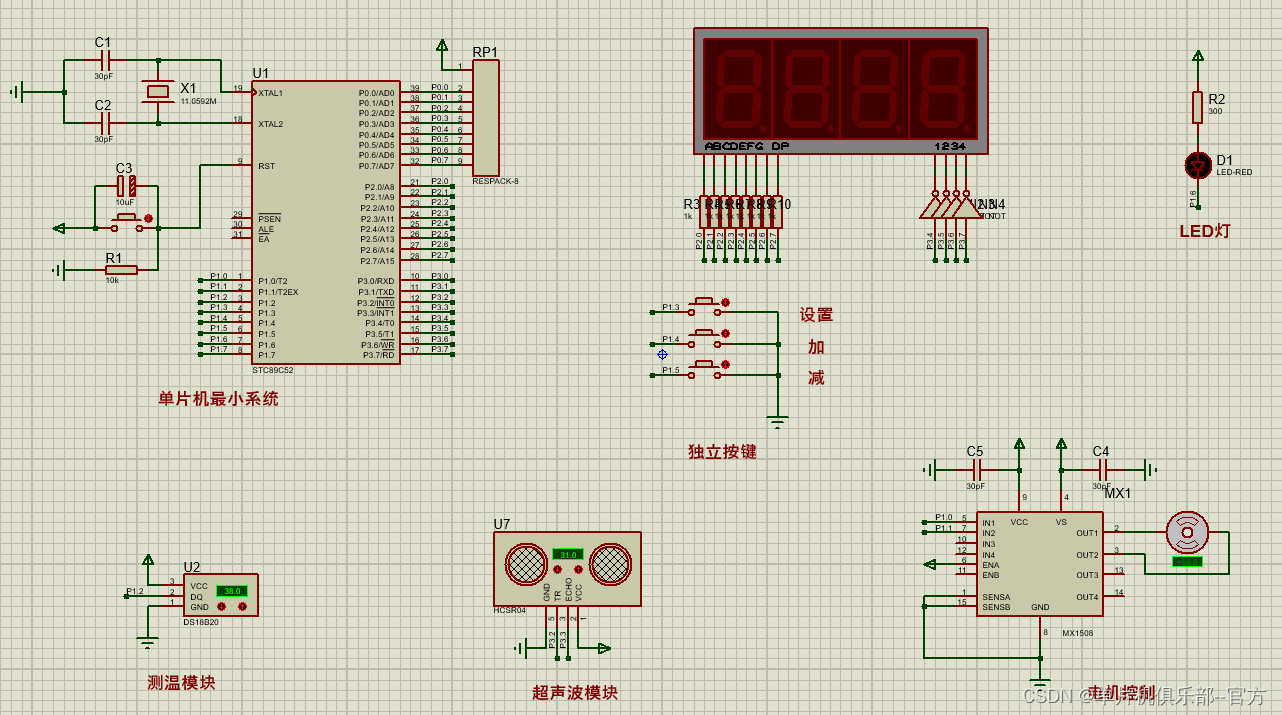

三、51仿真图

仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

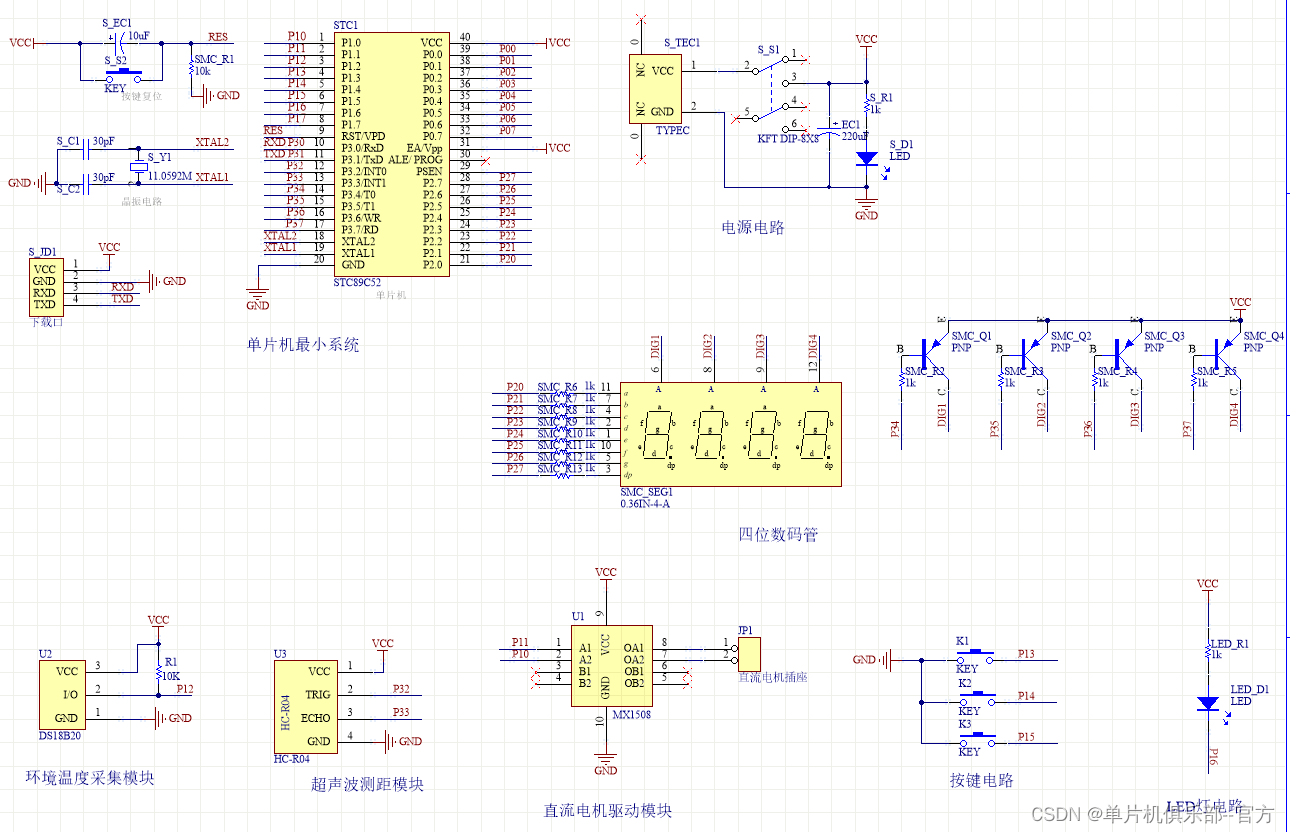

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

 五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是环境温度检测模块，通过该模块检测温度值；第二部分是超声波检测模块，通过该模块监测距离；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分直流电机驱动模块，通过该模块可以风扇工作；第二部分是四位数码管模块，通过四位数码管显示温度、档位，第三部分是指示灯模块，通过该模块表示所处模式，当切换到儿童模式时，红色LED灯亮。具体系统框图如图3.1所示。

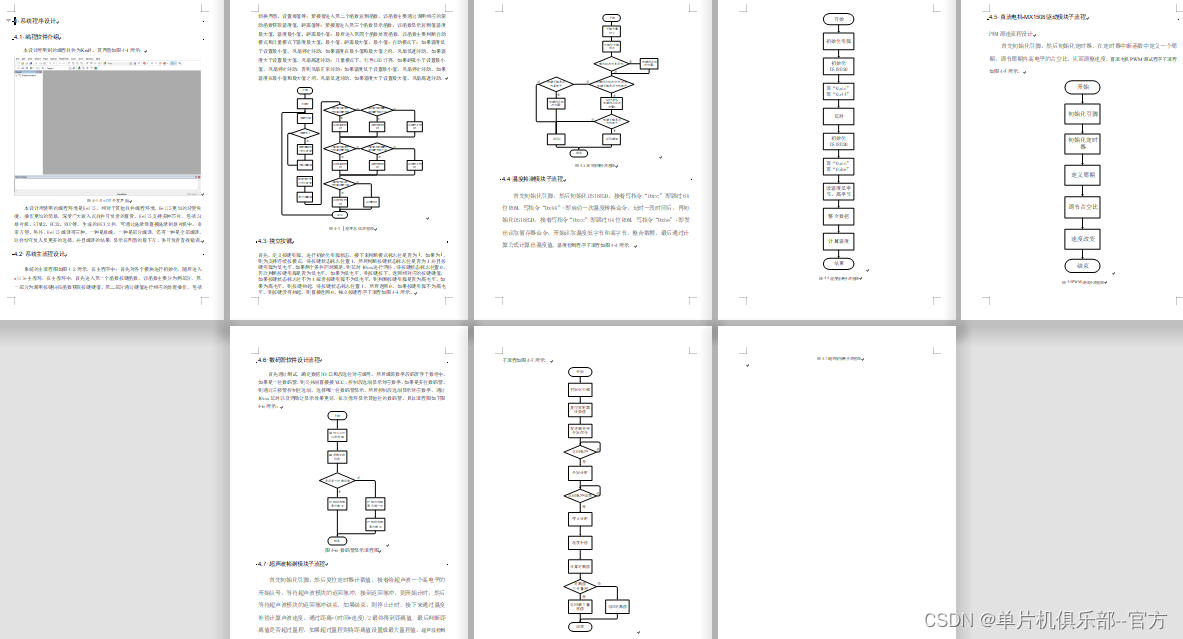

 七、软件设计流程

八、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
    if(flag_display == 0)                                        //测量界面
    {
        if(flag_mode == 0)                                        //自动模式下
        {
            if(temp_value > temp_max)                        //温度大于设置最大值，风扇高速转动
            {
                pwm_num = 10;
            }
            else if(temp_value > temp_min)            //温度大于设置最小值，风扇低速转动
            {
                pwm_num = 6;
            }
            else                                                                //温度低于设置最夏至，风扇停止转动
            {
                pwm_num = 0;
            }

            LED = 1;
        }
        else                                                                    //儿童模式
        {
            if(distance_value < distance_min)        //距离小于设置最小值，风扇停止转动
            {
                pwm_num = 0;
            }
            else
            {
                if(temp_value > temp_max)                    //温度大于设置最大值，风扇高速转动
                {
                    pwm_num = 10;
                }
                else if(temp_value > temp_min)        //温度大于设置最小值，风扇低速转动
                {
                    pwm_num = 6;
                }
                else                                                            //温度低于设置最夏至，风扇停止转动
                {
                    pwm_num = 0;
                }
            }

            LED = 0;
        }
    }
    else                                                                        //设置界面，风扇停止转动
    {
        pwm_num = 0;
    }
}
