【波束成形】用于仿真多波束相控阵（Matlab实现）

@橘柑橙柠桔柚

于 2024-10-16 12:03:14 发布

阅读量538

点赞数 7

文章标签： matlab 目标跟踪开发语言

本文链接：https://blog.csdn.net/weixin_61181717/article/details/142978207

版权

💥💥💞💞欢迎来到本博客❤️❤️💥💥

🏆博主优势：🌞🌞🌞博客内容尽量做到思维缜密，逻辑清晰，为了方便读者。

⛳️座右铭：行百里者，半于九十。

📋📋📋本文目录如下：🎁🎁🎁

目录

💥1 概述

📚2 运行结果

🎉3 参考文献

🌈4 Matlab代码实现

💥1 概述

一、背景与目的: 随着现代通信和雷达技术的不断发展，多波束相控阵因其独特的性能优势而受到广泛关注。用于仿真多波束相控阵的工具旨在通过软件模拟的方式，深入研究多波束相控阵的工作原理、性能特点以及在不同应用场景下的表现，为实际系统的设计、优化和性能评估提供有力支持。

二、主要功能:1. 阵列建模：能够准确地构建多波束相控阵的几何结构，包括阵元的数量、排列方式、间距等参数。定义阵元的特性，如辐射方向图、增益等。 2. 波束形成算法实现：包含各种多波束形成算法，如数字波束形成（DBF）、自适应波束形成等。可以根据不同的目标和环境条件，灵活地调整波束的指向、宽度和增益。 3. 信号处理与仿真：模拟发射和接收信号的过程，包括信号的调制、传播、散射等。进行信号处理操作，如滤波、解调、目标检测等。 4. 性能评估：计算多波束相控阵的关键性能指标，如波束指向精度、旁瓣电平、信噪比等。通过对比不同参数设置和算法的结果，评估系统的性能优劣。

三、应用领域:1. 雷达系统：设计和优化多波束雷达，提高目标检测、跟踪和成像的性能。 2. 通信系统：用于多波束卫星通信、无线通信等领域，增强信号覆盖范围和通信质量。 3. 电子战：模拟多波束电子战系统，进行干扰和抗干扰研究。 4. 科研与教育：作为研究多波束相控阵技术的平台，帮助科研人员深入了解其原理和应用，同时也可用于教学中展示相关技术。总之，用于仿真多波束相控阵的工具在现代通信和雷达技术的发展中起着重要的作用，为相关领域的研究、开发和应用提供了有效的手段。

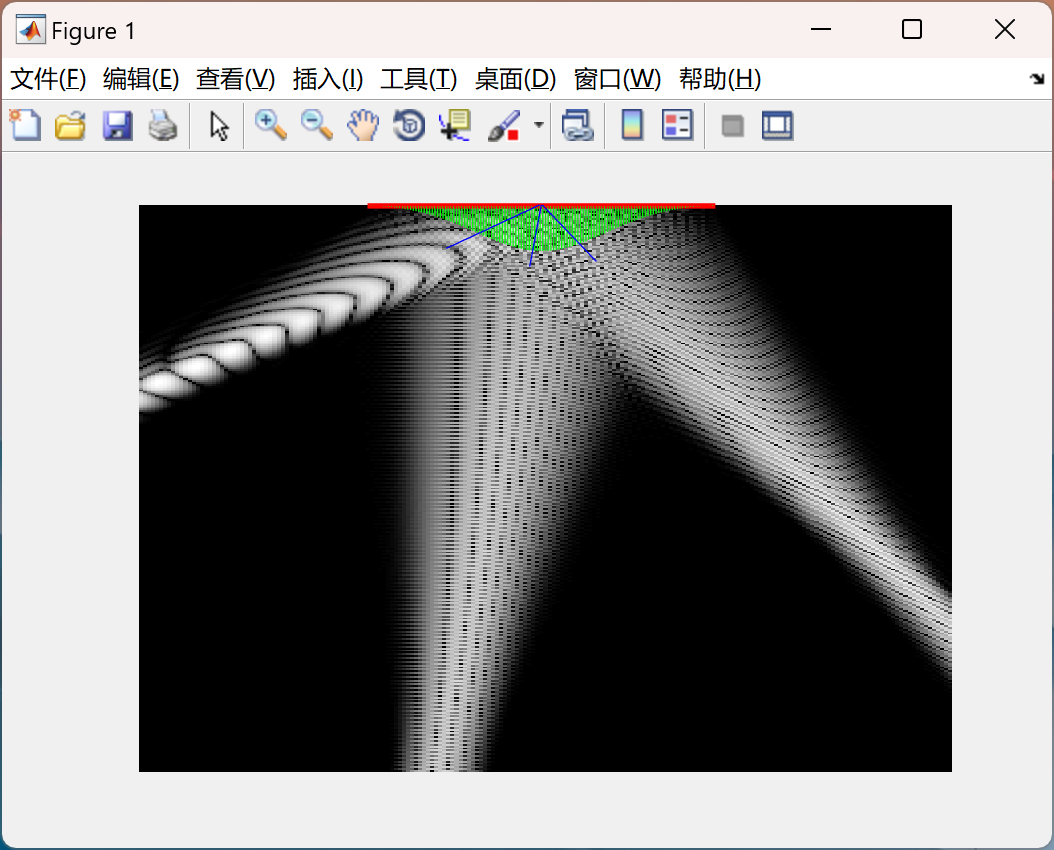

📚2 运行结果

主函数部分代码:

clc
clear all
close all

dim=1500;                       % sim. horiz. range
depth=3*dim;                    % sim. depth range
resolution=15;                  % sim. resolution (the smaller, the slower)

% beams' list: each vector element represents a beam

theta=[-5 24 -45];              % steering, degrees
focus=[0.0025 0.0030 0.00300];  % focus (low values -> far focus)
intensity=[1 1 1];              % relative intensity

N=128;                          % # of array elements
DIST=10;                        % distance between elements

focus=focus+DIST;               % focus correction
k=pi/DIST;                      % phase velocity
f=1/(2*DIST);                   % source frequency
F=size(theta,2);                % # of beams

intensity=intensity./max(intensity);

% simulation space
[x,y] = meshgrid(-dim:resolution:dim, 0:resolution:depth);
z=0;

if(mod(N,2)~=0)
    n=floor(N/2);
else
    n=(N-1)/2;
end

posx = (-n:n) * DIST;
amp=window(-n:n,'gaus',12*N/64);

% simulation core

% for each beam
for w=1:F
    h = waitbar(0,['Beam ' num2str(w) ' of ' num2str(F) ': ...']);

    % for each array element
    for i = 1:N
        if(amp(i)~=0)
            z = z + intensity(w) * source(f, posx(i),0 ,amp(i),phasing(posx(i),k, focus(w),(theta(w)/180)*pi),x,y,0.0003);
        end
        waitbar(i/N,h,['Beam ' num2str(w) ' of ' num2str(F) ': Element ' num2str(i) ' of ' num2str(N)])
    end
    close(h);
end

% log amplitude
z=10*log10(abs(z).^2+0.1);

scrsz = get(0,'ScreenSize');
fx=floor(2*dim/resolution);
fy=floor(depth/resolution);
figure('Position',[scrsz(3)/2-fx/2 scrsz(4)/2-fy/2  fx fy])
