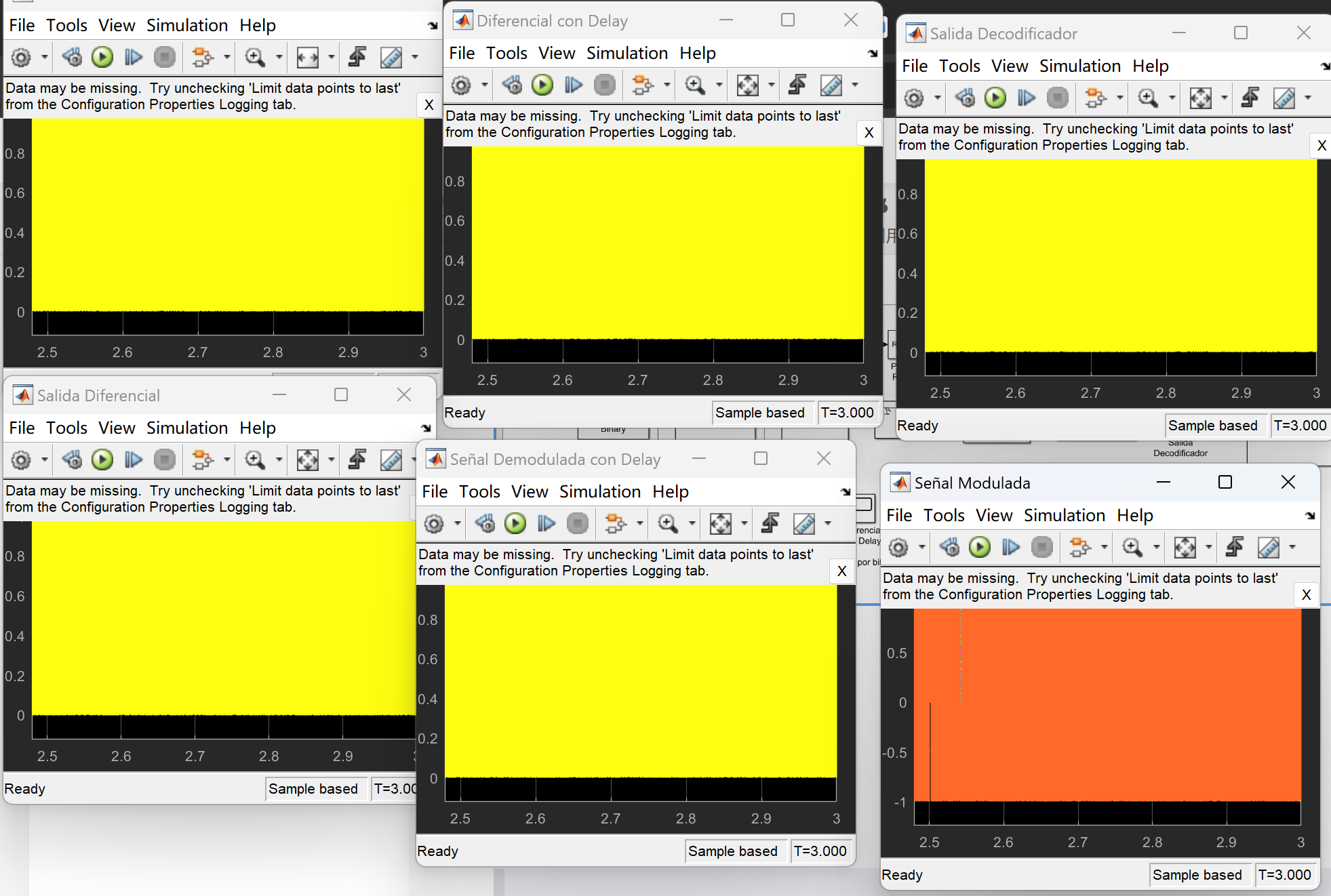

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。当哲学课上老师问你什么是科学，什么是电的时候，不要觉得这些问题搞笑。哲学是科学之母，哲学就是追究终极问题，寻找那些不言自明只有小孩子会问的但是你却回答不出来的问题。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能让人胸中升起一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它居然给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

【GMSK传输】采用GMSK调制的数字数据传输

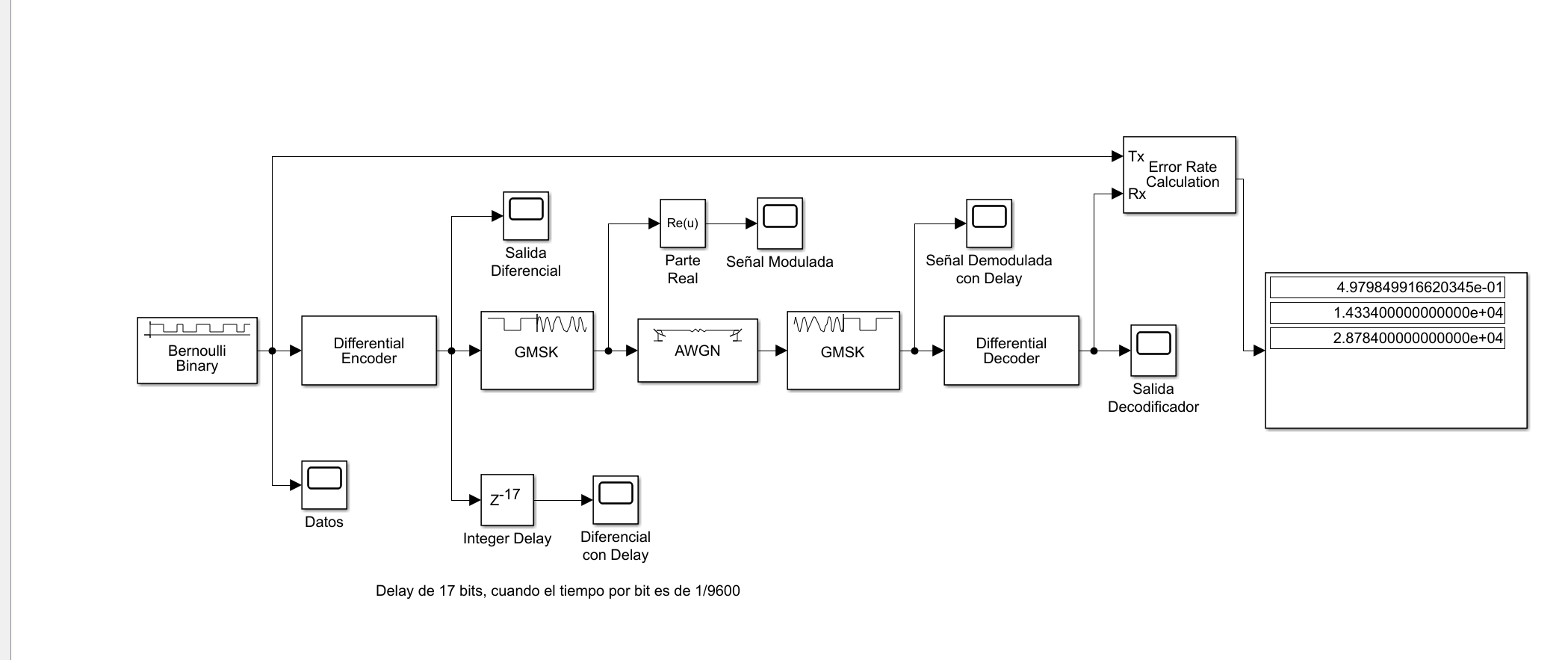

该Simulink模型模拟了用GMSK调制的随机数字数据的传输和接收。该模型的目的是说明部分GSM传输和接收是如何工作的。它还测量受AWGN信道影响的BER。

【GMSK传输】采用GMSK调制的数字数据传输的Simulink模型分析

一、模型概述

该Simulink模型模拟了采用GMSK（Gaussian Minimum Shift Keying，高斯最小频移键控）调制的随机数字数据的传输和接收过程。该模型的目的是说明部分GSM（Global System for Mobile Communications，全球移动通信系统）传输和接收的工作机制，并测量在AWGN（Additive White Gaussian Noise，加性高斯白噪声）信道影响下的误码率（BER，Bit Error Rate）。

二、模型组成

二进制数据生成：
- 使用Random Integer Generator模块生成随机的二进制数据序列，作为待传输的数字信息。
GMSK调制：
- GMSK调制器使用高斯滤波器对二进制数据进行预处理，以平滑相位转换并减少带宽扩展。
- 调制过程通过改变载波的相位来表示数字信号的不同值（如0和1）。
- 在Simulink中，可以使用“CPM Modulator Baseband”模块来实现GMSK调制，并设置相应的参数（如调制指数、带宽-时间乘积、每个符号的样本数等）。
AWGN信道：
- AWGN信道模块用于模拟真实传输环境中的噪声干扰。
- 它将高斯白噪声添加到传输信号中，以模拟信道中的噪声影响。
GMSK解调：
- GMSK解调器是调制器的逆过程，用于将接收到的信号恢复为原始的二进制数据。
- 在Simulink中，可以使用“CPM Demodulator Baseband”模块来实现GMSK解调，并设置与调制器相对应的参数。
误码率计算：
- 误码率计算模块用于比较原始数据和恢复数据之间的差异，并计算误码率。
- 误码率是衡量通信系统性能的重要指标之一，它表示传输过程中出错的比特数与总比特数的比例。

三、模型工作原理

数据传输：
- 生成的随机二进制数据经过GMSK调制后，形成调制信号。
- 调制信号通过AWGN信道传输，受到噪声的干扰。
- 接收端接收到信号后，通过GMSK解调器恢复出原始的二进制数据。
误码率测量：
- 恢复的数据与原始数据进行比较，计算出误码率。
- 通过调整模型中的参数（如信噪比、符号数量/模拟时间等），可以观察不同条件下误码率的变化情况。

四、模型应用与意义

GSM传输与接收模拟：
- 该模型通过模拟GMSK调制的数字数据传输过程，展示了部分GSM传输和接收的工作机制。
- 它有助于理解GSM系统中数字信号的调制、传输和解调过程。
误码率分析：
- 通过测量受AWGN信道影响的BER，该模型可以评估通信系统的性能。
- 误码率分析对于优化通信系统设计、提高传输质量具有重要意义。
参数优化与调整：
- 用户可以根据具体需求调整模型中的参数（如信噪比、符号数量/模拟时间等），以模拟不同的通信环境和调制方式性能。
- 通过参数优化与调整，可以找到最佳的通信参数配置，提高通信系统的效率和可靠性。

综上所述，采用GMSK调制的数字数据传输的Simulink模型是一个重要的工具，它有助于理解GSM系统中数字信号的传输和接收过程，评估通信系统的性能，并进行参数优化与调整。
