背景介绍
用电去控制电是计算机工作的核心原理，文章先用初高中的电学模块和大学的模拟电路开始介绍。电路设计好比是老中医，学会一个套路可以用一辈子，因为电路设计基于的物理学原理一直没有变化过，现在最常用的芯片设计，硬件电路表述语言verilog是上个世纪80年代的语言。
电流
原子

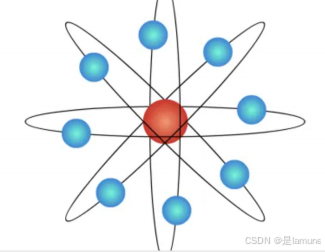

世间万物都是由原子构成，一个最简单的原子模型可以简化成带正电荷的原子核在中央，周围环绕有若干个带负电的电子，同性相斥，异性相吸，这是最朴素的法则。
质子与电荷

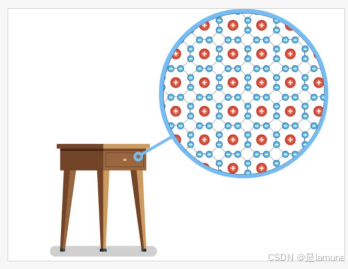

原子核带正电，吸引带负电的电子，电子带负电，电子之间又相互排斥。绝大多数固体材料他们的原子核和电子靠的近，是稳定的

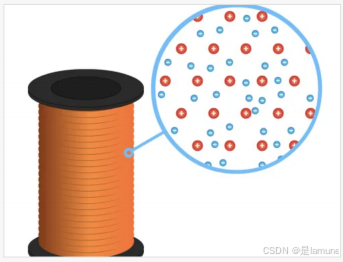

但在金属钴体内，比如铜，嗲子离原子核远，可以自由移动的，原子核原地不动，保持着材料的结构稳定，电子可能会在原子之间迁移跳动.
电流的产生

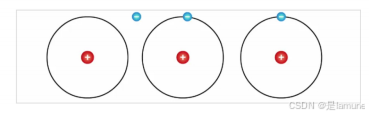

简化模型，我们假设生产了一根厚度只有一个原子的导线
示意图为了简化，每个原子核只画了一个电子。
假设1号带负电荷的电子不老实，他往右边挤，会导致2号电子往3号的方向挤，3号电子也跟着往右边挤。类似一辆挤满人的公交车，前门进去一个，后门就挤出来一个。
电流：单位 安培（A）

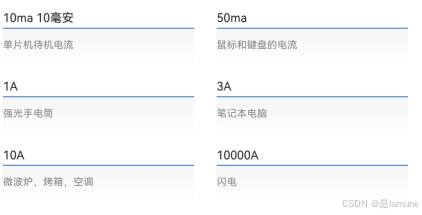

1秒内有6.2415093×10^18个元电荷通过横截面的电流就是1A电流类似理解可以理解成水管的流量，这是常见的电流的大小。
电路与电池
电路就是电流导通的道路，电池是一种特殊的通过化学反应产生能量的装置，电池正极，吸收电子，电池负极发送电子。

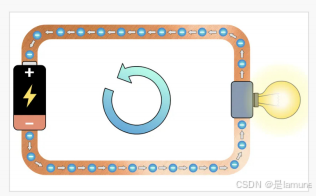

一个电池和灯泡组成
电池负极会发出电子，推着电子经过电灯泡回到电池的正极。
大量电子在经过某些特殊的材料的时候会发热和发光，这就是电灯泡的原理。

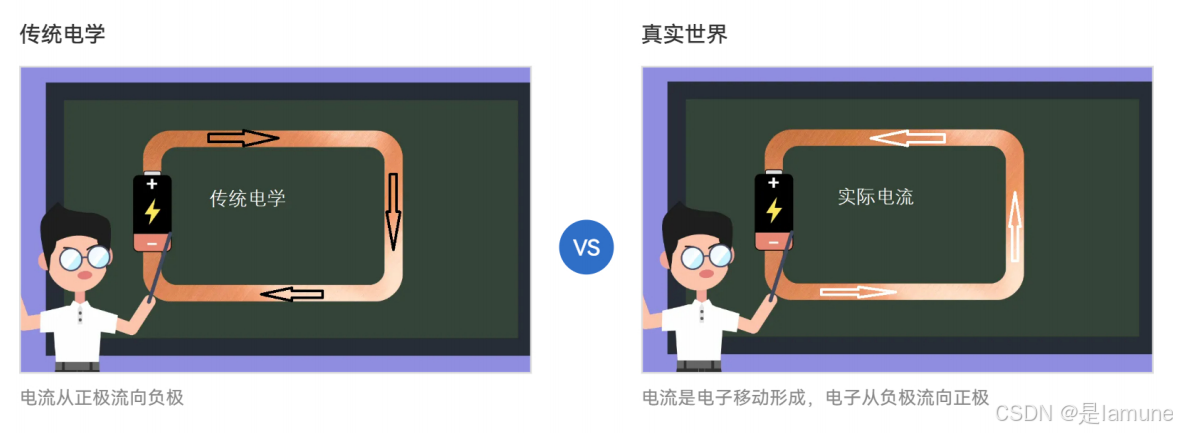

电流方向
注意一个小细节，两百年前发现电的科学家是无法直接观察到电子的，他们通过实验现象猜测，以为电流都是从正级流到负极，所有的物理电学公式都是基于这个假设设计的，其实真实电子流的方向和电流的方向其实是相反的。不过这个方向不影响计算的结果，我们后面讲的电流方向，都会按照传统电学电流从正极流向负极的方式来讲解。

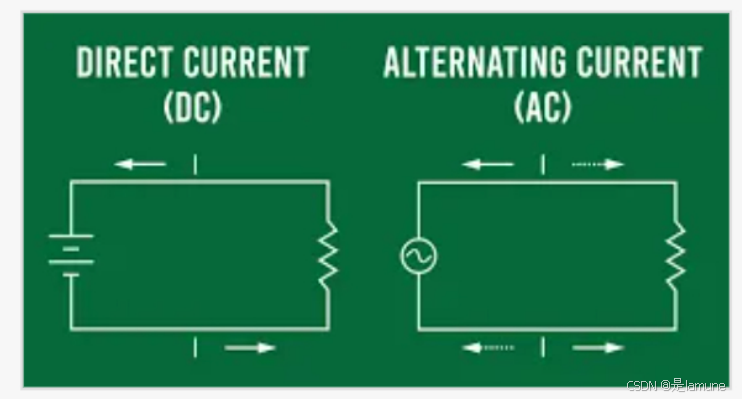

AC和DC 交流电和直流电
AC是交流电：
1、交流电的电流方向随时间变化
2、电荷会在正、负两个方向上流动，周期性的交替反向交流电
3、通常是通过电网供应的电力
4、用于各种大型的较大功耗电器设备和机械设备中如电视、电冰箱、微波炉，电动汽车的电机。
DC是直流电：
1、直流电是指电流方向不变的电流
2、电荷始终在同一个方向上流动
3、直流电源通常由电池或者其他直流电源供应
4、直流电常用于需要稳定电压和恒定方向的小型设备中如手机，电动自行车等。

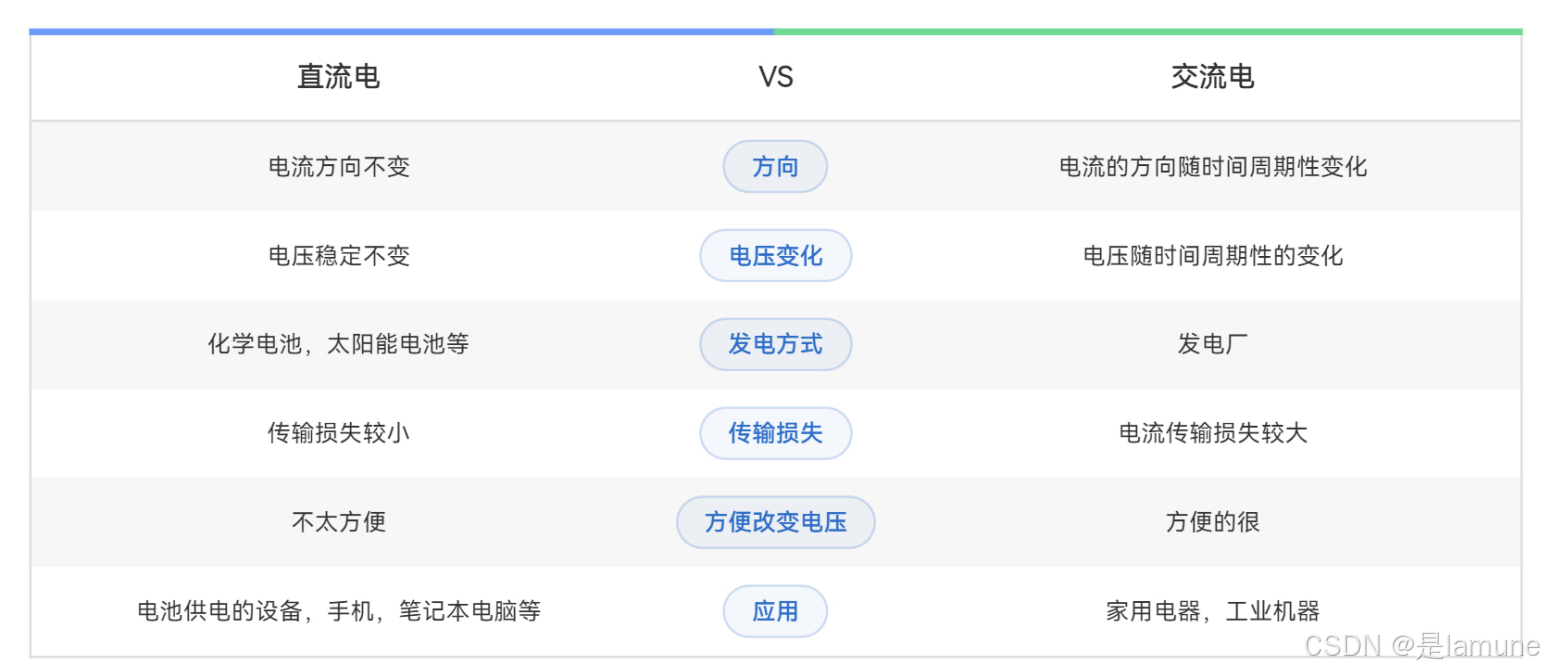

直流电和交流电对比
开路和闭路
"Open circuit"和"Close circuit"的区别在于电路中开关的状态是否闭合，这直接影响了电路中的电流是否能够流通，从而影响电路中的电器设备是否能够正常工作。
开路Open circuit
当电路中的开关处于断开状态，电路就处于”Open circuit"(开路)状态。在这种状态下，电流无法流通，电路中的电器设备也无法工作。
闭路close circuits
当电路中的开关处于闭合状态，电路就处于"Close circuit"(闭路)状态。在这种状态下，电流可以在电路中流通，电器设备也可以正常工作。
注意！！
电工操作的安全要求就是，保证电路是open的。比如说站到木椅子上，使用绝缘手套，千万不要让电流通过身体形成回路(close circuit)。
电压
电压就是势能
什么是势能呢?势能是物理学描述的能量类型，说明物体具备的能量。
电压又称电势能，我们初中都学过弹性势能。看这是我的橡皮筋，我把他拉开，他就具备了弹性势能，具备了一种能量。如果我释放橡皮筋，刚才的弹性势能就转换成了纸团的移动的动能。
电压，电势能是指电子在电路中的动能。单位通常为伏特(V)。电压是电力系统中的一种重要概念，它决定着电流流动的强度。电压越高，电子移动的越快，电流就会越大，而电压越低，电流就会越小。
电阻和欧姆定律
电压产生电势差，推动电流流动
阻碍电流的流动就是电阻
电阻是电子学中的基本概念，它是指电流经过导体时阻碍电流流动的程度。电阻的单位是欧姆。
电压，电阻和电流之间的关系有一个非常有意思的图片，大家可以看一下。
欧姆定律
欧姆定律是电学中的基本定律之一

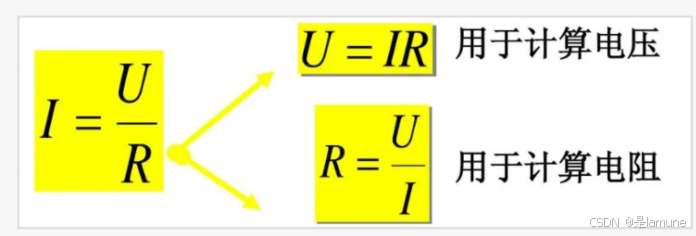

它描述了电流和电压之间的关系。欧姆定律的公式为：I=U/R,其中1是电流，U是电压，R是电阻。这个公式表明，在电阻不变的情况下，电压和电流成正比。
欧姆定律的重要参数：
I 电流 单位 安培 A
U电压 单位 伏特 V
R电阻 单位 欧姆 Ω

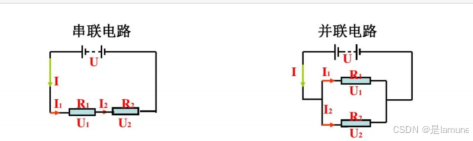

欧姆定律的计算
问：是高电压会杀人还是大电流会杀人
根据美国国家工作安全与健康研究所NIOSH(National Institute for Occupational Safety and Health)的资料，10ma一下的电流，人体基本上没有感觉。超过16ma的电流，会感觉到轻微的肌肉刺痛，电流针灸和一些颈椎按摩仪的原理就是产生这样的电流。长期超过80ma的电流可能会导致肌肉麻痹。长期超过300ma的电流会导致心脏肌肉收缩异常，导致心脏素乱，停搏，甚至骤停。从资料上感觉是电流在杀人。但是电流是怎么产生的，还是靠的是电压，电压是产生电流的原因。人体是70%由水组成，组织液和血液是非常好的电流导体，人的皮肤上的角质层是天然的大电阻，干燥的皮肤电阻大概有10万欧姆。但是人体皮肤的电阻跟环境有关，比如说潮湿的时候电阻可能只有几百欧。所以一般来说36V以下对人来说是安全的电压。
电阻器
电阻器的分类
理解分类最好的办法就是去看看实物，推荐大家去立创商城查看对应的实物。电子工程师爱逛立创商城A_A
电阻器的作用
电阻器是一种电子元器件，它可以提供一定的电阻，限制电流的流动。电阻器是由导体材料制成的，通过将导体材料绕制成螺旋状或折叠状，并将两端引出，形成一个固定电阻值的器件

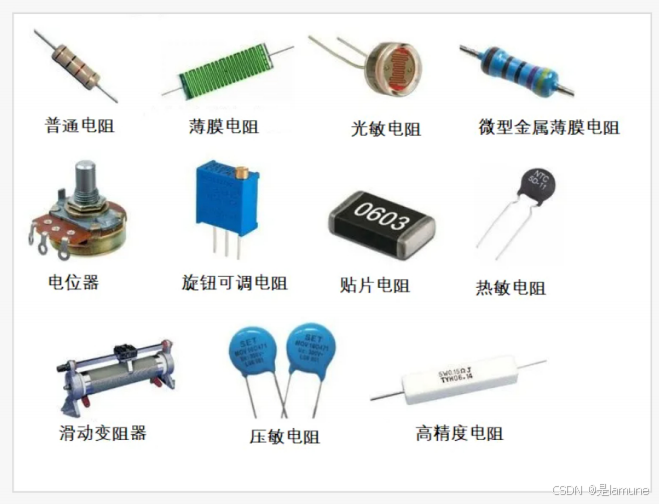

常见电阻介绍
基于功能和制作工艺划分。
普通电阻：普通电阻是一种最基本的电阻器，通常由一根或多根绕在绝缘体上的金属丝或碳膜组成，可以提供固定的电阻值适用于各种电路中。
薄膜电阻：薄膜电阻是一种由金属或合金薄膜制成的电阻器，可以提供高精度和稳定性的电阻值，常用于精密仪器、测量仪器等高要求的场合。
光敏电阻：光敏电阻是一种电阻值受光照强度影响的电阻器，常用于光敏电路和光控系统中
金属薄膜电阻：金属薄膜电阻器是一种由金属薄膜制成的电阻器，具有较高的精度和稳定性，适用于高精度电路中。
电位器；电位器是一种可调电阻器，通常由一个旋转或滑动的电阻器件和一个旋钮或滑动器组成，可以提供可调的电阻值，常用于电路的调节和控制。
旋钮可调电阻：旋钮可调电阻是一种可调电阻器，与电位器类似，但是旋钮可调电阻通常是用旋钮来改变电阻值，通常用于电子设备的调节和控制。
热敏电阻：热敏电阻是一种电阻值随温度变化而变化的电阻器，通常用于温度测量和控制系统中。
压敏电阻：压敏电阻是一种电阻值随压力变化而变化的电阻器，通常用于压力传感器和压力测量等应用场合。
高精度电阻：高精度电阻是一种精度较高的电阻器，通常具有稳定的电阻值和温度系数，适用于高精度仪器和精密测量仪器等场合。

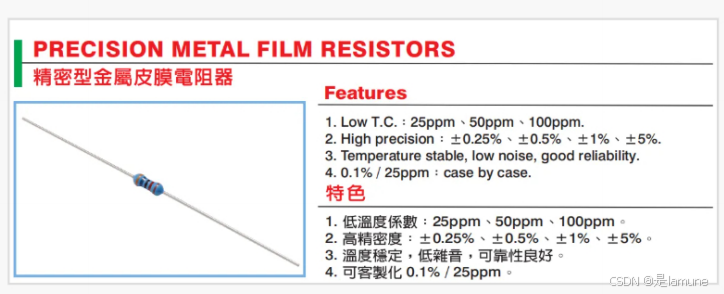

电阻的数据手册
元器件选型先看数据手册C410695
电阻我们主要关心：封装，标称，额定功率
封装：看电阻是什么样的，是直插的还是贴片的，大小是多大。
标称：看电阻表的电阻阻值是多少，精确度是多少，误差1%的，还是5%的，还是20%的，精度越高越贵。
额定功率：额定功率是P=I*l*R=I*U,额定功率其实决定了耐压值。电阻能通过的最大电流是固定的，额定功率越高，耐压值就越高，超过了电阻的耐压值会导致电阻烧毁。
电容器
电容就是装电的容器
电容器是一种电子元件，用于储存电荷和能量。它由两个导体板和介质层组成，介质层位于两个导体板之间。
当电容器接入电路时，负电荷被储存在导体板上，并在两板之间产生电场。
电容器的单位是法拉(F),一个法拉等于存储一库仑电荷所需的电势差为一伏特的电容器。常见的电容器有电解电容器、陶瓷电容器、聚酯薄膜电容器、铝电解电容器等。
不同的材料介质，容纳电荷的能力不一样。电容的充放电是基于静电力的，不涉及化学反应变化，比锂电池更安全一些。

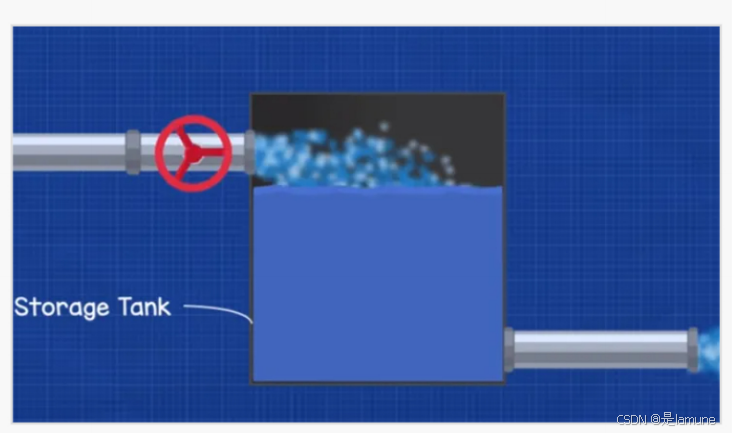

电容器在电路中的作用就好比在两个水管中间接了一个蓄水箱，在左边水阀开关关上时，蓄水箱还能再向右边的水管提供水源一段时间，而不是水阀关上时，右边的水管也马上没水。
电容就是装电的容器
不同的材料介质，容纳电荷的能力不一样。
电容单位是法拉F,注意：法拉是个非常大非常大的单位哦，其他单位为mf,uf,nf,pf,
1F(法拉)=1000 mF(毫法)
1mF(毫法)=1000 μF(微法),
1μF(微法)=1000 nF(纳法)
1nF(纳法)=1000 pF(皮法)
电容器的作用：
阻止电压的突变，储能，滤波(大电容滤低频，小电容滤高频)。
生活中的电容：充电器的电源灯并不是立刻断开，里面有电容，电荷慢慢释放掉。
差点的耳机，滤波不好，噪音大。
应用场景

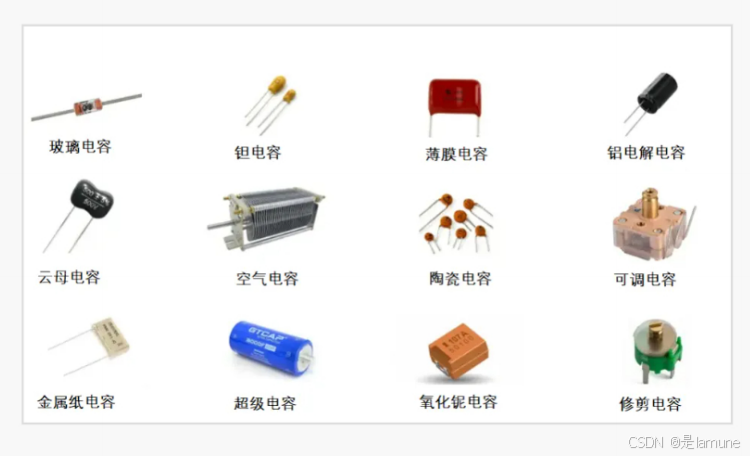

基于功能和制作工艺划分。
玻璃电容：使用玻璃作为介质的电容器，具有高温稳定性和低损耗等特点，常用于高频和高温环境下的电路中。
钽电容：使用钽金属作为电极的电容器，具有小尺寸、大电容量和高频特性等优点，常用于微型电路中。
薄膜电容：使用金属膜或金属箔作为电极的电容器，具有高精度、稳定性好等特点，常用于高性能电子器件中。
铝电解电容：使用铝箔和电解液作为电极的电容器，具有大电容量、低成本等特点，常用于低频和直流电路中。
云母电容：使用云母作为介质的电容器，具有高精度、高频特性等特点，常用于精密仪器和高频电路中。
空气电容：使用空气作为介质的电容器，具有高精度、稳定性好等特点，但体积较大，常用于高频和高压电路中。
陶瓷电容：使用陶瓷作为介质的电容器，具有小尺寸、高频特性和高温稳定性等优点，常用于电子设备中。
可调电容：具有可变电容值的电容器，常用于无线电和调谐电路中。
金属纸电容：使用金属化薄膜作为电极的电容器，具有高精度、稳定性好等特点，常用于高性能电子器件中。
超级电容：也称为电化学电容器，具有高能量密度、高功率密度和长寿命等特点，常用于储能系统和电动汽车中。
注意！！
有的电容有极性
正负极接错了会爆炸哦!!!

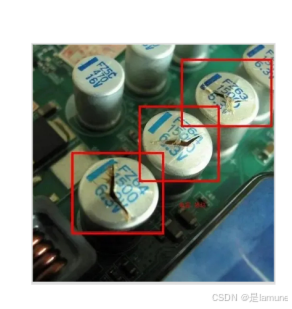

铝电解电容是一种极性电容，由于其特殊的结构和工作原理，如果接反了极性，可能会导致电容器失效或者损坏，甚至可能导致电容器短路或者起火等危险情况。
铝电解电容的结构是由一层氧化铝薄膜和一层电解液构成的。当正极连接正电压，负极连接负电压时，电解液中的氢离子会向氧化铝膜的负极移动，而负离子则向电解液的正极移动，形成一个稳定的电场，从而形成电容效应。如果电容器反接了极性，电解液中的氢离子会向氧化铝膜的正极动，形成氢气，铝电解电容会爆浆。电容爆浆后压力较大，电解电容的外壳也是无规律的变形，有可能产生手榴弹爆炸后的效果，容易造成其他元器件的损坏。

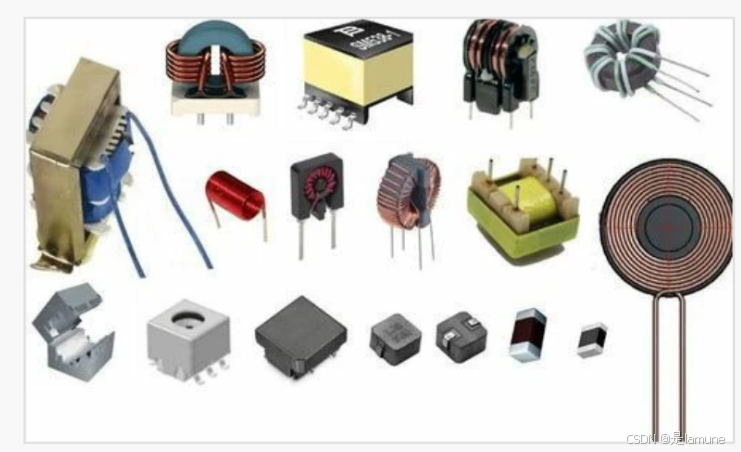

电感器
什么是电感器？

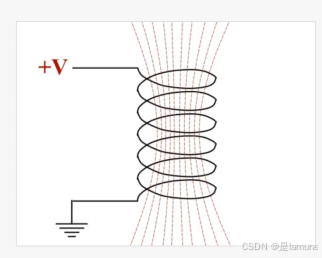

电感器是一种电子元件，用于在电路中存储和释放能量。它由一个线圈组成，通常由铜线绕成，通常带有一个铁芯。当电流通过电感器时，它会在线圈中产生一个碰场，从而存储能量。当电流停止流动时，磁场会崩溃，导致电感器释放存储的能量。
电感器的主要作用是在电路中调节电流的变化率。它可以用来过滤电路中的高频噪声，电感器两端的电流不会突变，保护其他电子元件不受到电磁干扰的影响。
电感器的核心要点·通过磁场存储能量·阻止电流的突变
电感和电阻
理想的电感没有能量损耗
电感：电磁感应元器件，电会产生磁场，磁场又会抵制电流的变化。理想的电感没有能量损耗。
跟电阻不同，电阻阻碍电流，发热。

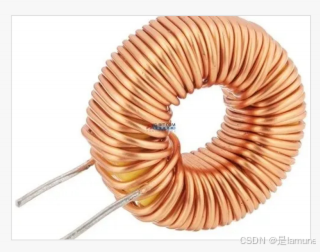

电感使用漆包线，纱包线等外部绝缘导线缠绕到铁芯上电感的单位是亨利(Henry)表示为H,它的中文读法是“恒利”,以英国物理学家亨利的名字命名。
电感的基本单位是：H(亨),它和电容一样，也是一个很大的计量单位，另外还有毫亨mh、微亨uh、纳亨nh电感的作用：
电感可以作为电路稳定器的一部分，通过抵抗电路中电流的变化，保持电路的稳定性和可靠性。
电感电容组成LRC振荡电路
振荡电路原理
LRC振荡电路是一种基本的振荡电路，由电感L、电容C和电阻R组成，可以产生稳定的交流电信号。在LRC振荡电路中，电感和电容通过共振的方式相互作用，导致电荷周期性地从电容器到电感器和反向流动，从而产生周期性的电流和电压信号。
LRC振荡电路的工作原理是当电容器放电时，电感器中的电流开始增加，而电容器的电荷开始减少。当电容器的电荷达到零时，电感器中的电流达到最大值，并开始流回电容器中，导致电容器的电荷开始增加。当电容器的电荷重新达到最大值时，电感器中的电流达到零值，并开始再次增加。这个过程不断重复，从而形成一个周期性的交流电信号。
LRC振荡电路的频率由电感L和电容C的值决定，可以通过调整电感和电容的值来改变输出信号的频率。

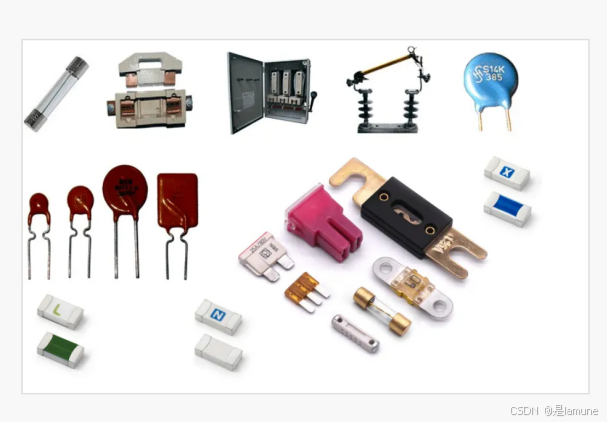

保险丝、熔断器
保险丝和熔断器都是用来保护电路免受过载或短路等电气故障的设备。
保险丝是一种电气元件，通常由金属丝或铜箔制成，其作用是在电流过载时断开电路，以保护电路中其他电气元件不受损坏。当电流达到或超过保险丝的额定电流时，保险丝中的金属丝或铜箔会被加热，最终熔断，中断电路，以避免电气火灾等危险情况。
熔断器与保险丝类似，与保险丝不同，熔断器通常可以重复使用。熔断器的另一个优点是它们通常比保险丝更快地响应电气故障，因此能更好地保护电路。
蜂鸣器
能发出哔哔哔的声音的小元器件
声音是由物体的震动产生，一切发生的物体都是在震动。震动的频率不同，声音的音调就不同。
蜂鸣器分有源蜂呜器和无源蜂鸣器，源是震动源。有源蜂鸣器插电就叫，无源蜂鸣器插电不叫，需要一定周期的高低电压信息给他他才会叫。
蜂鸣器的音频是指蜂鸣器发出的声音的声波频率，是指每秒连续循环的次数。频率的计量单位是“赫兹”(Hz),人类听觉的频率范围约为20-20kHz。20Hz以下是次声，20kHz以上是超声波。
蜂鸣器常用产品的谐振频率为2-4 kHz。

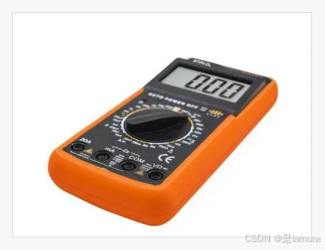

万用表
万用表是我们必须熟练掌握的工具
万用表是一种电子测量仪器，可用于测量电压、电流和电阻等电学量。它通常具有多个量程和功能，可以通过旋钮、按钮或选择开关进行选择。

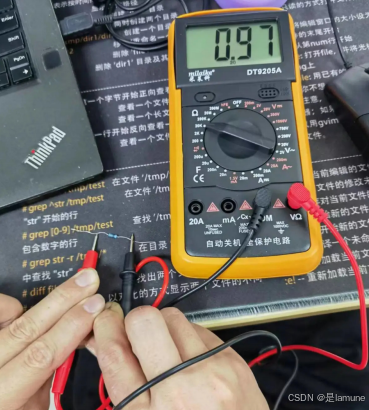

万用表测电阻
1.预估电阻阻值
2.调整到合适的欧姆档位
3.把万用表的笔的两端接到电阻的两端
4.读取万用表显示的数字

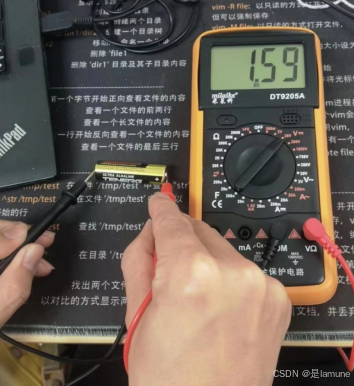

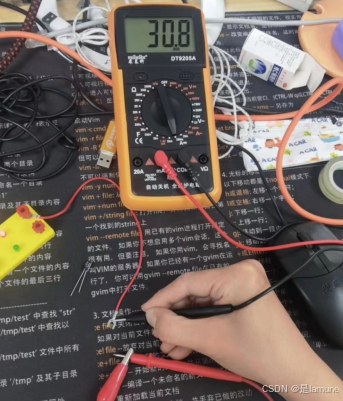

万用表测电压
1.预估测试的电压
2.调整到合适的电压档位(注意区分直流，交流)
3.把万用表的笔的两端接到供电电源的两端
4.读取万用表显示的数字
万用表测电流
1.预估测试的电流
2.调整到合适的电流档位(注意区分直流，交流)
3.把万用表的笔的两端串联到电路中
4.读取万用表显示的数字
继电器
用电信号去控制电
继电器、真空管和晶体管都是用于实现电信号的开关控制的电子元件，继电器最容易理解，我们先讨论继电器
继电器是一种电气元器件，它通过接受一个电信号来控制另一个电路中的电压或电流。继电器通常由一个磁铁和一个电磁线圈组成。当通过线圈流过一定电流时，磁铁会产生磁场，使触点间距变小，进而接通电路。继电器由于具有绝对稳定、高效率、长寿命、安全可靠等优点，因而在自动化、电力、通信、电子等领域中广泛应用。
继电器用到了电和磁的特性·通电的螺线圈会产生磁场

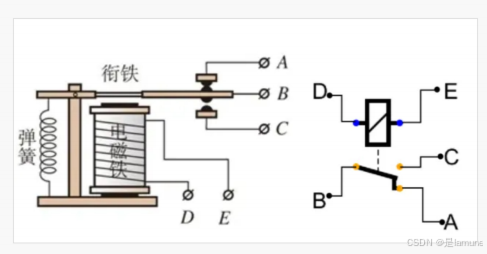

继电器示意图
简单的看上边的图就是D和E之间通电，电磁铁产生吸力，吸引铣铁B和C接触，D和E之间断电，在弹簧的作用下，电磁铁失去吸力，A和B接触。
我们通过控制D和E之间的电，就能控制B和C,B和A之间的电信号。
三极管
三极管也是一种用电去控制电的元器件
理解三极管需要先介绍一下半导体和二极管

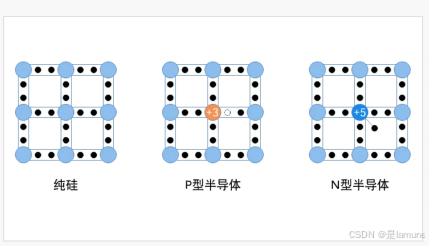

我们都听说过硅半导体，其实纯净的硅导电性很差，接近于绝缘体，基本上是不导电的。但是在硅中掺杂一些三价硼五价磷硅的导电性就会增加。
p的英文是positive,带正电n的英文是negative,带负电

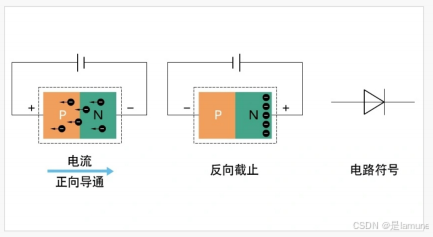

二极管
学习三极管之前我们先看看二极管
二极管是一种电子元件，它由两种不同类型的半导体材料制成。这些材料被安排在一起，形成了一个名为P-N结的结构。这种结构使得电流只能沿一个方向通过二极管，而另一个方向则无法通过。
因为二极管只允许电流在一个方向上通过，所以它在电子学中有很多用途。例如，我们可以使用二极管制作电池充电器、电源适配器和许多其他电子设备。

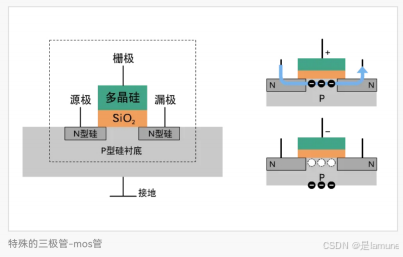

三极管
三极管是一种非常重要的电子元器件
三极管有三个区域，所以它被称为三极管。这三个区域分别被称为发射极、基极和集电极。
当在三极管的基极输入电流信号时，这个信号可以控制三极管的集电极和发射极之间的电流流动。这样的话，我们就可以通过改变输入信号的电流来控制输出电流的大小。
三极管常常被用来放大电信号，例如在无线电和音频放大器中。它们也可以用来控制电路中的电流，例如在电子开关和电源电路中。
三极管工作原理
我们可以将水龙头比作三极管的电路，水流就相当于电流，水龙头的开关就相当于控制三极管的输入信号。
当我们打开水龙头时，水就从水管中流过来，当水龙头的开关处于开启状态时，水就会顺畅地从水龙头中流出来，当开关处于关闭状态时，水流就会停止。
同样地，当我们将电路中的电源连接到三极管时，电流就会流过来。当三极管的输入信号(比如控制信号)被送到三极管的基极时，三极管就会开启，电流就会从三极管的集电极流出来，当控制信号消失时，三极管就会关闭，电流就会停止流动。
