【水工设计专题】ZDM 软件：利用ZDM软件进行河道清淤疏浚、河道开挖计算

1. ZDM软件简介

ZDM是一个由水利水电设计人员，基于CAD 平台开发出的辅助设计软件，主要用于水利水电设计。

2. 河道清淤计算操作步骤

拿到图纸后，首先需要进行地形整理，将图纸上的高程点识别出来，在识别之前应先将除高程点之外的其它图层全部关掉：

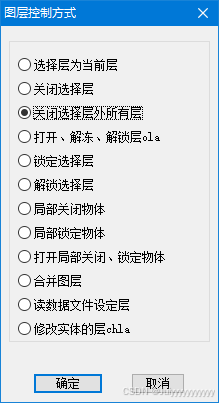

 clay图层控制：

点击高程点，然后空格，关闭除选择层外的其他图层。

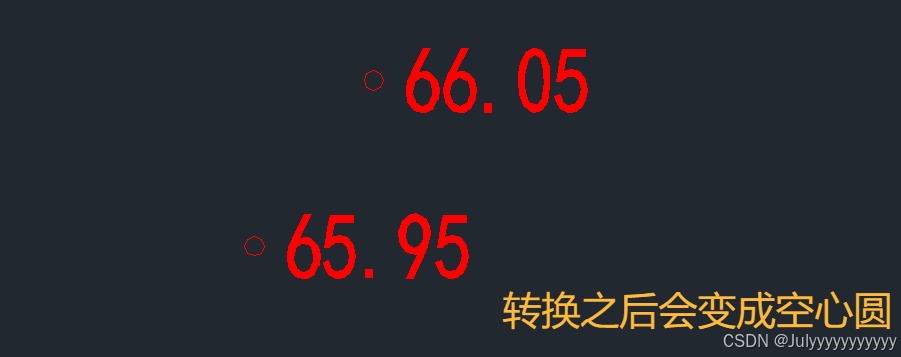

chgcd转换高程点：

Layon打开所有图层：

bzzh编桩号：

选择开挖中心线，选择起点，给定起点为00，选择a仅标注两端桩号，然后点击你想标注的位置。

BZZH2偏移桩号：

这样可以使桩号按照你的意愿均匀分布，假设偏移100m。选择多段线路径，点选开挖中心线，选则要偏移的桩号线，也就是你刚才布置的那个00桩号，给定在开挖中心线上的偏移方向，即点选开挖中心线即可，然后给定偏移距离，输入100，沿全线布置。

P_BG河道中心线底标高设置：

如果图上的中心线有标高，记得先改为0。或者删除重复的有标高的线。选择开挖中心线，给定始点，给定始点标高（即你的设计底标高，假设是65），给定至下一点坡度，假设是1/2000，给定下一点，即终点，点击空格，问是否输出文件，如果需要可以输入y。

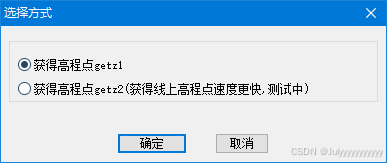

GETZ获得高程点（纵断面）：

确定层选择高程线或高程点。如果图纸是高程线那就选线，是高程点就选点，随便找一条高程线或者高程点，鼠标点一下就行，主要是为了识别在哪个图层。选择b获得线上高程，再选择b获取多段线顶点..，选择开挖的那条线。

切纵断面：

切之前先输入layoff,点选除中心线、高程、河道边线之外的线，然后把这些图层都关掉，此举是为了避免切到建筑物之类的。

输入dxpm切纵断面，点选中心线，选择剖切起点，即中心线起点，然后给定剖面图位置。

切横断面：

切之前先镜像桩线，目的是避免只切除一半的断面。

 LXZH镜像断面桩线：

框选整个图纸，确保选中了所有桩号，然后按空格两次，按另一侧长度延伸。

GETZ获得高程点（横断面）：

选择b获得线上高程，再选择a窗选桩号线，框选整个图纸，确保选中了所有桩号。可以看到高程点已经识别在桩号线上了。

输入dxpm切横断面，选择a切横断面，点选中心线，空格，地形剖面反向（否），然后给定剖面图位置。

绘制开挖断面线：

使用多段线绘制，可能用到的命令：pd坡度修改，sd标注尺寸。

  indm按设计中心插入断面：

选择绘制好的断面线，选择插入点，框选横断面群。

 kwarea计算填挖方量：

calarea汇总表格：



   其他可能用到的命令： chpd排水沟、马道， blck块。
