【水工设计专题】ZDM 软件：利用ZDM软件批量绘制河道纵断面图

1.所需数据

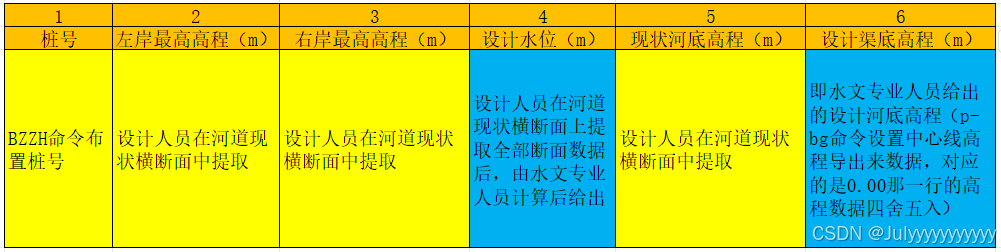

使用ZDM软件绘制河道纵断面需要以下数据，做成txt文本导入软件中

2.桩号及河道现状横断面生成

需要用到的命令有：
BZZH编桩号：

BZZH2偏移桩号：

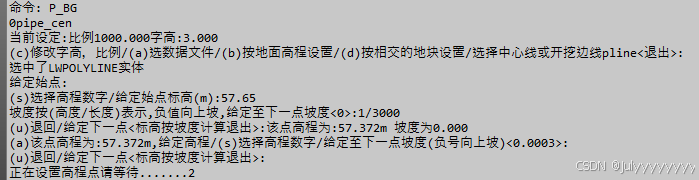

P_BG河道中心线底标高设置：在此步骤中可以输出得到设计渠底高程，即绘制河道纵断面图所需的第6号数据，操作如下：

GETZ获得高程点（纵断面）：

DXPM切纵断面：

 LXZH镜像断面桩线：

GETZ获得高程点（横断面）：

DXPM切横断面

最终得到类似下图的横断面图，详细操作步骤见之前的文章，链接：https://blog.csdn.net/weixin_61926199/article/details/143558573

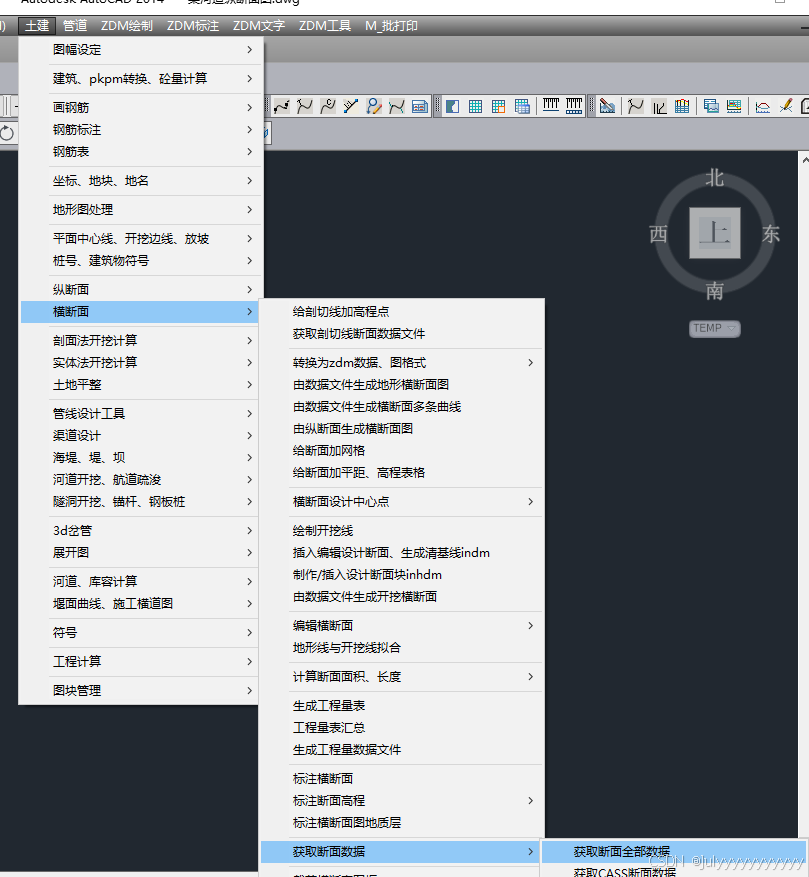

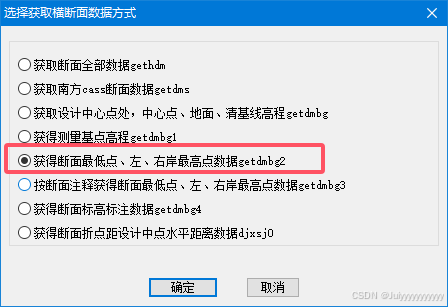

3.获取断面数据

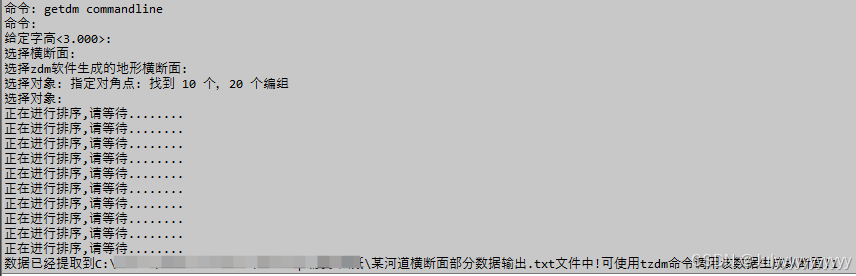

上图中的绿色高程数据即为输出的数据，可以打开txt文档查看：

4.数据整理

将前文所述输出的数据整理到一个txt文本中，格式如下所示：

其中现状河底高程对应的是河底最低高程，设计水位是水文专业人员计算后给出的：

5.河道纵断面图绘制

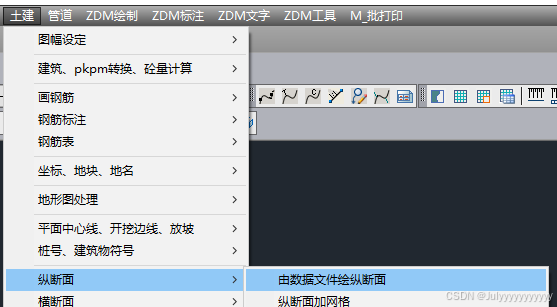

5.1绘制纵断面：

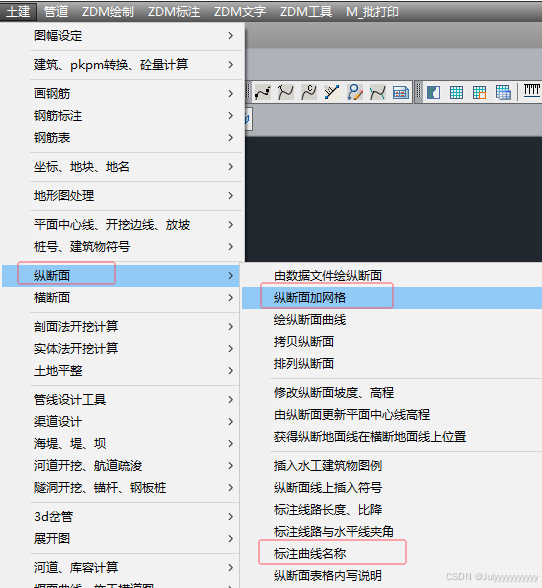

5.2添加网格和曲线标注

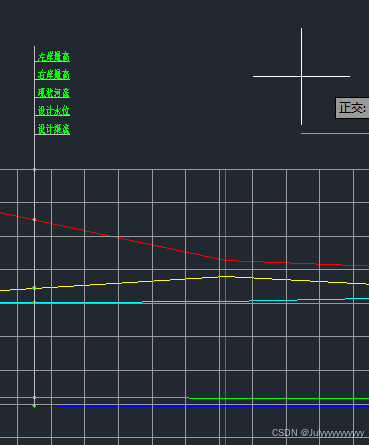

5.3制作图例：

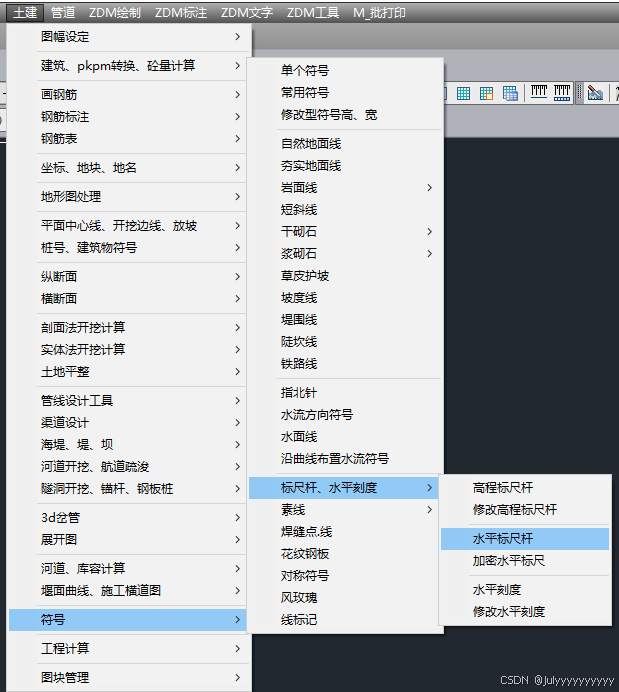

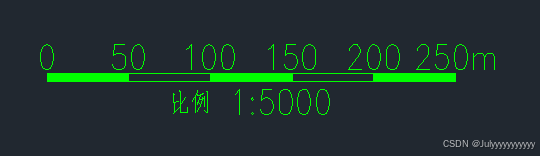

5.4插入比例尺：SPBC

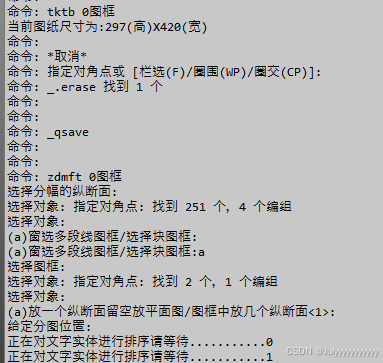

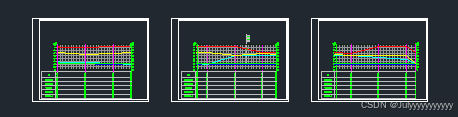

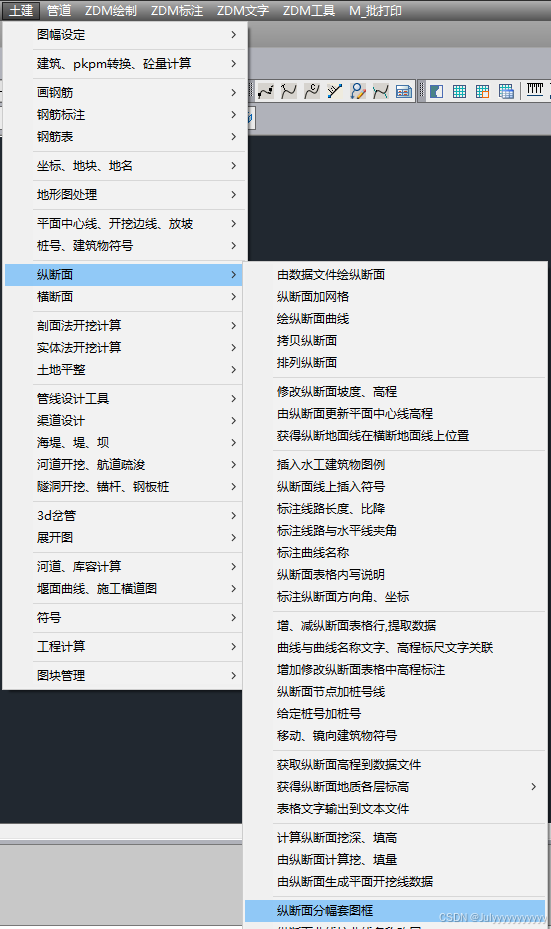

6.分幅插入图框

根据实际需要调整位置：

7.出图
