【水工设计专题】ZDM 软件：河道清淤平面图边坡线绘制步骤

一、生成平面开挖数据：

1.打开已经绘制好的横断面图：

djxsj0:

给定比例：你的横断面图上横向比例是几，就写几

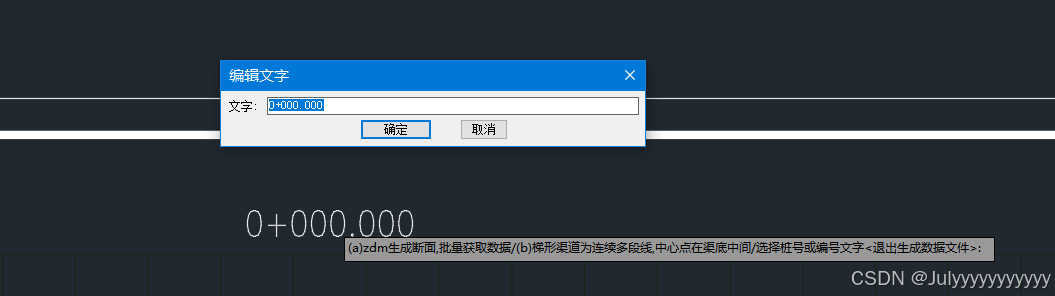

点一下桩号:确定就行，也可以修改

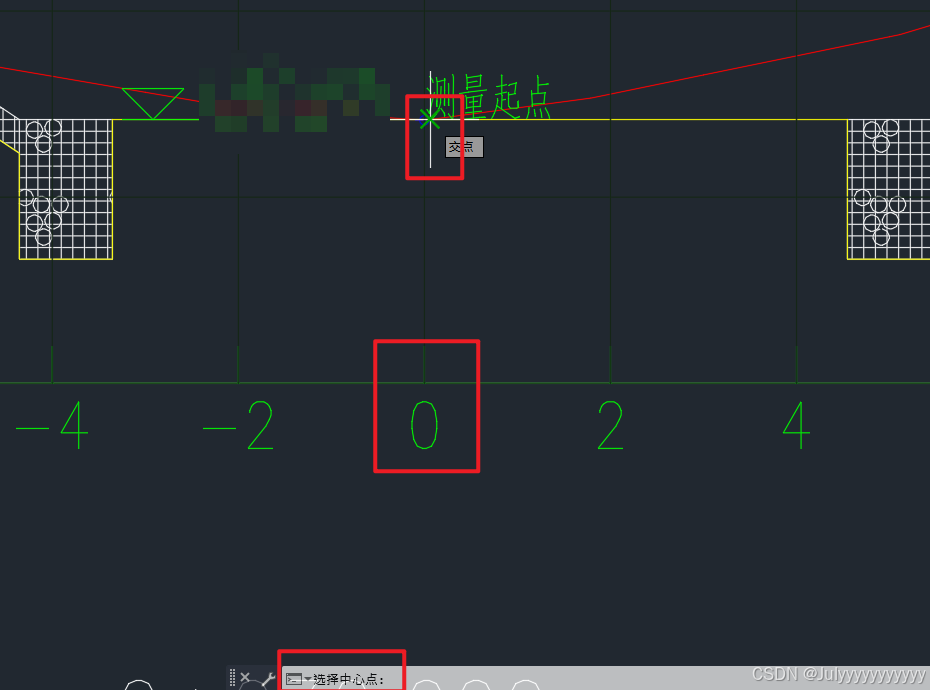

选择中心点：注意是0坐标对应的标准断面的点

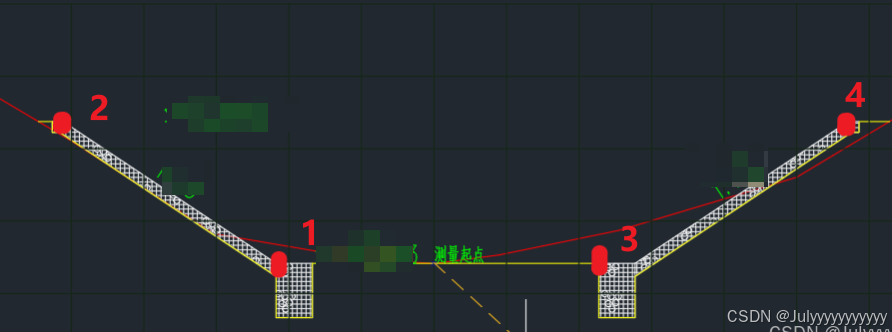

给定左右边坡的点：一般是左边选两个，右边选两个。左边选完之后空格，提示选右边，再选。

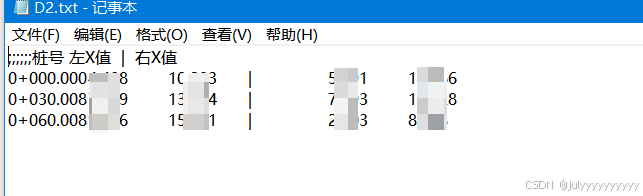

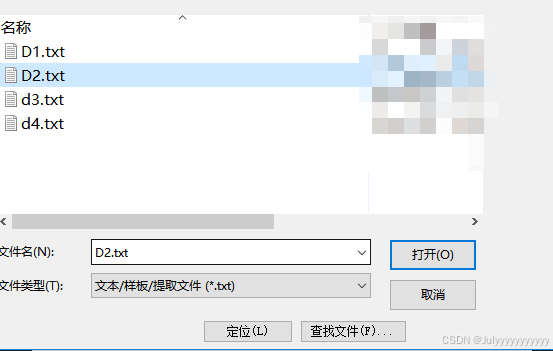

选完之后空格确定，继续一下个断面的操作。所有断面都选完了就空格确定，然后保存txt文件。最终得到的数据如下：

二、由数据生成开挖线：

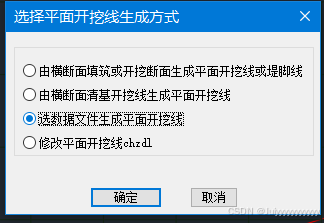

djx:

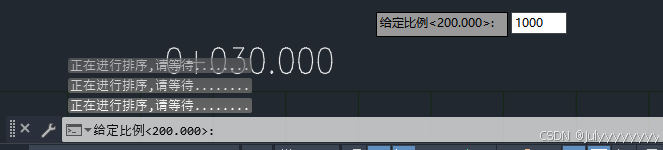

给定比例：注意此时的比例为你的平面图的比例，一般是1:1000

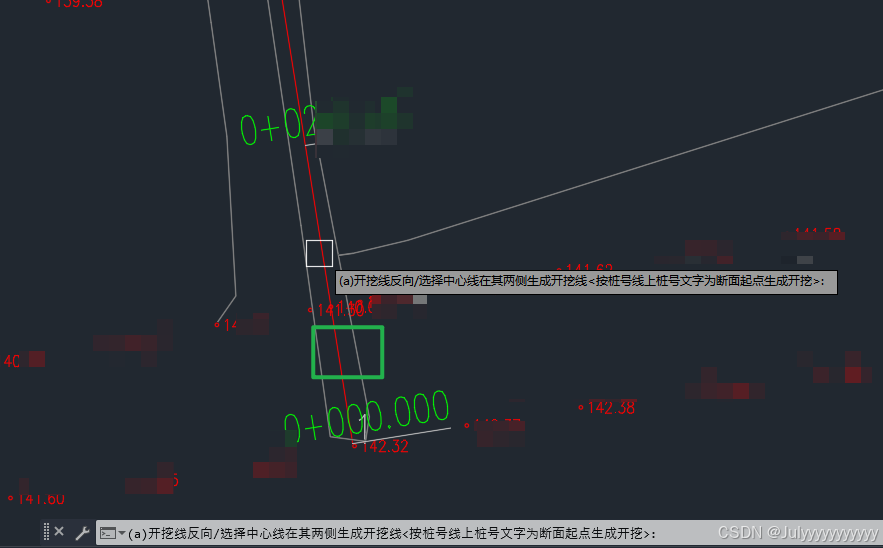

点一下桩号线：

然后就生成好了，示例如下：

注意：如果这一步报错，可能是你的桩号线有问题。

错误1：桩号线未识别。

解决方案：重新布置桩号：bzzh命令。详细的过程见之前的文章。

错误2：桩号线不匹配。

解决方案：修改txt文档中的桩号数字，改为与图中相应的桩号数字一致，或着吧桩号布置的间距与文档中的一致。（可使用偏移桩号命令，见之前的文章）
