【水工设计专题】ZDM 软件：利用ZDM软件导出桩号坐标并批量绘制河道平面图

绘制河道平面图主要是为了方便施工人员了解河道具体所在的位置，并根据桩号与河道中心线的交点坐标进行定位，以便于工程施工顺利完成。

基于此，本文将介绍如何使用ZDM软件，导出桩号坐标并绘制河道平面图，套入图框完成河道平面出图j。

1.导出桩号与河道中心线的交点坐标

1.1布置桩号线：

需要用到之前所学的知识：

BZZH        布置桩号，沿河道中心线布置，a仅标注两端。

BZZH2        偏移桩号，沿河道中心线偏移，指定距离100m。

LXZH        镜像桩号线。

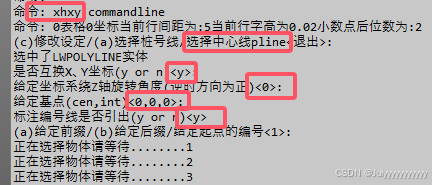

1.2导出坐标：

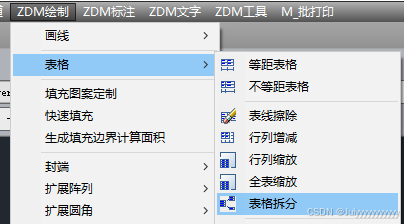

1.3拆分表格：

如果表格太长可以拆分表格，操作方法如下：

2.制作图框

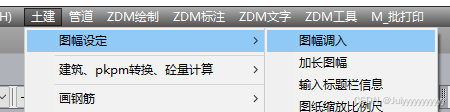

2.1调入图框

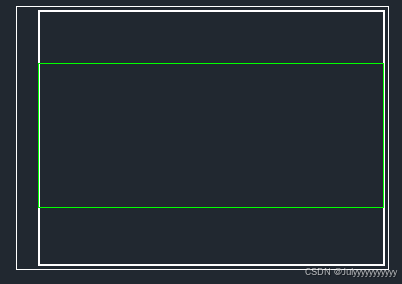

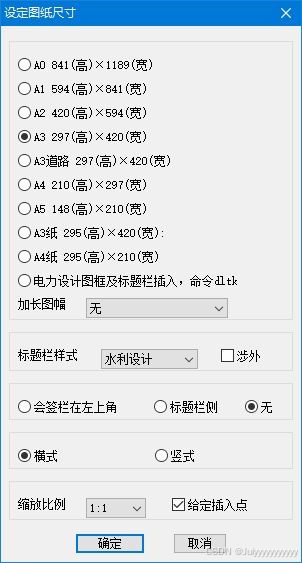

调入的图框如下，绿色是随便画的一个方框，用于制作掩膜。

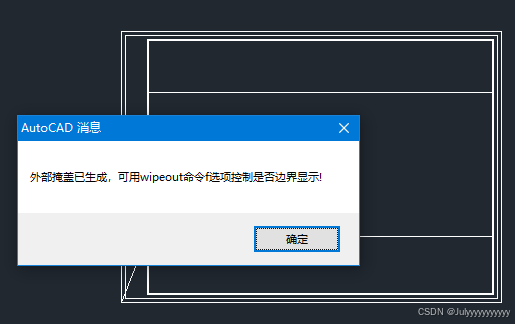

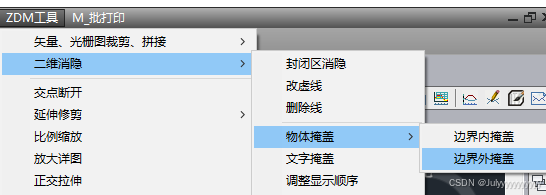

2.2二维消隐：

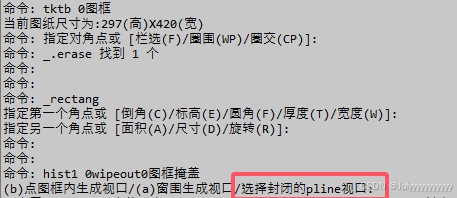

注意是先点击刚才画的矩形边线，再框选整个图框和矩形，即可制作完成：

2.3制图块：

BLCK        制作图块，方便以后的工作中在其它ZDM工程调用。

2.4插入制作好的图框

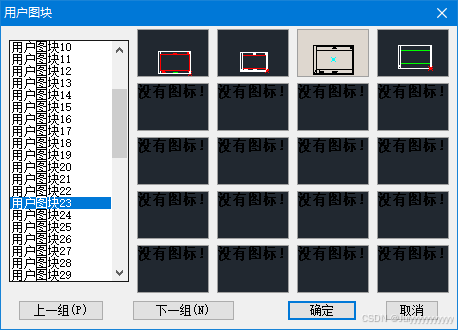

BLCK      插入图块。这里可以看到刚才制作的图块：

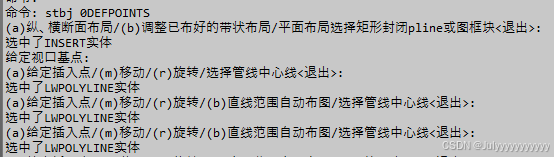

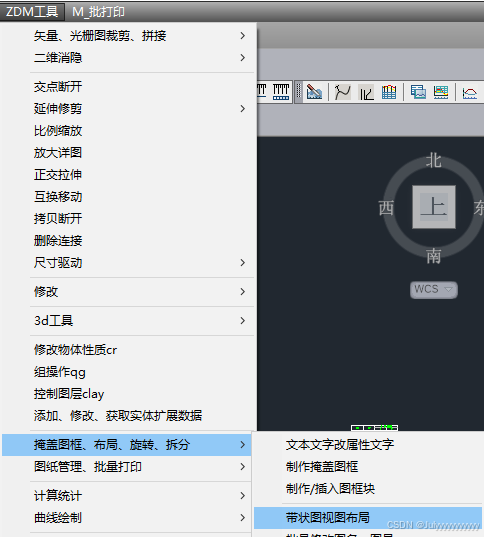

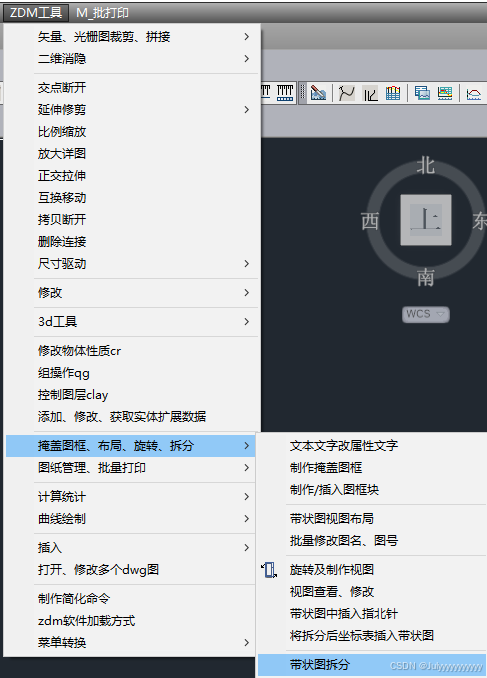

2.5拆分图框：

先点击第一个图，再框选所有的图（包括第一个）

拆分完成后的效果如下：

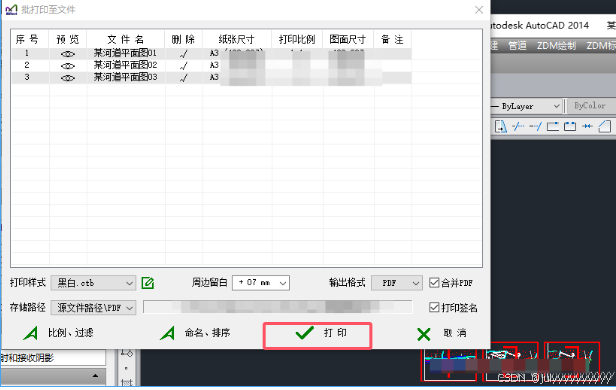

3.平面图出图
