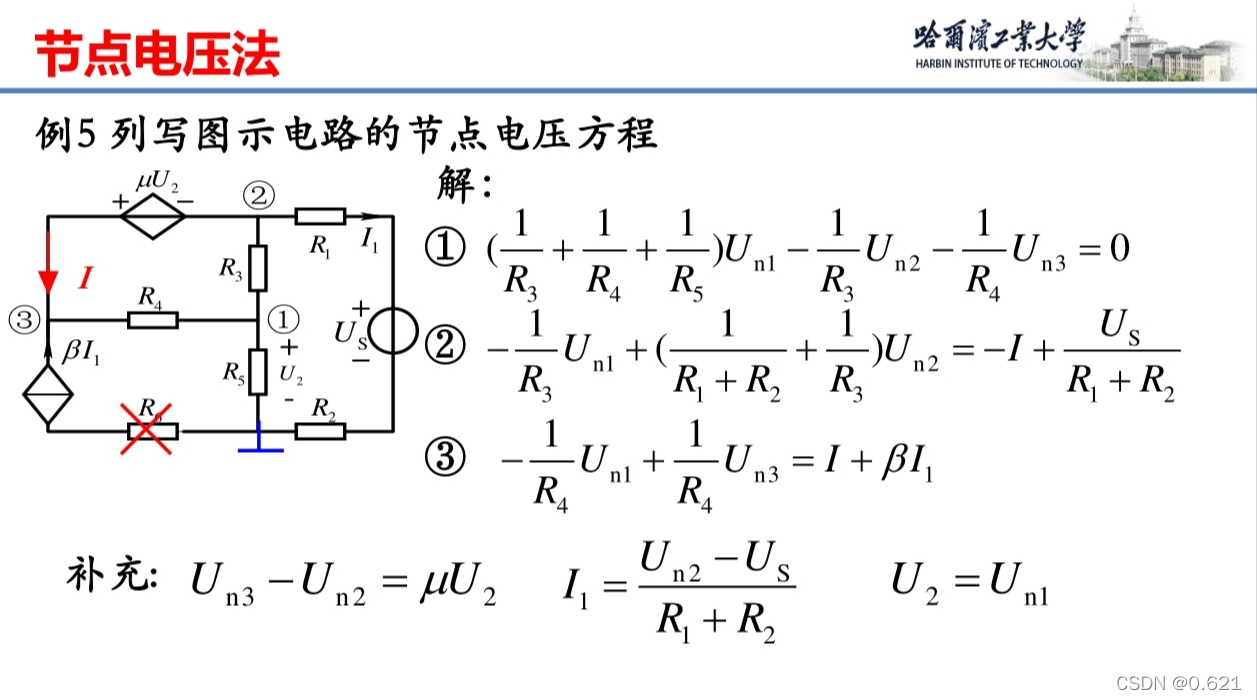

【节点电压法】一道例题示例

于 2022-04-30 10:39:38 发布
阅读量4k 收藏 7
点赞数 1
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_62084818/article/details/124509574
版权

watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBAMC42MjE=,size_20,color_FFFFFF,t_70,g_se,x_16

 1.只含电压源的支路里，需要将该支路的电流设出来

2.电流源串电阻的支路里，电阻不在列写的方程里出现，否则不满足KCL方程

3.一条支路上有多个电阻串联时，需要先对串联电阻求和再一起进行计算

4.几个未知数就列写几个方程
