使用ArcMap对工厂选址

题目

实验名称：工厂选址
实验目的及要求：
根据工厂选址要求，获取相关数据，利用ArcGIS进行数据处理，获得工厂选址范围。

1. 工厂距离河流一公里以内。

2. 工厂高程小于365m。

---

流程

1，添加河流数据和高程数据

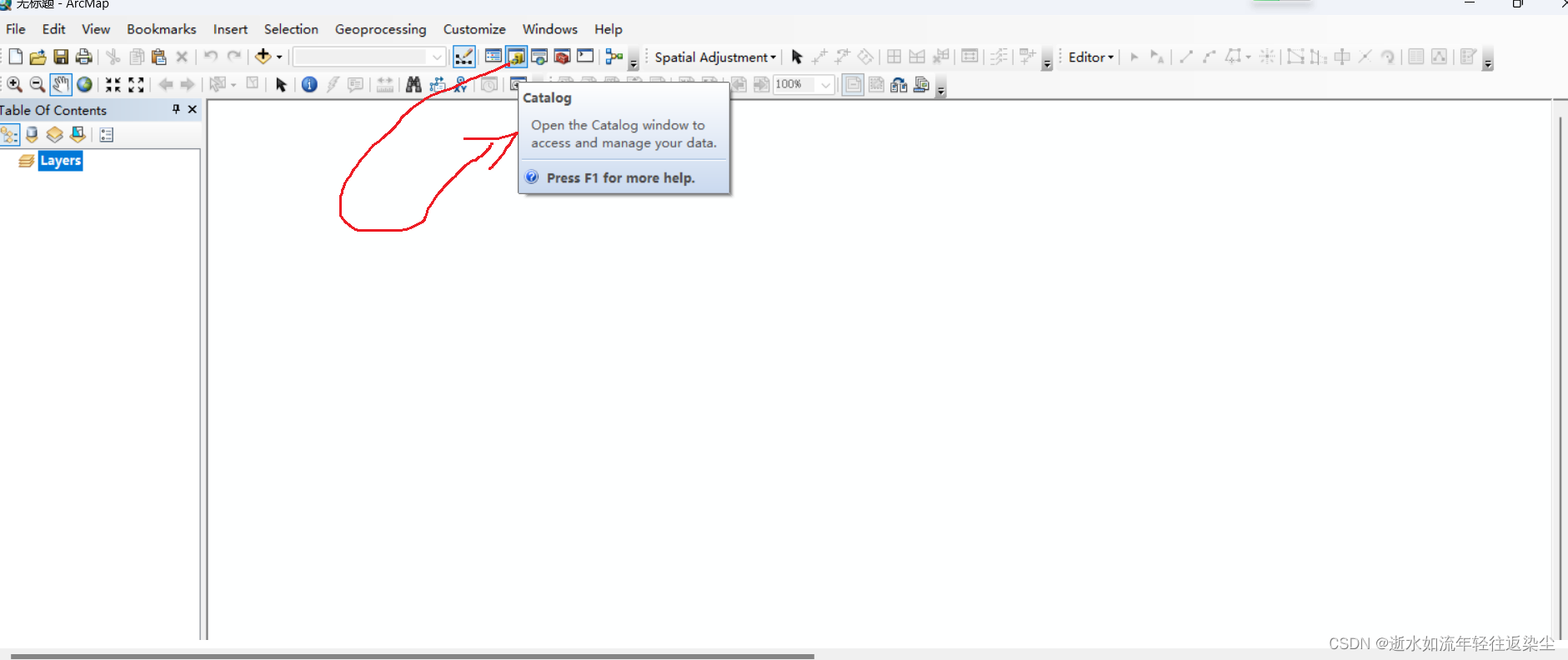

步骤如下：1，打开ArcMap软件，在这里小编提供的是自己的文件，打开目录Catlog

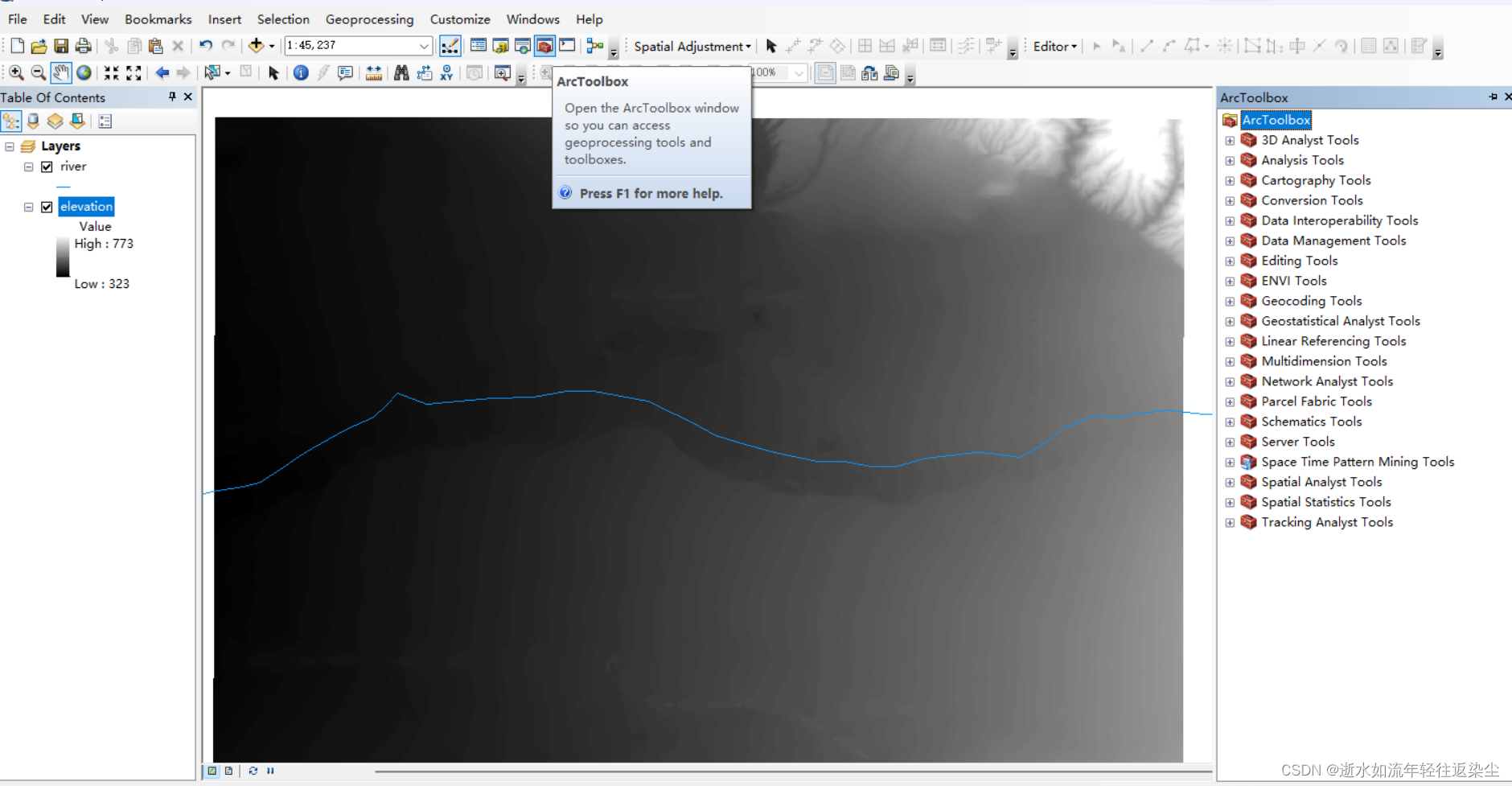

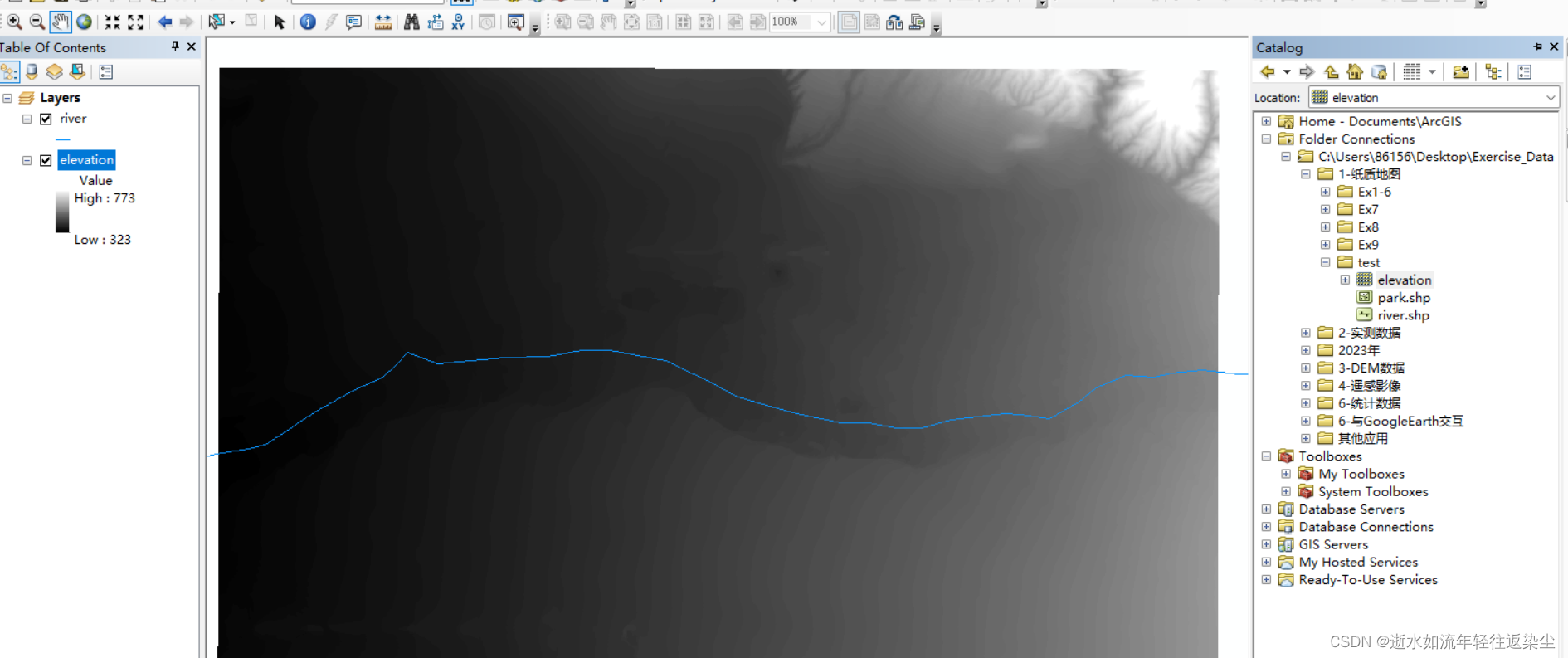

2，将文件夹中的河流数据river和高程数据“elevation”拖进软件屏中

2，对河流数据进行选取

步骤如下：给河流设置一公里的缓冲区
1，打开ArcToolboox

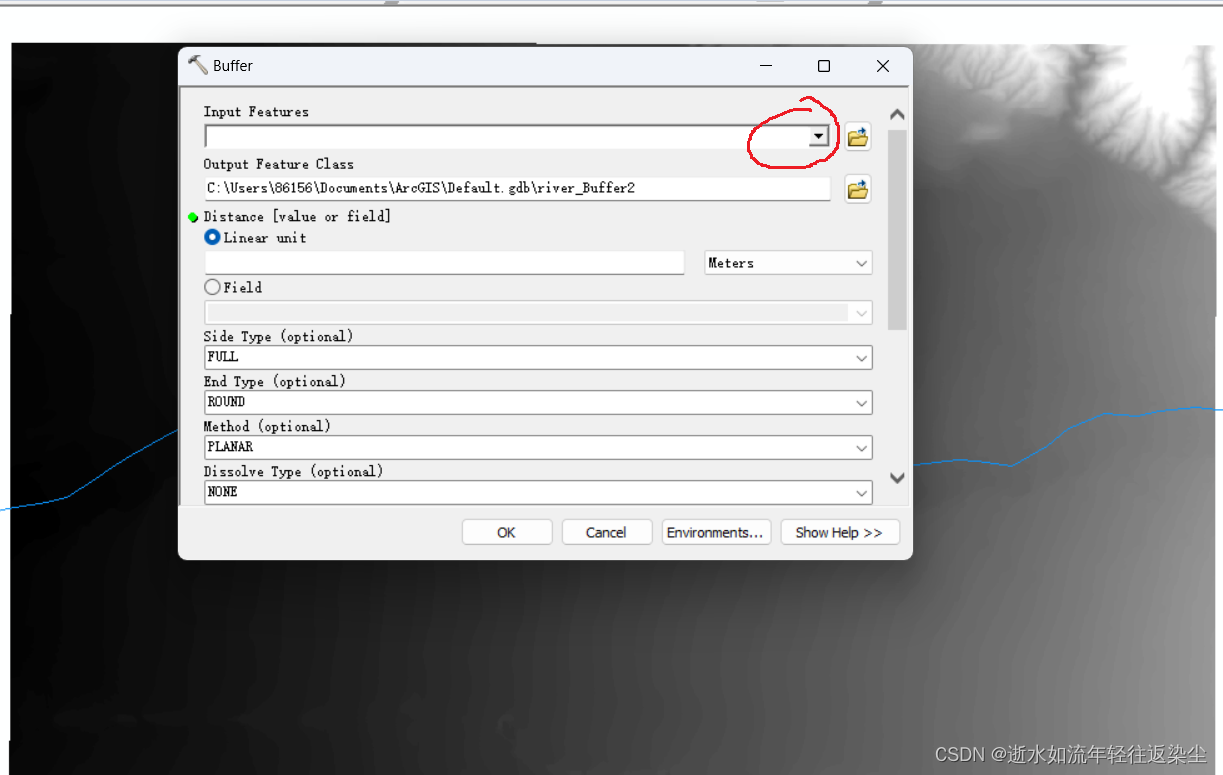

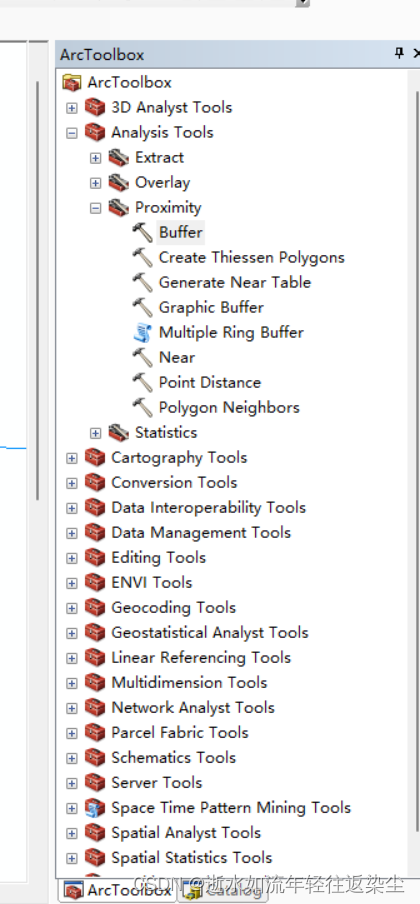

2，选中ArcToolboox中的Proximity里面的buffer，右键双击buffer

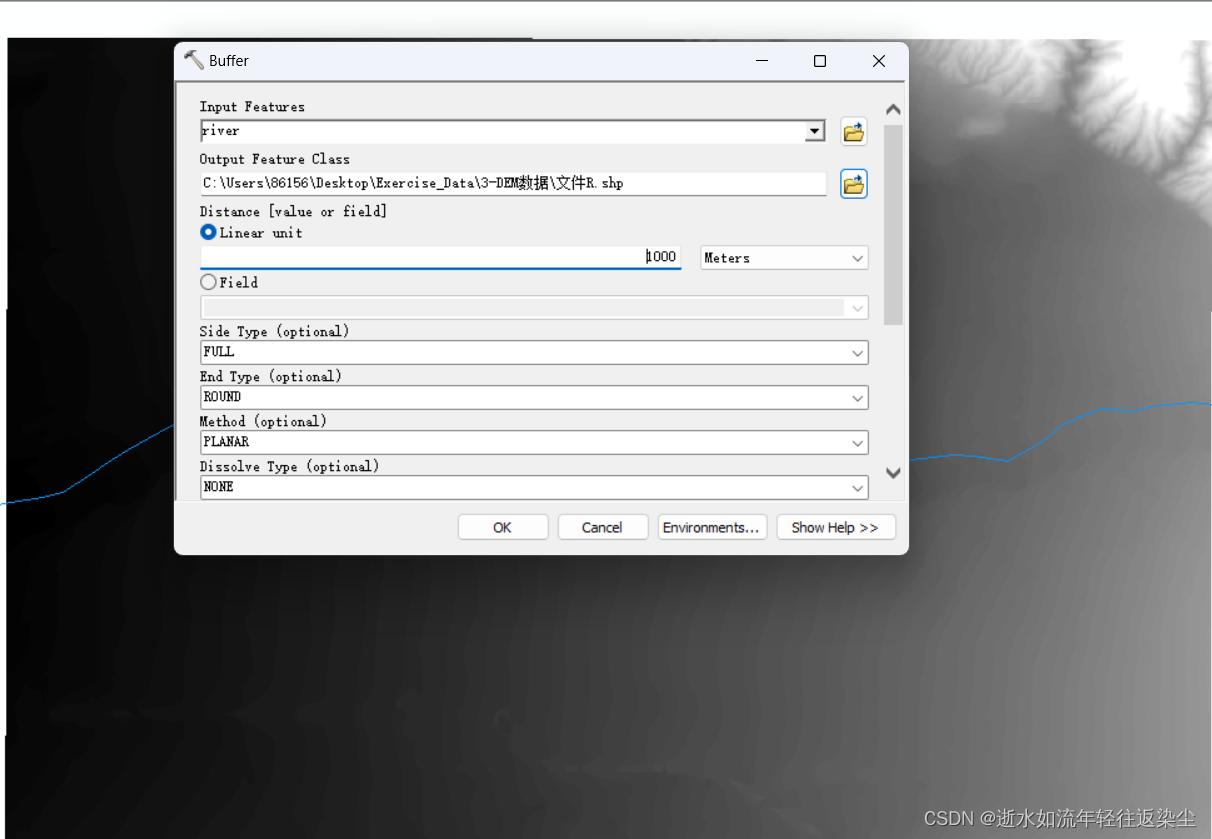

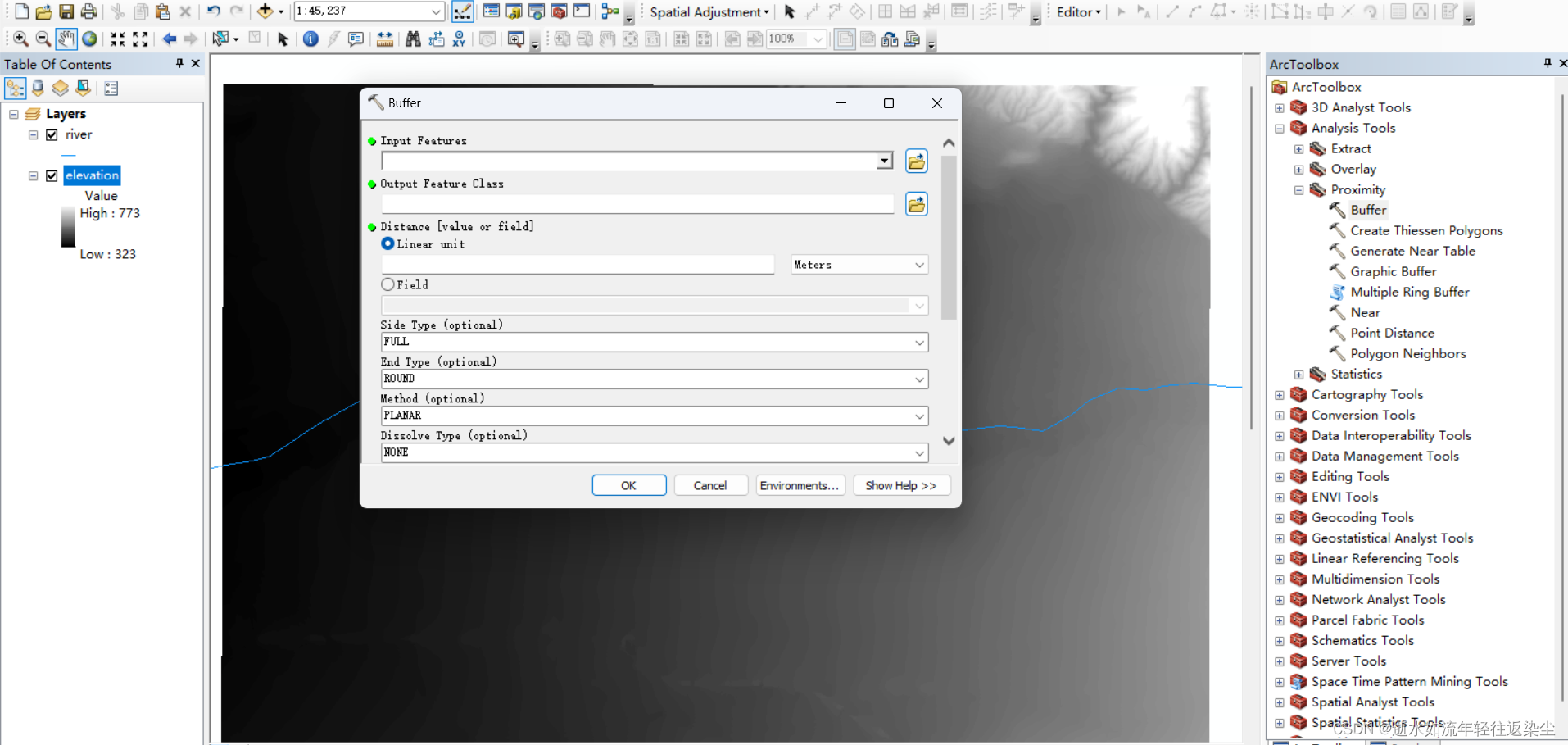

3,Input Features 选择河流数据river

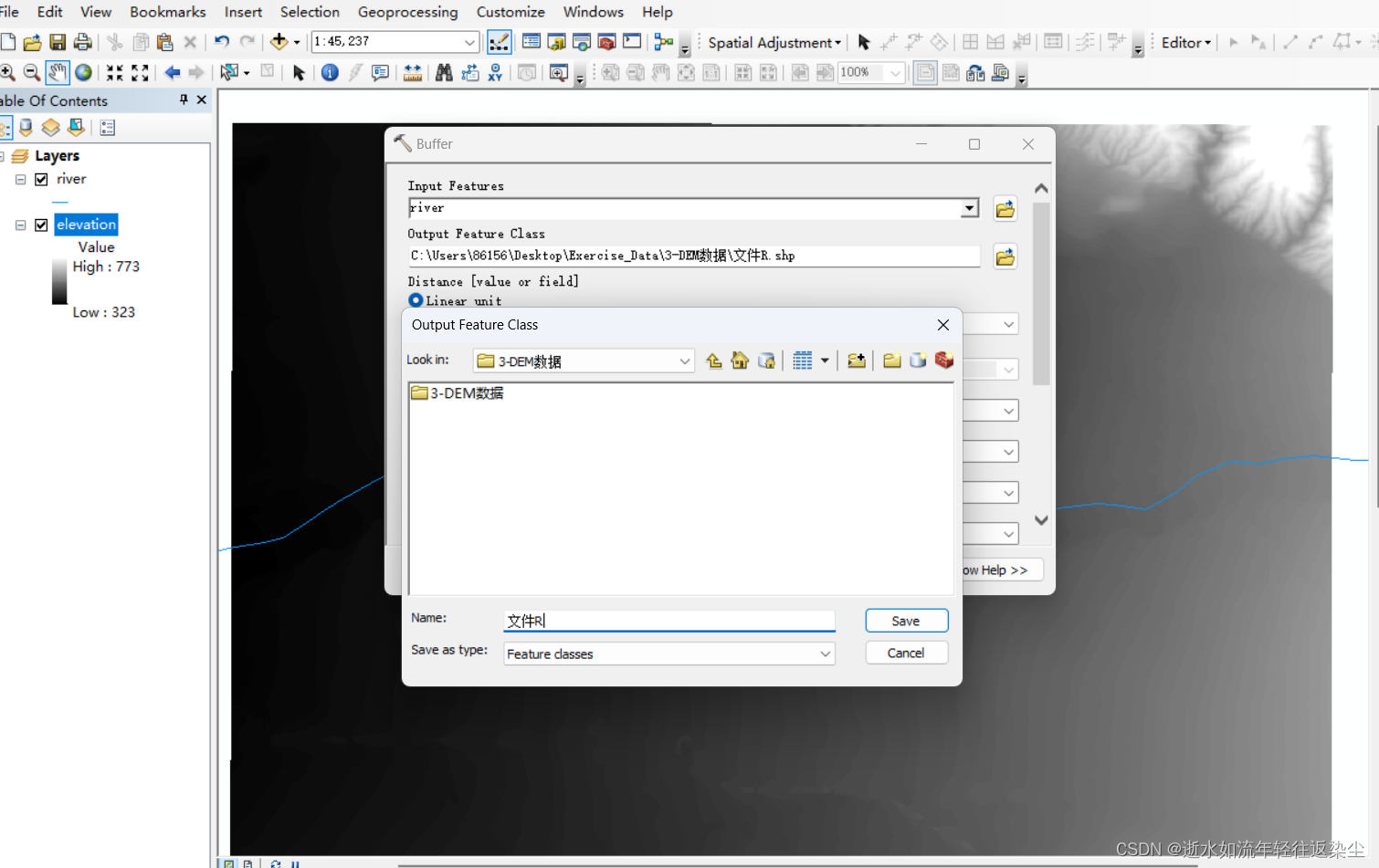

4，output Featuresclass保存为文件R

5，Linear unit：1000 Meters，其他保持默认点击ok

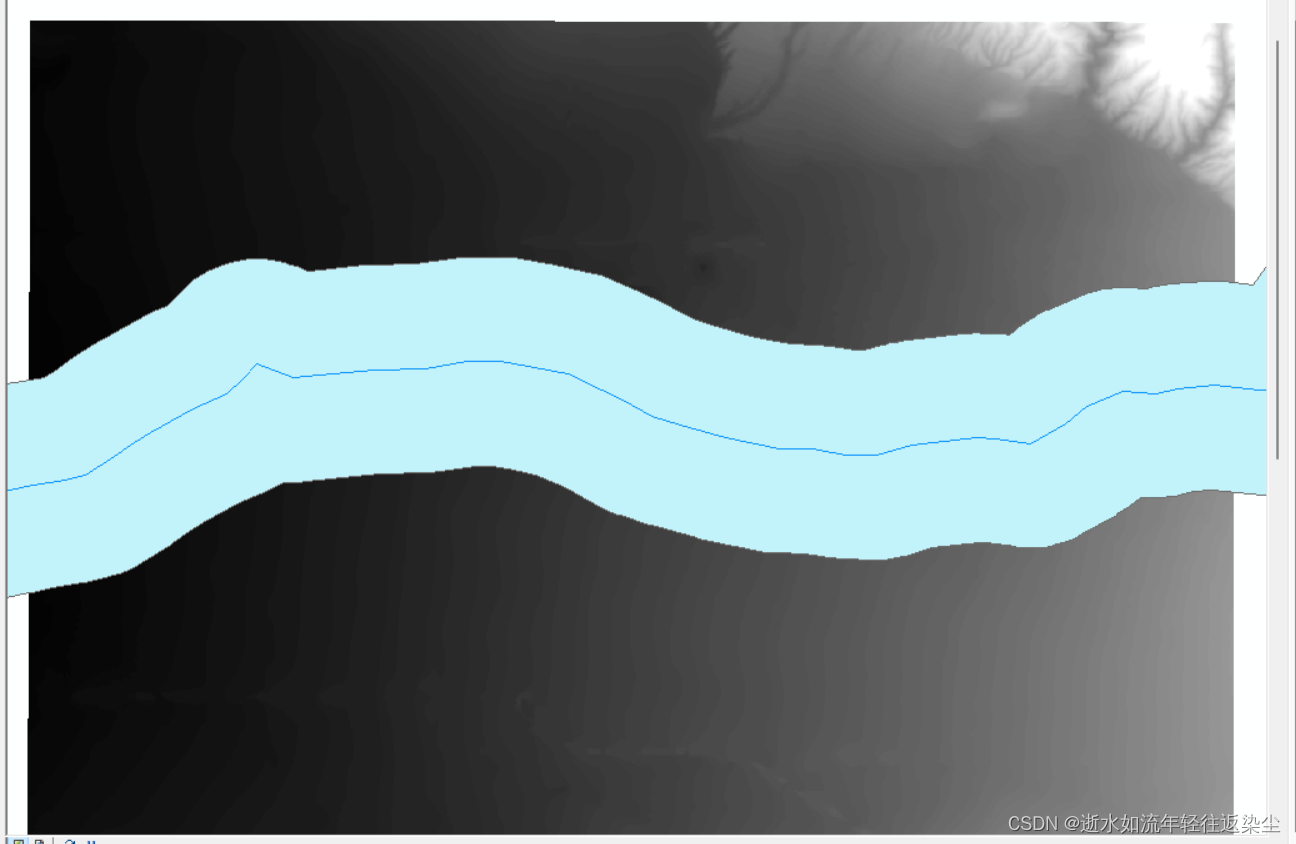

6，等待完成后如图浅蓝色区域就是河流的一公里缓存区，在这里就可以把之前加进来的river移除了，留下刚河流缓存后的数据

3，对高程数据进行选取并划定工厂选址范围

上面我们选取出了工厂距离河流一千米内，接下来就是选取工厂高程小于365，以下有两种方法

1，栅格提取法

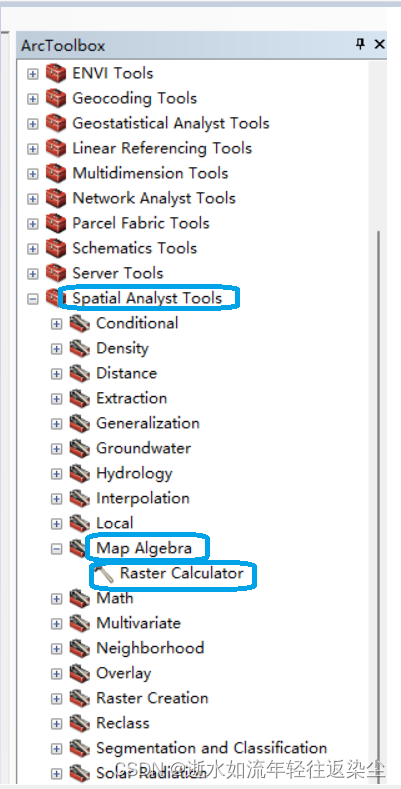

1,打开Arctoolboox中的空间分析工具（spatial Analyst Tools）中的地图代数（Map Algebra）里的栅格计算器（Raster Calculator）

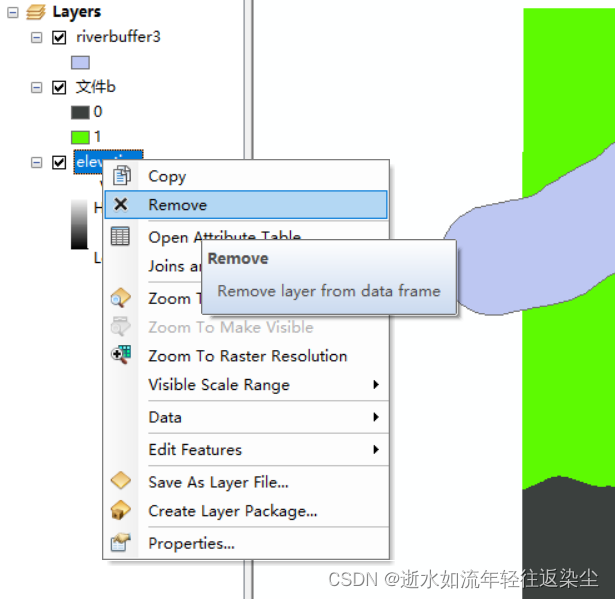

2，在这里双击elevation<365,然后保存为文件b点击ok然后移除之前的elevation，也就是高程数据小于365它会给他赋予一个真值是1，大于365赋予假值0

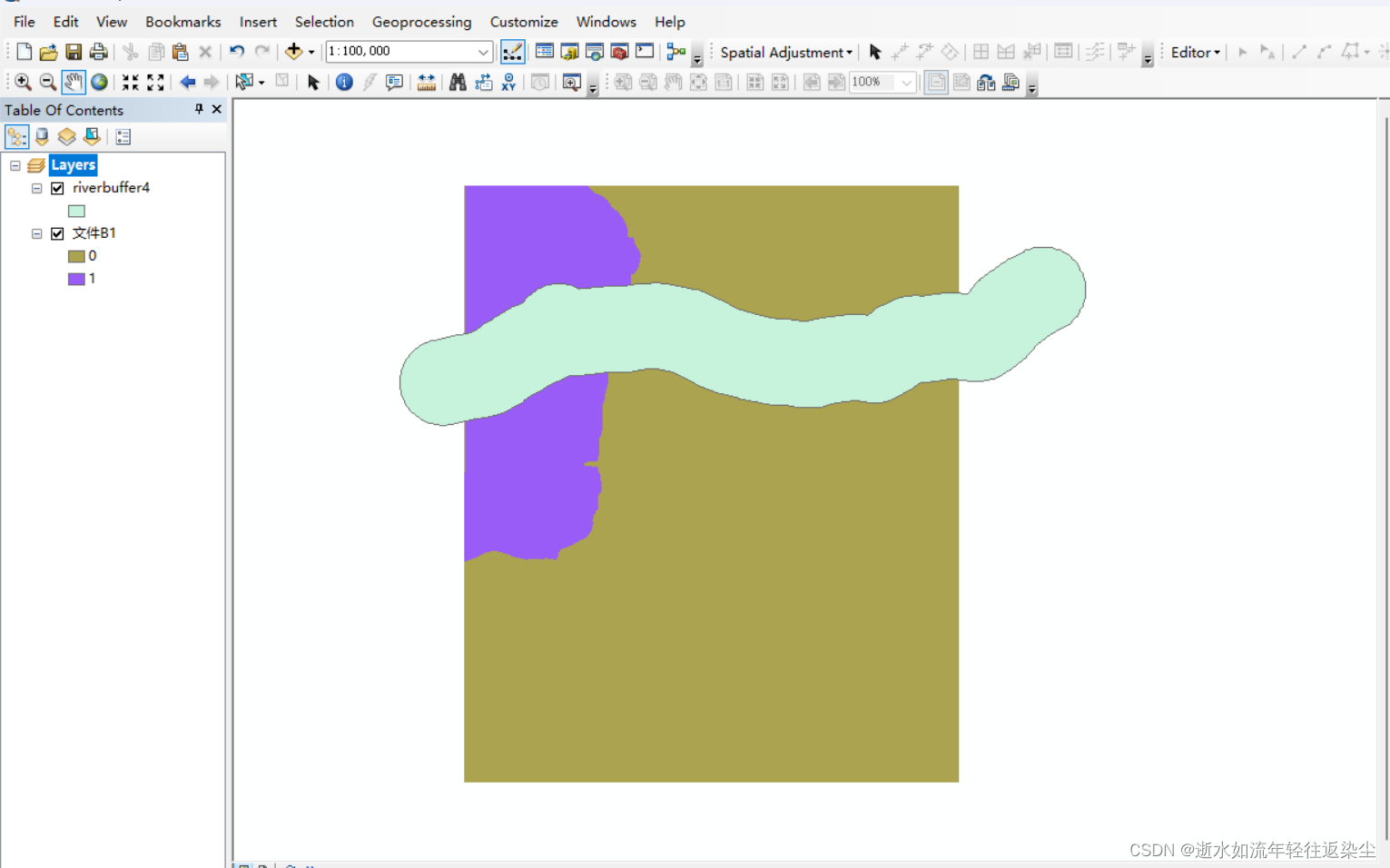

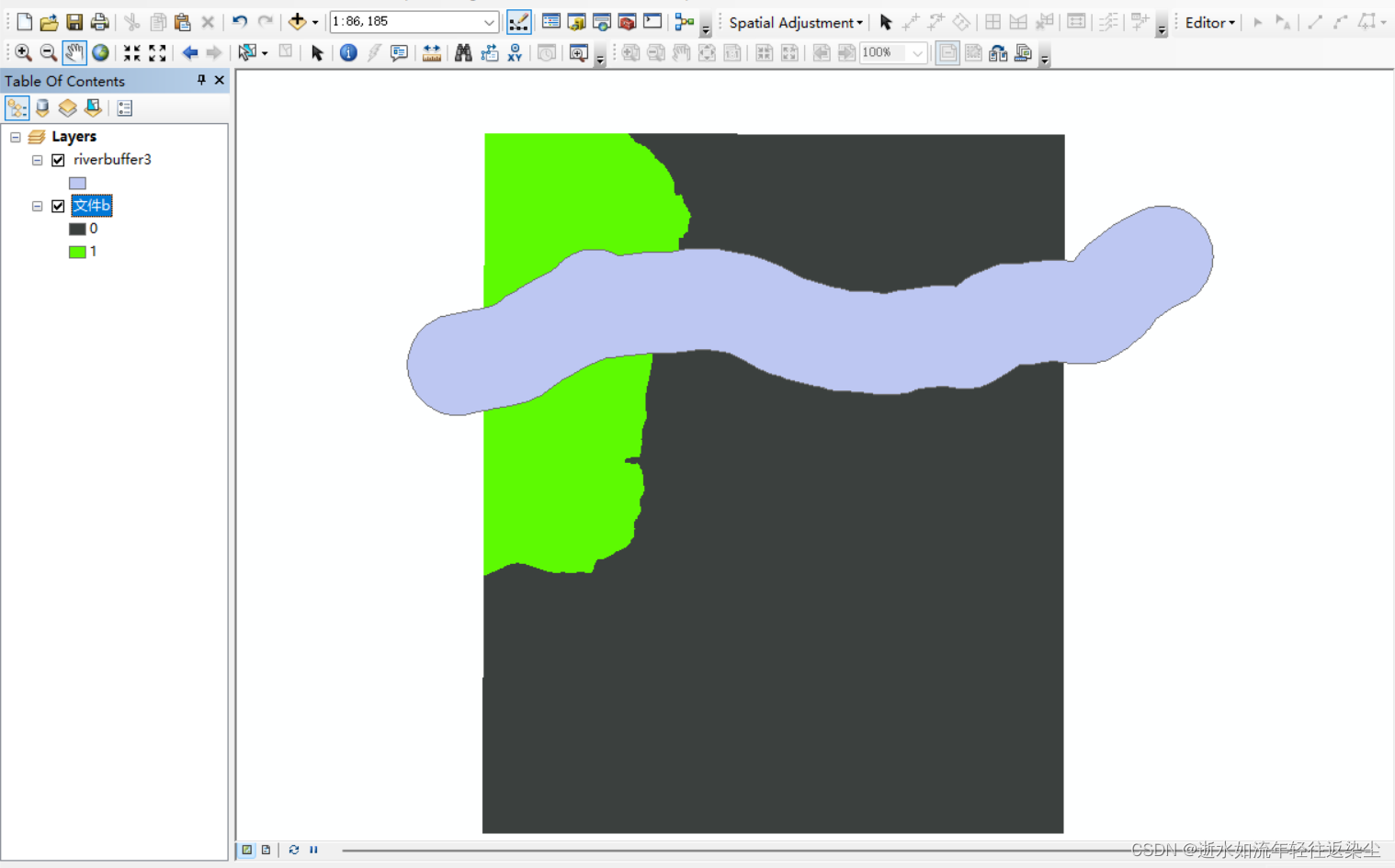

3，在这里可以看见绿色的部分就是高程小于365的我们这里赋值为1，高程不符合小于365的我们这里赋值为0，也就是黑色区域它是高程不是小于365的，但是我们只需要高程小于365的部分于是以下步骤

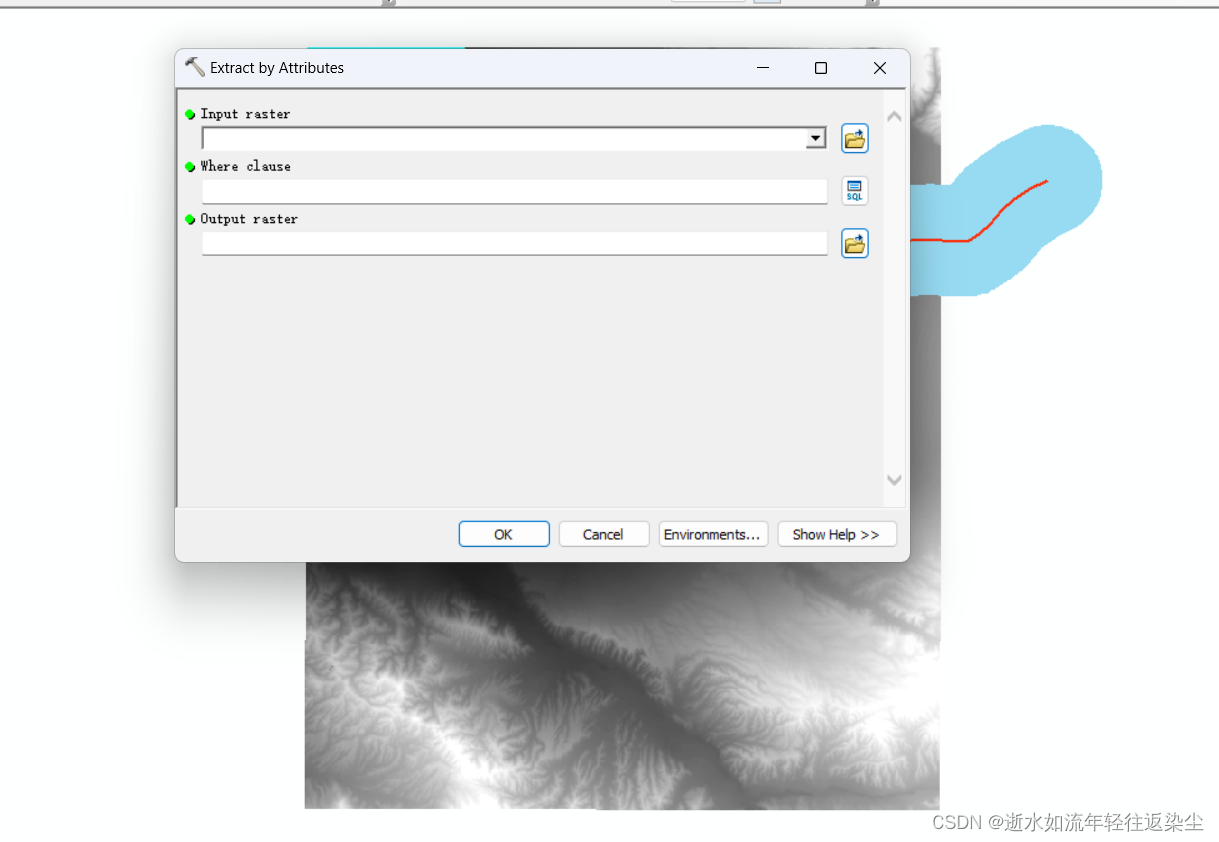

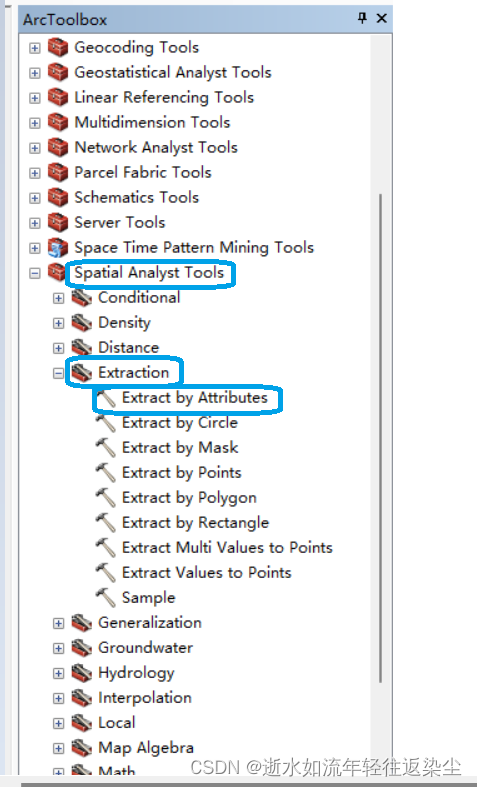

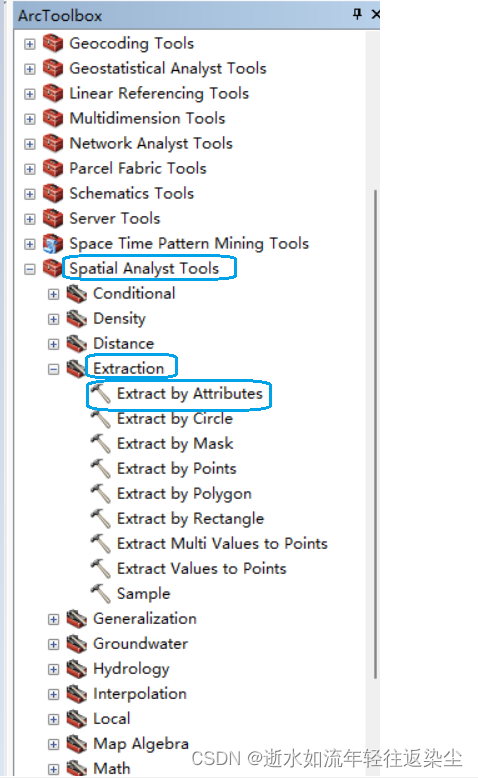

4，接下来要进行属性提取，提取出我们需要的范围也就是内容为1高程小于365的部分，打开Arctoolboox中的空间分析工具（Spatial Analyst Tools）中的提取（Extraction）里面的按属性提取（Extract by Attributes）出高程小于365的部分

5，Input raster选中文件b，where clause：双击VALUE =1；在这里就选取出来了高程小于365的区域也就是1的区域

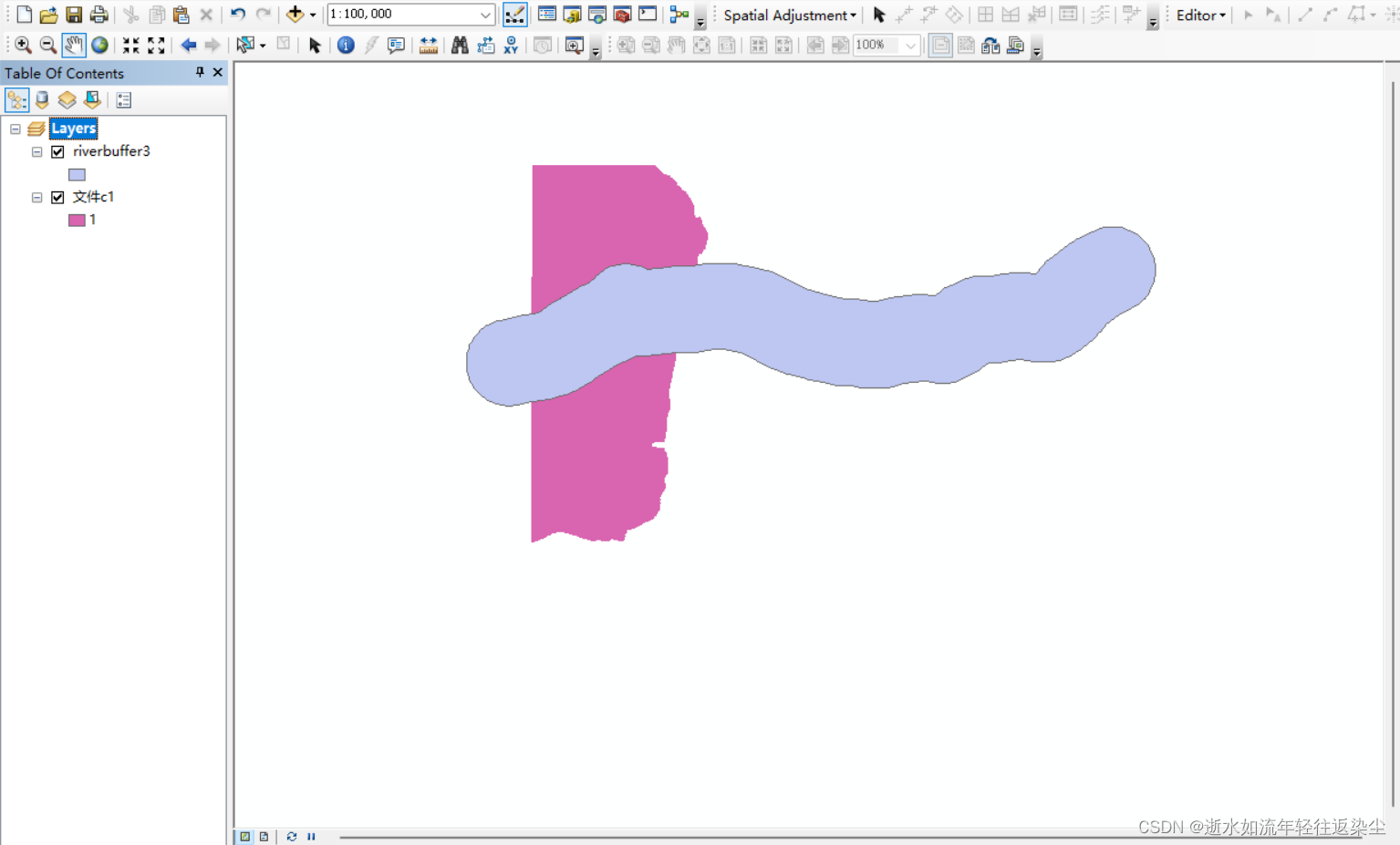

6，把之前的文件b移除，文件c中粉色区域就是高程小于365的区域

2，重分类法

1,ArcToolboox中Spatial Analyst Tools点击Extraction中的Extract by Attributes

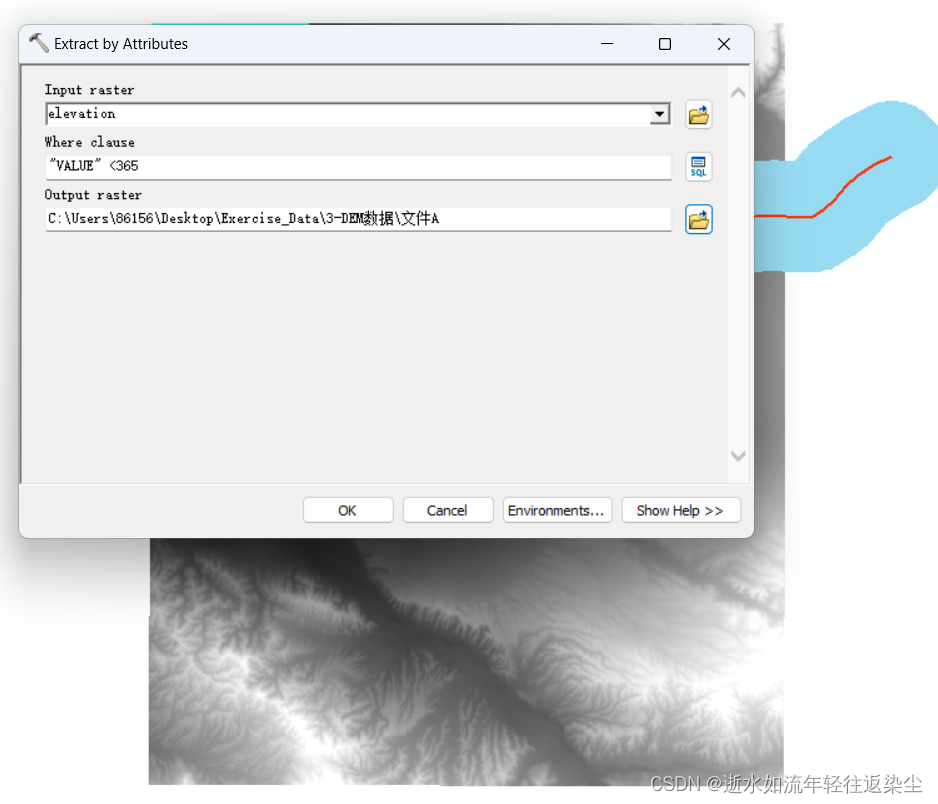

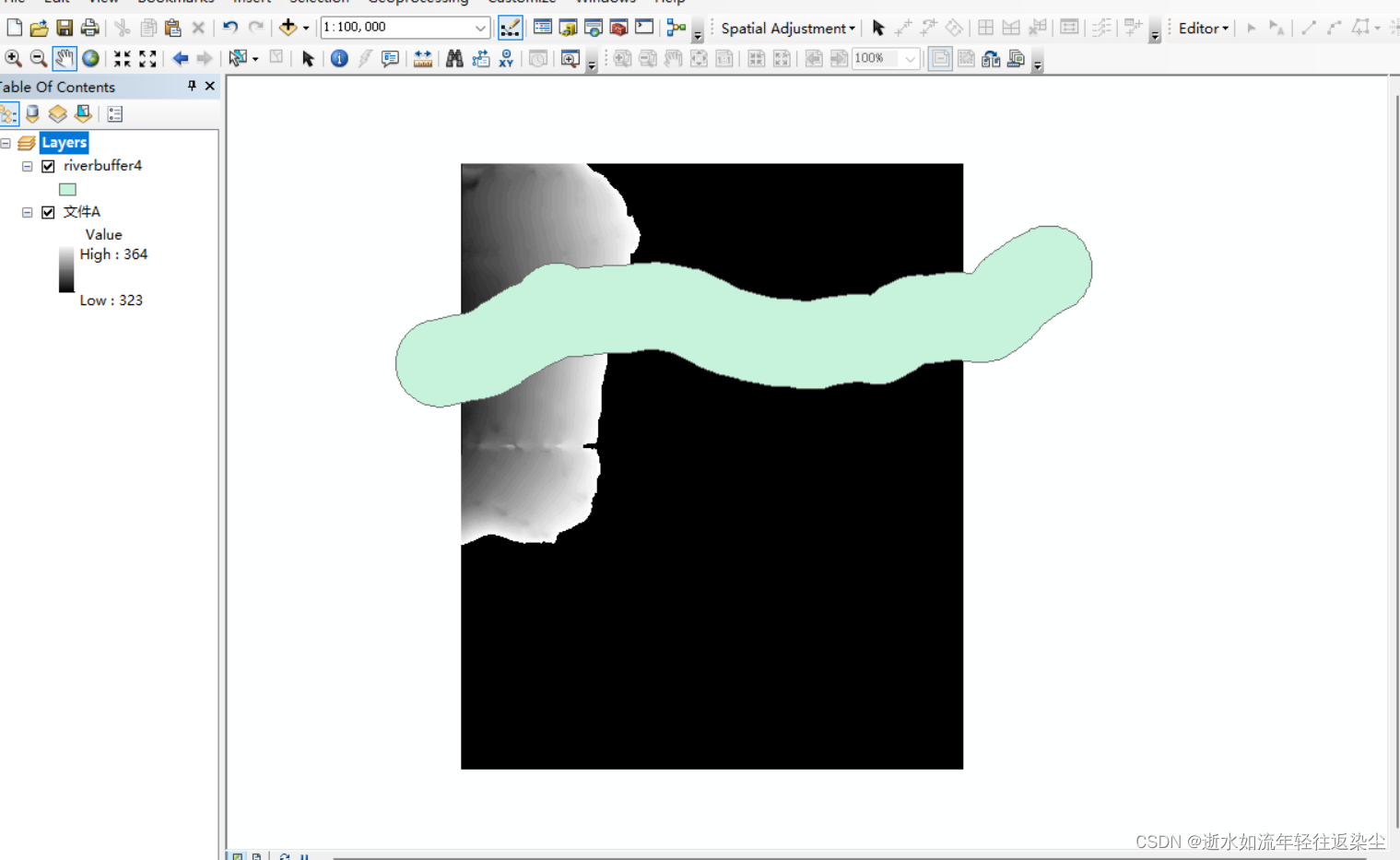

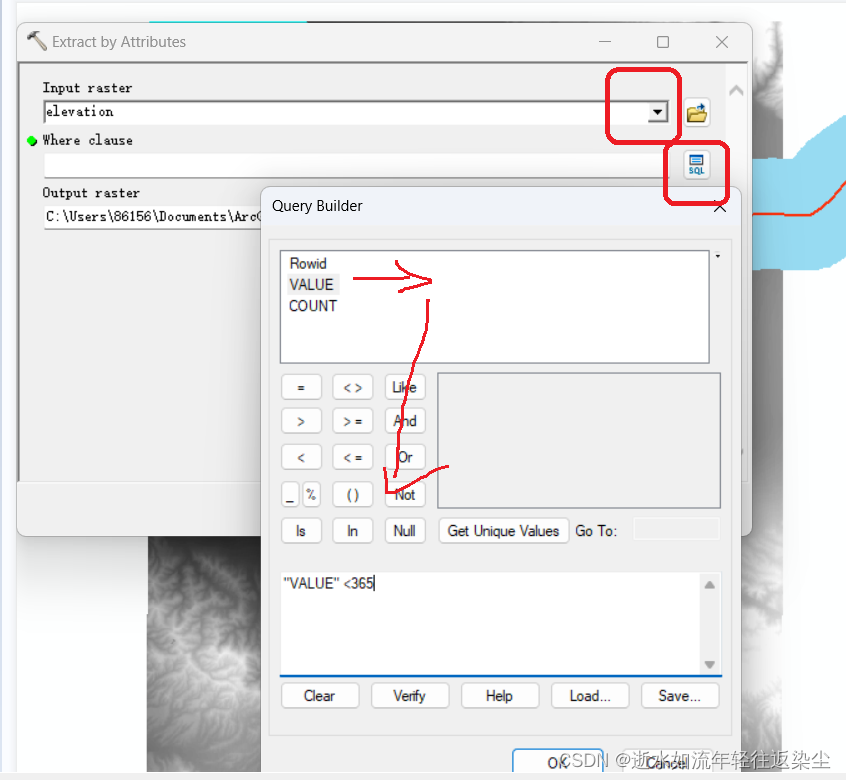

2，Input raster:选中elevation；然后where clause：双击"VALUE<365,然后output raster：保存为文件A，其他选项保持默认，点击ok。操作好后移除elevation"

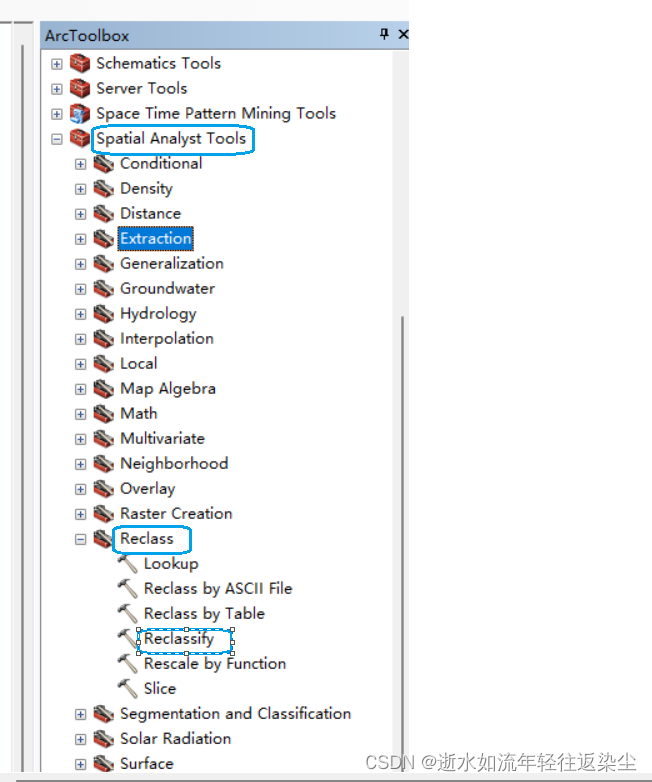

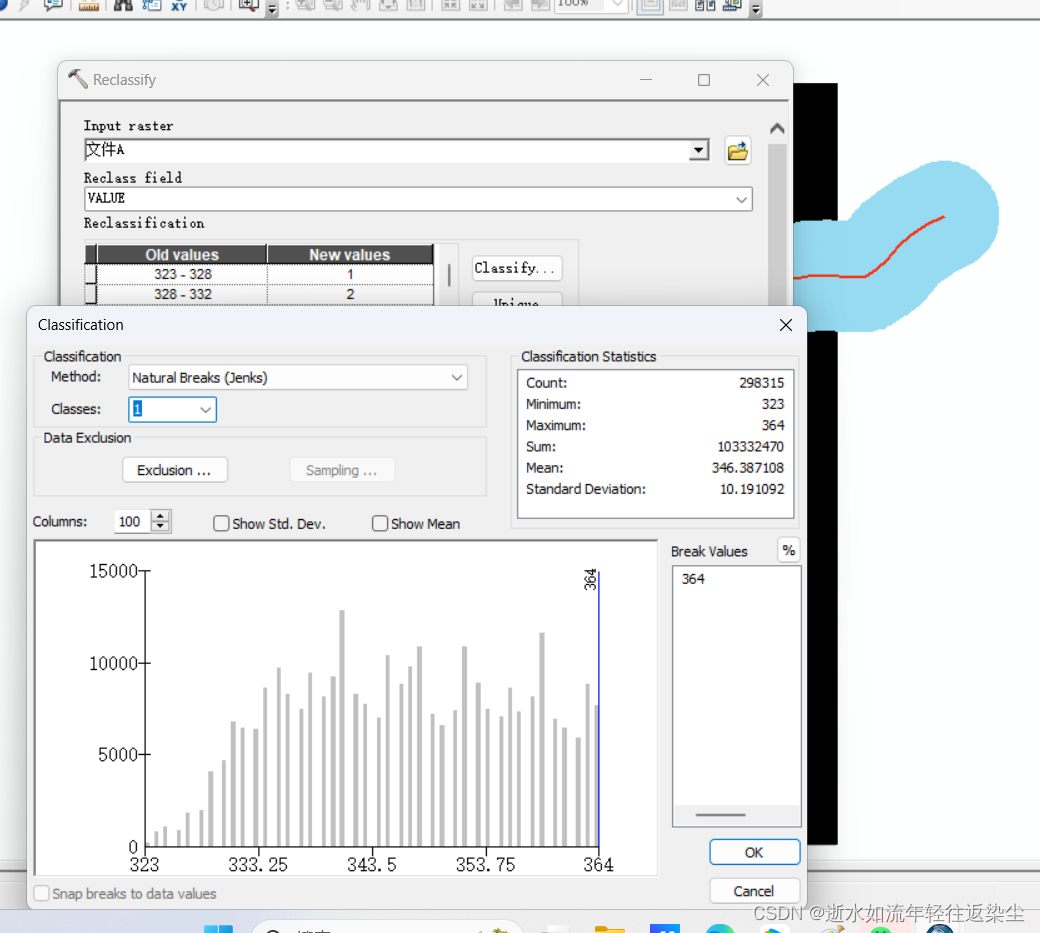

3，ArcToolbox中的Spatial Analyst Tools中的重分类（Reclass）中双击重新分类（Reclassify）

4，在这里我们对文件A中文件进行重分类，高程小于365的部分分类为1，Input raster：文件A；Reclass field：VALUS；classify：classes：1；最后保存为文件B点击ok，然后运行好后移除之前的文件A得到下面

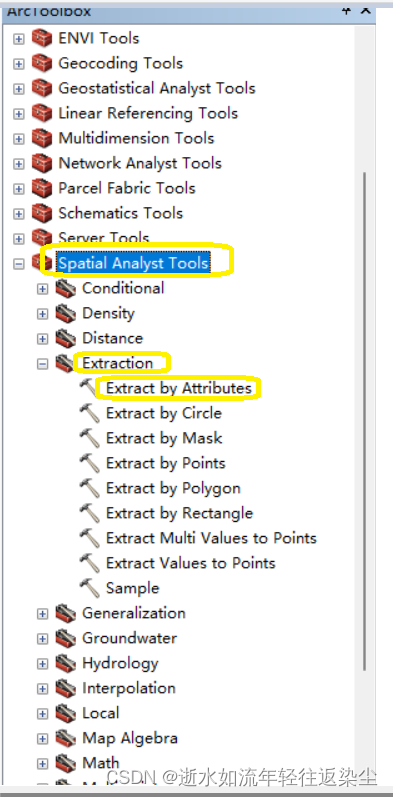

5，在这里我们只需要高程小于365的部分所以我们要进行属性提取那属于高程小于365的部分也就是1的部分。在ArcToolboox中Spatial Analyst Tools点击提取（Extraction）中的按属性提取（Extract by Attributes）

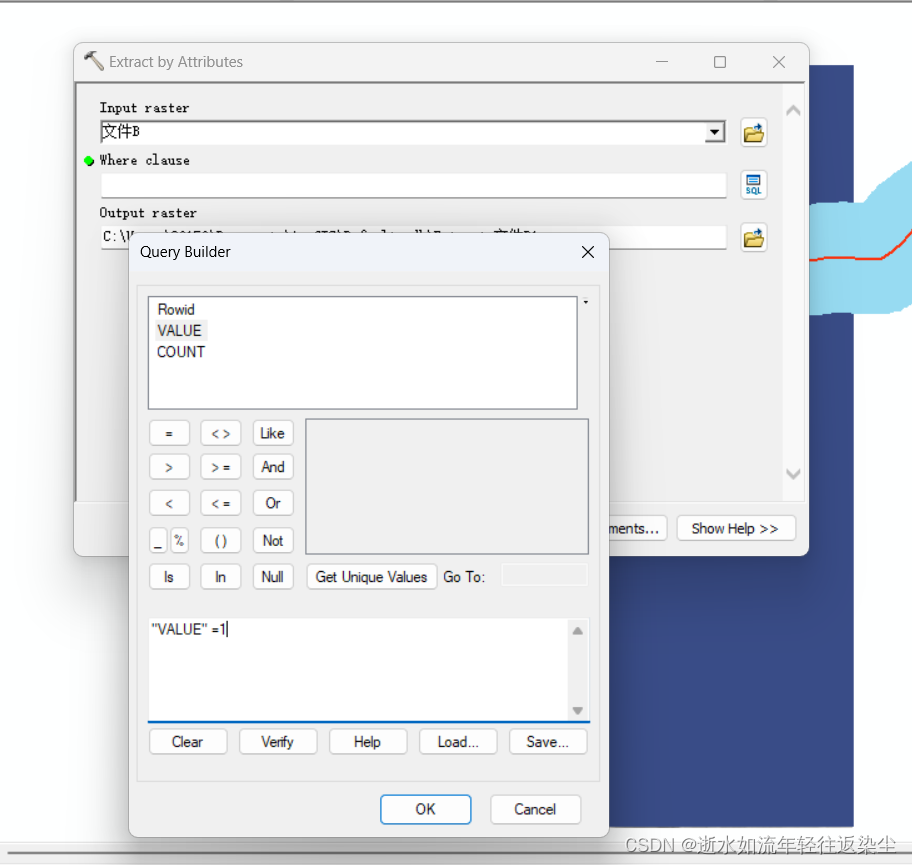

6，Input raster:选中文件B；然后where clause：双击"VALUE = 1,然后output raster：保存为文件c，其他选项保持默认，点击ok。"

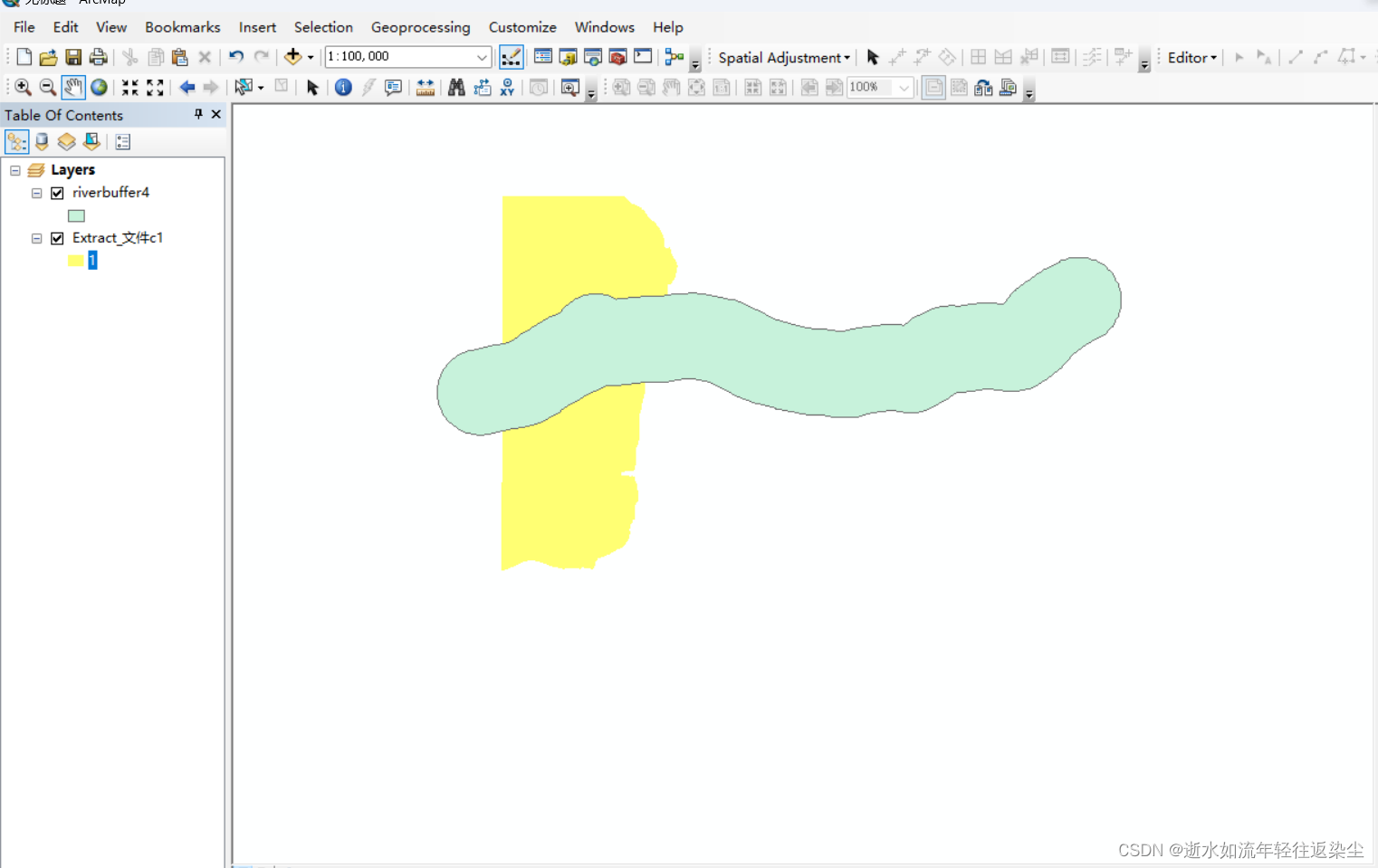

7，移除文件b则文件c中的黄色区域就是高程小于365的部分

4，汇总

在上面我们分别求得了工厂距离河流一公里以内，工厂高程小于365的部分，但是我们实验数据需要同时满足这两个，所以在这里我们需要对他汇总，求他们的交集部分也就是同时满足这两个条件的工厂选址范围。因为在这里河流缓冲区是一个矢量数据，而工厂高程是一个栅格数据，所以这里我们不能用相交工具去求，而是掩膜提取我们把这个河流的buffer当作掩膜去提取这个高程数据，相当于他们两个求得了交集

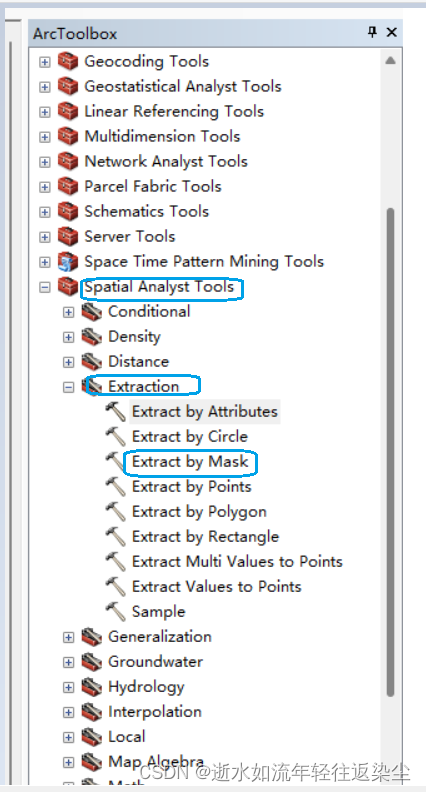

1,ArcToolboox中Spatial Analyst Tools点击Extraction中的按掩膜提取（Extract by Mask）

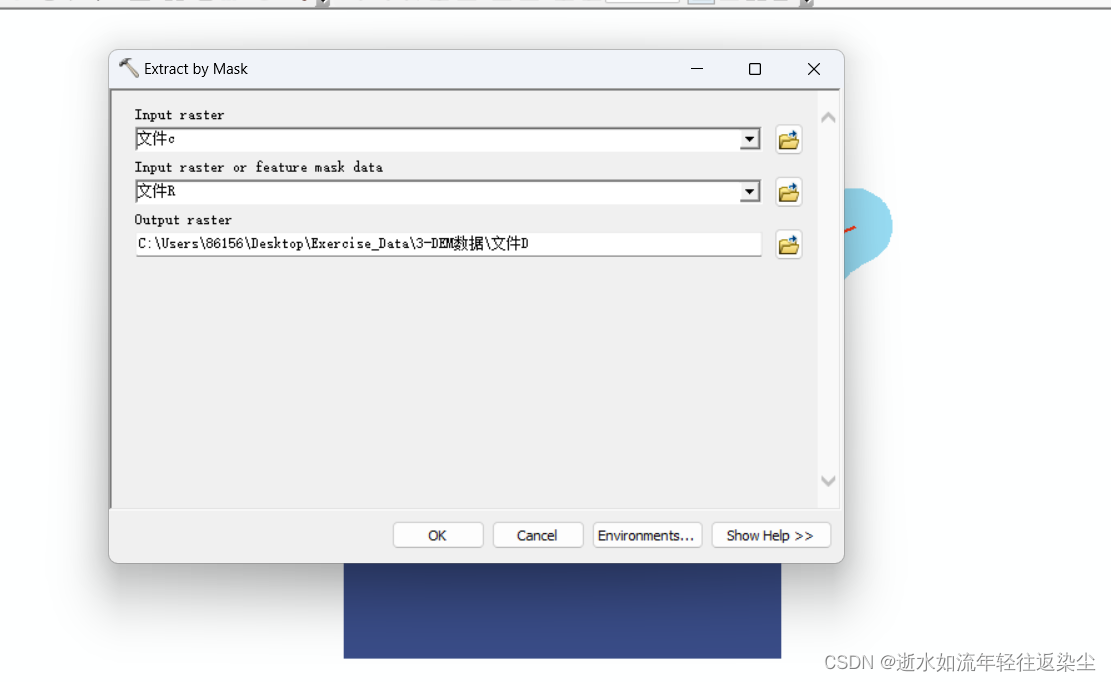

2，Input raster：文件c；Input raster or feature mask data：文件R，output raster：保存为文件D点击ok

---

结果

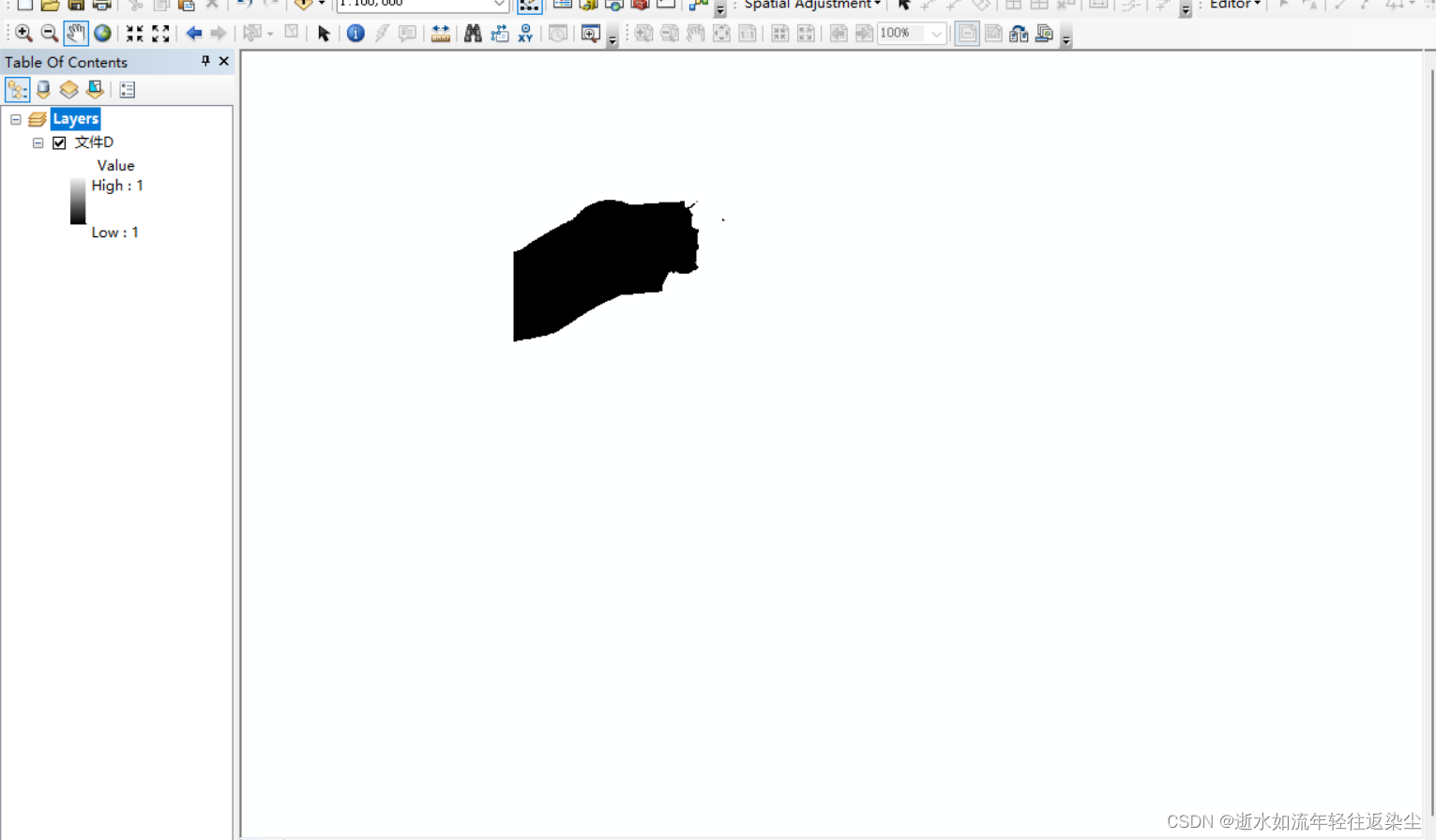

之前的其他的文件全部移除，文件D为本次实验工厂距离河流一公里以内，工厂高程小于365的数据

`
