灯是飞利浦的,三色温,
今天趁老婆不在家,偷偷把卧室的吸顶灯拆下来了,打开看看里面都有什么呢。

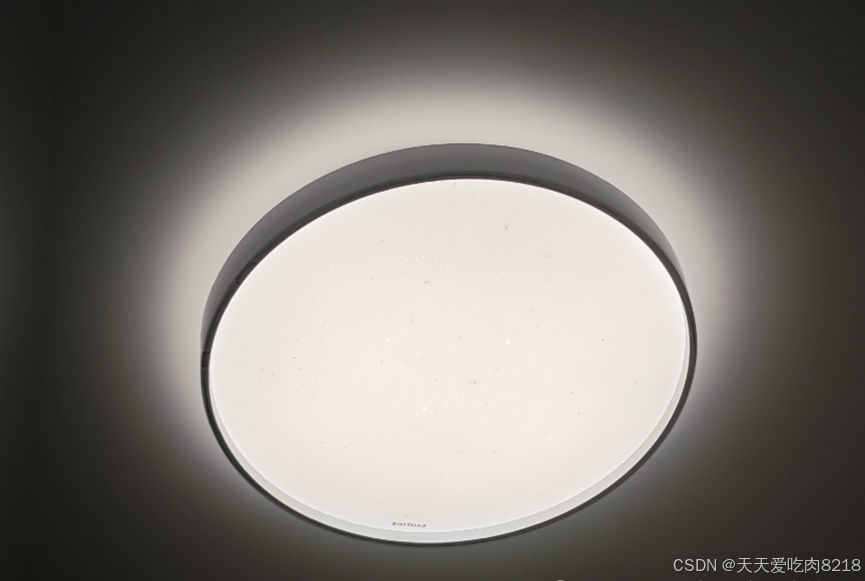

灯安装在天花板上工作的时候。
主要是坏了,化身家里的英雄,换来母子三人崇拜的目光。
打开罩子之后,先看看整体。里面有5个灯带,绕了一个圈。再就是电源控制器和接线端子。

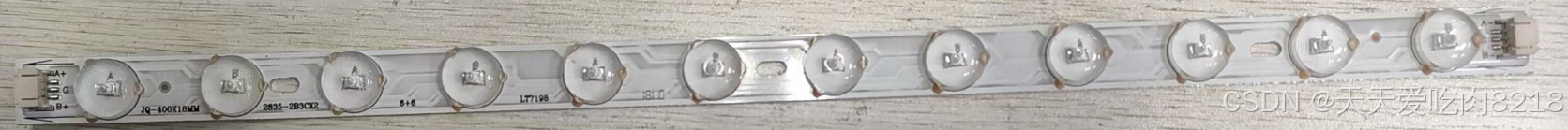

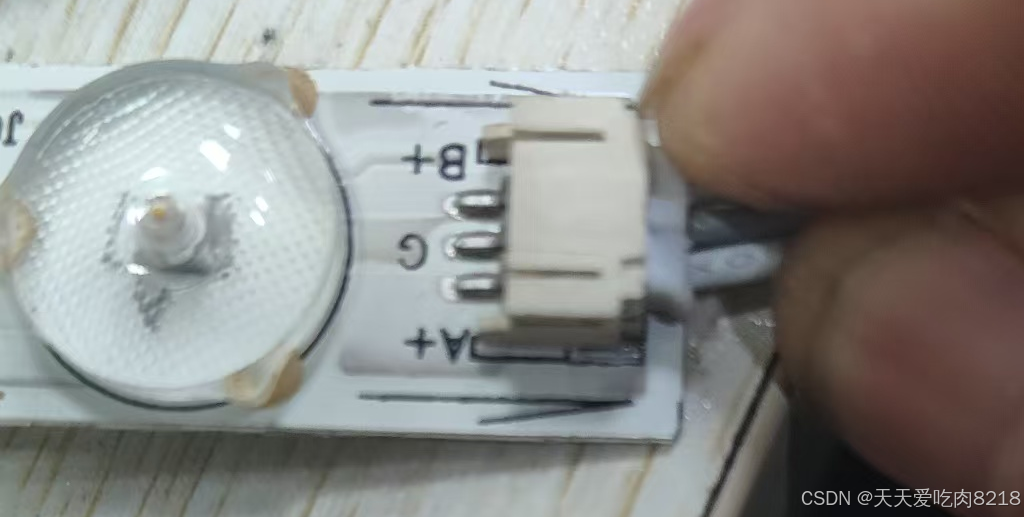

灯带能看到A+、A、B+、B、G等针脚。

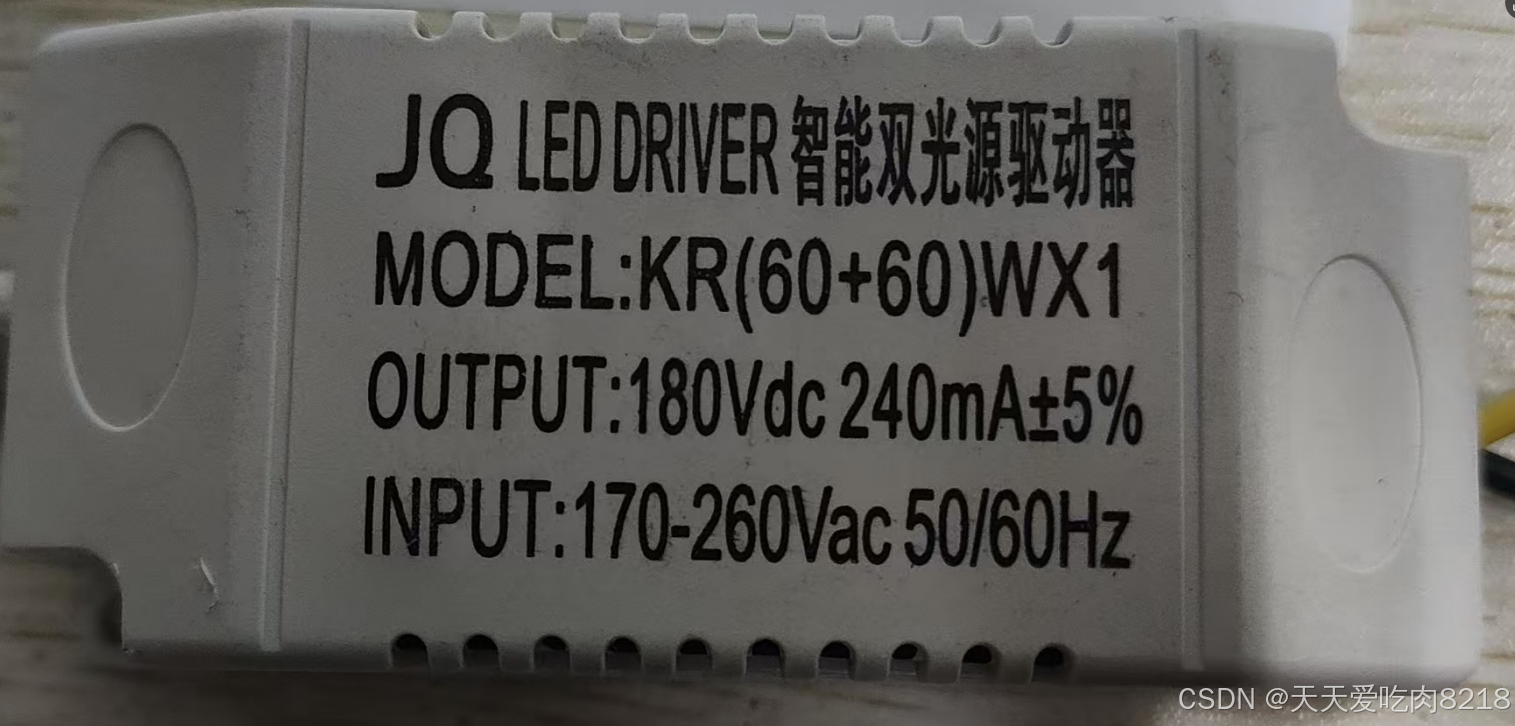

他的电源是这样的,仔细看看盖子上的丝印,输出180VDC@240mA±5%。
型号中可以看到是60+60的灯珠
12乘于5共计60个灯珠,每个灯珠里边有个A电路的,有个B电路的,其实共计120个灯珠,一个灯珠的电流需求应该是2mA,电压180V,每个灯珠2V,可以看到灯珠是不同色温的交叉摆放,每个灯珠上面一颗小透镜,是用胶固定的,所以就不拆掉啦。

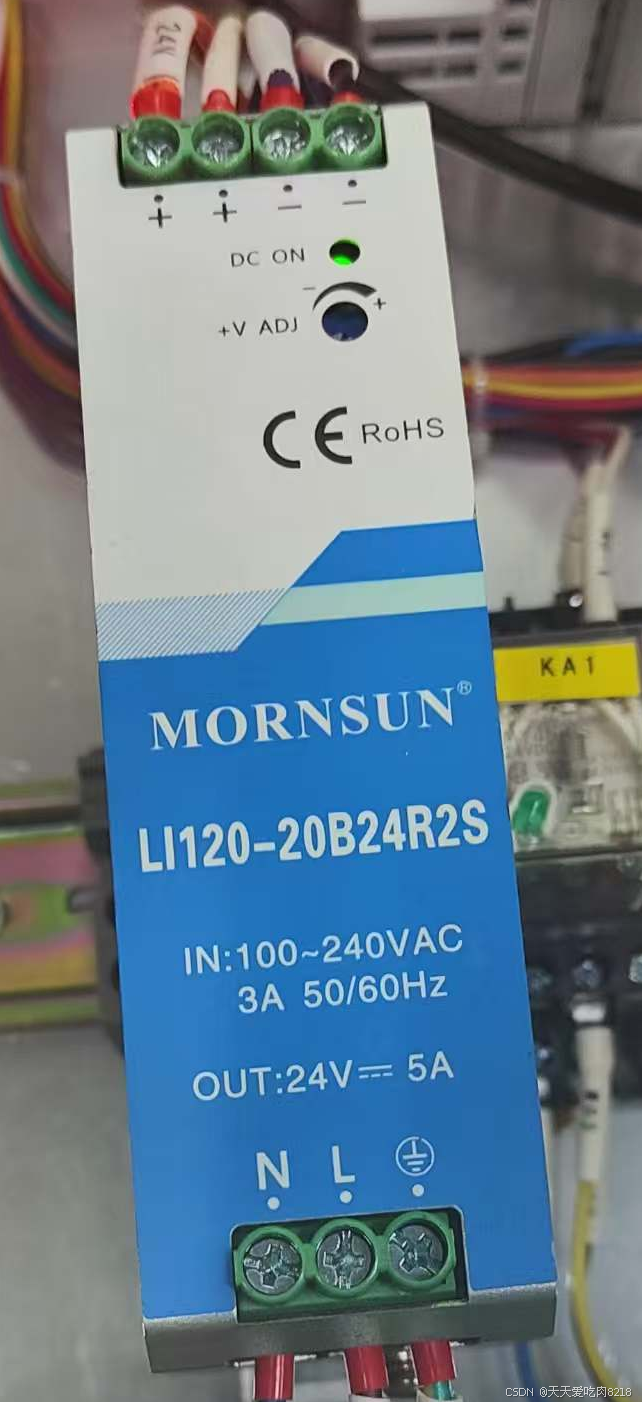

我是先找了个电源如下:
输入10024VAC,输出24VDC1A,2mA1A/12=81mA,稍稍有点偏小,算了短时测试应该可以,淘宝上这种电源太多了,价格也不贵,建议玩家可以拼多多,淘宝,当然高端玩家可以这个,

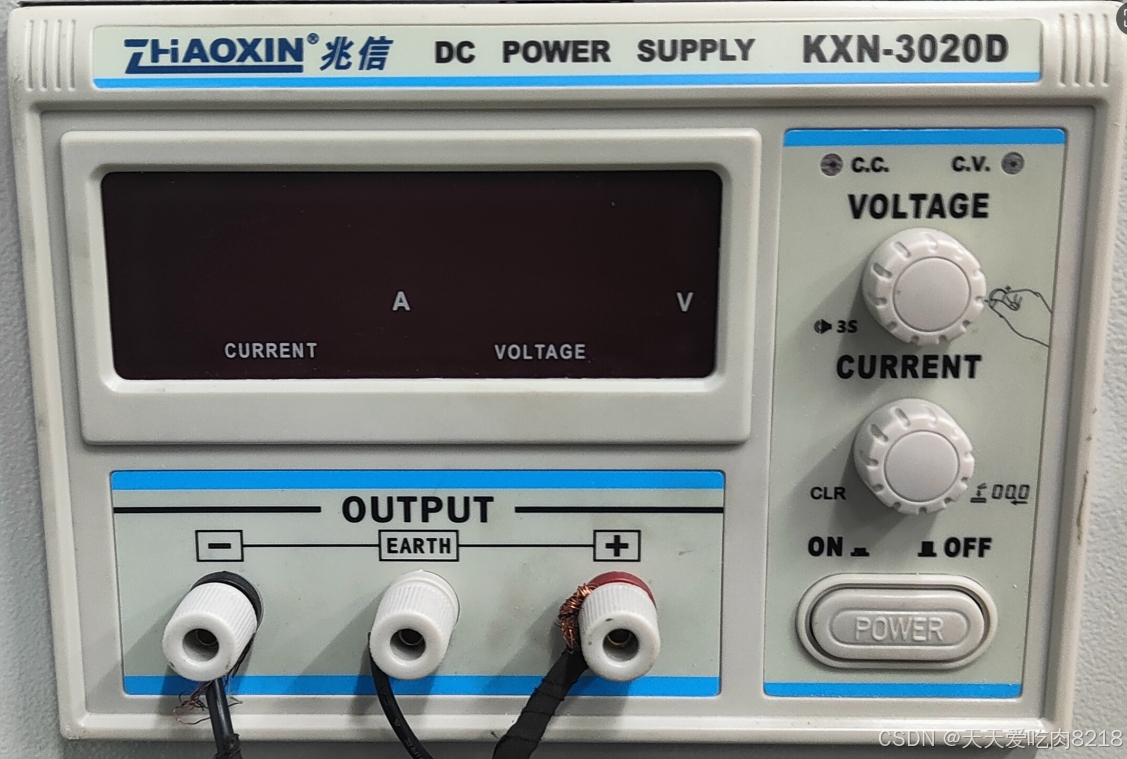

也可以这个,可以电压030V,电流020A小数点后两位调节

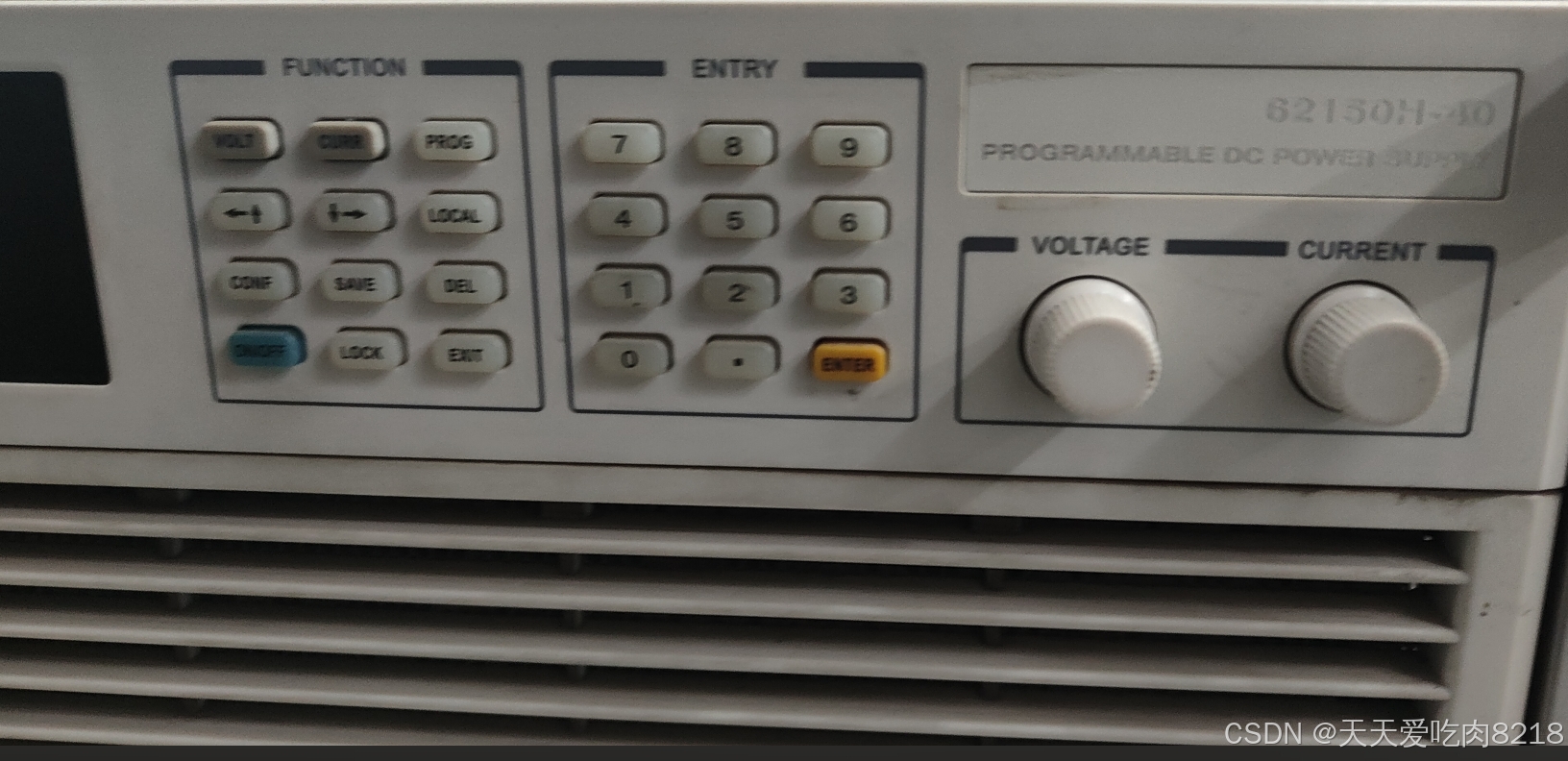

专业玩家可以可编程直流电源,下面这个是志茂(chrom)的,懂得都懂,高端货。

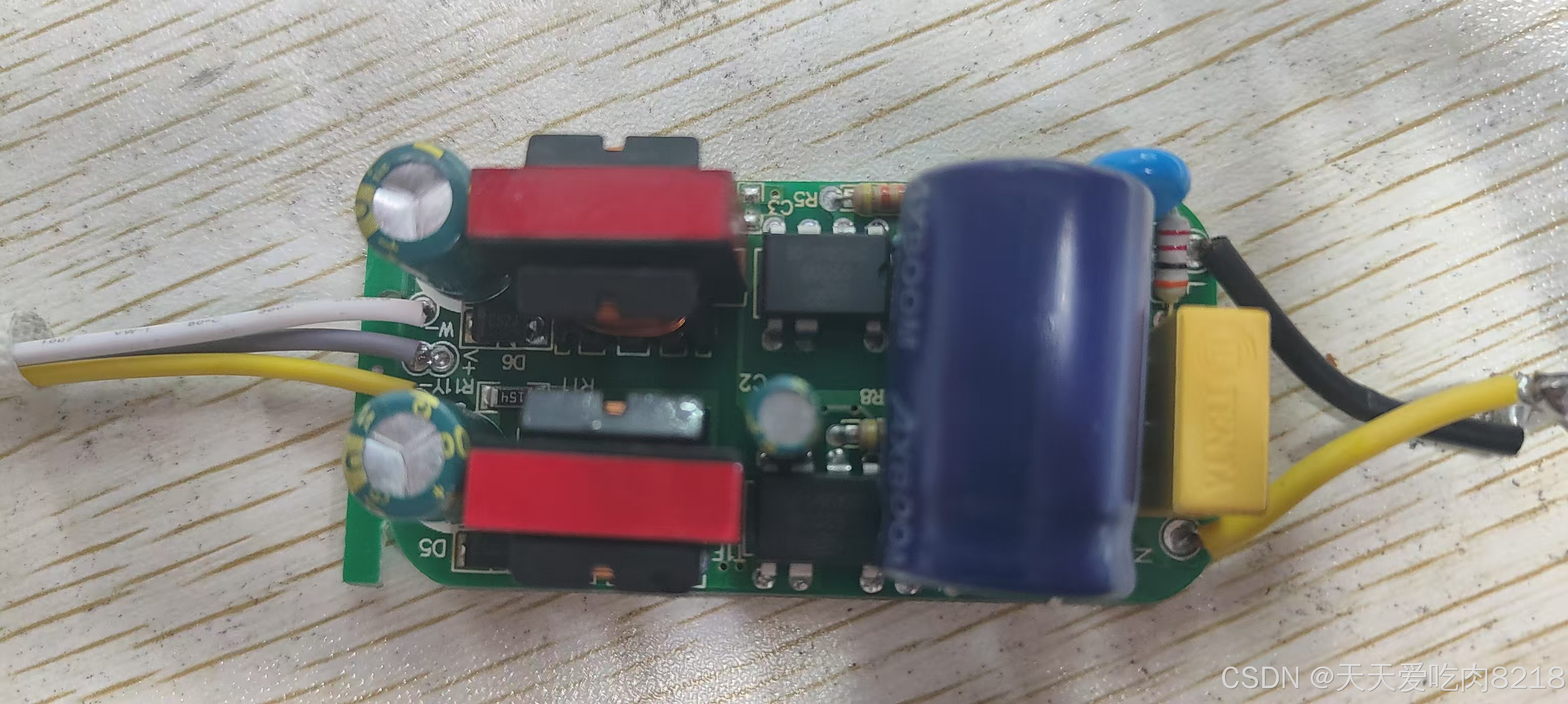

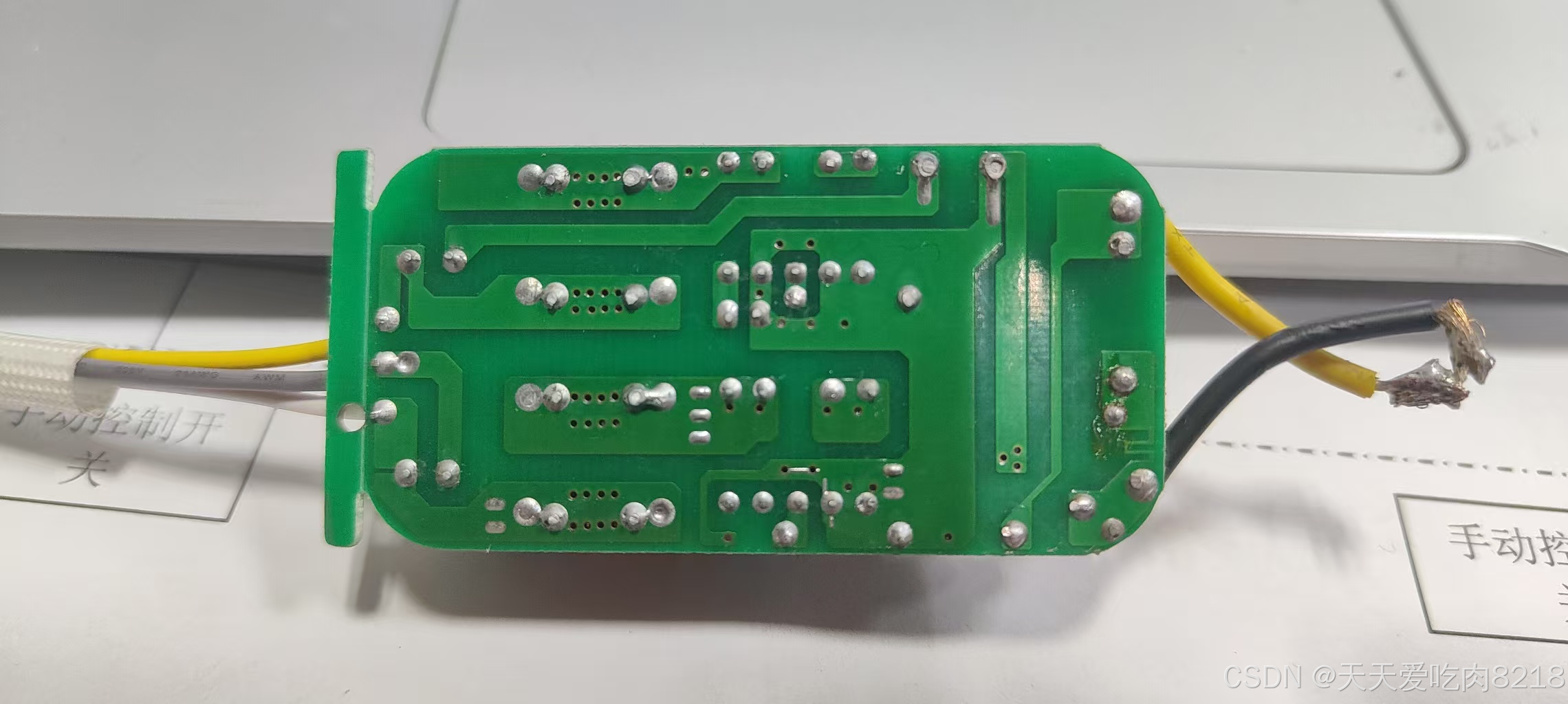

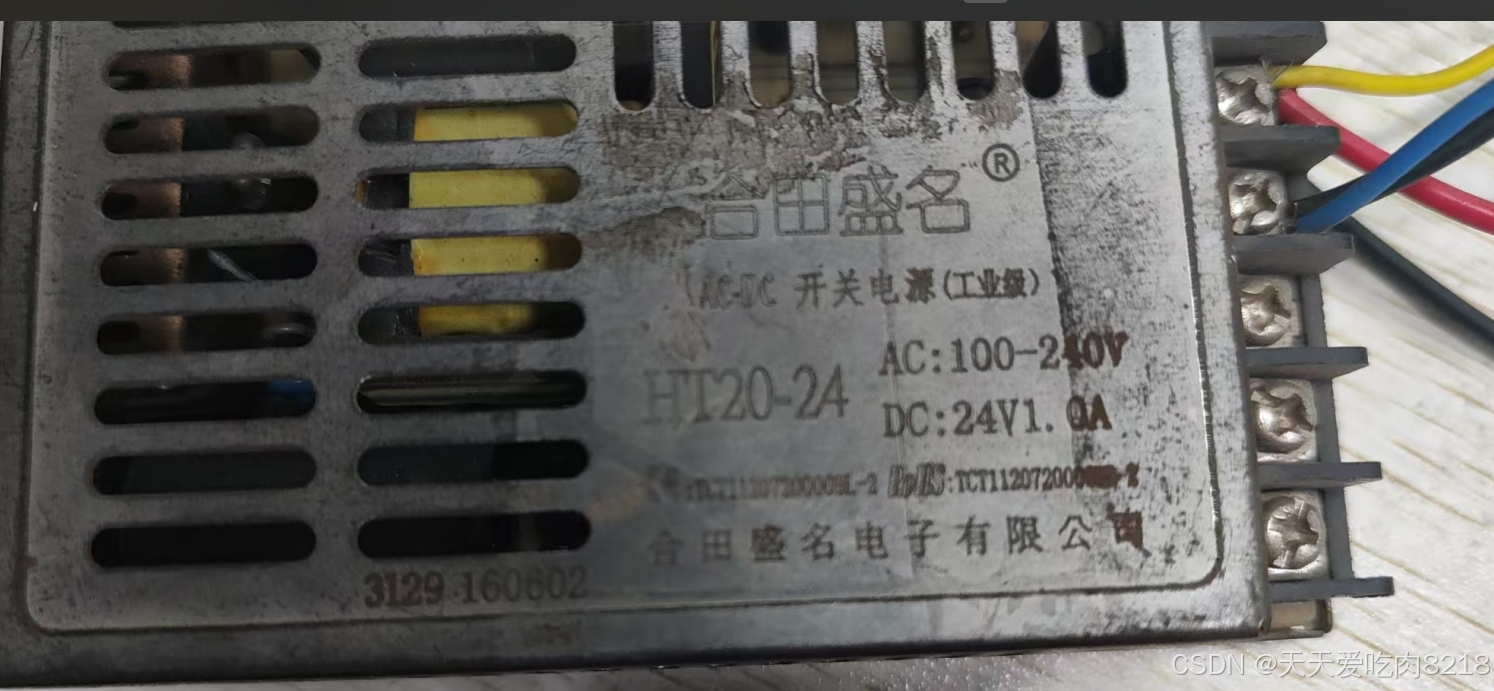

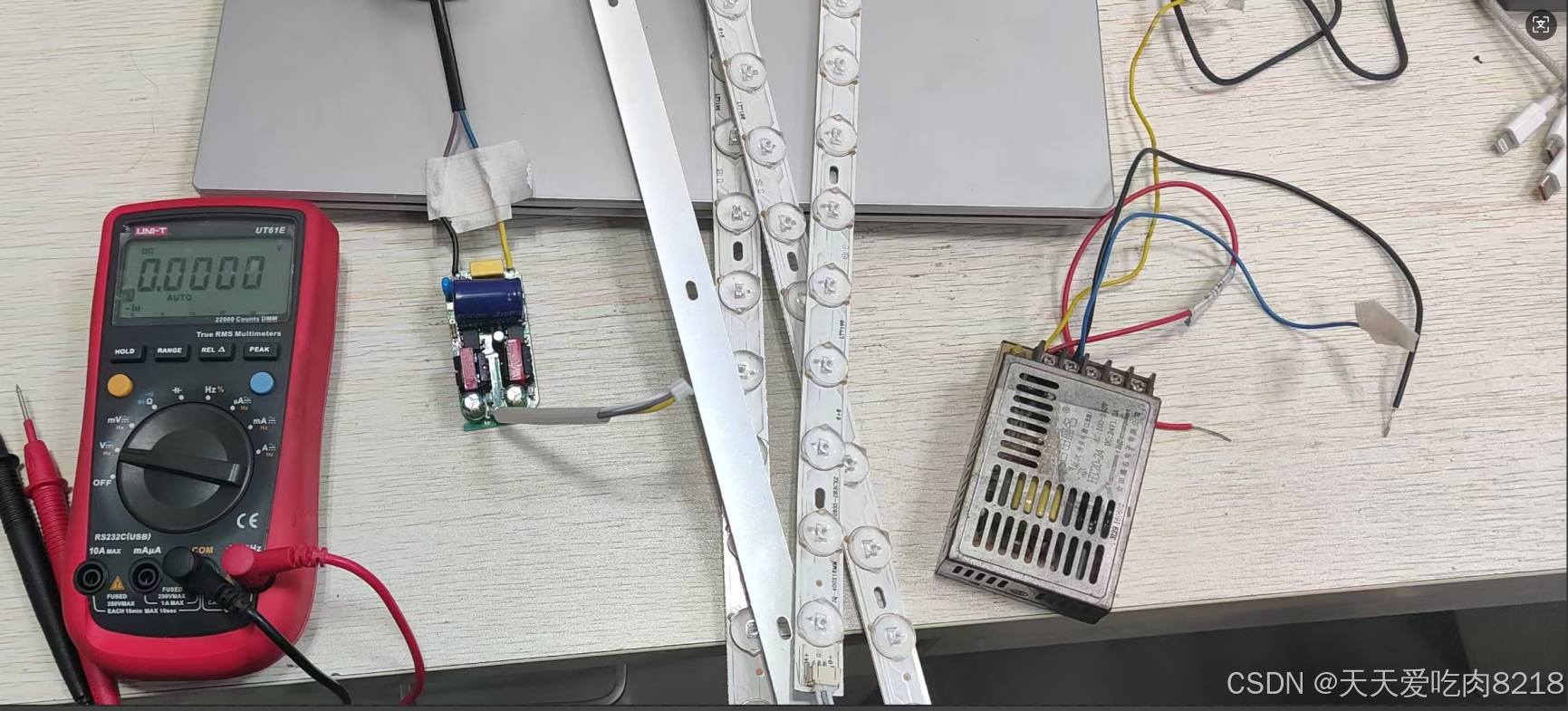

废话不多说,我是用和田盛名的提供24V,刚好可满足12个灯珠的供电,结果排查出,有个灯珠排的A路不亮,找到问题了,淘宝入手,买了一个,但问题来了,为什么都不亮,直接打开控制器先看一下电路板。板子是 FR4 材质的两层板,器件单面布局。接下来看看上面的器件细节。
01

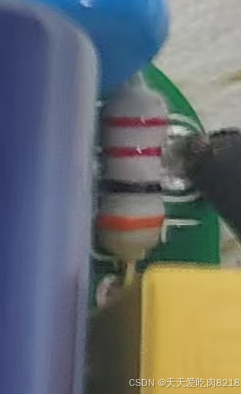

碳膜电阻

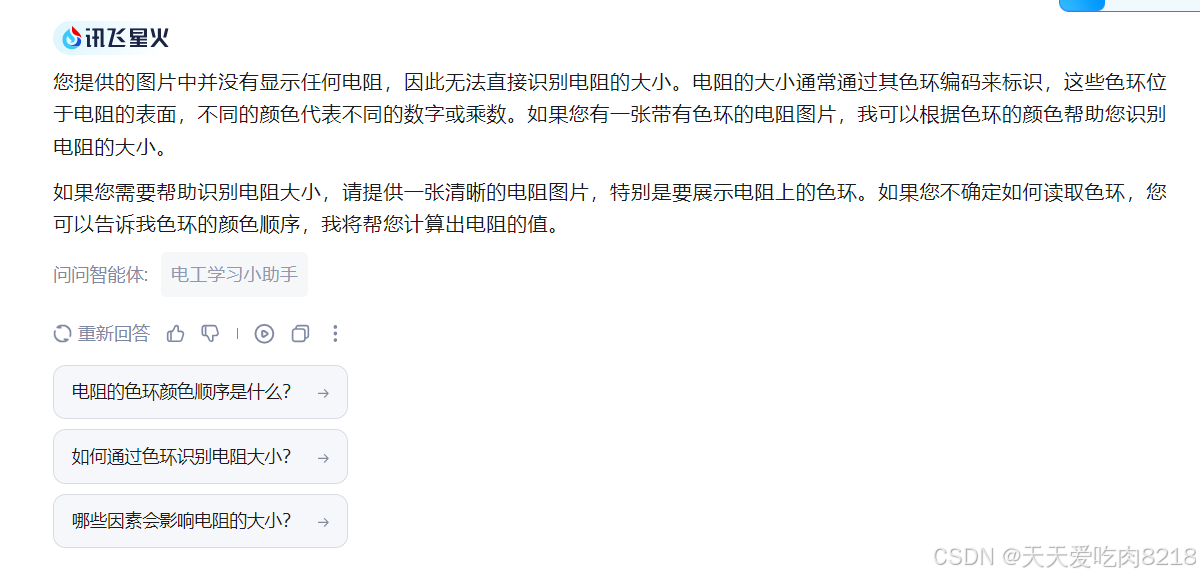

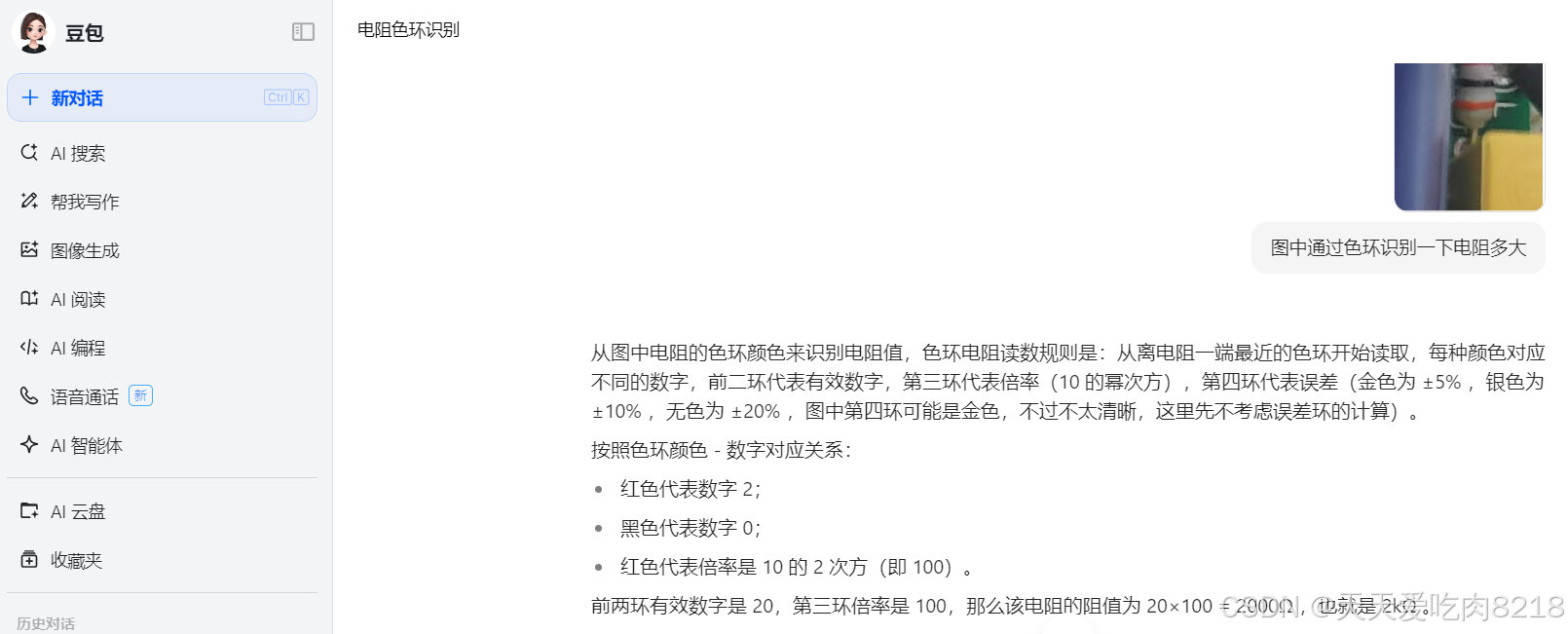

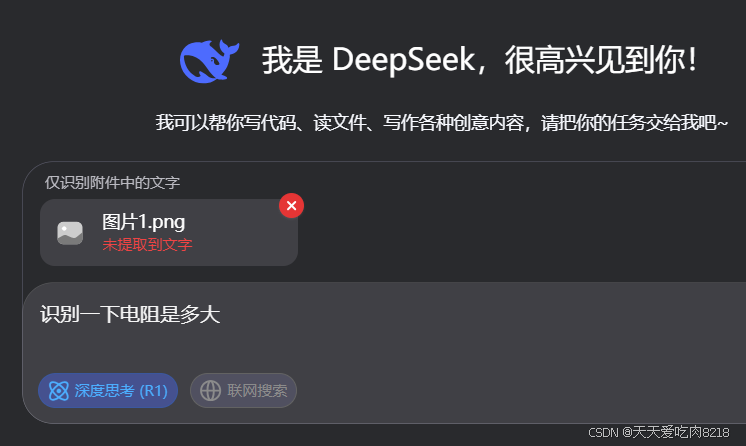

讯飞星火、deepseek、豆包,最终我大豆包解决了问题,识别出是 2kΩ,点赞!
02
压敏电阻
,没有任何标识,我识别不出他的规格。万用表测了一下,1MΩ,压敏电阻的作用主要是和保险丝配合使用,降低电路中的脉冲电压,从而保护后端电路不被损坏。
03

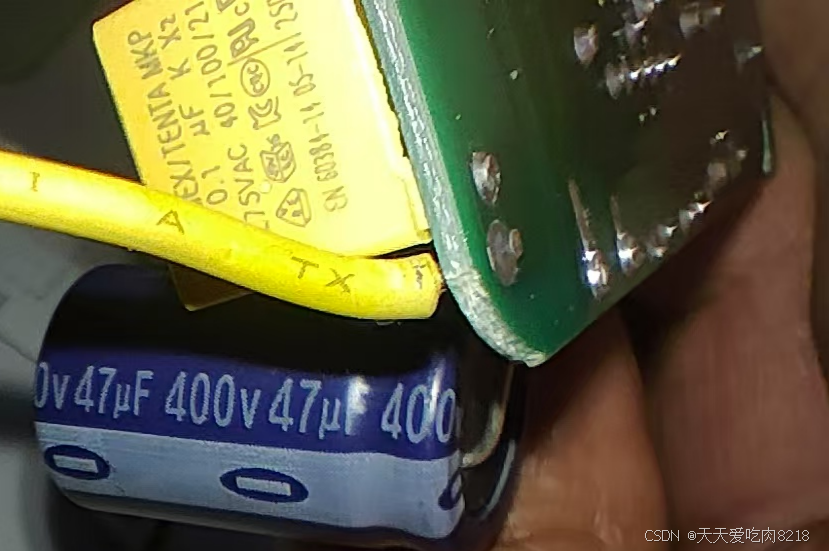

X2安规电容

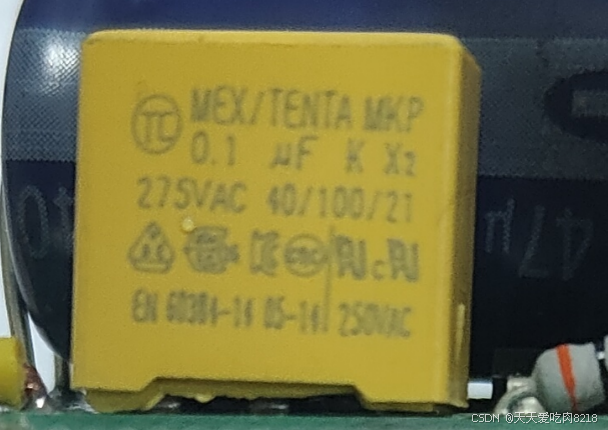

X2安规电容的容值是0.1uF,275VAC,品牌天泰。
04
整流电路

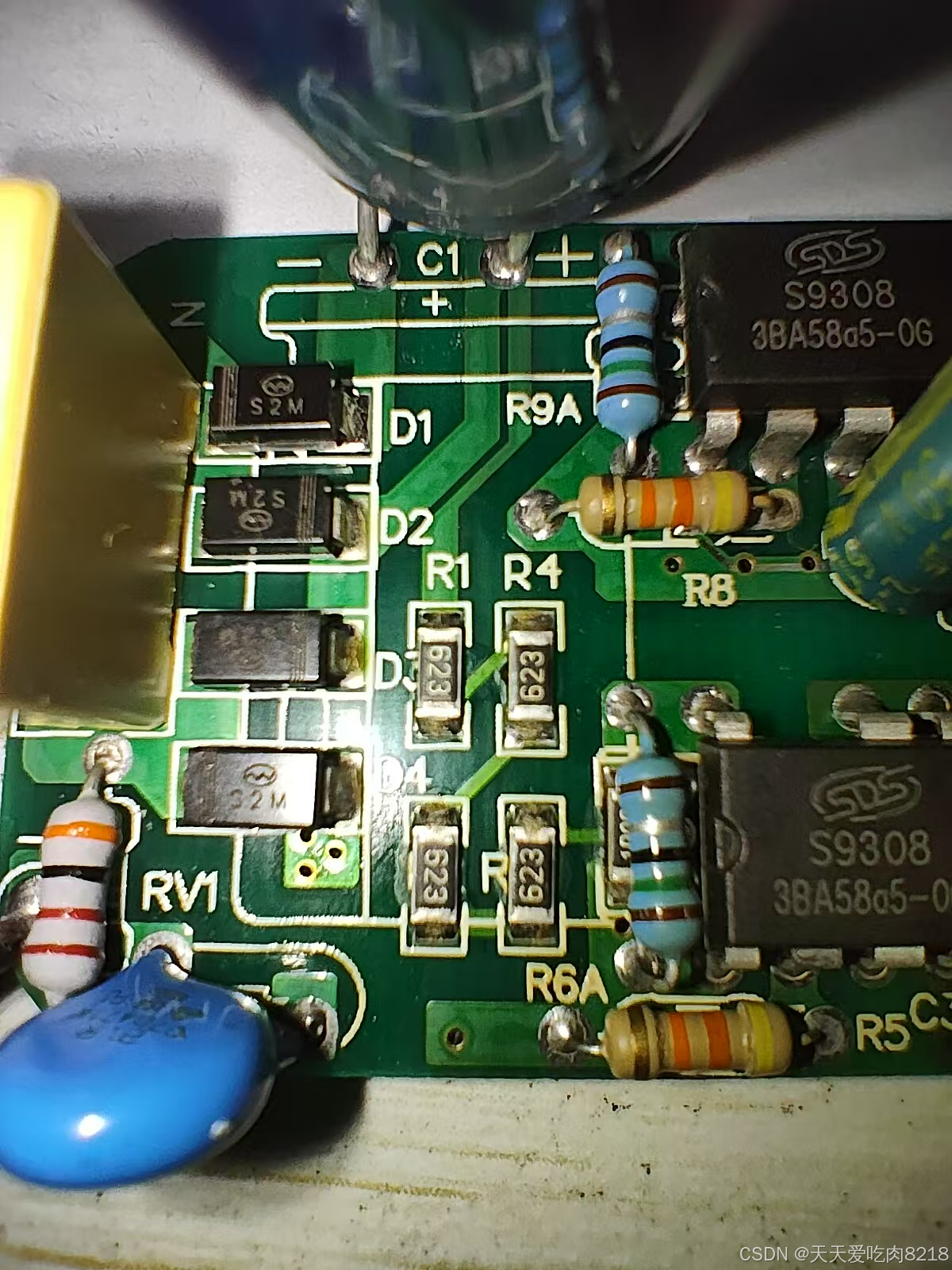

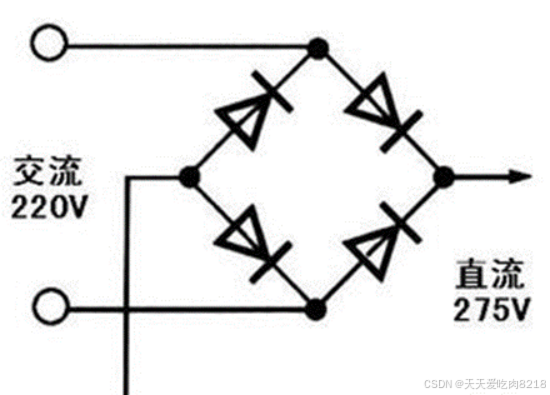

四个SMB封装的整流二极管,丝印S2M,疑似品牌为台湾迪嘉。这个二极管的最大峰值电压1000V,最大电流是2A。四个管子组成了如下的整流电路。
05

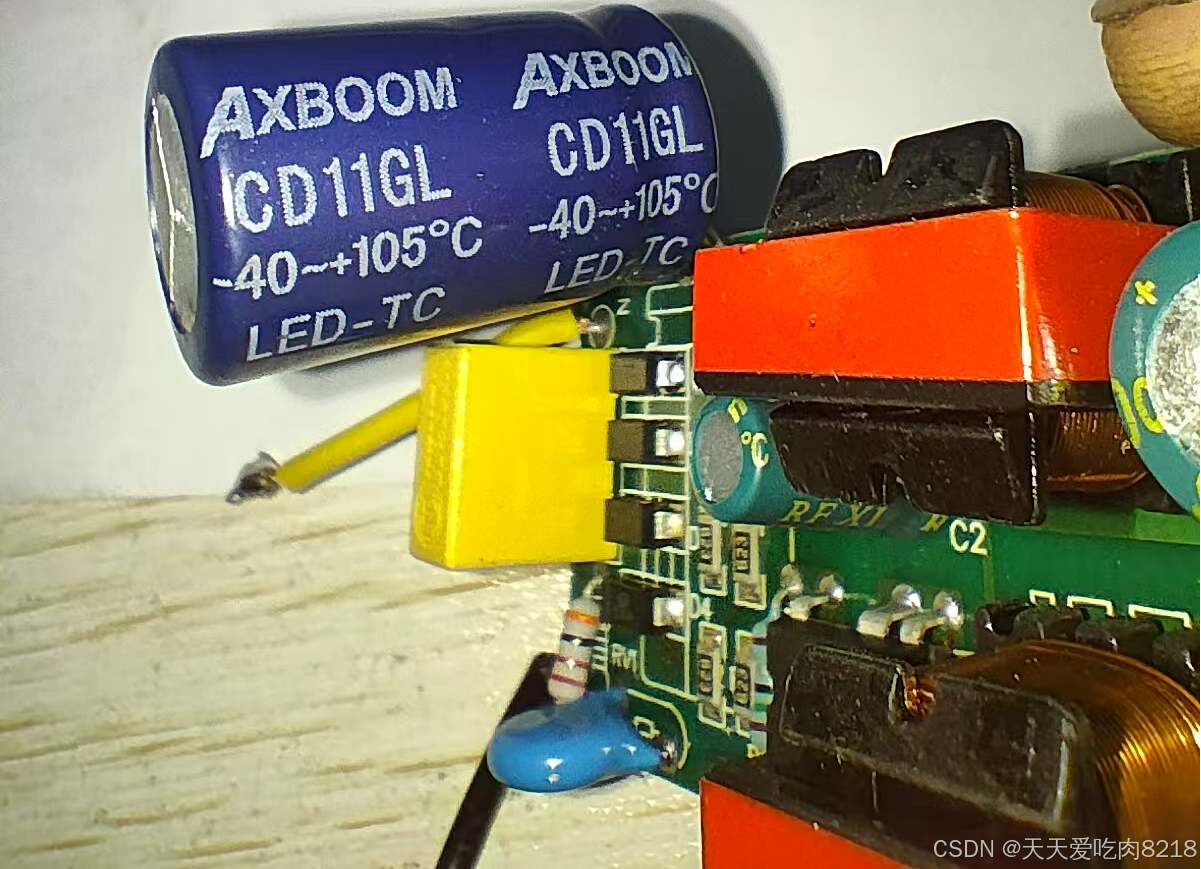

电解电容
220V输入电压经过二极管整流电路之后输出电压为275V,后面的滤波电容的电压一般会选择400V。这个控制器里用的是22uf,400V的电解电容。
06
恒流LED功率开关

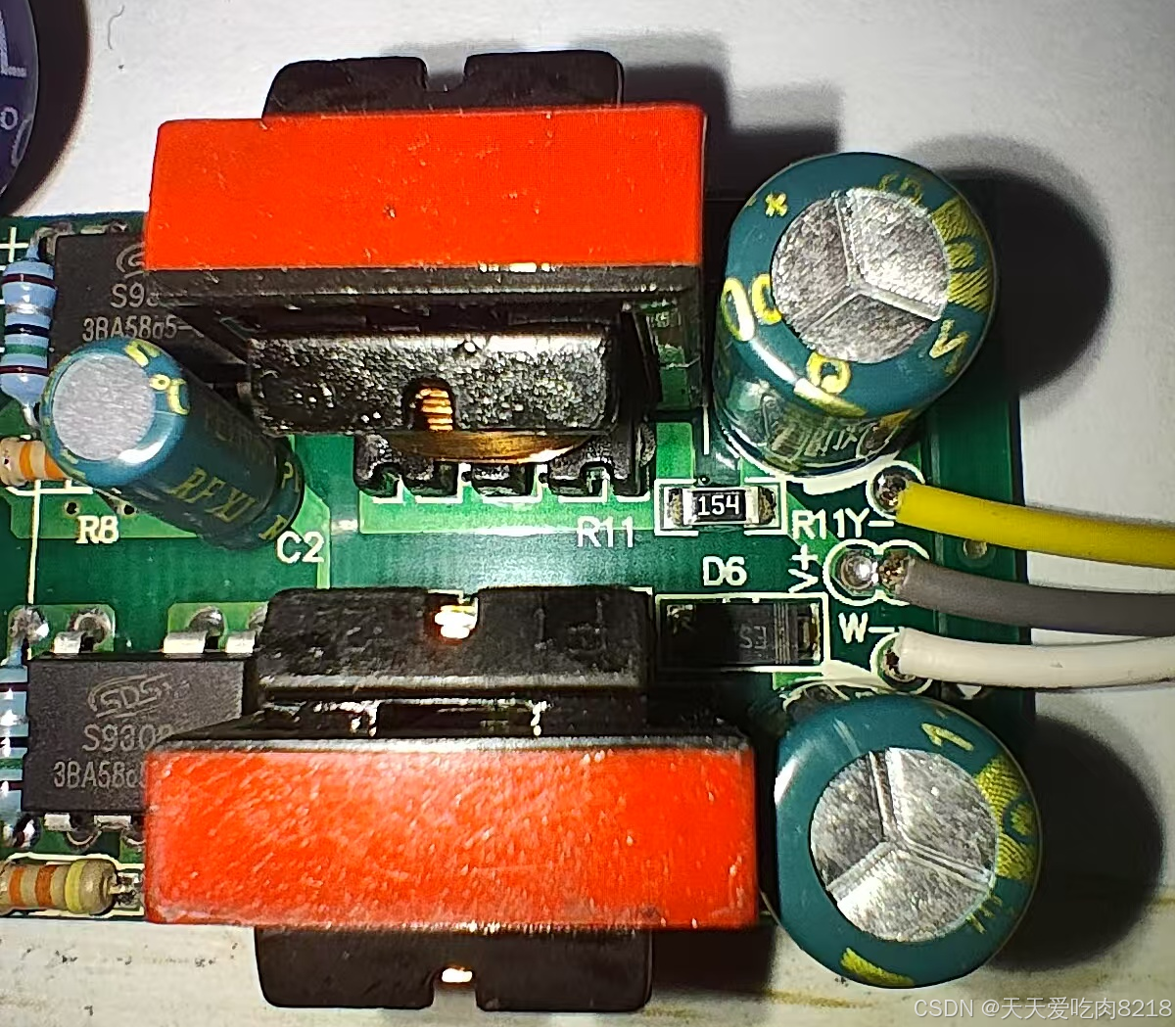

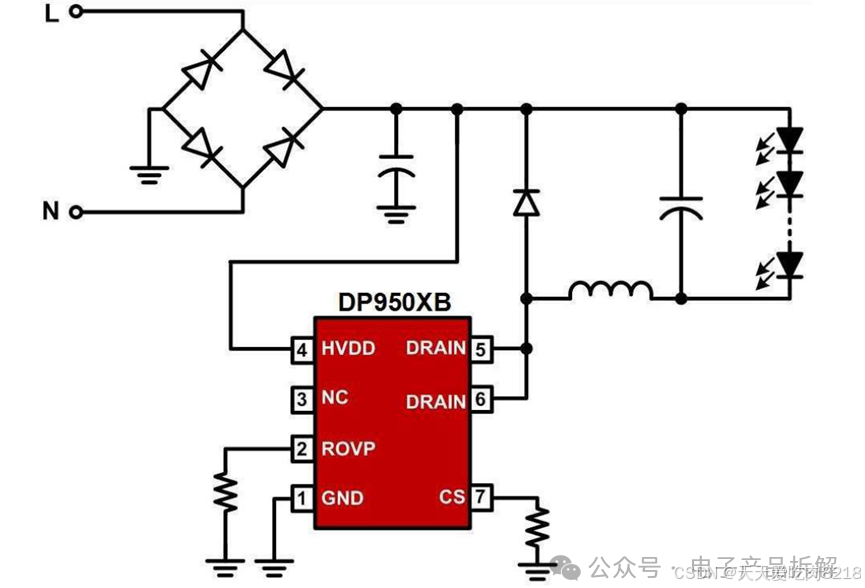

最大的这两个DIP7封装的 IC,丝印是S9308,是一款非隔离,降压型准谐振LED功率开关。说得再直白点,这个芯片是一个集成恒流的LED功率开关。参考DP950XB可以看到这个Drain输出和LED之间有串联一个电感。因为有两路LED,其中一路是暖色,一路是冷色,这样最多可以混合出三种色温。
敲黑板,重点围绕DP950XB学习
07
电感和小电容
这两个电感就是上图中的DP9502B的Drain极和LED之间的电感。
在DP9502B的原理图中电感和LED连接节点对电源轨有一个电容,这个电容是2.2uF400V,就是上图的这个电容,也没找到品牌。
08
LED色温记忆与调节
抬起这个输入电容之后,可以看到下面有一个SOT236的芯片,这个芯片的丝印是AP6881B,这个芯片是谁家的?它的作用肯定就是用来做两路LED色温记忆与调节的了。用户通过连续按压墙壁上的开关,可以实现三种色温的切换。它有两个输出引脚,分别接到LED恒流驱动芯片DP9502B,从而控制这路LED的开关。

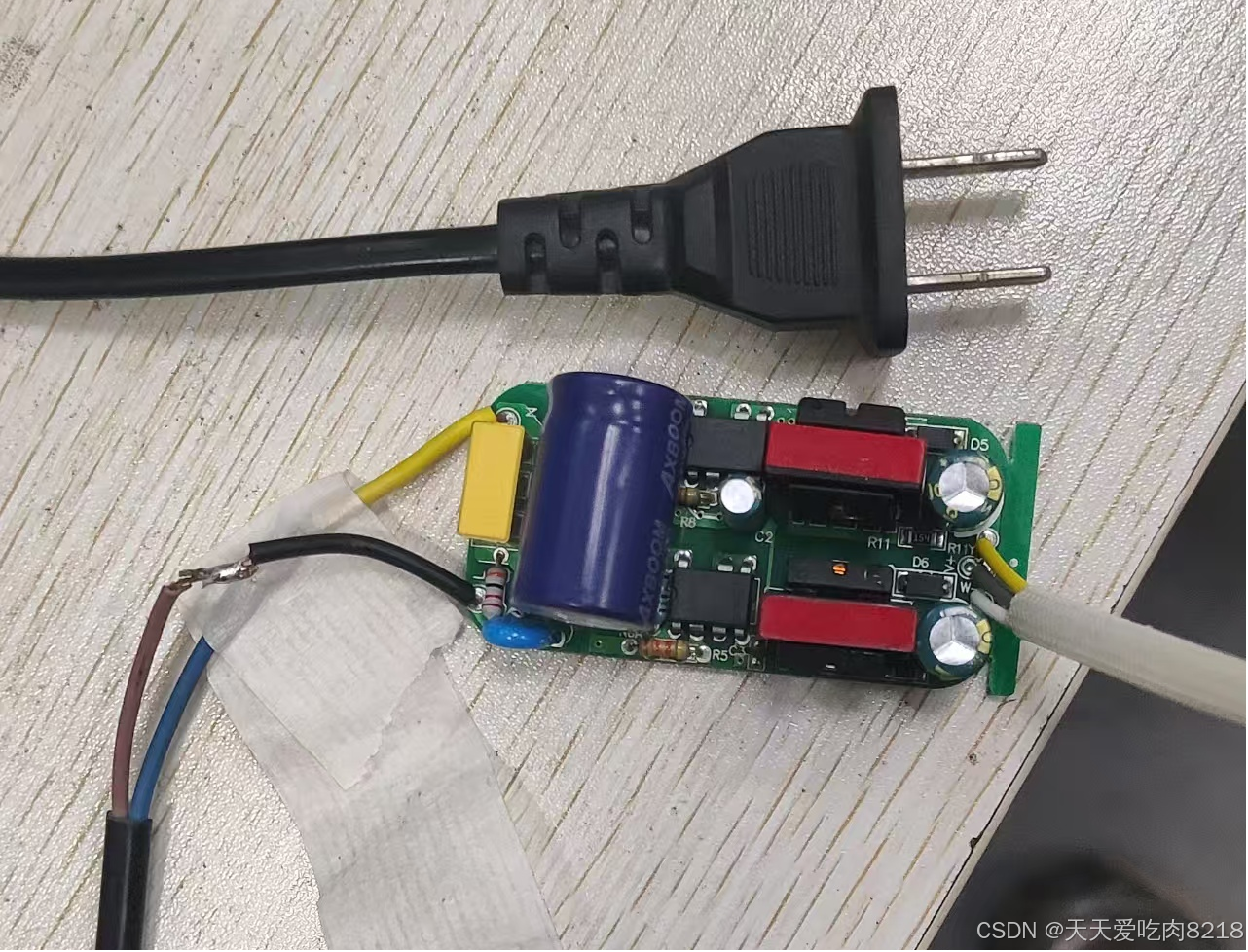

他的电源模块长这样。能看到前端
回到问题的根本,为什么都不亮了
故障原理分析
1. 驱动器内部元件故障
滤波电容失效:电解电容老化(如鼓包、漏液)会导致无法平滑整流后的电压,输出电压波动剧烈。
开关元件损坏:如MOSFET或整流桥短路/开路,导致开关电源无法正常切换,输出不稳定。
反馈电路异常:光耦、稳压二极管或控制IC(如TL431)故障会导致反馈信号失效,控制环路无法调节输出电压。
高频变压器问题:绕组短路或磁芯损坏可能影响能量传输效率,导致输出异常。
2. 负载问题
若LED灯珠存在短路或开路,可能触发驱动器过流/过压保护,导致输出电压间歇性跳动(如反复重启)。但三色同时损坏概率较低,需优先排查驱动器。
3. 输入电源问题
市电电压不稳或驱动器前端元件(如保险丝、压敏电阻)损坏,可能间接导致输出异常,但概率较低。
诊断步骤
1. 空载测试
断开驱动器与LED灯珠的连接,用万用表测量空载输出电压。
若空载电压仍跳动:确认驱动器内部故障(如电容、开关管等)。
若空载电压稳定:接上负载后电压跳动,则可能灯珠短路或驱动器功率不足。
2. 目视检查
拆开驱动器外壳,检查是否有明显损坏:
电容鼓包、漏液。
元件烧焦痕迹(如电阻发黑、PCB碳化)。
焊点虚焊或线路断裂。
3. 元件检测
电容测试:用万用表电容档测量容量是否严重下降(如标称100μF实测仅剩20μF)。
开关管/整流桥:用二极管档测试是否短路或开路。
反馈回路:检查光耦、稳压二极管是否正常(需对比规格书参数)。
解决方案
1. 更换驱动器
对于非专业人员,建议直接更换匹配的驱动器(注意输出电压、电流与灯珠匹配)。
例如:原驱动器标称输出为DC 24V 300mA,需选择相同规格。
2. 维修驱动器(需专业知识)
更换电解电容:优先替换输入/输出端滤波电容(如更换为105℃耐高温型号)。
检查开关元件:若MOSFET或整流桥损坏,需更换同型号元件。
反馈电路修复:替换损坏的光耦或稳压二极管,并重新校准控制环路。
3. 检查LED灯珠
用万用表二极管档测试灯珠是否短路/开路(正常LED正向压降约23V)。
若灯珠损坏,需更换灯板或单个灯珠(需焊接操作)。
总结
电压跳动主要由驱动器内部电容失效或控制环路故障导致,优先排查滤波电容和反馈电路。若无维修经验,建议更换驱动器以快速解决问题。若灯珠同时损坏,需检查驱动器是否因长期过载导致输出异常。
LED灯参考标准如下:
GB 17625.12012,《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》 ;
GB/T 177432021,《电气照明和类似设备的无线电骚扰特性的限值和测量方法》 ;
GB 7000.12015,《灯具第1部分:一般要求与试验》;GB 7000.2012008,《灯具第21部分:特殊要求固定式通用灯具》。
感兴趣的留言。
附加资源
推荐学习资料 :
1. 《LED照明技术与应用》
2. 《电子元器件实用手册》
通过这篇博文,我希望能够帮助大家更好地理解LED灯的工作原理,并在遇到故障时能够自信地动手修复。如果你觉得这篇内容有帮助,不妨分享给更多的朋友,让更多人受益!
