电池模拟器【 电化学模型深度解析：PNGV模型原理与应用（专业科普版）】

---

一、PNGV模型背景与核心定义

1. 模型起源
PNGV（Partnership for a New Generation of Vehicles）模型诞生于1993年美国“新一代汽车合作计划”，旨在提升混合动力汽车电池系统的建模精度。该模型最初针对铅酸电池设计，后经改进广泛用于锂离子电池、镍氢电池等动态特性仿真。

2. 模型定位
PNGV属于**等效电路模型（ECM）**的进阶版本，介于简单Rint模型与复杂电化学模型（如P2D模型）之间，兼顾计算效率与精度，是BMS（电池管理系统）中SOC/SOH估算的主流选择。

---

二、模型结构与数学表达

1. 等效电路架构
PNGV模型由以下核心元件构成：

• 理想电压源（OCV）：表征电池开路电压，与SOC呈非线性关系（需通过实验标定）。
• 欧姆内阻（R0）：反映电池瞬时响应特性，对应极化电压初始跳变。
• 极化电阻（Rp）与极化电容（Cp）：构成RC并联网络，模拟电池动态极化过程（时间常数τ=Rp·Cp）。
• 容量迟滞效应（Hysteresis）：部分改进型PNGV增加迟滞电压源（Vh），以区分充放电路径差异。

2. 数学方程

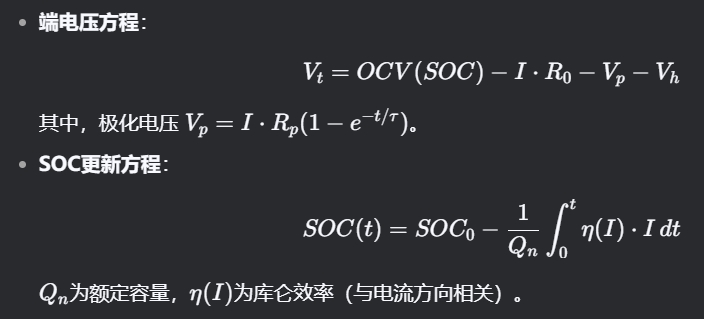

• 端电压方程：


---

三、与其他模型的对比分析

模型类型	PNGV模型	Thevenin模型	P2D模型（电化学）
复杂度	中等（3-5参数）	低（2-3参数）	高（数十参数+偏微分方程）
计算速度	快（μs级响应）	极快（ns级）	慢（分钟级）
适用场景	BMS实时控制、台架测试	简单工况仿真	材料研发、机理研究
精度缺陷	难以表征浓差极化、SEI膜生长	忽略动态极化	参数获取困难，工程实用性低

典型应用选择建议：

• 车载BMS：优先选用PNGV模型（如特斯拉BMS V3.0），满足实时性与精度平衡。
• 电池材料研发：需采用P2D模型分析锂离子浓度梯度分布。

---

四、参数辨识方法与实验设计

1. 参数获取流程

• OCV-SOC标定：通过低倍率（0.05C）充放电实验，记录静置1小时后的开路电压。
• HPPC测试（混合脉冲功率特性）：施加脉冲电流，提取R0、Rp、Cp（如图1）。
• 迟滞电压修正：通过充放电循环测试，量化Vh与SOC的关系。

2. 实验数据示例

• 脉冲响应曲线：

  时间（s）	电流（A）	电压（V）
  0-10	0	3.65（静置）
  10-20	50（放电）	瞬间跌落至3.50
  20-30	0	缓慢回升至3.58

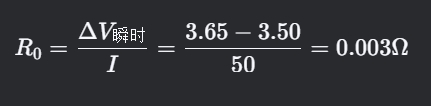

  通过该数据可计算：


3. 优化算法

• 最小二乘法：离线拟合实验数据，适用于参数初值估算。
• 扩展卡尔曼滤波（EKF）：在线实时更新参数，提升模型自适应能力。

---

五、工程应用案例

1. BMS中的SOC估算

• 特斯拉Model 3方案：
  采用PNGV模型+EKF算法，SOC估算误差<3%（-10℃至45℃环境）。
• 关键代码逻辑：

  // 伪代码示例
  void update_SOC() {
      V_p = I * Rp * (1 - exp(-Δt / τ));
      SOC = SOC_prev - (η * I * Δt) / Qn;
      OCV = lookup_table(SOC);
      Vt_est = OCV - I*R0 - V_p;
      Kalman_correct(Vt_meas, Vt_est); // 通过电压测量值修正SOC
  }


2. 电池模拟器动态仿真

• Keysight Scienlab系列模拟器：
  集成PNGV模型库，支持SOC跳变（如从30%→80%），模拟电池快充时电压波动，用于验证充电桩响应逻辑。
• 参数设置界面：

  Model Type: PNGV
  R0: 0.0025Ω
  Rp: 0.015Ω
  Cp: 2000F
  OCV Table: [SOC:0%, OCV:2.8V; ... ; SOC:100%, OCV:4.2V]


---

六、局限性与改进方向

1. 固有缺陷

• 温度依赖性：模型参数（如R0、Rp）随温度剧烈变化，需建立多维参数表。
• 老化影响：循环次数增加导致Rp上升、Cp下降，传统PNGV模型难以跟踪SOH衰减。

2. 改进型PNGV模型

• 扩展PNGV（ePNGV）：引入时变参数（如R0(t)=R0_0 + k·Cycle），动态反映电池老化。
• 融合数据驱动：结合LSTM神经网络预测模型参数，提升高倍率工况下的精度（如华为专利CN114137314A）。

---

七、总结与展望

PNGV模型凭借结构简明、参数易获取的优势，已成为动力电池工程领域的“黄金标准”。未来发展方向包括：

• 多物理场耦合：结合热模型（如热电耦合PNGV），实现温度-SOC联合估算。
• 新型电池适配：针对固态电池低极化特性，优化RC网络结构（如减少RC环节）。
• 云端协同建模：通过边缘计算设备上传运行数据，动态更新全局模型参数库。

对工程师的实操建议：

• 参数标定阶段：严格遵循HPPC测试规范，避免电流传感器误差导致模型失真。
• 模型验证阶段：在WLTP、NEDC等典型工况下对比仿真与实测数据，要求电压误差<50mV。
