实验二 译码器电路仿真实验

• 一、实验目的

1、译码器的工作原理

2、译码器的应用

• 二、实验原理

使用的主要器件：74LS138D

实验注意事项：1 输出平有效；2 正常工作时：G1接高电平，G2AG2B接低电平。

原理：０００－１１１八路分别对应Ｙ０－Ｙ７，输出低电平有效，灯灭有效。

• 三、实验过程和步骤

　３线- 8线译码器实验步骤：

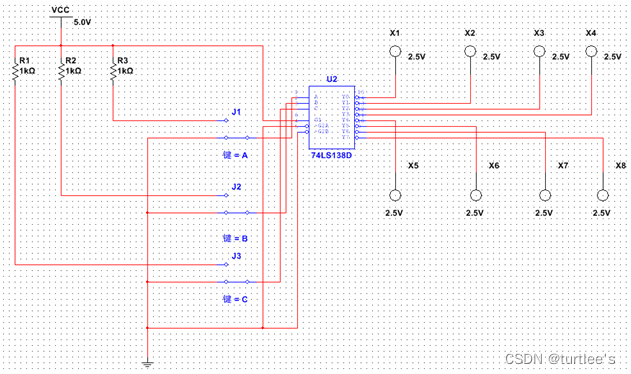

（1）按图2-2所示连接电路。

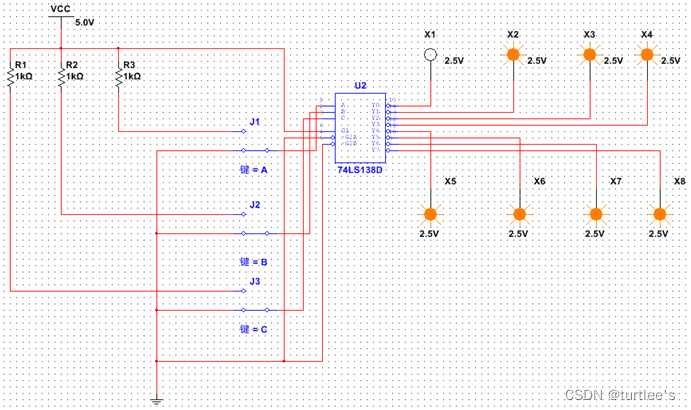

（2）该译码器输入高电平有效，输出低电平有效。当输入为 000 时，仿真结果为：



（3）实验结果分析

输入端						输出端
G1	G2A	G2B	C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7
1	0	0	0	0	0	0	1	1	1	1	1	1	1
1	0	0	0	0	1	1	0	1	1	1	1	1	1
1	0	0	0	1	0	1	1	0	1	1	1	1	1
1	0	0	0	1	1	1	1	1	0	1	1	1	1
1	0	0	1	0	0	1	1	1	1	0	1	1	1
1	0	0	1	0	1	1	1	1	1	1	0	1	1
1	0	0	1	1	0	1	1	1	1	1	1	0	1
1	0	0	1	1	1	1	1	1	1	1	1	1	0

• 四、实验任务

利用两块3线-8线译码器设计4线-16线优先译码器

1. 思路：

由于译码器译码输入与输出对应，输入端位0000~1111对应选择输出端的Q0~Q15，且0000~0111恰好对应Q0~Q7，故可以根据输入端最高位将4-16线译码器分割为低8位和高8位，

结合逻辑地址分段的思路使用两个3-8线译码器的表示对应的Q0~Q7和Q8~Q15。

由于Q0~Q7和Q8~Q15除了输入端的最高位不同其余位数对应相等，因此可以通过使用输入端最高位控制3-8译码器的使能端来选择输出端口的段地址，通过剩余的输入作为偏移地址控制有效译码器的输出。

用两块76LS138D译码器，L1代表Y0-Y7，L2代表Y8-Y15，D和L1的G2A、G2B相连，这样，当D=1时，L1输出全为高电平，L2正常工作，当D=1时，L2输出全为高电平，L1正常工作。

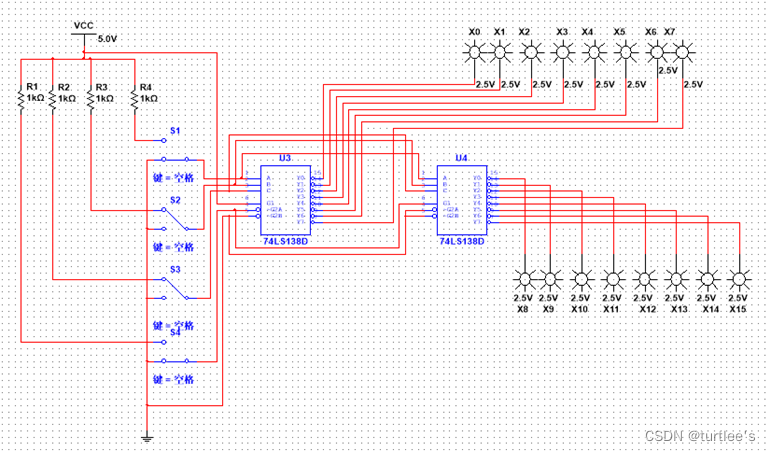

2、线-16线优先译码器仿真（如图所示）。

 3、结果记录：

															输出端
G1	G2 A	G2 B	D	C	B	A	Y0	Y1	Y2	Y3	Y4	Y5	Y6	Y7	Y8	Y9	Y10	Y11	Y12	Y13	Y14	Y15
1	0	0	0	0	0	0	0	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
1	0	0	0	0	0	1	1	0	1	1	1	1	1	1	1	1	1	1	1	1	1	1
1	0	0	0	0	1	0	1	1	0	1	1	1	1	1	1	1	1	1	1	1	1	1
1	0	0	0	0	1	1	1	1	1	0	1	1	1	1	1	1	1	1	1	1	1	1
1	0	0	0	1	0	0	1	1	1	1	0	1	1	1	1	1	1	1	1	1	1	1
1	0	0	0	1	0	1	1	1	1	1	1	0	1	1	1	1	1	1	1	1	1	1
1	0	0	0	1	1	0	1	1	1	1	1	1	0	1	1	1	1	1	1	1	1	1
1	0	0	0	1	1	1	1	1	1	1	1	1	1	0	1	1	1	1	1	1	1	1
1	0	0	1	0	0	0	1	1	1	1	1	1	1	1	0	1	1	1	1	1	1	1
1	0	0	1	0	0	1	1	1	1	1	1	1	1	1	1	0	1	1	1	1	1	1
1	0	0	1	0	1	0	1	1	1	1	1	1	1	1	1	1	0	1	1	1	1	1
1	0	0	1	0	1	1	1	1	1	1	1	1	1	1	1	1	1	0	1	1	1	1
1	0	0	1	1	0	0	1	1	1	1	1	1	1	1	1	1	1	1	0	1	1	1
1	0	0	1	1	0	1	1	1	1	1	1	1	1	1	1	1	1	1	1	0	1	1
1	0	0	1	1	1	0	1	1	1	1	1	1	1	1	1	1	1	1	1	1	0	1
1	0	0	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	0
