电路邱关源学习笔记—— 3.3支路电流法

1.支路电流法→以各支路电流为未知量列写

• 电路方程分析电路的方法

     对于有n个结点、b条支路的电路，要求解支路电流,未知量共有b个。只要列出b个独立的电路方程,便可以求解这b个变量。

2.独立方程的列写

• 从电路的n个结点中任意选择n-1个结点列写KCL方程
• 选择基本回路列写b-(n-1)个KVL方程。

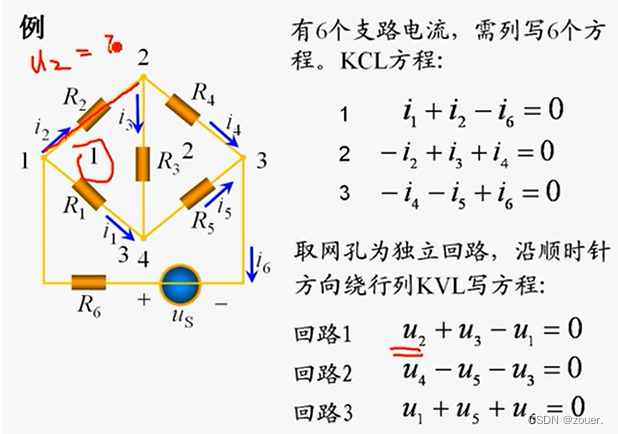

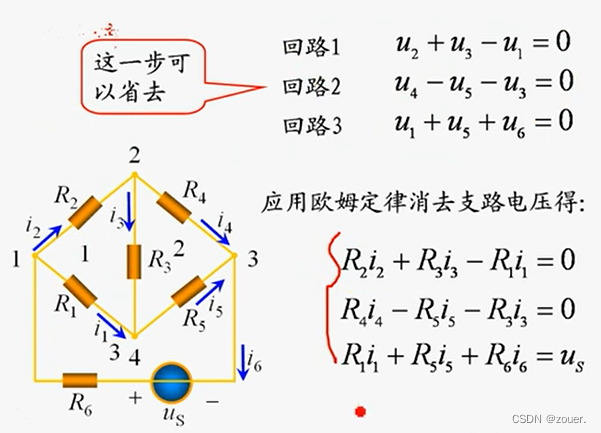

例：

3.小结

(1)支路电流法的一般步骤:

①标定各支路电流（电压）的参考方向;

②选定(n-1)个结点，列写其KCL方程;

③选定b-(n-l)个独立回路，指定回路绕行方向，结合KVL和支路方程列写;

④求解上述方程，得到b个支路电流;

最后，进一步计算支路电压和进行其它分析。

(2)支路电流法的特点

    支路法列写的是KCL和KVL方程，所以方程列写方便、直观，但方程数较多，宜于在支路数不多的情况下使用。

注意：

列写支路电流方程

• 电路中含有理想电流源
  1. 直接再多列写一个简单方程
  2. 避开电流源的回路取回路
• 有受控源的电路，方程列写分两步:

        ①先将受控源看作独立源列方程;

        ②将控制量用未知量表示,并代入①中所列的方程，消去中间变量。

引申与拓展

• 如果将支路电流用支路电压表示，带入KCL方程，连同支路电压的KVL方程，就可得到以支路电压为变量的b个方程，即支路电压法。

• 支路电流法有b个方程，支路电压法也有b的方程。b条支路有b个VCR元件特性方程。将支路电流法或支路电压法与VCR结合，均是2b个方程，俗称2b法。

• 注意:b条支路的电路，有2b个未知量，b个电压和b个电流。
