《电路》邱关源【1】

学习目标：

理解电路模型

---

学习内容：

在电路分析的过程中，设计某个元器件或部分电路的电流或电压时，需要指定电流 或电压的参考方向。这时候我们就需要通过人工的方法，为电路添加“电流/电压”流动的参考方向

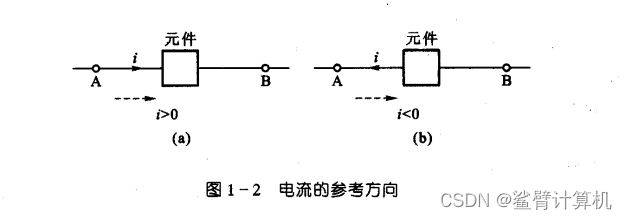

如图1-2 电流的参考方向

（a）电路实际流动方向，A–>B
参考方向 ,A—>B
(b) 电路实际流动方向，B–>A
参考方向 ,A—>B
元器件两点之间的电压，通过正极性（+）表示高电位，伏电压通过负极行（-）表示。通常电流都是从高电位流向低电位（在电源外部）。

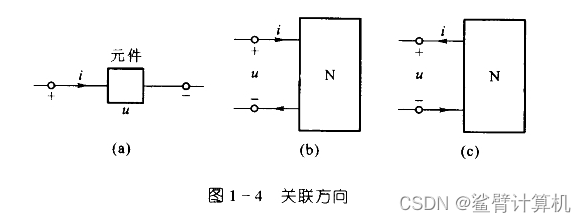

一个元件的电流或电压的参考方向可以独立的指定。如果指定流过元件的电流的参考方向是从标以电压正极性的一端只想负极行的一端，即两者的参考方向一致，则把电流和电压的参考方向称为关联参考方向。相反则是“负关联方向”。

从（a）图看，负关联方向，电流由正极流向负极==> 正关联参考方向
相反，电流从负极流向正极，负关联参考方向
（此参考方向，基于假设）
电流 单位（A）
电荷 单位（C）
电压 单位（V）
能量 单位（J）焦耳
1-2****电功率和能量
电功率：电功率是物理学名词，即电流在单位时间内做的功，用来表示消耗电能的快慢的物理量，用P表示，它的单位是瓦特（Watt），简称“瓦”，符号是W。电功率的大小数值等于电流在1秒钟内所消耗的电能。如在“t”（SI单位为s）这么长的时间内消耗的电能“W”（SI单位为J），这个用电器的电功率即为P=W/t（定义式），或者电功率等于导体两端电压与通过导体电流的乘积（P=U·I）。
电功率与电压和电流密切相关。
当正电荷从元件上电压的（+）极经元件运动到电压的（-）极时，在此期间，电压相应的电厂力要对电荷作用，此时，元件吸收能量;
反之，正电荷从电压的（-）极经元件流动到电压（+）极时，电压的电场力作负功，元器件向外释放电能。
（猜测：）

电功率题目
所运用的公式：

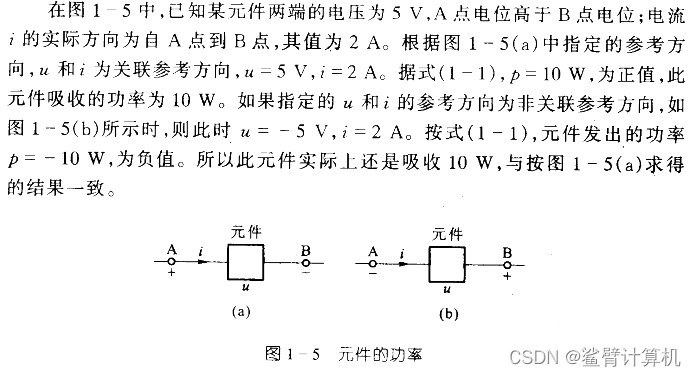

（a）关联方向，u=5v，i=2A，P=ui=10V，为正值，则可推定为吸收功率，吸收代表着（正）
（b）非关联方向，u=5v,=2A，P=-ui=-10V，为负值，书上说是吸收夫功率，也就是实际发出功率
电位：单位正电荷q从电路中一点移至参考点时电场力做功的大小
电压：单位正电荷q从电路中一点移至另一点时电场力做功（w）的大小

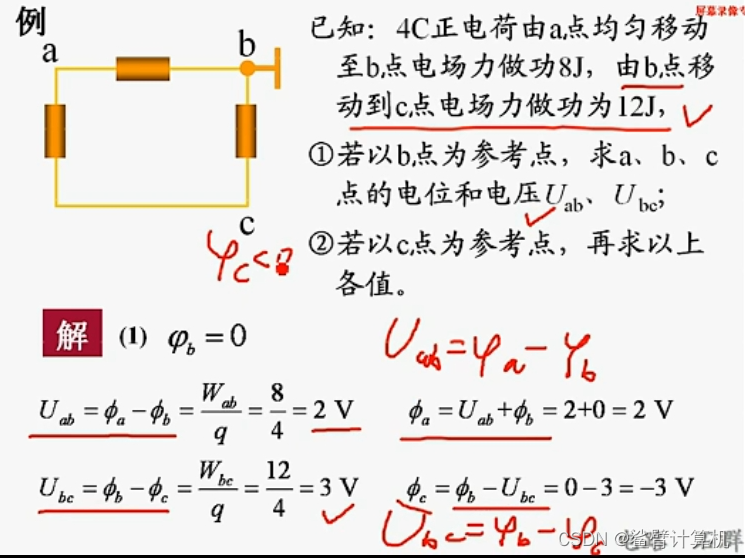

题目中，B点电场力（8J），C点电场力（12J），功率Q(4C)
以B点作为参考点，可以连接前面的ab，和bc，对于解题更为的方便，
这里的qb=0，就是作为一种参考点，方便计算。

问题，求Uac，Ubc的电位，

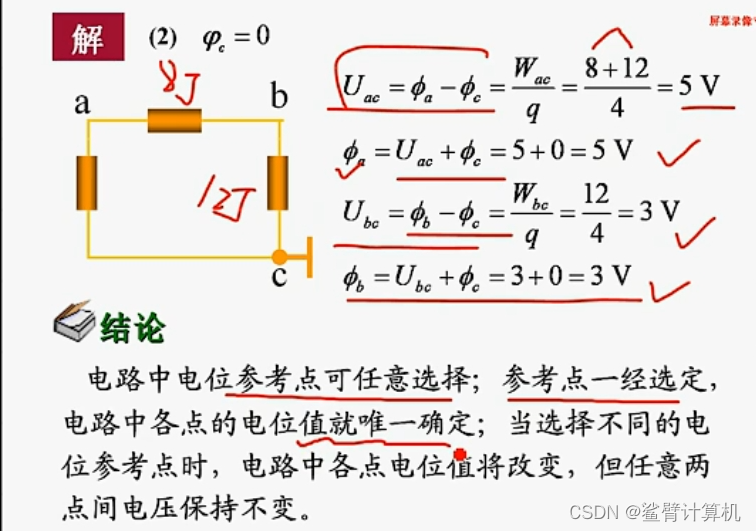

以C点作为参考点，就可以通过Uab+Ubc来解决问题。
例题：

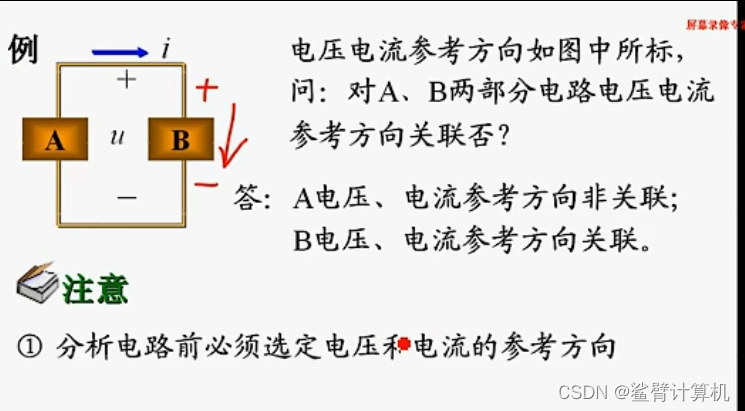

A元件：由负到正，负关联
B元件：由正到负，正关联

电路吸收或发出功率的判断
吸收： + 关联：+
发出：- 非关联：-
改正上面，非关联=负关联
这里的吸收和发出，就涉及到功率问题

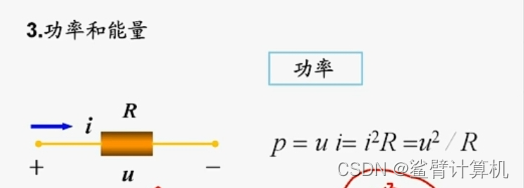

P=ui
P>0 吸收正功率（实际吸收）
P<0 吸收夫功率（实际发出）

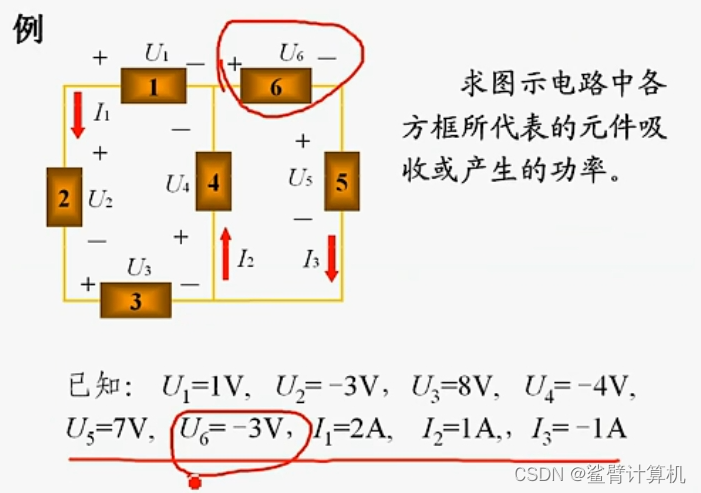

U1: P=ui=(-)u1I1=-12=-2w （吸收负功率—>实际发出）

在一个电路中，一定满足发出的功率=吸收的功率
线性元件：表征元件端子特性的数学关系式是线性关系
电阻：线性电阻
R=1/G
G(电导)
当R=无穷大时，G=0,===>电阻越大，导电能力越差

欧姆定律，基于线性电阻

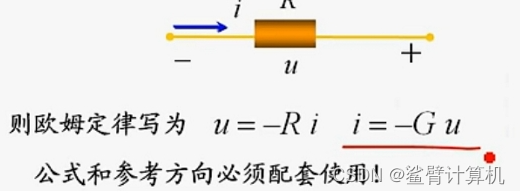

但是当，电流的参考方向为“非关联”时
欧姆定律为：

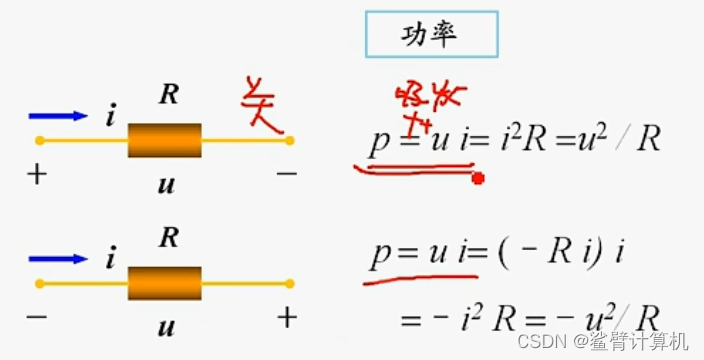

功率也是如此


上面是吸收功率，下面是发出功率

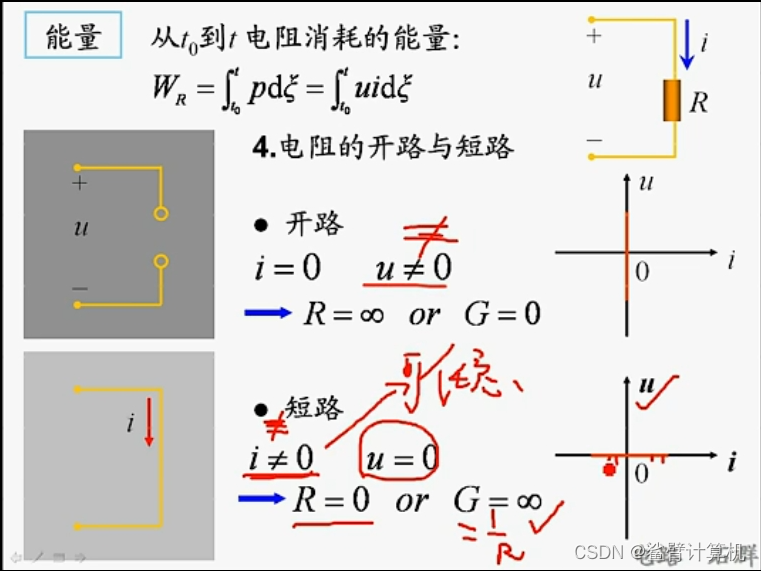

在电路的开路状态时：电路中没有电流，但是有电压（大小不确定）
在电路的短路状态时：电路中没有电压，但是有电流（大小不确定）

电路中的元器件，承受功率=（ui）开根号

电压源与电流源

从上图的计算公式来看，电压源只跟外面的负载和是否关联有关

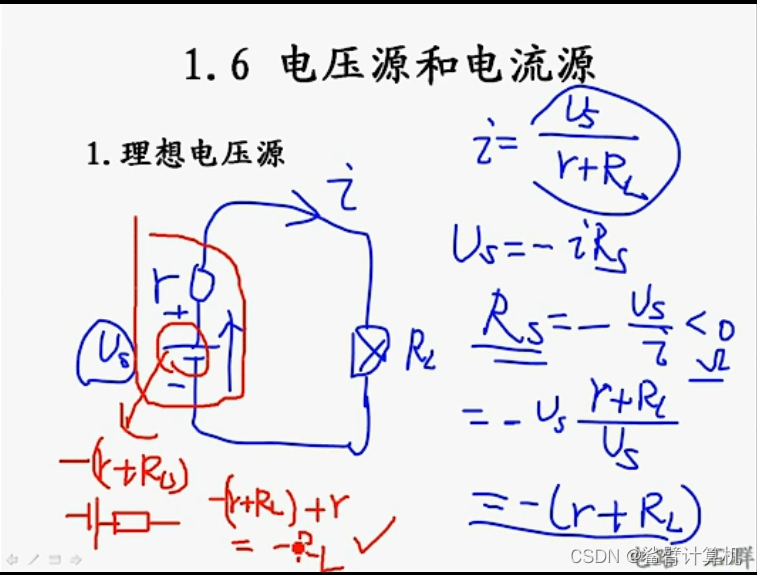

理想电压源：其两端电压总能保持定值或一定的时间函数，其值通过元件的电流无关，其电流的大小由外电路决定
总结，电压由电压源决定，电流由外电路决定
电源两端的电压，由其本身来决定，和外电路无关，与流经他的电流方向、大小无关

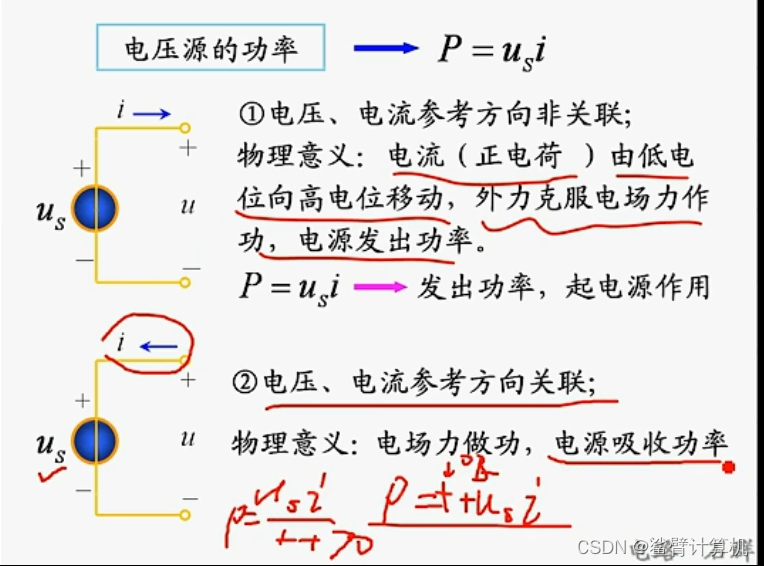

从上图上来看，电流的参考方向，为非关联方向，所以电源时发出功率
从上图下来看，电流的参考方向，为关联方向，电源是吸收功率
从公式来看，电流的大小影响着，电压源的功率

这里是假设电流参考方向

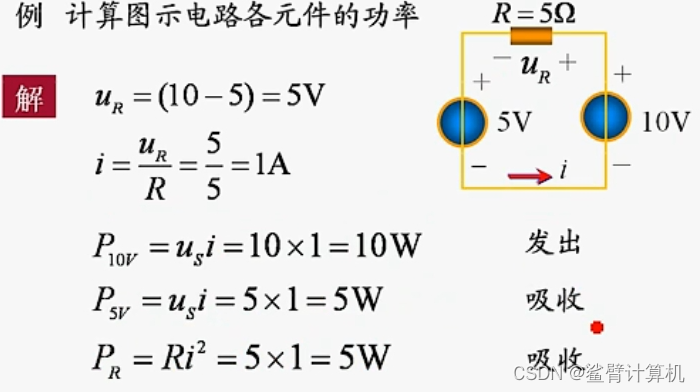

这里的10-5，没有讲清楚，姑且认定为，大的吃掉小的，并且作用在中间的电阻上
最后的的出来的功率，依次按照参考方向计算。无论参考方向，是那样，最后结果都是一样

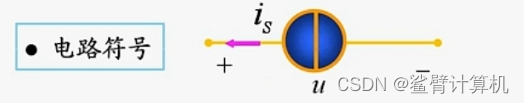

理想电流源

定义：其输出电流总能保持定值或一定的时间函数，其值与它的两端电压u无关的元件叫理想电流源。

（电流方向，都为参考方向），多数的电压源和电流源参考方向，都是取负关联
与电压源一样，电流源是的输出电流，与外电路，电压方向，大小无关，只与电源本身有关

电流源不能开路，并且电流源电压与外面的负载有关和电压源类似
电压源不能直接并联，电流源不能直接串联
（上面这句话的意思是，多个电压源不能并联吗，多个电流源不能串联吗）

左边是电压源，右边是电流源
电压源产生的电流，电流源产生的电流参考方向（非关联）
电压源，决定了同线路上的电流源电位情况

上面的式子有点看不懂，猜测（右边是u，左边是Us）

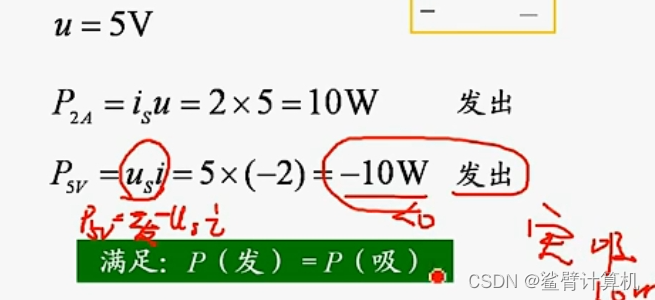

P2A，在于是负关联，所以（-），为了好看再加一个（-）

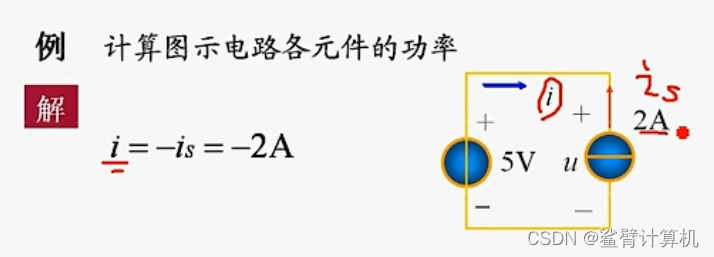

P5V，他是正关联，所以为（+），但是本身的电流是-2A，所以是这样
（这题不清楚）
