电路（丘关源）5版（一）（第一原理版

一、

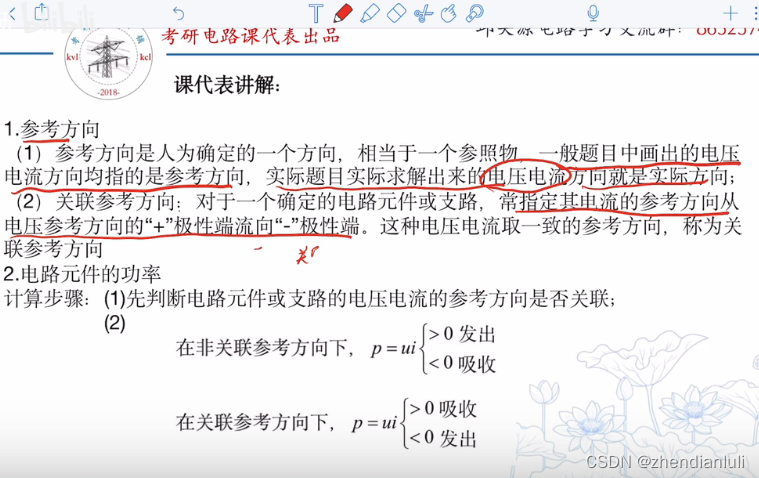

关联参考方向：电压电流同向。

关联下：功率正为吸收，反之发出；非关联下，结论均反之。

另一种表达：关联是吸收功率（吸收负功率则是发出功率）；非关联是发出功率（发出负功率则是吸收功率）

二、

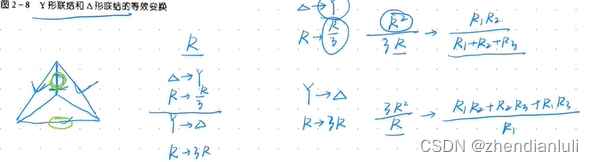

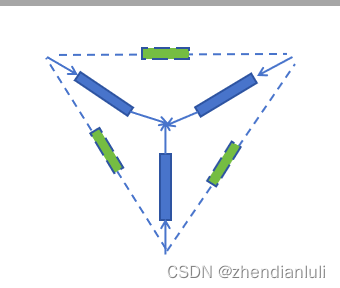

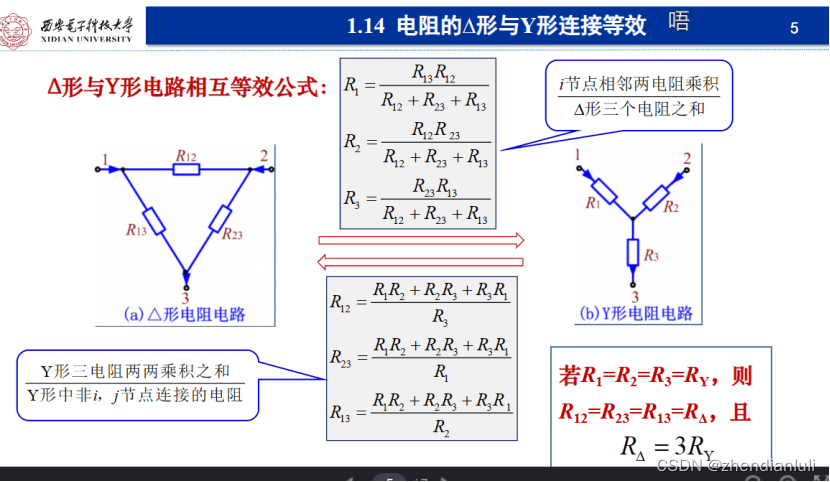

记住一个即可：由Y变三角形，R→3R，3即是三角形的三。

三、 电桥平衡：

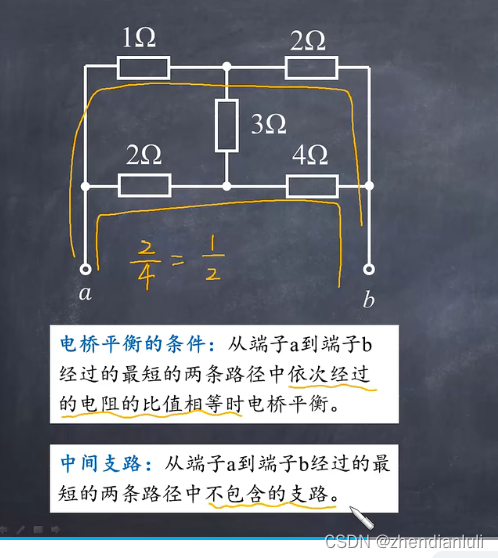

电桥平衡时中间支路可以看作开路或者短路

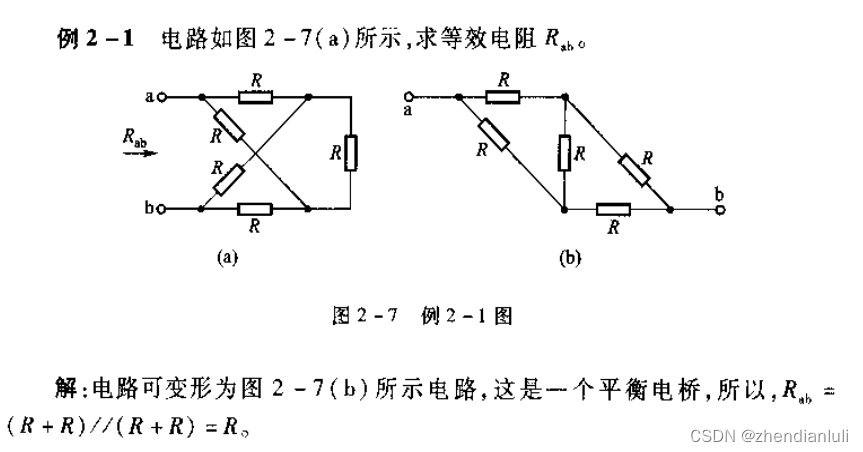

桥型结构：五个电阻，连接紧凑，四个节点，达到平衡条件

例如：

四、

电流源串联电阻=电流源；电压源并联电阻=电压源；电流源并联电阻=电压源串联电阻；电压源串联电阻=电流源并联电阻；

流串一起，分则变性，压并同此

例如：

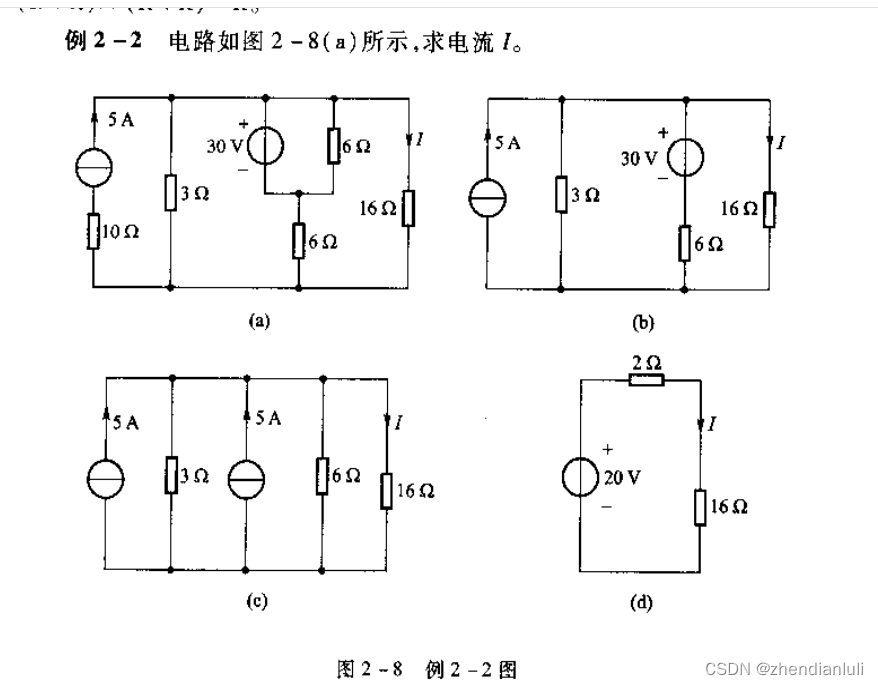

 30v的电压源与6Ω的电阻串联等效成30➗6=5A的电流源与6欧姆的并联；进而两个5A的电流源并联成一个10A的电流源，3Ω与6Ω的电阻并联等效成2Ω，即2Ω与10A电流源并联等效为10×2=20V电压源与2Ω的串联。

五

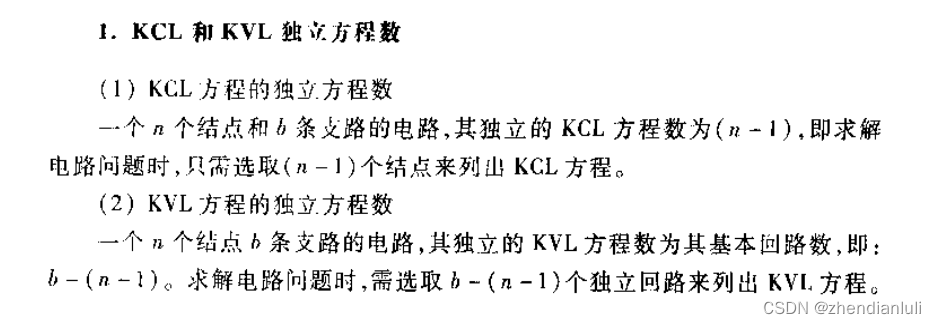

（1）好理解，出发结点到结尾结点列方程是等效的，所以KCL方程数是结点数-1；（2）结合支路电流法的理解，即多少个未知量需要多少个方程，因而KVL的独立方程数是支路数（电流数即未知量数）-KCL的方程数。

电流法：

支路电流法：以支路电流为未知量根据KCL、KVL列出的独立的节点电流方程和回路电压方程，从而求出各支路电流。关键在于节点的数量和回路的数量，回路包括大回路和小回路。

支路电流少则采用。

网孔电流法：

（1）一般形式：矩阵元素下标，主对角线上是自电阻，其余是互电阻。自电阻正，互电阻负（网孔电流参考方向一致，经过同一个电阻即互电阻时两个网孔流经方向一定相反。）

网孔仅仅是孔，不同于回路有大回路包含小回路的情况。

回路和网孔的辨析：

• 回路： 回路可以是整个电路，也可以是电路的一个部分。一个电路可以包含多个回路，它们可以共享一些支路。
• 网孔： 一个电路中的网孔是互不相交的基本闭合路径。每个网孔都是电路的一个独立区域。

（2）

回路电流法：以回路电流为独立变量。

电压法：

结点电压法：

自导为正，互导为负。

选择合适参考结点的情形：

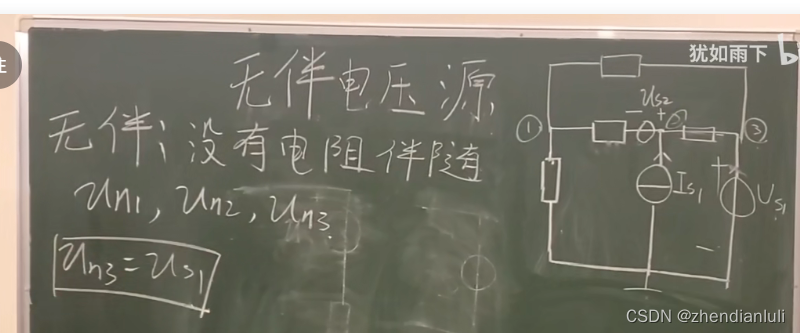

Us1处，使得少列一个结点电压方程。

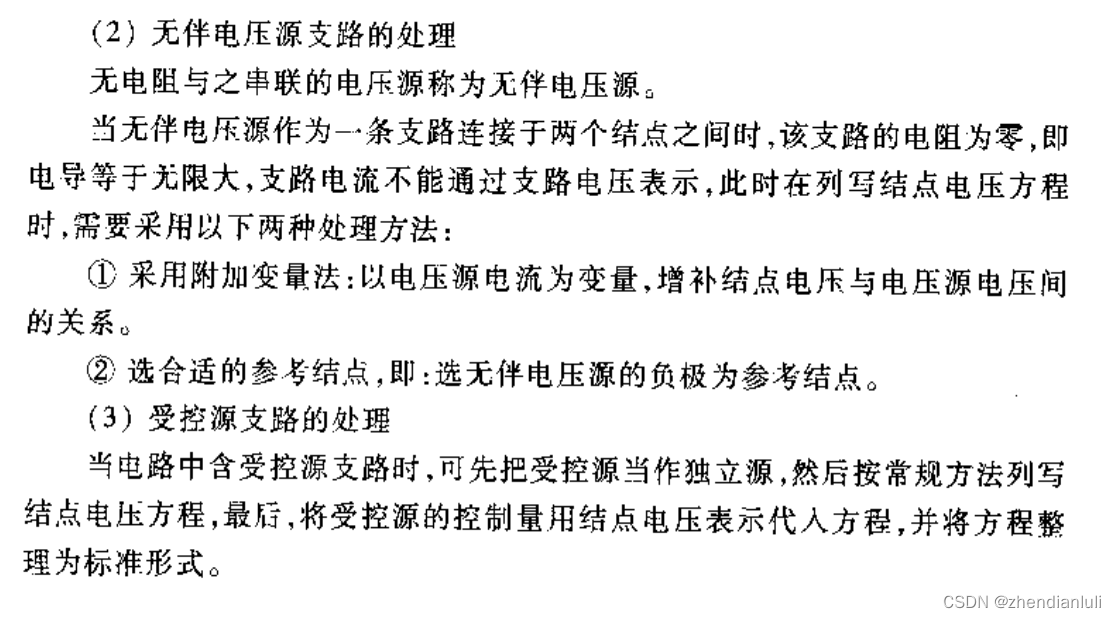

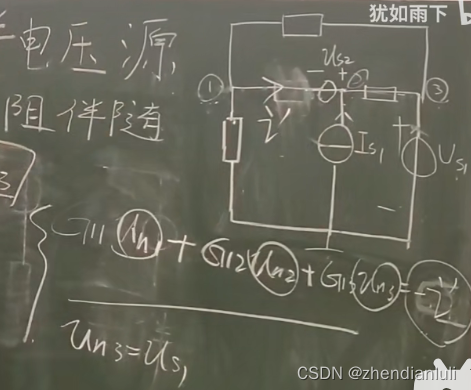

附加变量法＋选择合适参考点：

除了一个方程右边的量是假设量以外，其余照常写结点电压方程。

六、电路定理

1. 叠加定理：线性电路中，多个独立源作用的响应等于单个独立源作用响应之和                     使用：留一个独立源作用求响应，其余的电压源短路、电流源开路，再换另一个独立源求，最后求代数和为电路的总响应。
2. 替代定理：某端口测出电流用电流源代替，测出电压用电压源代替，后续再图等效化简。
3. 戴维南定理和诺顿定理：求某一支路的电压、电流、电功率、                                              选一端口使之开路或短路，求解开路电压或短路电流；                                                         求输入电阻，使电压源短路，电流源开路。
4. 最大功率传输定理：求合适的端口外加负载，使传输功率最大，实质上就是求输入电阻， 此时负载等于输入电阻。

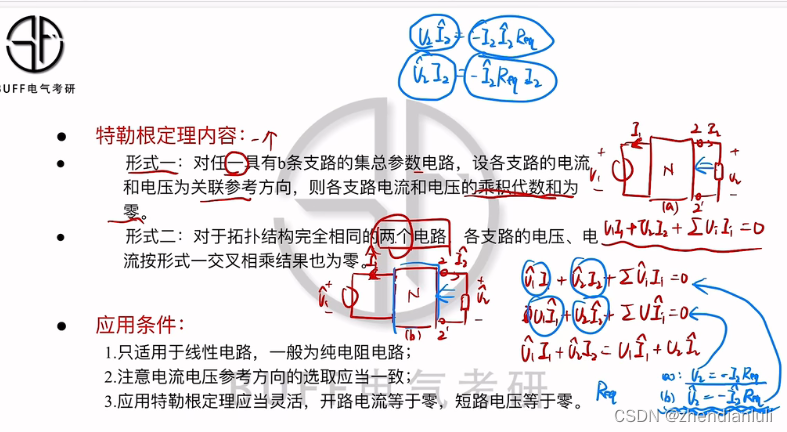

5. 特勒根定理

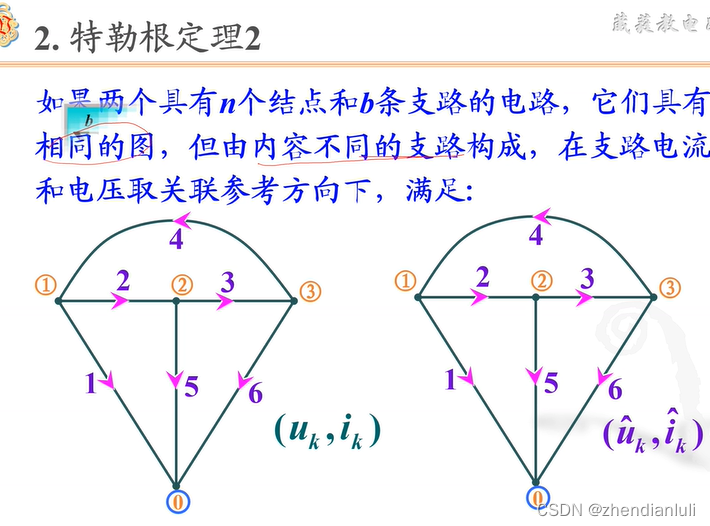

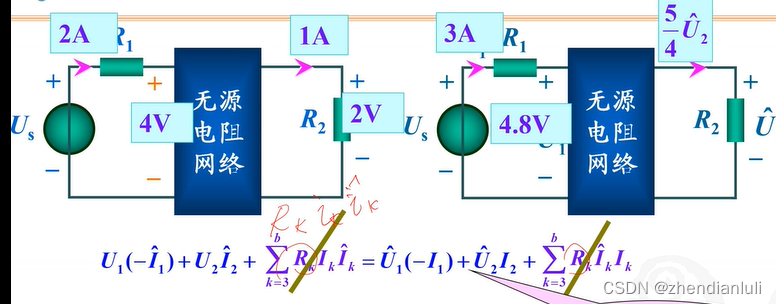

   N处黑箱结构相同，有功率相同，输入电阻相同，从而推出形式二的特勒根定理。               拟功率定理（特2）





   关联参考方向，无源端口网络



6. 互易定理

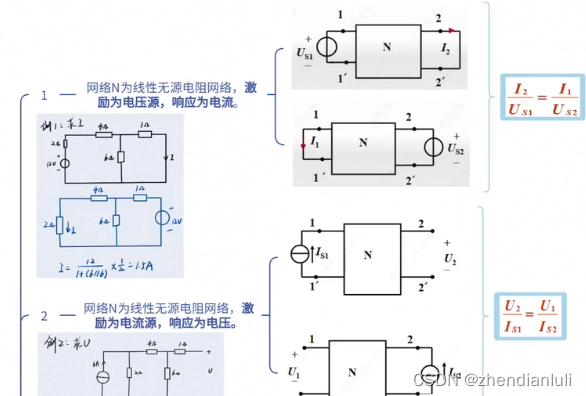

端口网络内是线性电阻，端口网络外只接一个激励源，激励源置零（电压源短，电流源开）整个电路拓扑结构不变。

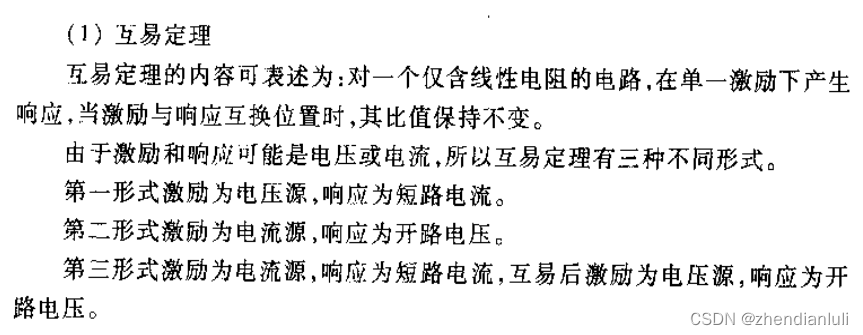

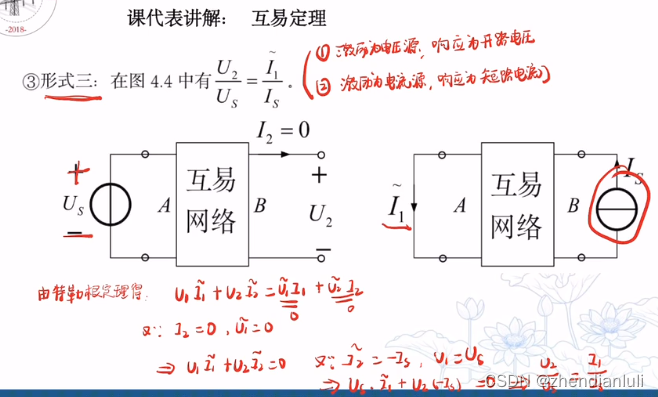

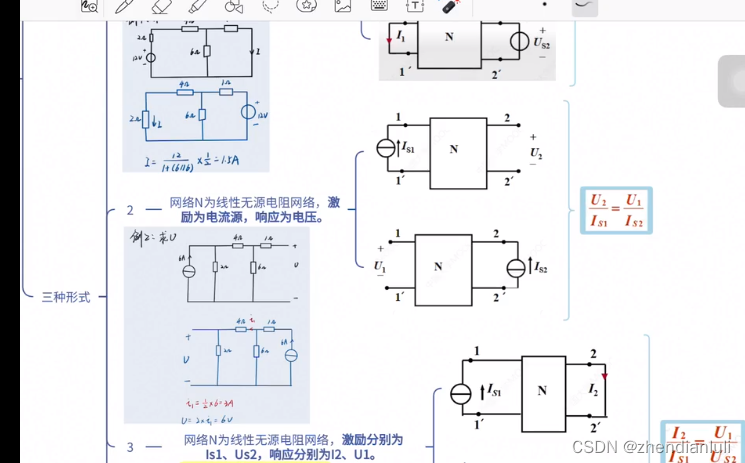

三种形式：

第三种形式的特征：

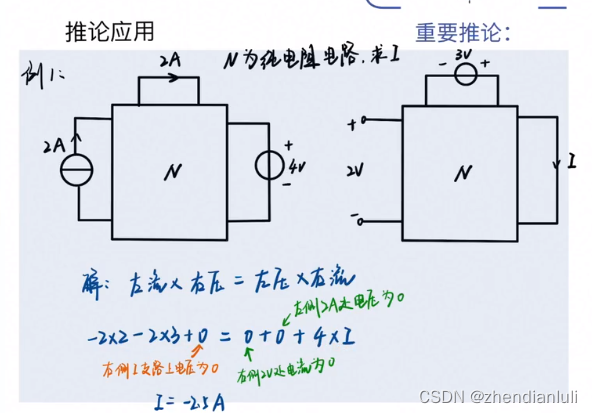

例：

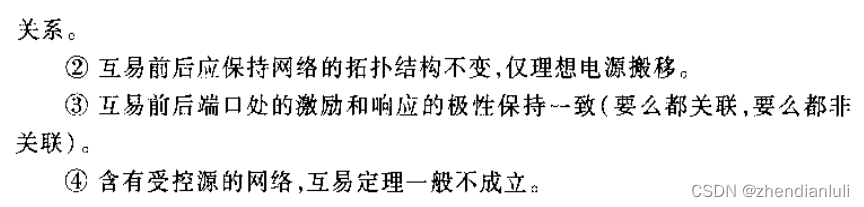

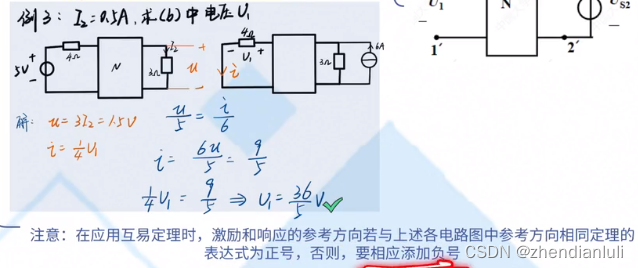

互易前后端口处激励和响应的极性保持一致，要么都是关联要么非关联，如果由关联变为非关联，则需添加负号。

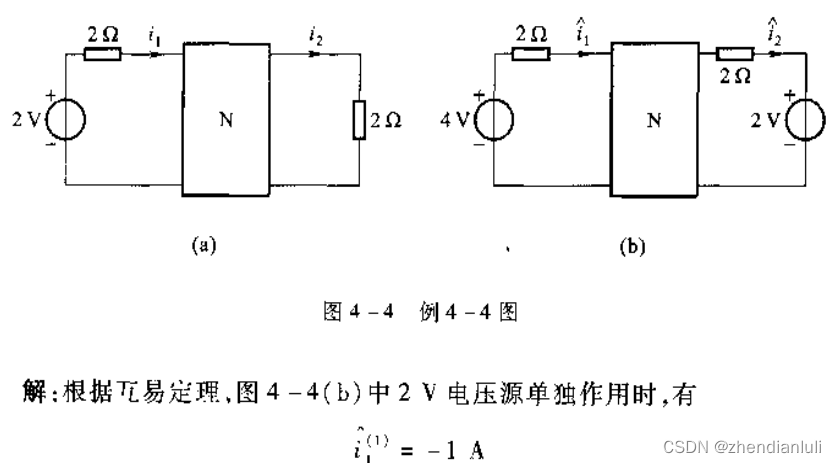

a图2V与i1非关联，b图2V与i1尖关联，则添加负号。
