第一步 从启动BIOS开始

---

查看系列文章点这里： 操作系统真象还原

前言

  当我们按下电源键，我们电脑第一个运行的软件就是BIOS，即基本输入输出系统。很显然它并不是我们电脑上的操作系统，它的工作是检测、初始化硬件，确认一切没有问题，BIOS会将控制权交给MBR（主引导记录），然后它的使命就结束了。

---

一、如何启动BIOS？

  正常情况下，我们想启动一个软件，我们只需要鼠标点一点或者执行一条指令，操作系统就会帮我打开这个软件，但问题在于BIOS也是一个软件，这时候操作系统还没出生呢，那么要加载这个软件，就只有一种办法，那就是“ 写死 ”，只要让电脑一开机，就去运行BIOS就行了。

  具体实现就是将BIOS放到固定不变的一块位置，再将我们的CS和IP寄存器在开机时强制指向这块固定不变的位置的“ 入口 ”，那么BIOS这个软件就运行起来啦！

  更具体一点说，这一块位置就是只读存储器ROM（并不是内存，也不是磁盘）中的某一块地方，大小是64KB，地址范围被映射为0xF0000~0xFFFFF，那么BIOS软件的代码就在这里啦！而“ 入口 ”就是这一块地方的顶部，大小16B，地址范围0xFFFF0~0xFFFFF，CS和IP会在开机时强制指向0xFFFF0，这里存放着BIOS的第一条指令。

  到这里BIOS启动就算完成了，那么接下来看看BIOS是如何工作的。

二、BIOS如何交出控制权？

  当CS和IP指向0xFFFF0时，我们发现其后面就只有16B的空间了，这貌似啥也干不了，只够装一条指令，所以这条指令只能是一条跳转指令，它会带着CS和IP跳转到合适的地方，然后正儿八经的开始工作。

  在经过一系列的硬件检测、初始化工作后（我们对这个不感兴趣，跳过跳过），BIOS迎来了它的最后一个任务——检查是否存在可执行的程序（其实就是MBR），如果存在，就跳转过去，然后退出就舞台啦！

  具体的方法就是检查启动盘的 0 盘 0 道 1 扇区，看看它的最后两个字节是不是分别等于魔数0x55和0xaa，如果等于，那就执行跳转指令“ jmp 0 : 0x7c00 ”，MBR程序就在0x7c00这个地方。

  BIOS的工作已经介绍完了，接下来上虚拟机来检验一下！

三、实践检验！

  我们在上一节说了，BIOS要顺利完成它的工作，就需要有一个MBR，但是我们现在还没有，那么我们就先造个假，随便编一个，步骤如下所示：

  在我们存放代码的目录下创建一个mbr.s文件，将我们编写好的MBR程序粘贴进去，这个伪造的MBR程序的作用就是在屏幕上打印“1 MBR”，宣告现在是我MBR的天下了！

  gedit mbr.S

;主引导程序mbr.s
SECTION MBR vstart=0x7c00  ;定义MBR程序的起始地址
	mov ax, cs             ;初始化寄存器
	mov ds, ax
	mov es, ax
	mov ss, ax
	mov fs, ax
	mov sp, 0x7c00

	mov ax, 0x0600         ;打印字符，不必深究，原理就是BIOS中断，以后用不到了
	mov bx, 0x0700
	mov cx, 0x0
	mov dx, 0x184f
	int 0x10

	mov ah, 3
	mov bh, 0
	int 0x10

	mov ax, message
	mov bp, ax

	mov cx, 5
	mov ax, 0x1301
	mov bx, 0x2
	int 0x10

	jmp $                  ;死循环，避免程序执行到未知的地方了

	message db "1 MBR"
	times 510-($-$$) db 0  ;填充空白字符，让文件大小为512B
	db 0x55, 0xaa          ;定义魔数

  接下来就是编译，没什么好说的。

  nasm -o mbr.bin mbr.S

  然后将它写到启动盘的 0 盘 0 道 1 扇区，这里路径大家可能需要根据自己的情况修改。

  dd if=./mbr.bin of=../bochs/hd60M.img bs=512 count=1 conv=notrunc

  接下来启动我们的bochs。

  bin/bochs -f bochsrc.disk

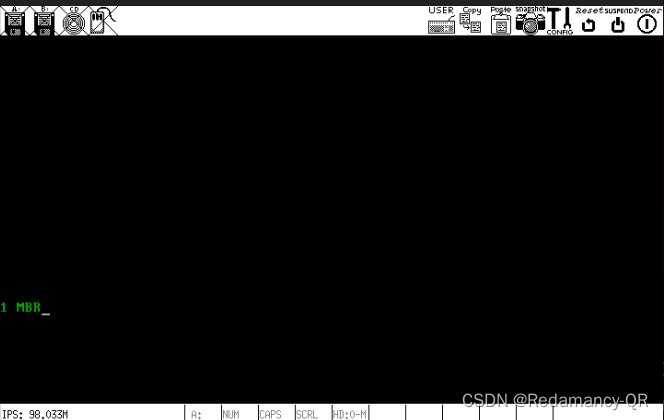

  到这里就说明我们BIOS已经完美完成了它的功能了，大功告成！

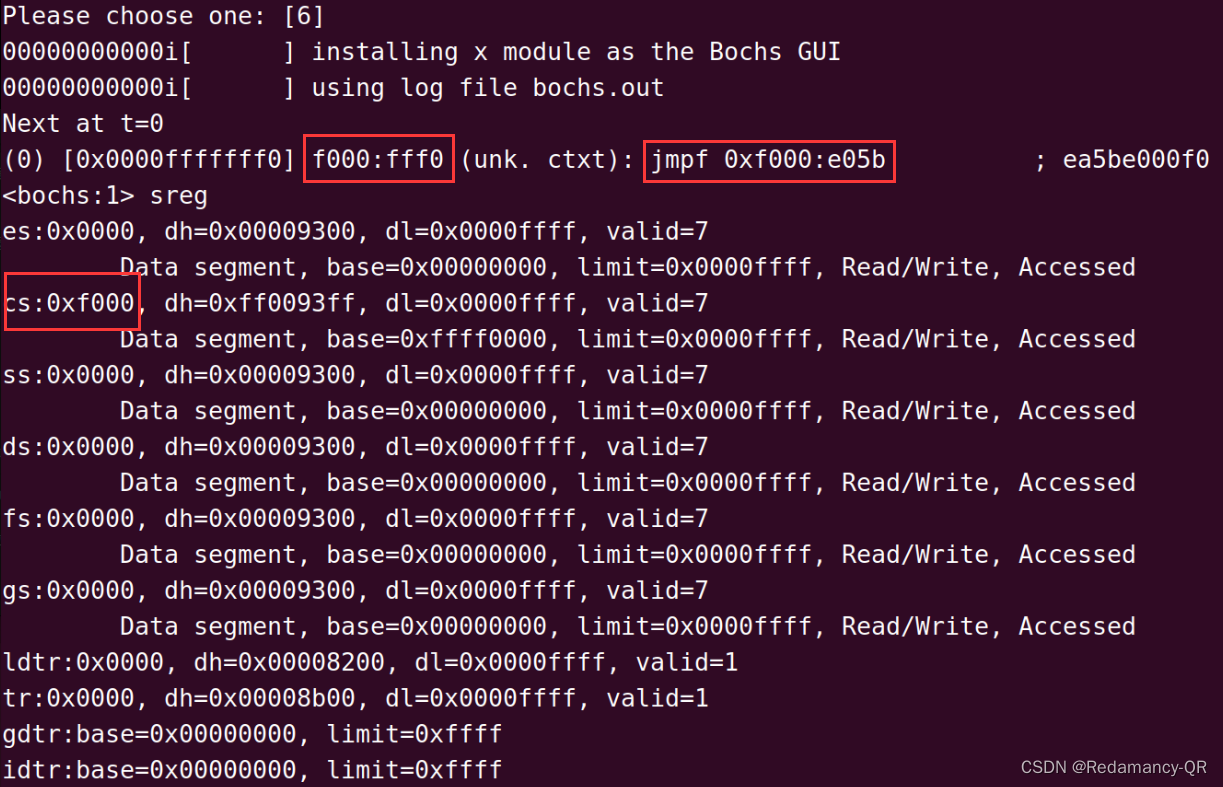

  接下来我们最后再来验证一下BIOS的入口是不是0xFFFF0，以及执行的第一条指令是不是跳转指令。启动bochs后，不着急运行，键入sreg查看寄存器状态，可以看到如图所示的信息，这与我们前面所述的一致。

---

  持续更新中~~~
