【硬件开发】共模电感

为什么电源无论直流还是交流的输入端都需要一个共模电感

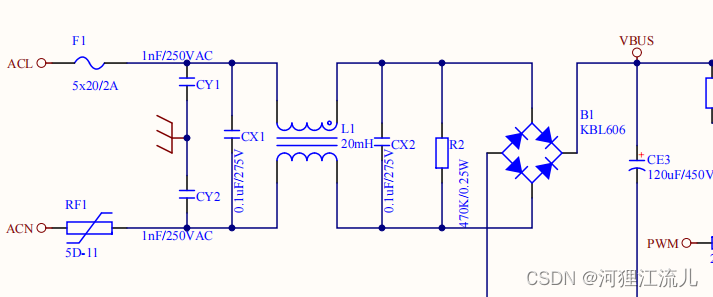

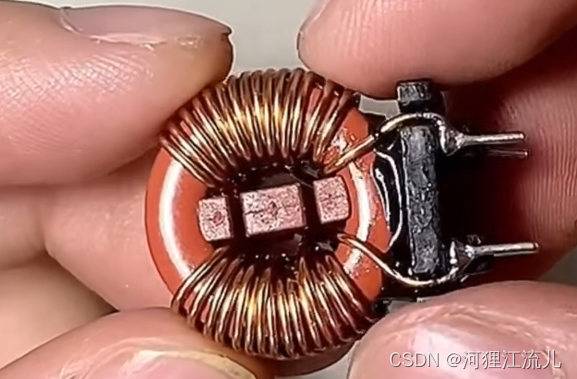

图中L1就是共模电感，长下面这个样子，两侧的匝数，线径和材料都是一模一样的

共模电感的作用是为了抑制共模信号

抑制共模信号工作原理

http://【共模电感是如何抑制共模信号的】https://www.bilibili.com/video/BV12N4y1A7Jp?vd_source=373bb93339d994997b138e94de186abbhttp://xn--https-lw3dh5415d99ai4hba77u34iqrwj30ahefyyrnxqha6287ck0f//www.bilibili.com/video/BV12N4y1A7Jp?vd_source=373bb93339d994997b138e94de186abb

那么什么是共模信号

电流方向相同，幅值相同，极性相同的信号为共模

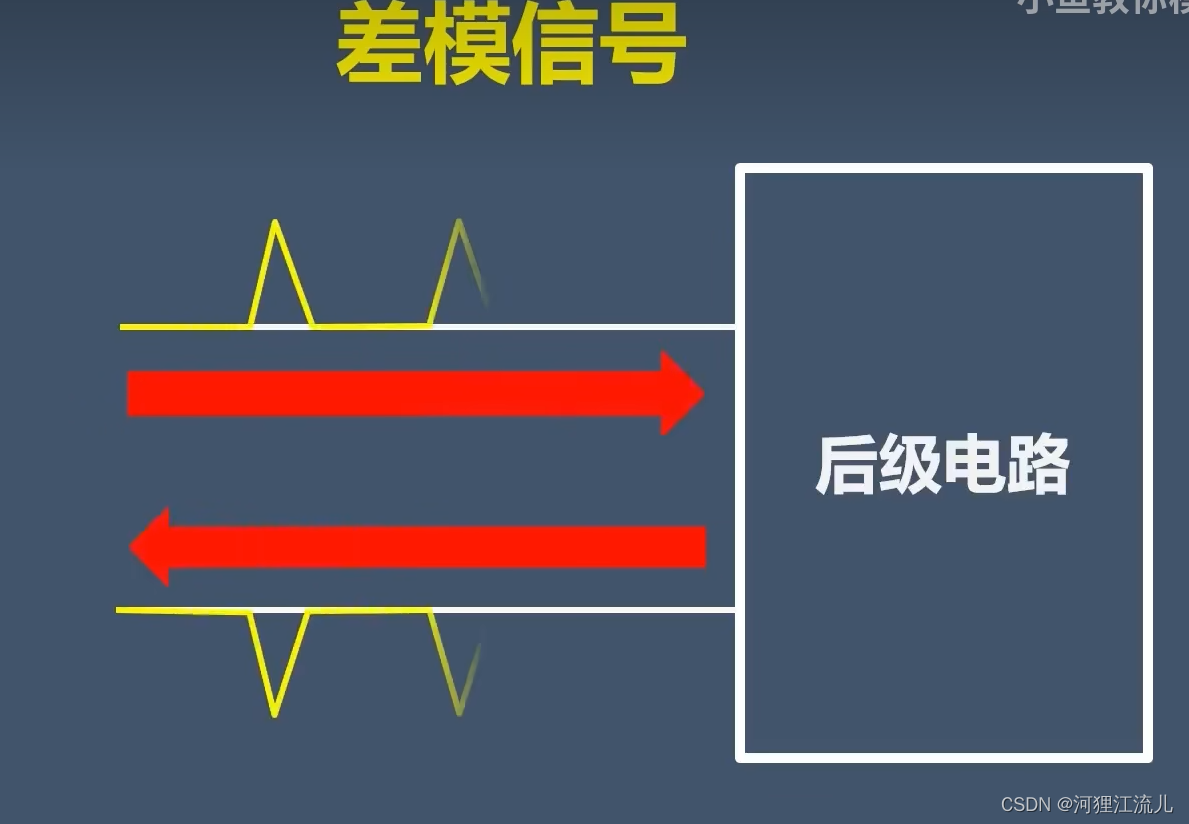

电流方向相反，幅值相同，记性不同的信号为差模信号

根据共模信号和差模信号的定义，我们可以知道电源的输入端是一个差模信号，所以我们需要使用共模电感抑制共模信号

共模电感的选型

感量：根据公式计算出最小电感量，电感值越大滤波效果越好

Xl为频率为f时的阻抗值

我在淘宝店上卖的共模电感是在1kHZ,0.3V测试之下的感量
